Flipsky Dual FSESC4.20 Plus (на основе VESC) с анодированным алюминиевым радиатором 100A, электронный регулятор скорости 3-13S LiPo

Dual FSESC4.20 100A (на основе VESC) с анодированным алюминиевым радиатором

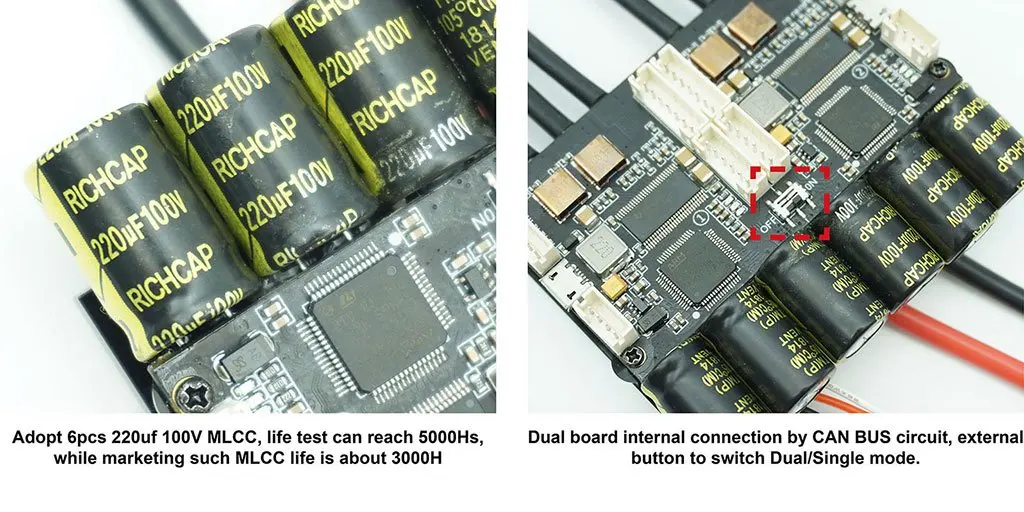

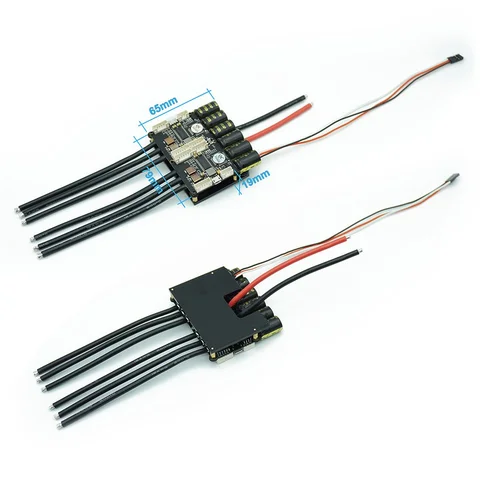

Расширенный Особенности: Двойной ESC может достигать 100A большого тока, дать вашей плате сильную мощность Одна плата PCBA интегрирует две функции FSESC4.20 с помощью внутреннего подключения шины CAN. Соединение mater и slave board может быть включено/выключено Деликатный дизайн в деталях для обеспечения высокого качества: добавить антивибрационную силиконовую прокладку для винтового радиатора и теплопередачи Сохранение bluetooth-модуля и подключения радиочастотного модуля для материнской и подчиненной платы Супер маленький размер и вес светильник с радиатором: 79 мм * 65 мм * 19 мм (Д * Ш * В), wight: 150 г



Технические характеристики

Технические характеристики: V4.20 Встроенное программное обеспечение: последняя версия Ток: 50A непрерывный/одиночный, 100A непрерывный/двойной, мгновенный ток 150A в одном, всего 300A для мгновенного тока системы. Напряжение: 8-60 в (ячейки: 3-13S LiPo) ERPM:60000 Выводного чипа: 5V@1.5A Тип BEC: Внутренняя поддержка драйвера Режимы: DC, BLDC, FOC (синусоидальный) Хронометраж: программное обеспечение для калибровки Отсечки Напряжение: программируемый Частота: PWM вход Регулятор: нет Программная карта: нет Обратный: Да

Посылка для доставки содержит:

1 * Двойные подковы c4.20 + радиатор 2 * провода датчика VESC 1 * микро USB 1 * Руководство пользователя



Читайте обзор-1 шт.

Читайте обзор 2



   Функция детали:

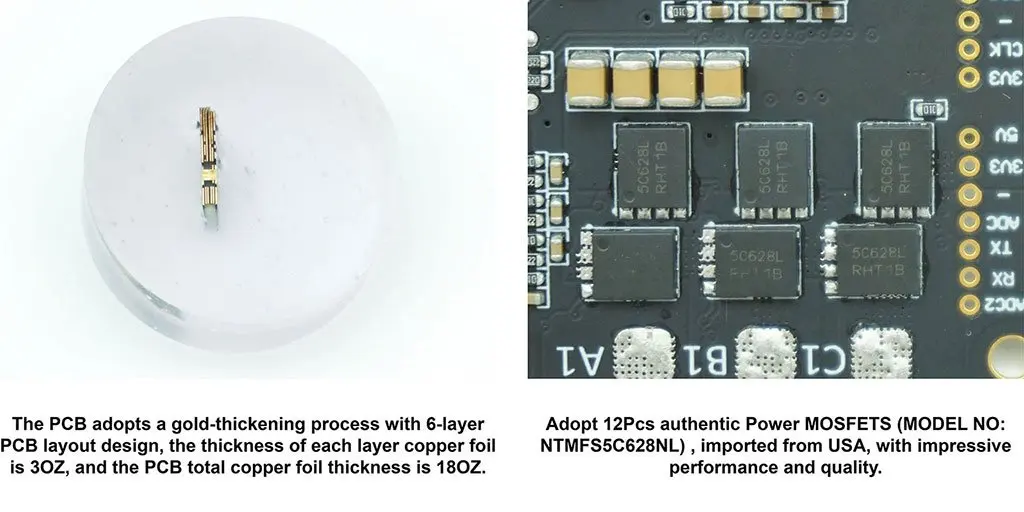

◆  Микроконтроллер STM32F4 32 бит ARM. ◆ DRV8302 MOSFET драйвер/понижающий преобразователь/токовый шунтирующий усилитель. ◆ 12 шт. NTMFS5C628NL MOSFETs. ◆ Рекуперативного торможения. ◆ Двигатели постоянного тока также поддерживаются. ◆ Сенсорная или бессенсорная работа. ◆ Адаптивная частота ШИМ, чтобы получить как можно больше хороших измерений ADC. ◆ Хороший крутящий момент запуска как в сенсорном, так и в бессенсорном режиме. ◆ Управление duty-циклом, контроль скорости или контроль тока. ◆ Беспроводное управление WII nunchuk (Nyko Kama) через порт I2C. Это удобно для электрических скейтбордов. ◆ Дополнительный сигнал PPM. E. g. При управлении автомобилем RC от Rasp Berry Pi или устройства android. ◆ Usb-порт использует профиль модема, поэтому устройство Android может быть подключено к ESC без укоренения. Из-за сервопривода, одометрии и дополнительных входов ADC (который используется для датчиков), это идеально подходит для модификации радиоуправляемого автомобиля, управляемого с Android (или Raspberry Pi). ◆ Сенсорный и бесконтактный (FOC) полевой ориентированный контроль позволяет вашему электрическому скейтборду работать с практически любым шумом двигателя, он автоматически определяет параметры двигателя с FW3.34. ◆ Многие функции безопасности, такие как контроль тока и функции контроля температуры. ◆ Двигатель используется в качестве тахометра, который хорош для одометрии модифицированных автомобилей RC. ◆ Регулируемая Защита от: Низкое напряжение входного напряжения Высокое напряжение на входе Высокий ток двигателя Высокий ток на входе Высокий регенеративный тормозной ток (отдельные ограничения для двигателя И входного сигнала) Быстрые изменения рабочего цикла (трамбовка) Высокая Скорость вращения (отдельные ограничения для каждого направления). ◆ При срабатывании ограничений по току используется мягкая функция обратного отключения, в то время как двигатель продолжает работать. Если ток становится слишком высоким, двигатель полностью выключен. ◆ Ограничение оборотов в минуту также имеет мягкую обратную связь. ◆ Переключение отлично работает даже при изменении скорости двигателя. Это связано с тем, что Магнитный поток интегрирован после нулевого перехода вместо добавления задержки на основе предыдущей скорости. ◆ Когда Двигатель вращается во время выключения контроллера, переключение и направление отслеживаются. Также рассчитывается рабочий цикл для получения одинаковой скорости. Это для плавного запуска, когда двигатель уже вращается

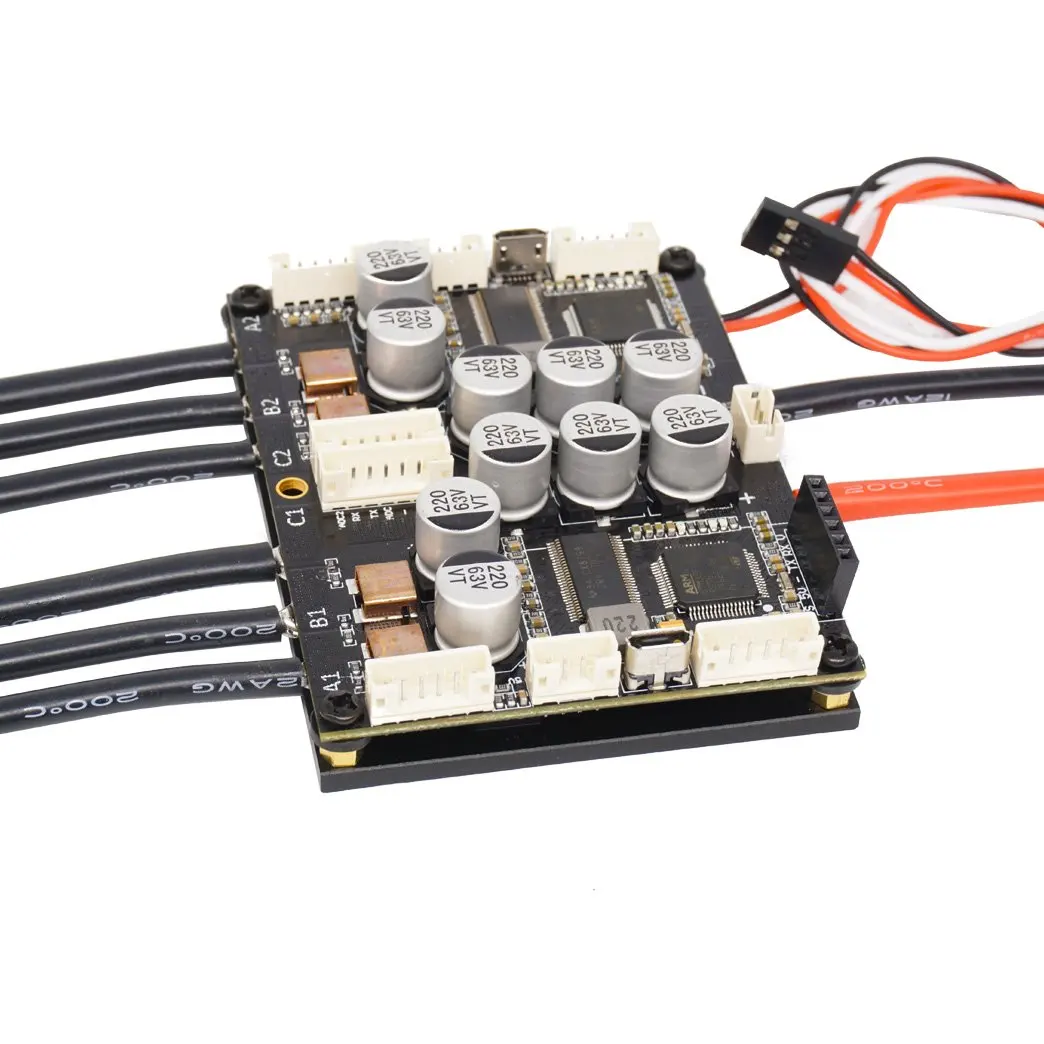

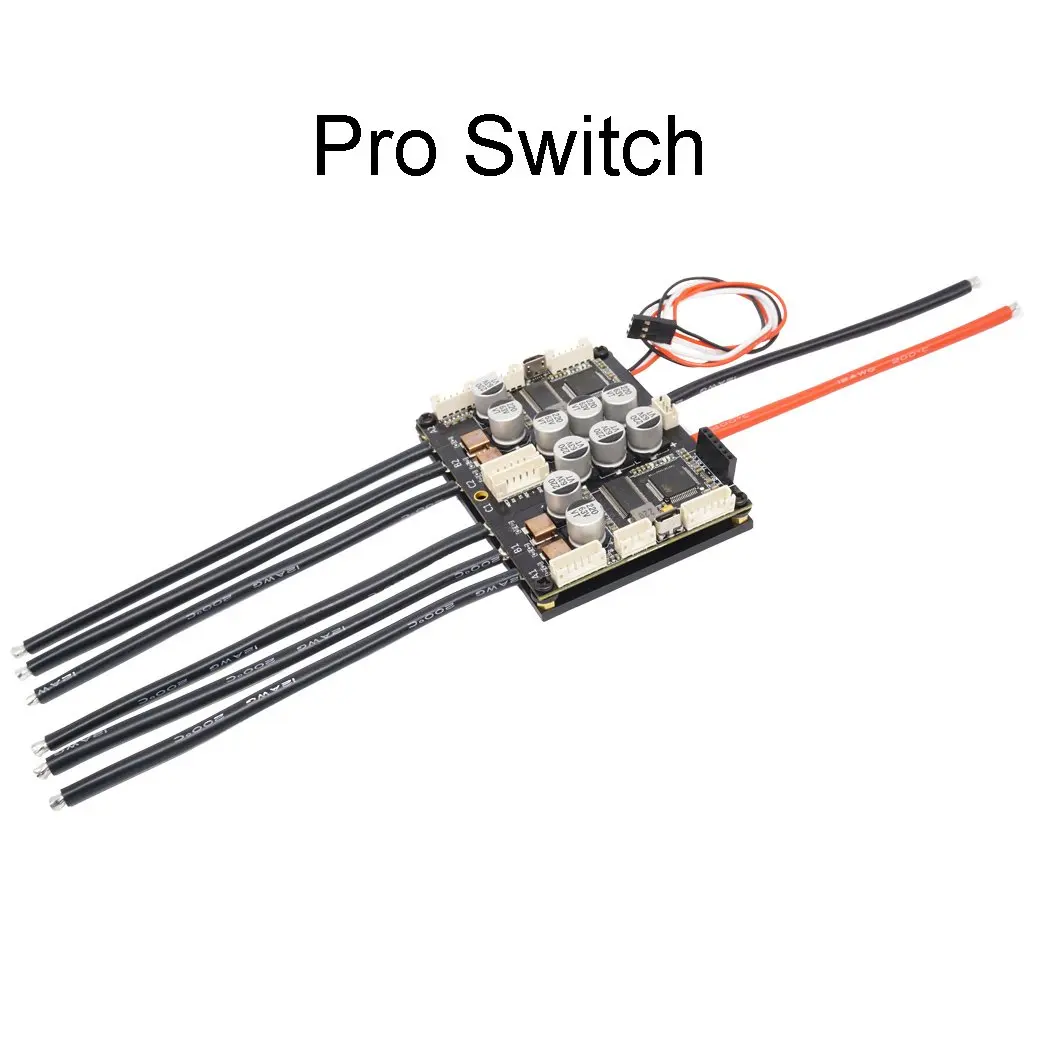

Двойной FSESC4.20 Plus (на основе VESC) с анодированным алюминиевым радиатором



Модернизированный Особенности:

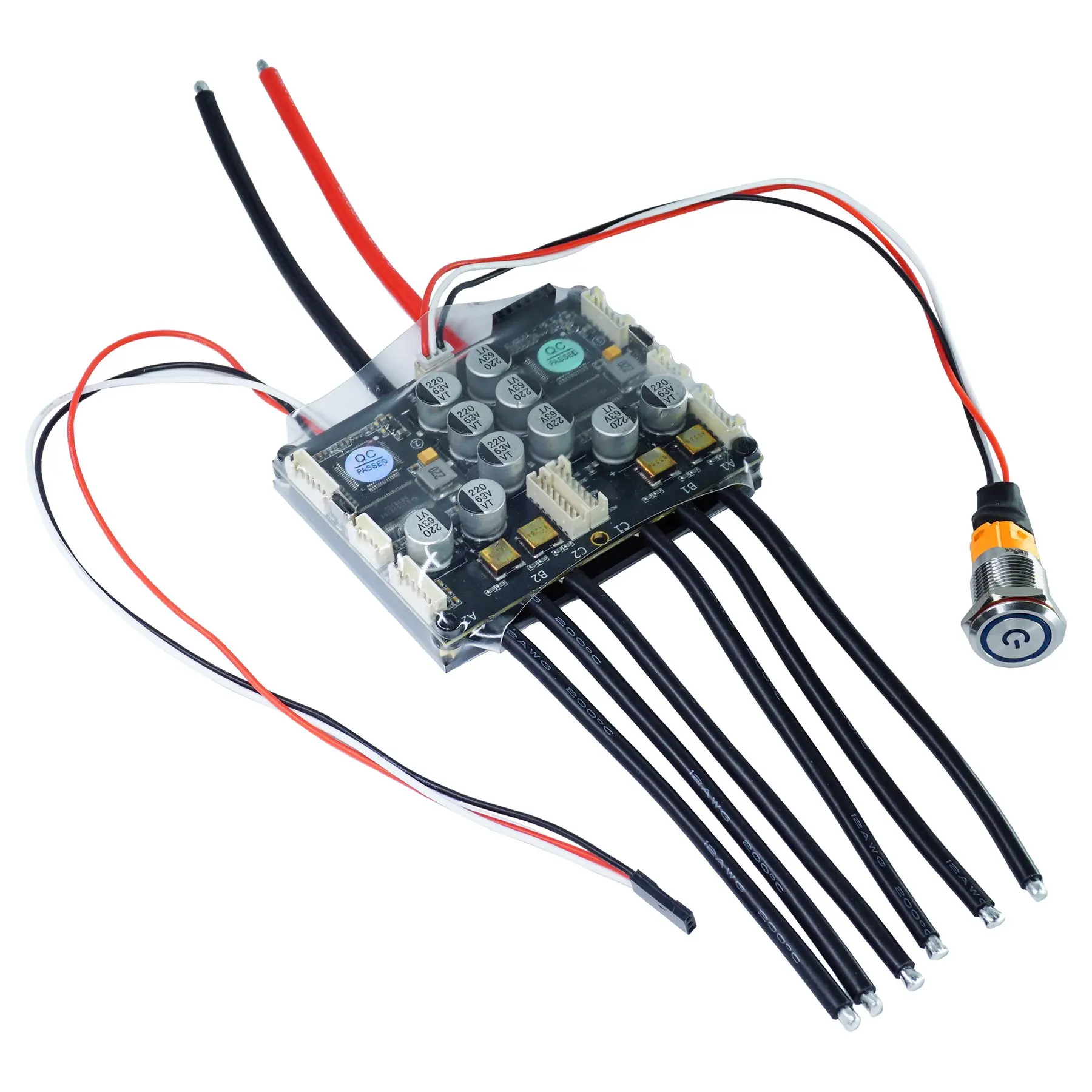

Интегрированная функция антиискрового выключателя в PCBA

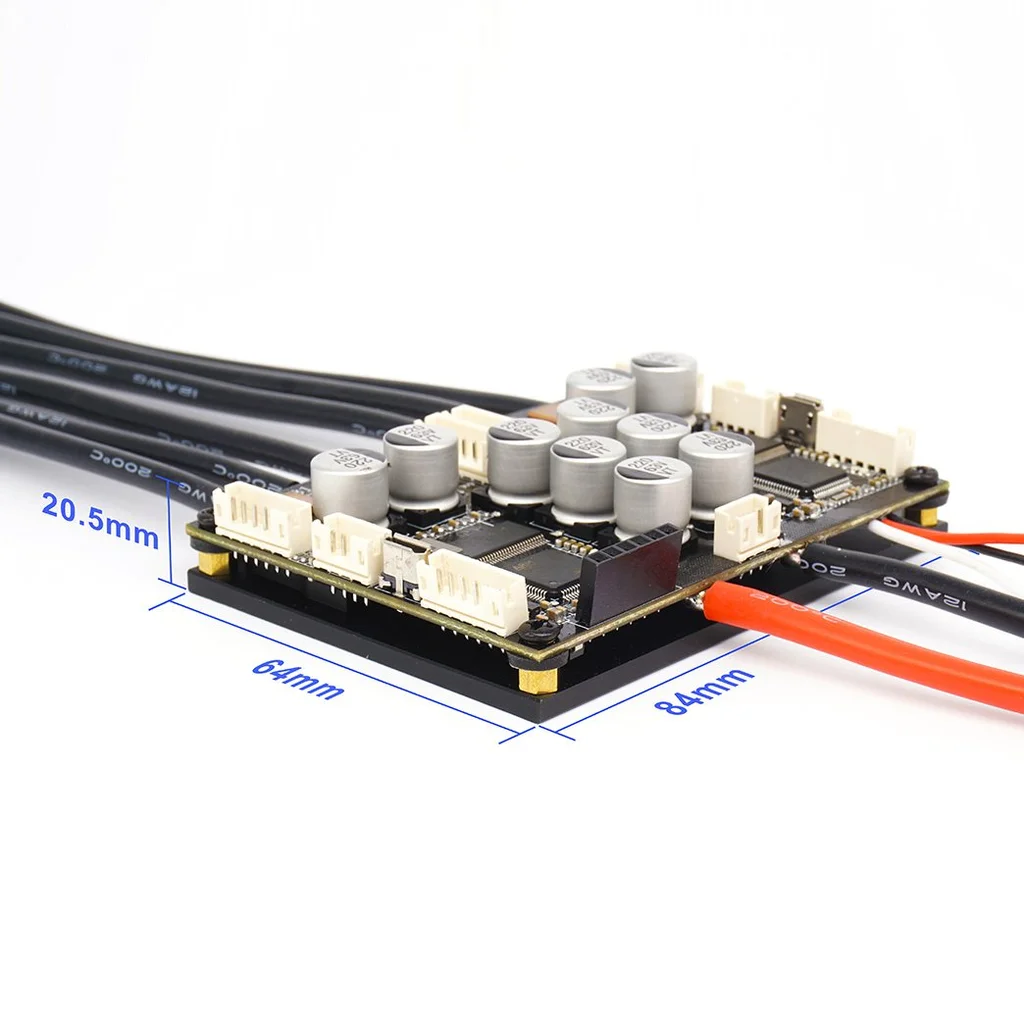

   2. Более тонкий для компактных в случае                С радиатором: 64x84x20,5 мм (с отводом тепла)

Технические характеристики: Технические характеристики: V4.20 ERPM:60000 Прошивка: 3,40 (продолжайте обновление, если FW обновлен) Ток: 50A непрерывный/одиночный, 100A непрерывный/двойной, burst 150A/одинарный, burst 300A/dual Напряжение: 8-60 в (ячейки: 3-13S LiPo) Выводного чипа: 5V@1.5A Тип BEC: Внутренняя поддержка драйвера Режимы: DC, BLDC, FOC (синусоидальный) Хронометраж: программное обеспечение для калибровки Отсечки Напряжение: программируемый Частота: PWM вход Программная карта: нет Обратный: Да Регенеративная тормозная мощность: Да

Посылка для доставки содержит:

1 * Двойные подковы c4.20 Plus + радиатор 2 * провода датчика VESC 1 * микро USB 1 * Руководство пользователя 1*16 мм светодиодный кнопка

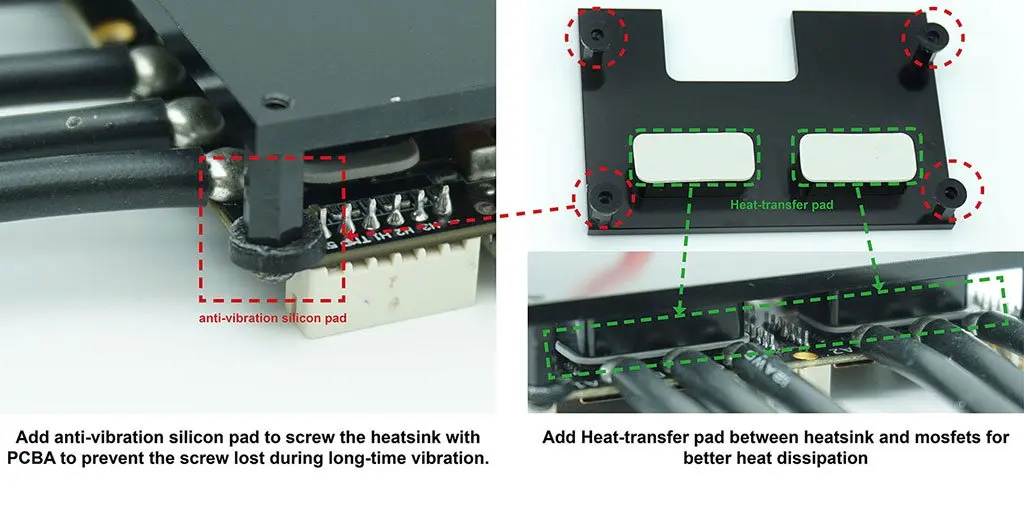

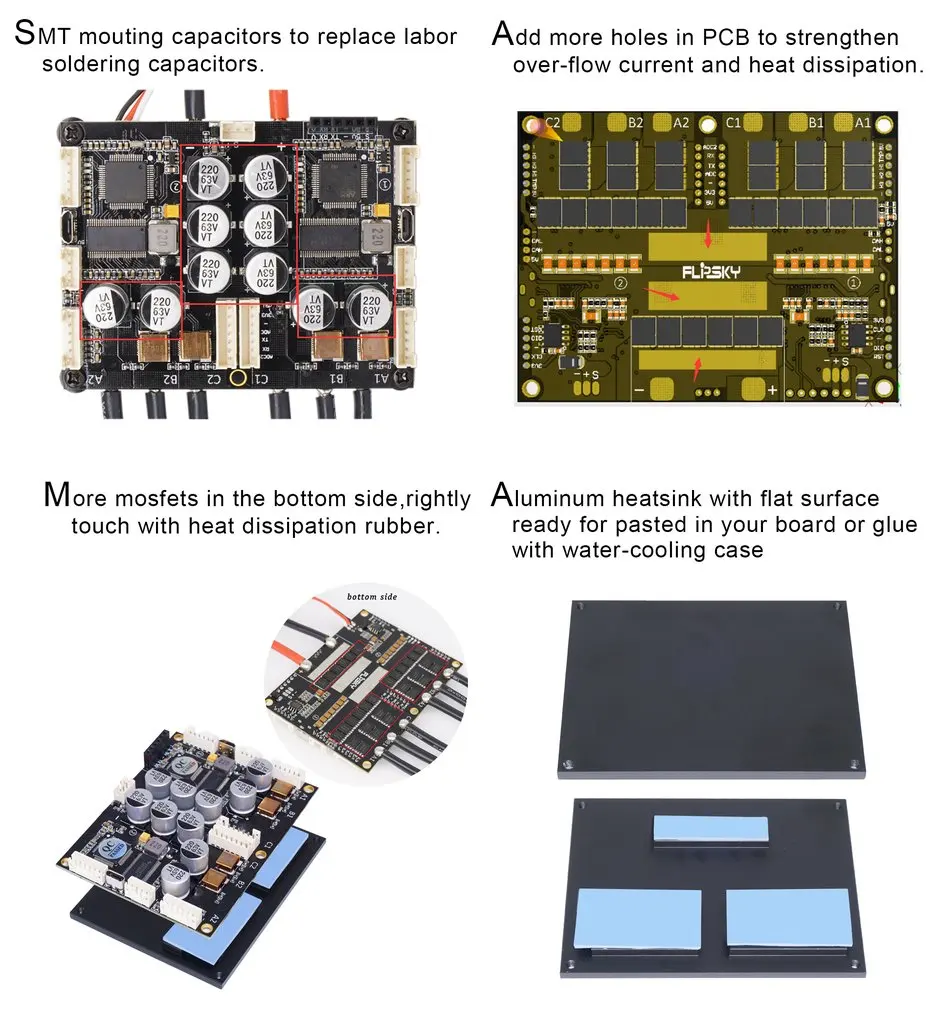

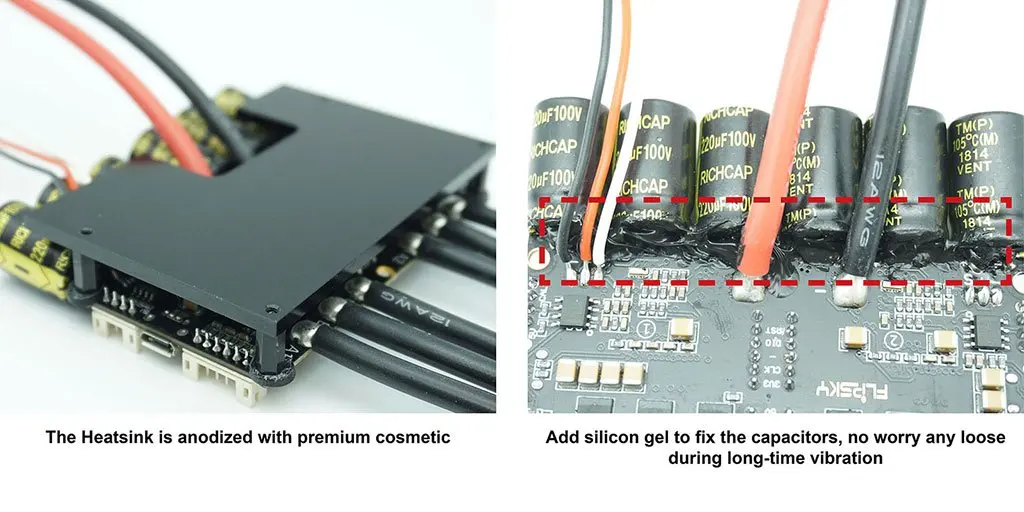

Дизайн в деталях

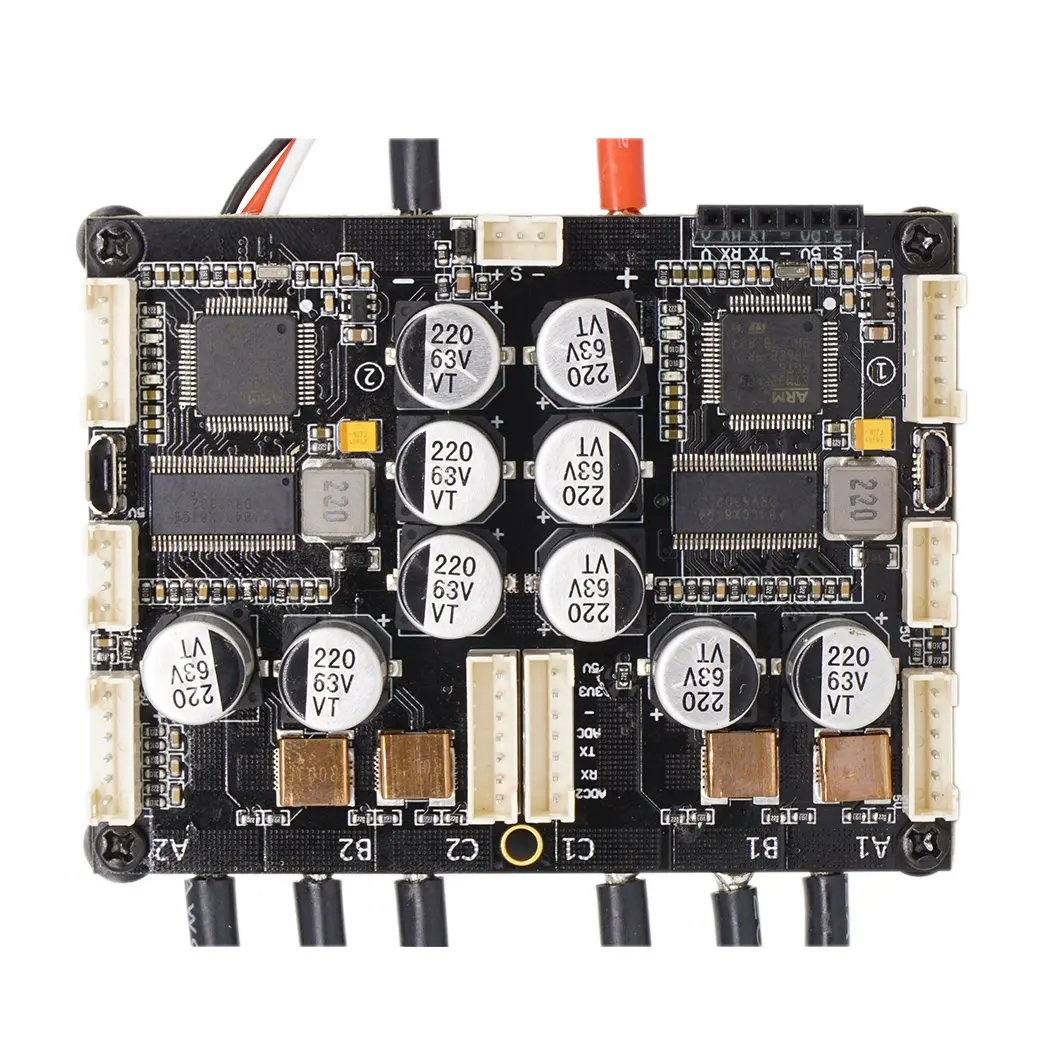

Схема

Двойной FSESC4.20 размера плюс
