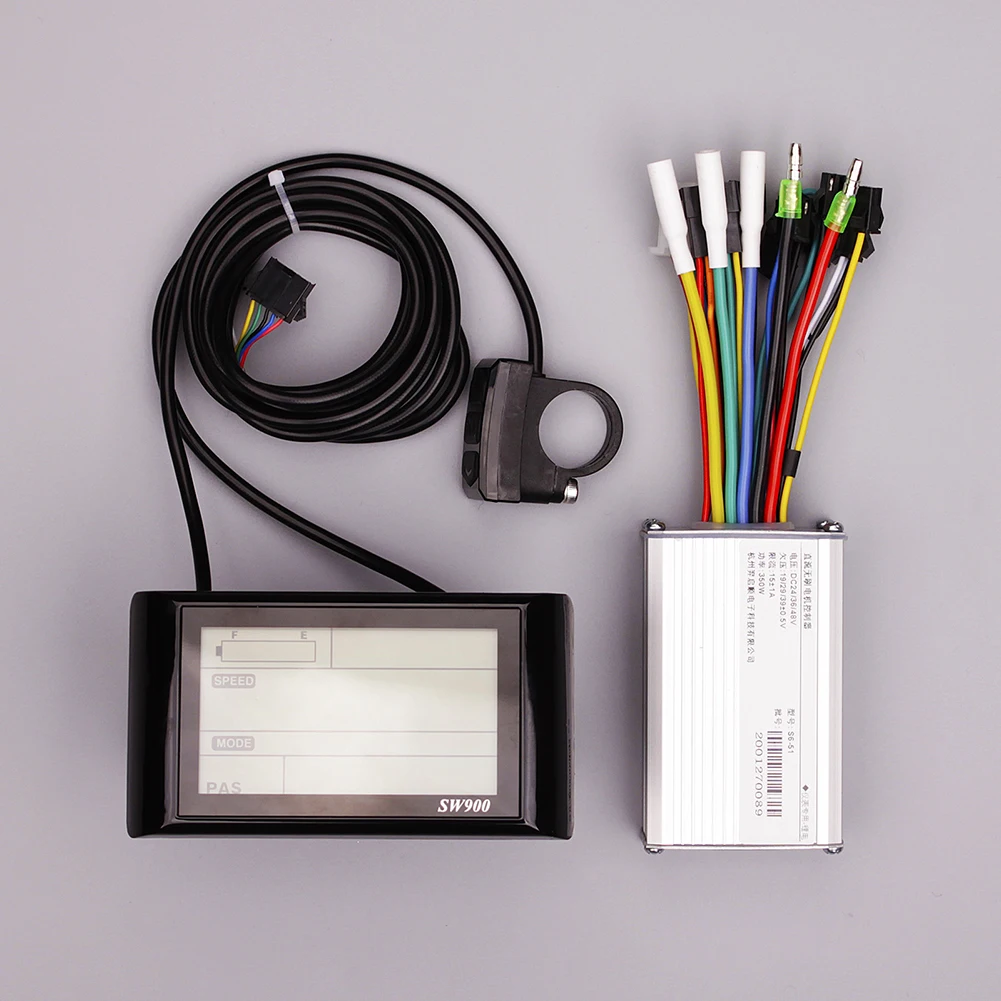

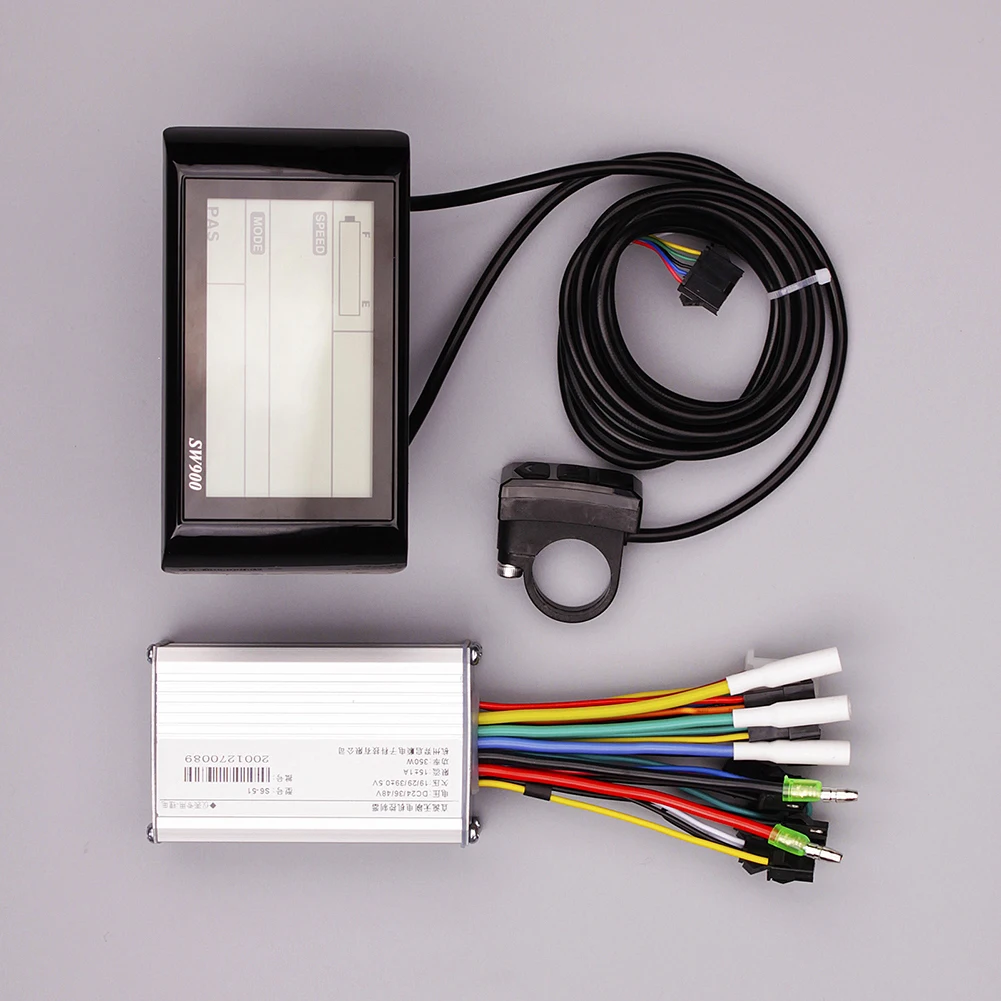

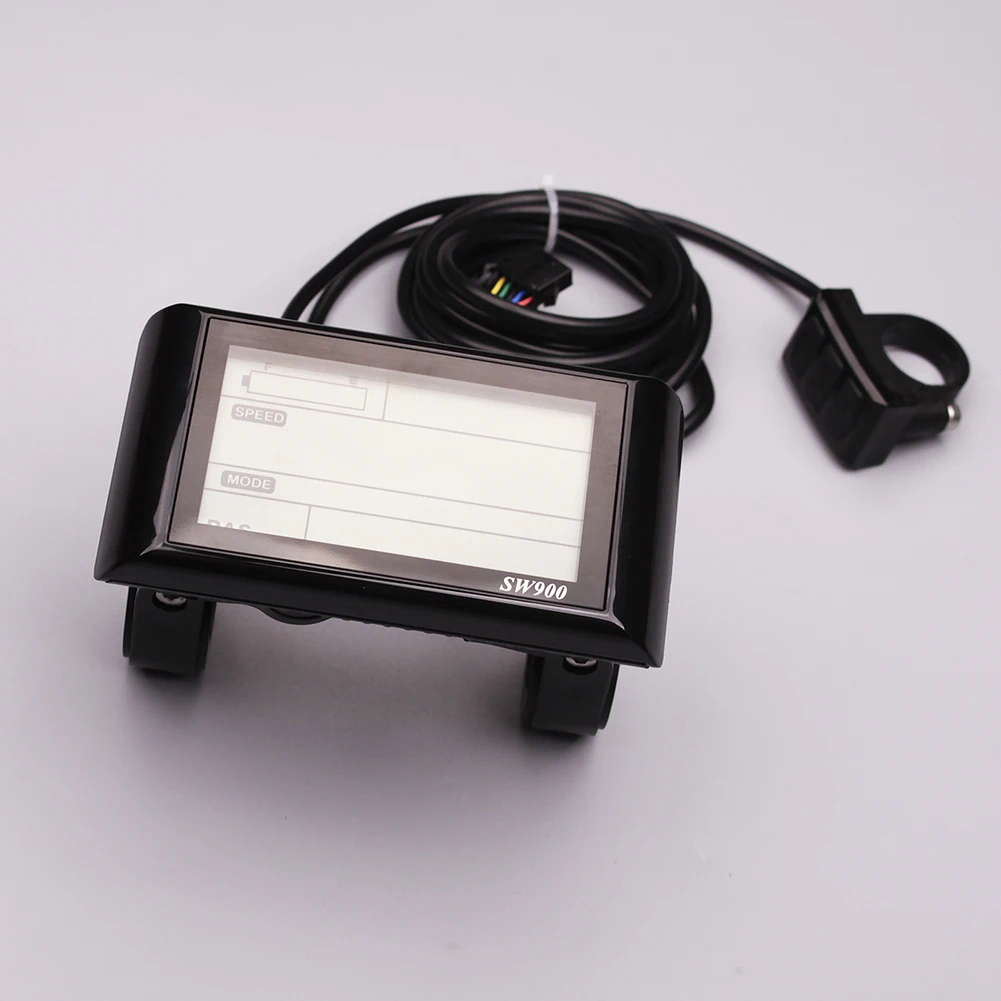

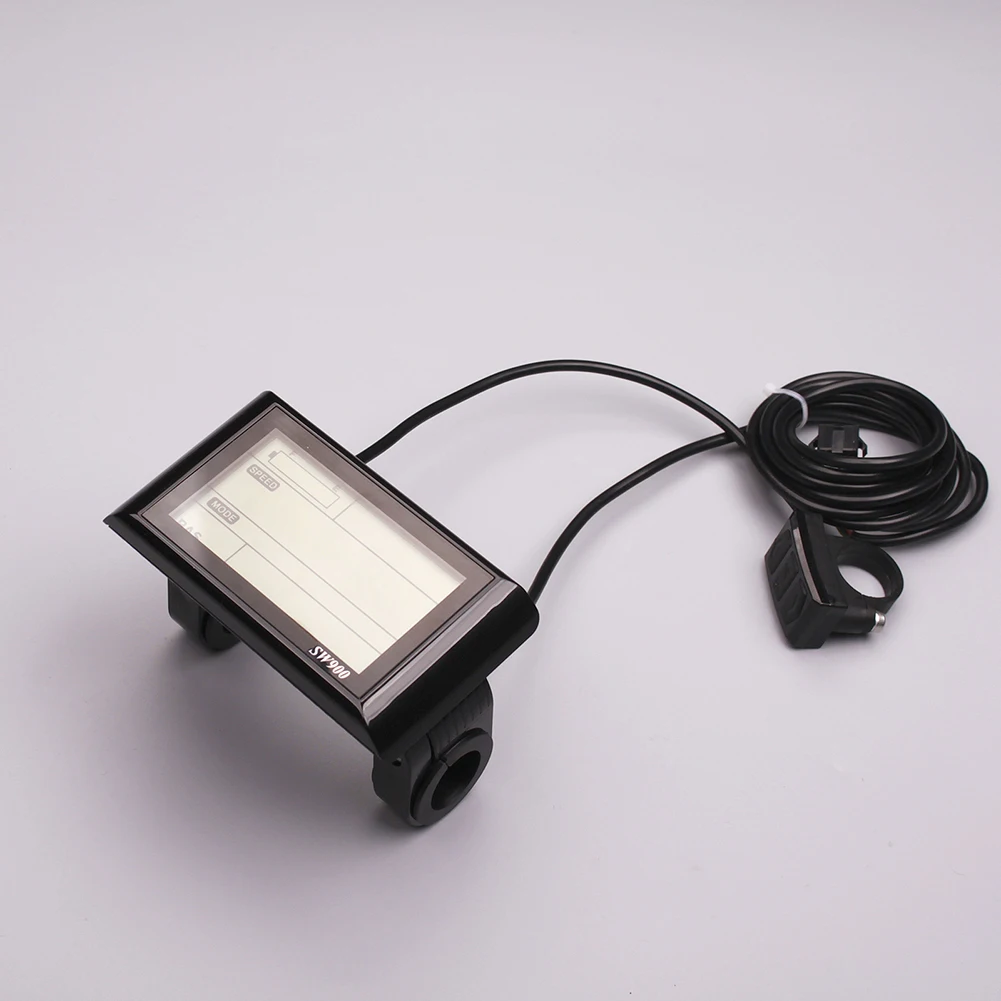

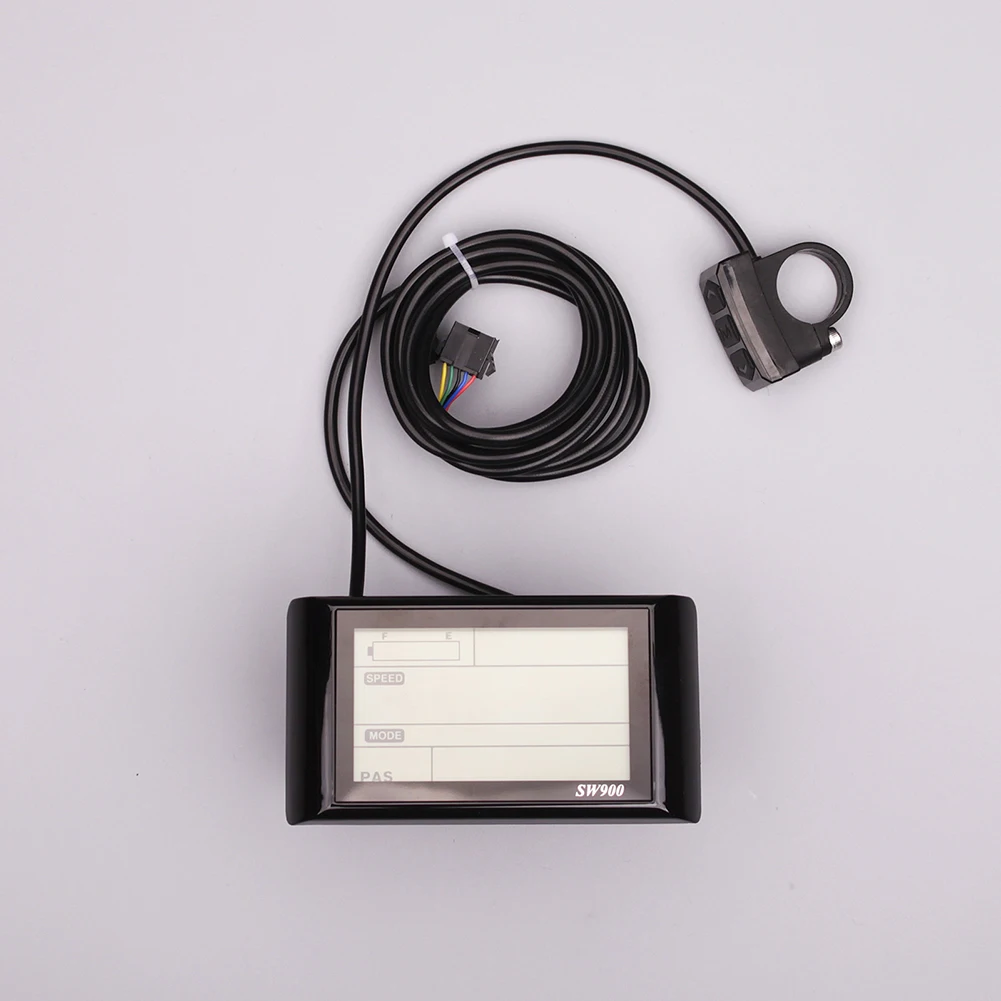

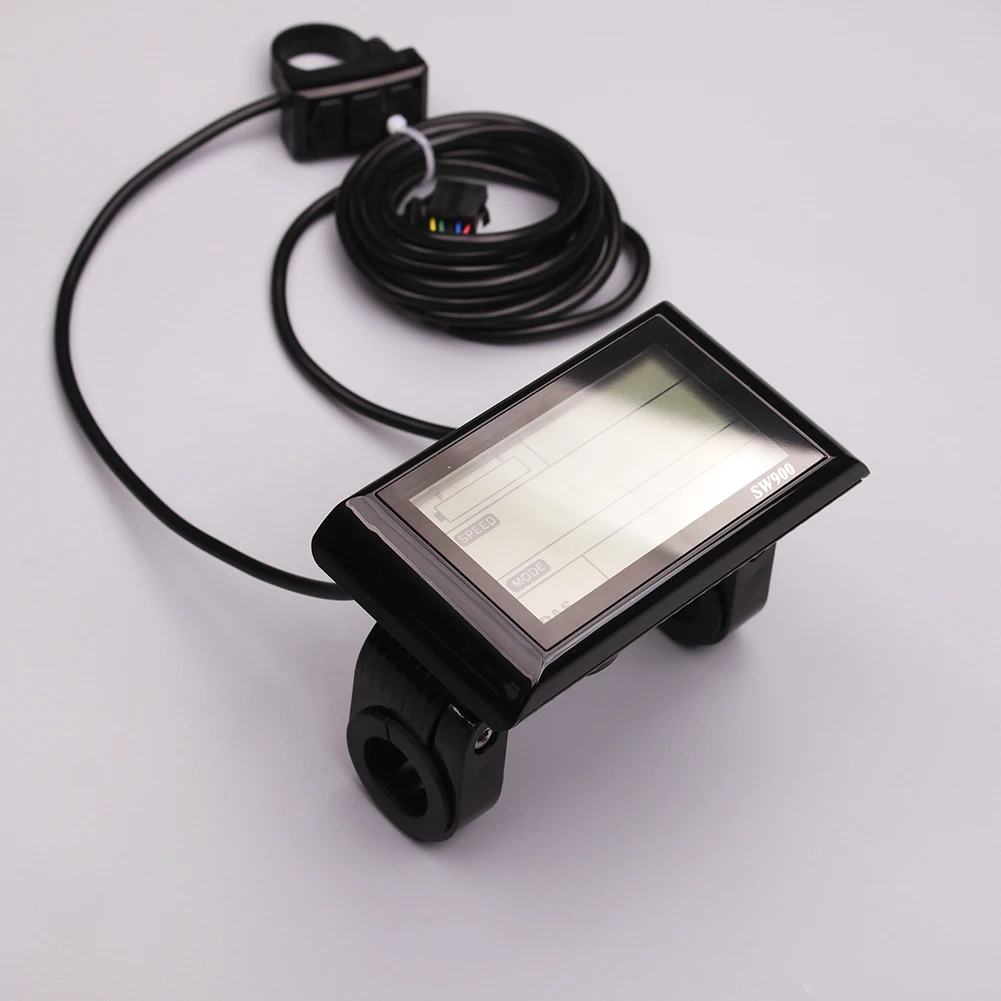

Двухрежимный контроллер Sw900 для электровелосипеда, ЖК-дисплей, 250 Вт350 Вт, 36 В 48 В, для фэтбайка

Особенности:

* 100% новый и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

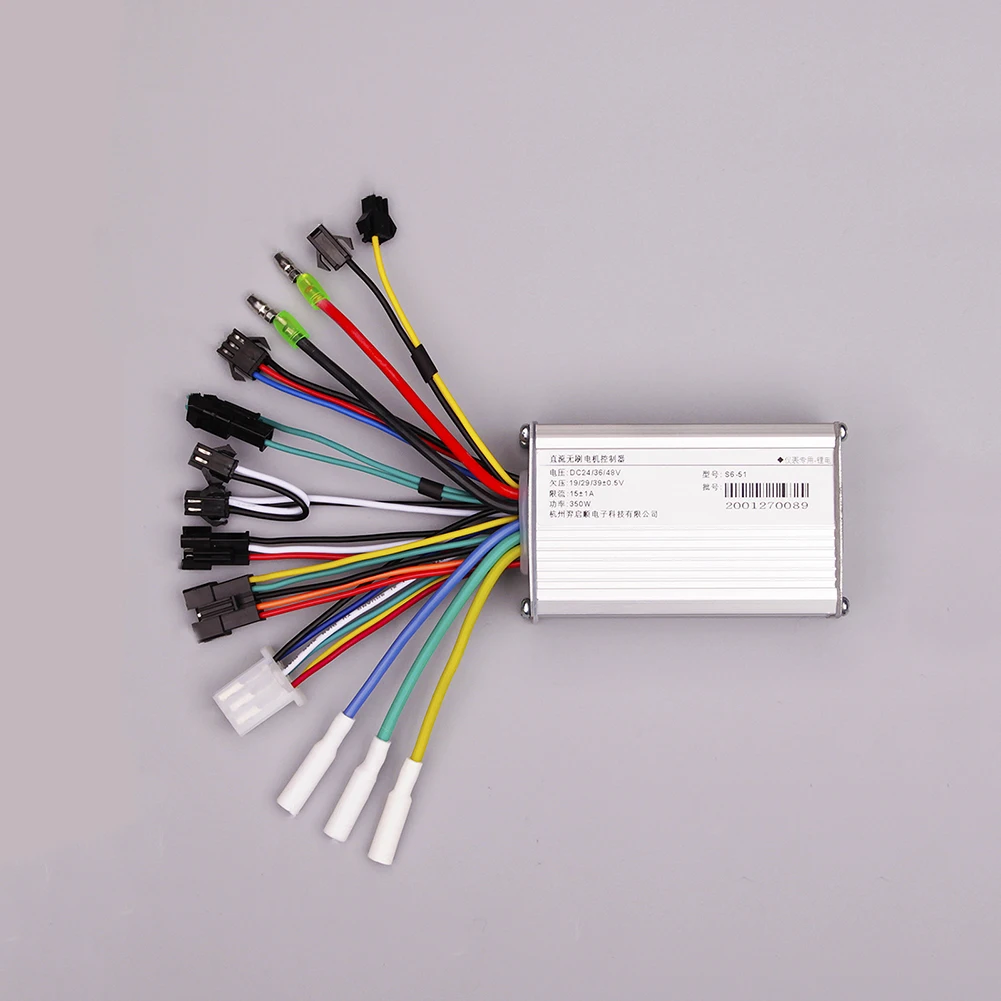

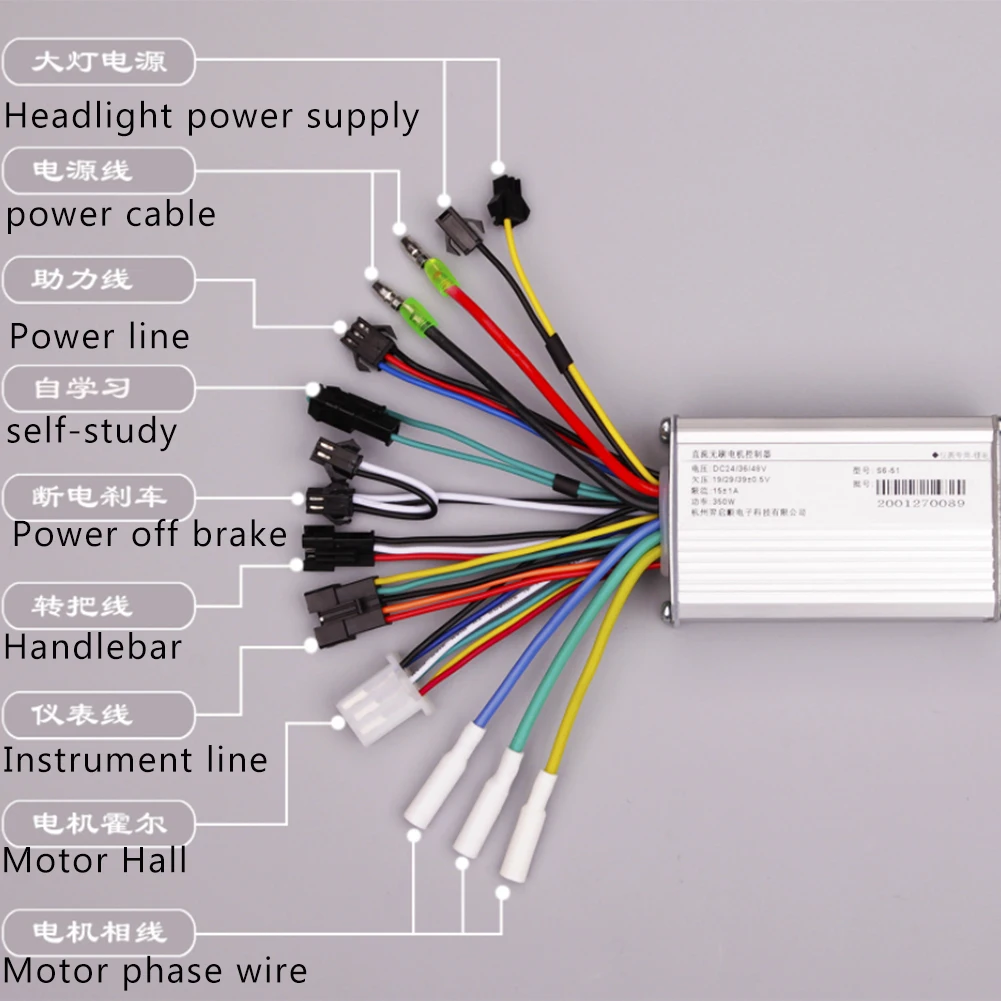

* Функция жгута контроллера

Источник питания лампы:

Шнур питания фары-2 провода, черный и желтый, из которых черный провод

Для отрицательного полюса желтый провод должен быть включен после включения выключателя фары прибора.

Переключатель управления, выходное напряжение-это напряжение батареи (обратите внимание, что это не 5 В или 12 В).

Кабель питания:

На контроллере есть два шнура питания, черный и красный. Шнур очень толстый (силиконовый высокотемпературный провод). Используется для подключения положительных и отрицательных полюсов аккумулятора. Отрицательный полюс черного шнура и положительный полюс Красного шнура не должны ошибаться!

Линия электропередачи:

Линия питания на контроллере-3 линии, синий красный и черный, синий-это линия сигнала питания, Красный 5 В, черный отрицательный. Функция бустера должна быть подключена к датчику бустера, который в основном используется для педальных электрических велосипедов и помогает верховой езде, что делает процесс верховой езды более трудоемким.

Самостоятельное обучение:

Линия самообучения используется при установке контроллера, а соответствие между двигателем и контроллером может быть автоматически завершено без сложного ручного согласования фаз. Облегчает установку.

Тормоз отключения питания:

Этот контроллер является тормозом низкого уровня. Два провода белого и черного цвета. Белый провод-сигнальный провод, а черный провод-отрицательный электрод (низкий уровень). Поверните черный провод и белый провод на контроллере, чтобы выключить питание двигателя. Кстати, описание высокоуровневого тормоза отключения питания. Высокоуровневый тормоз отключения питания имеет сигнальную линию. Эта сигнальная линия должна быть подключена к контроллеру с высокоуровневой линией выше 12 В, чтобы выключить двигатель и не работать.

Поворотная рукоятка линии: в красном, белом и черном цвете комплект из 3 предметов, комплект линии поворотная рукоятка линии, красный 4,3 V, белый контроль скорости сигнальная линия, черный отрицательный полюс, необходимо подключить к ручке или быстрому циферблату.

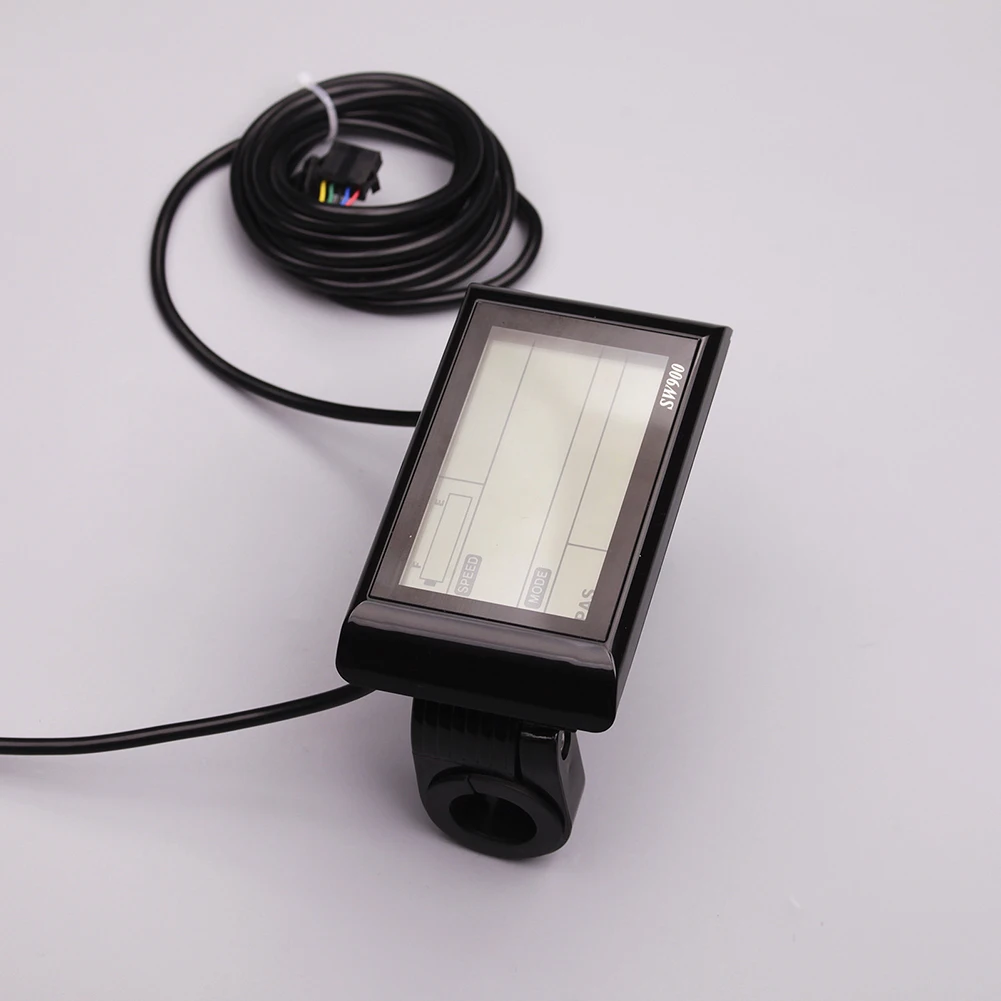

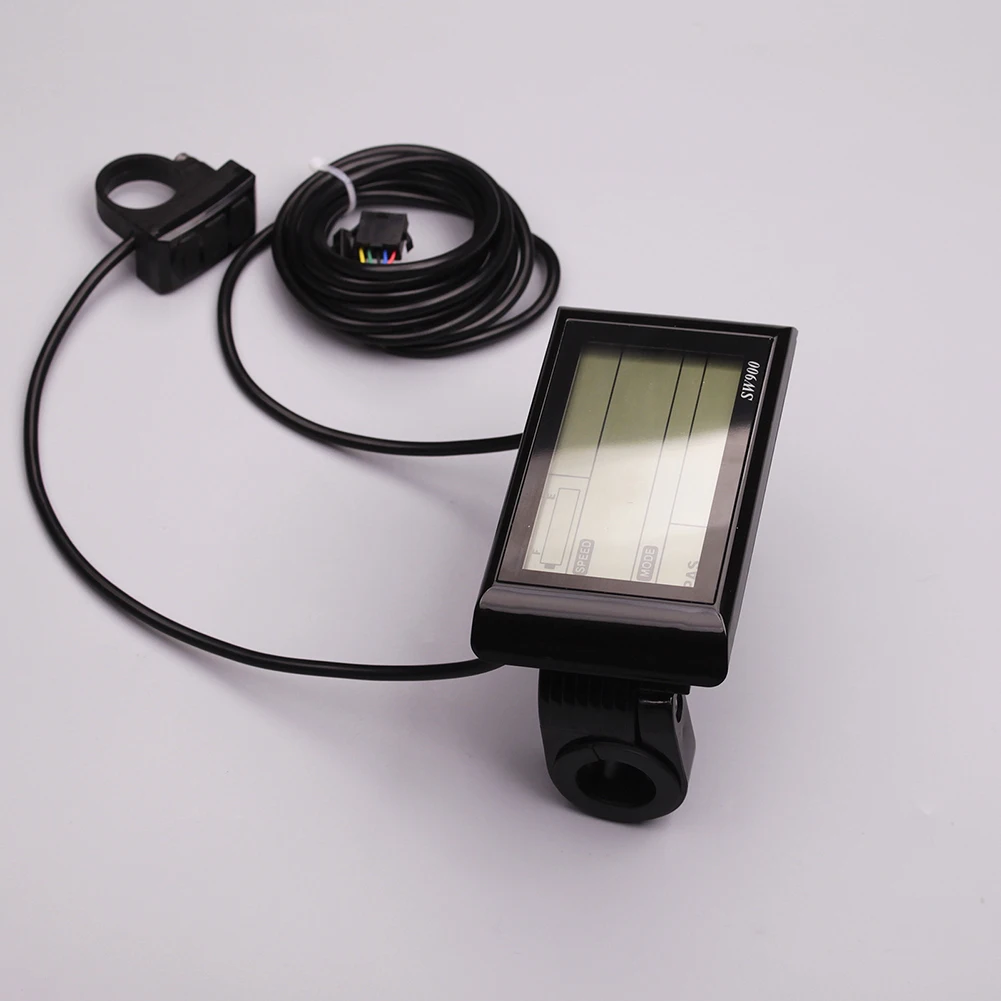

Кабель инструмента: используется для подключения инструмента, подходящего к контроллеру.

Линия Холла двигателя, как следует из названия, это линия холла, используемая для подключения двигателя. Но этот контроль денег

Провод Холла контроллера имеет дополнительную белую линию измерения скорости (как правило, электродвигатель принесет линию измерения скорости, если это не так, это не будет иметь значения, белая линия)

Фаза двигателя

Провод фазы двигателя используется для подключения провода фазы двигателя. Эти три провода толстые и высокотемпературные силиконовые провода.

* Функция системы контроллера:

Мягкий/жесткий Пуск: это соединяет 2 разных типа контроллеров, из которых S6-51-это мягкий пусковой контроллер, а S6-61-жесткий пусковой контроллер.

Защита от пониженного напряжения: когда напряжение батареи падает до значения низкого напряжения контроллера, выход автоматически останавливается, чтобы защитить батарею вовремя, чтобы предотвратить повреждение аккумуляторного блока из-за чрезмерного разряда.

Защита от превышения скорости и запуск от превышения скорости: для предотвращения превышения скорости, вызванного включением питания контроллера, когда линия или ручка неисправны, и повышения безопасности транспортного средства.

Защита от короткого замыкания MOS: автоматически обнаруживает сбой трубки MOS при включении, чтобы предотвратить повреждение других трубок MOS из-за короткого замыкания цепи

Защита от высоких температур: когда температура контроллера слишком высока, она автоматически уменьшит выходной ток или остановит выход.

Защита от вращения: Когда двигатель заблокирован, контрольная крышка автоматически ограничивает ток. Когда двигатель заблокирован, цепь автоматически отключается через 2 с для защиты двигателя и контроллера во времени.

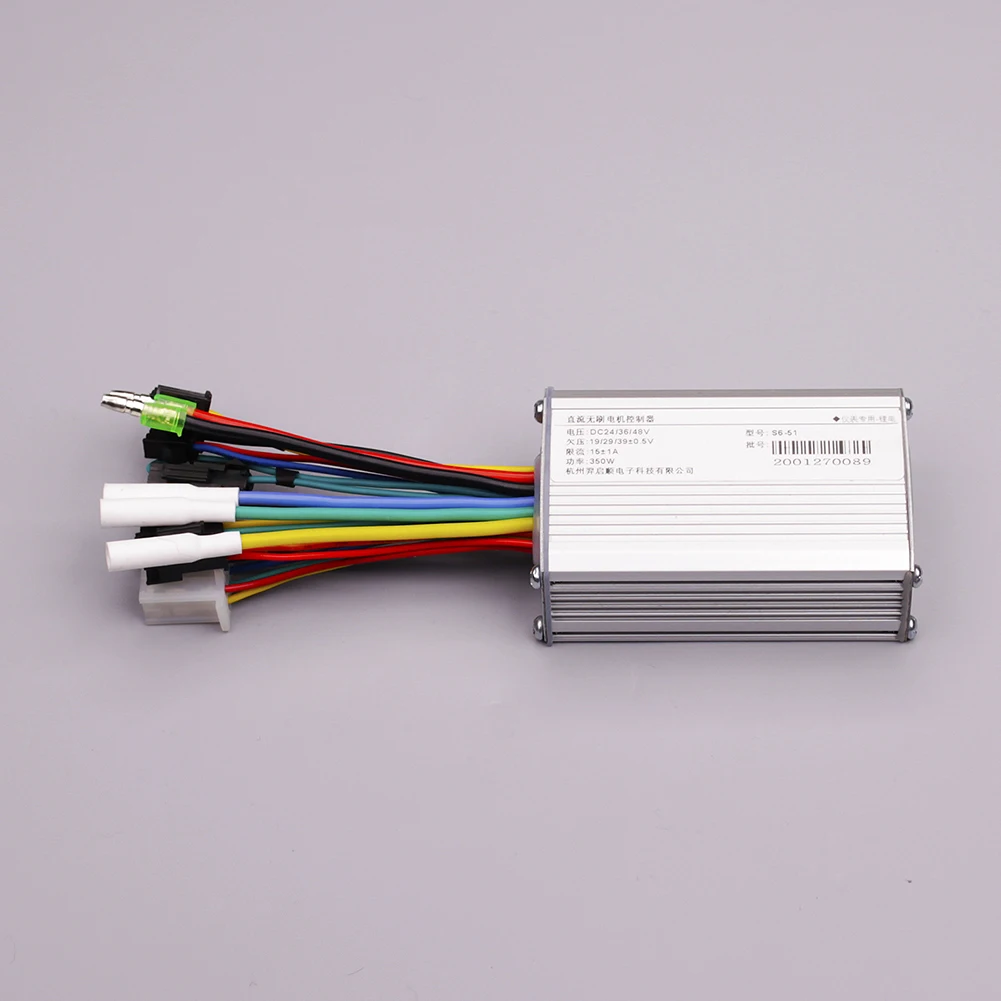

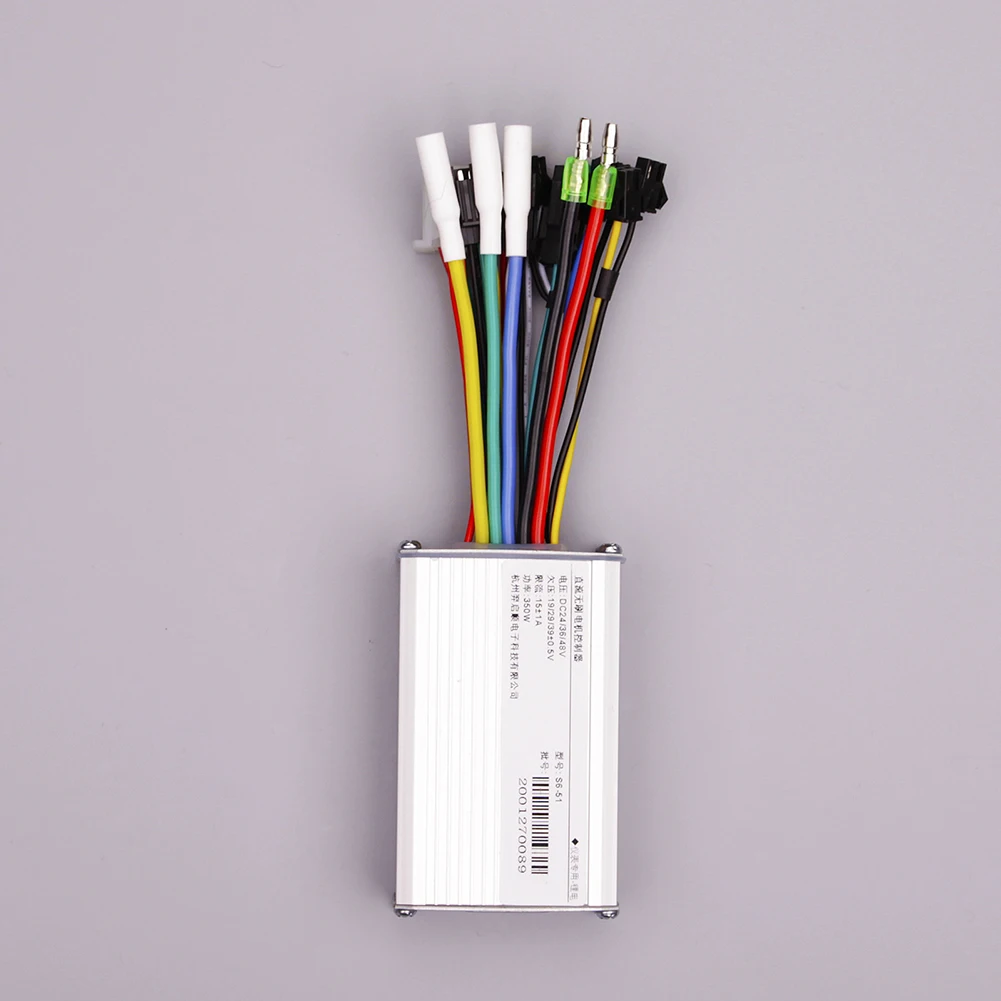

Характеристики:

* Материал: алюминий

* Рабочее напряжение: 24/36 / 48 в

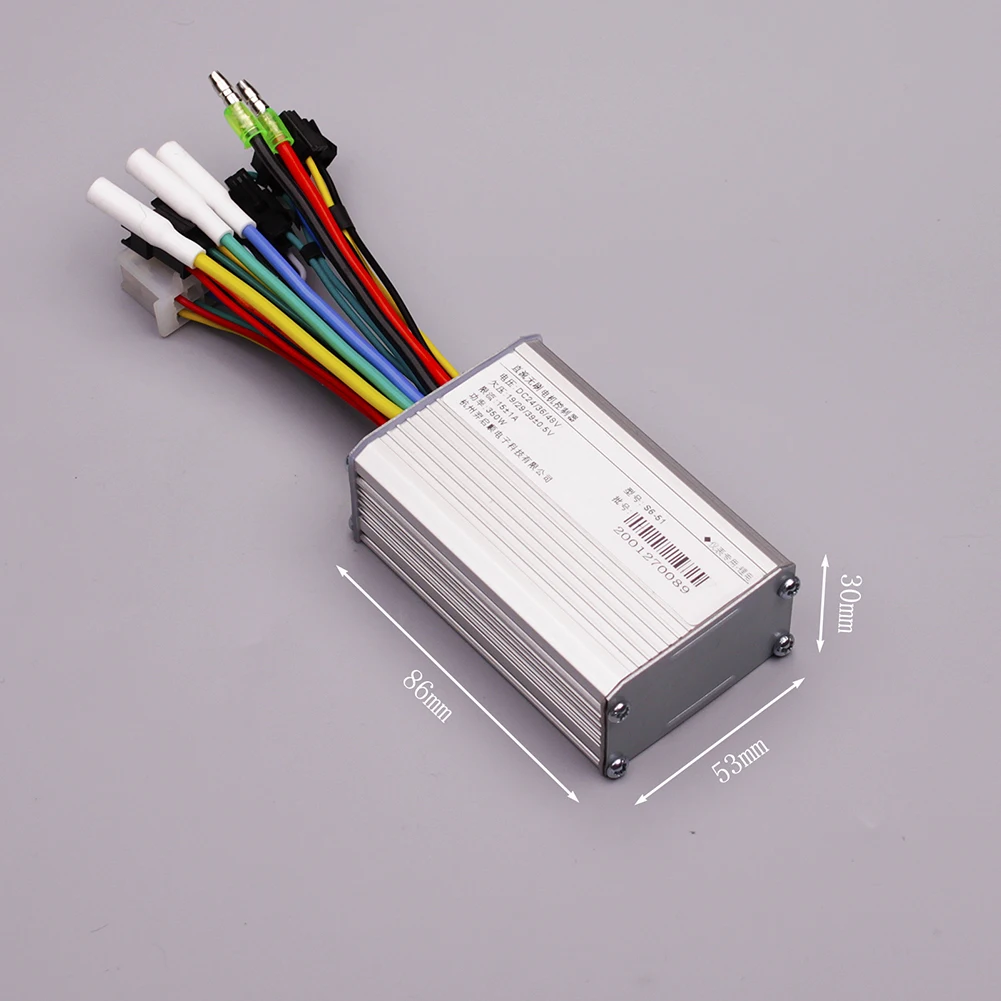

* Размер: 86*53*30 мм (прибл.)

* Цвет: как показано

* Защита от низкого напряжения: 19/29 / 39 в

* Предел тока: 13 / 15A

* Угол двигателя: 60/120 градусов

* Защита стойла: 2S

* Ток покоя: 22 мА

* Текущий режим: постоянный ток

* Мощность: 250 / 350 Вт

* Дополнительные модели: 24V-48V250W(S6-51/Sw900),24V-48V350W(S6-51/Sw900),24V-48V250W(S6-61/Sw900),24V-48V350W(S6-61/Sw900)

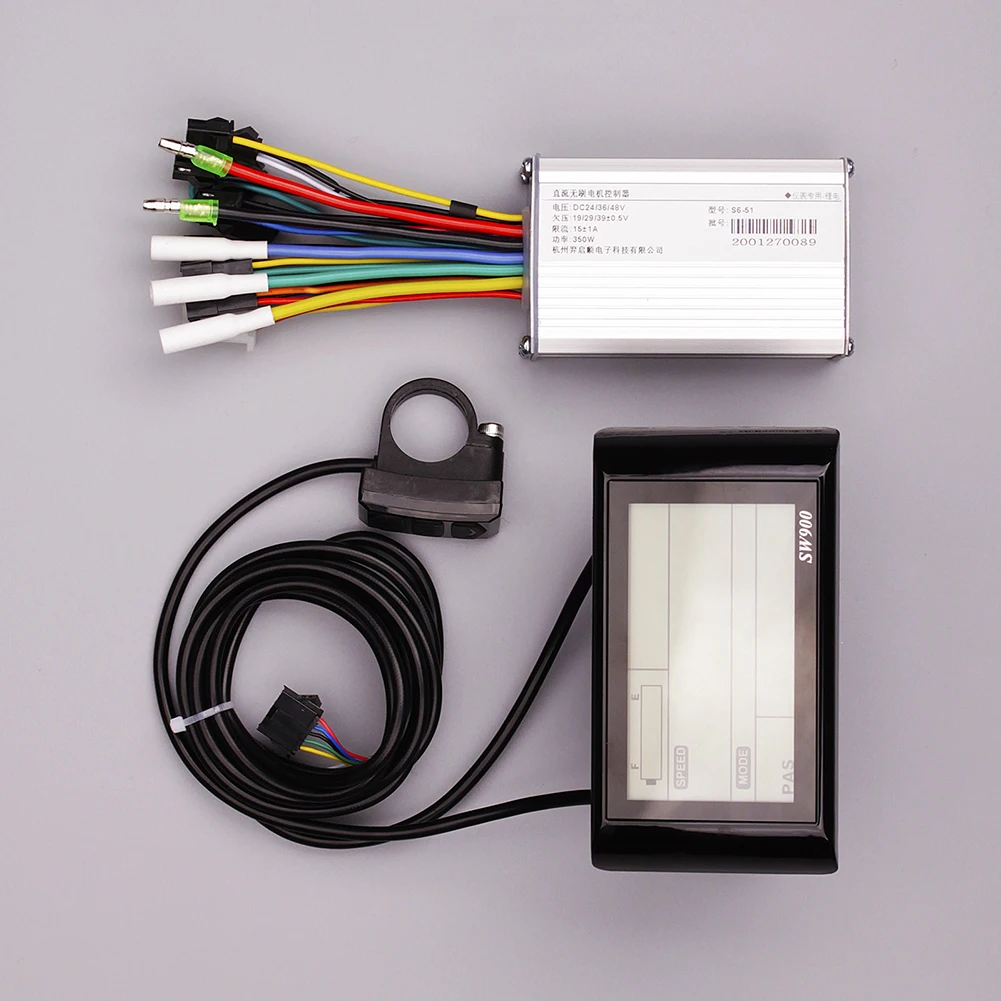

Посылка:

1 х метр

1 x контроллер

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
