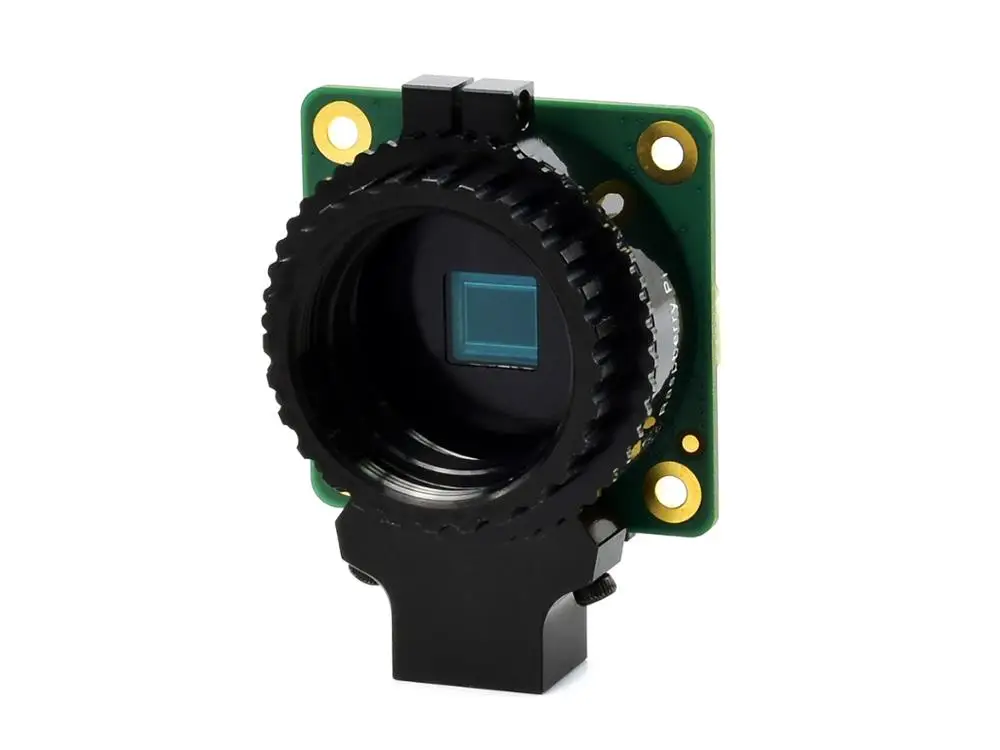

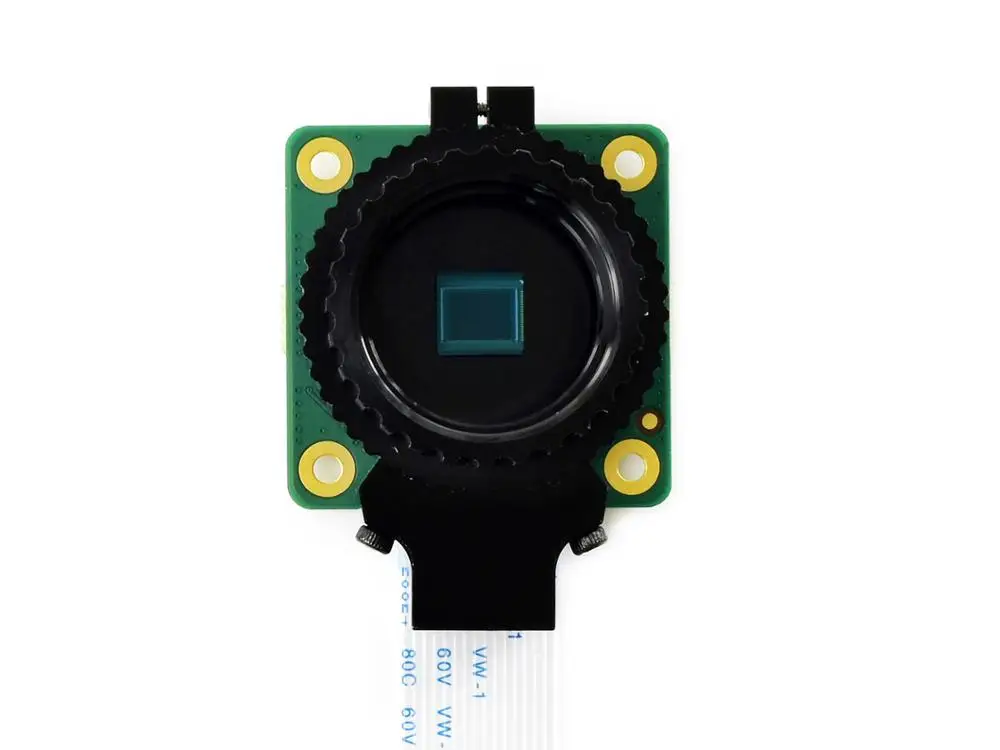

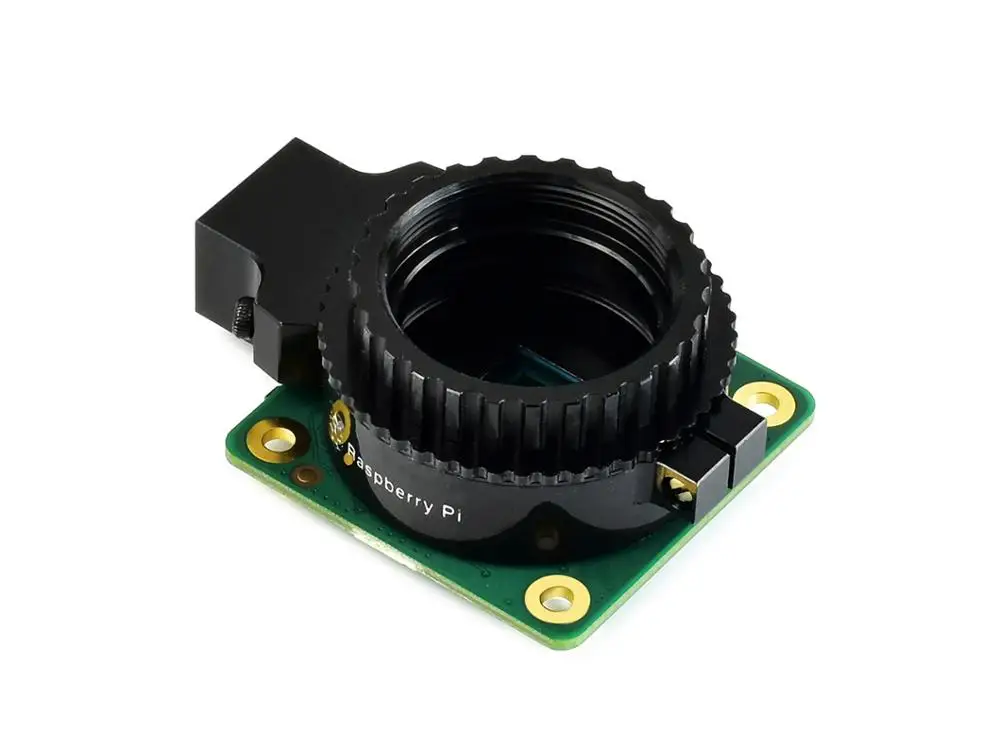

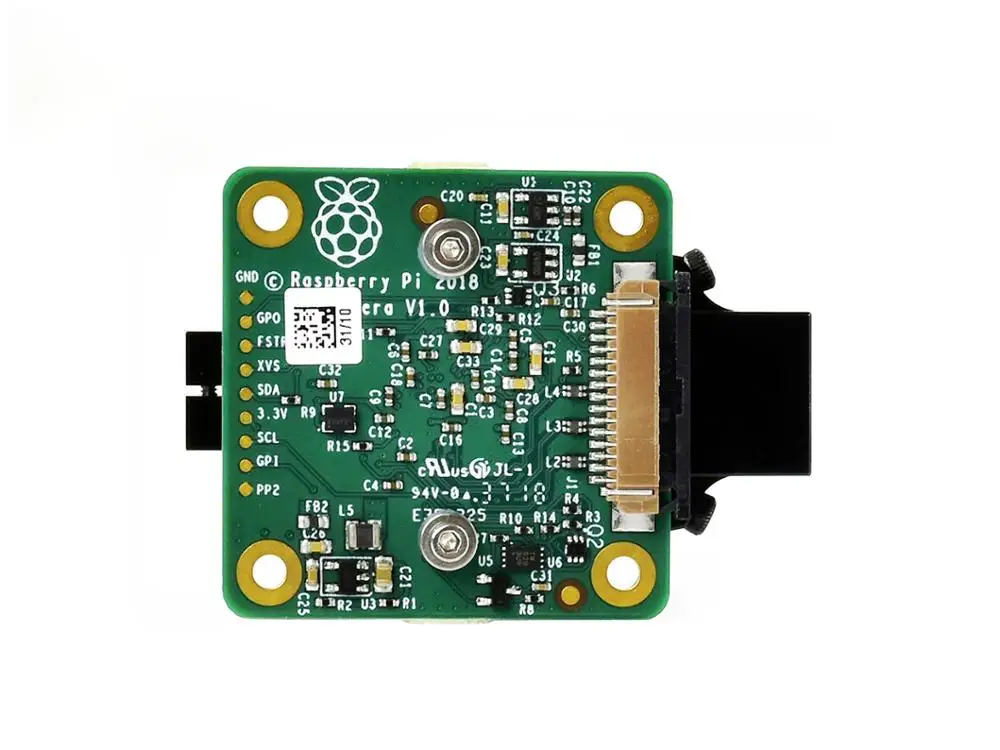

Высококачественная камера Waveshare Raspberry Pi, датчик 12,3 МП IMX477, поддержка линз C CS

Более высокое разрешение и чувствительность, Совместимость с Raspberry Pi Series Boards

Датчик

IMX477R

12.3MP, 4056 (H) × 3040 (V)

7,9 мм CMOS Размер диагонали

1,55 мкм (в) × 1,55 мкм (в) Размер пикселя

Выход

RAW12/10/8, COMP8

Задняя фокусировка

Возможность регулировки (12,5 мм-22,4 мм)

Опора объектива

C-mount / CS-mount (C-CS адаптер в комплекте)

Фильтр IR CUT

Интегрированный

Крепление для штатива

1/4 ″-20

Соответствие требованиям

FCC 47 CFR часть 15, Subpart B, класс B цифровое устройство

Директива электромагнитной совместимости (EMC) 2014/30/EU

Ограничение опасных веществ (RoHS) Директива 2011/65/EU

По сравнению с 8MP нормальной камера Raspberry, камера высокого качества предлагает до 12,3mp, а также почти 50% больше площади на пиксель, обеспечивая лучший эффект изображения

Телеобъектив C-Mount 16 мм (Требуется адаптер C-CS)VSCS-Mount 6 мм широкоугольный объектив (C-CS адаптер должен быть удален)

Широкоугольный объектив 6 мм

Телеобъектив 16 мм

Телеобъектив 25 мм

35 мм телеобъектив

Зум-объектив 8-50 мм

Формат изображения

1/2"

1"

2/3"

1"

1/2.3"

Фокусное расстояние

6 мм

16 мм

25 мм

35 мм

8-50 мм

Диафрагма

F1.2

F1.4-16

F1.4-16

F1.7-16

F1.4

Крепление

CS-mount

C-mount

Угол обзора

63 °

1 "44,6 ° × 33,6 °2/3 "30,0 ° × 23,2 °1/1.8 "24,7 ° × 18,6 °1/2 "21,8 ° × 16,4 °

2/3 "20,2 ° × 15,1 °1/1.8 "16,5 ° × 12,4 °1/2 "14,5 ° × 10,5 °

1 "20,9 ° × 15,8 °2/3 "14,4 ° × 10,8 °1/2 "10,5 ° × 7,9 °

45 °-5,35 °

Задняя фокусировка

7,53 мм

17,53 мм

Оптическая длина

-

67,53 мм

-

-

-

Искажение

-

1 "(-0.7%)1/2 "(-0.5%)1/3 "(-0.15%)

0.05%

0.35%

-

М. О. Д.

0,20 м

0,20 м

0,25 м

0,30 м

0,20 м

Размеры

Φ30.00 × 34,00 мм

Φ39.00 × 50,00 мм

Φ34.00 × 34,00 мм

Φ35.00 × 34,00 мм

Φ40.00 × 68,30 мм

Эксплуатация

Ручная настройка апертуры

Вес

53 г

133,7 г

82 г

78 г

148 г

Номер детали

Пиксели

Датчик

Размер CMOS

IR-CUT фильтр

Опора объектива

FOV (°)

APER-TURE (F)

Фокусное расстояние (мм)

DIMEN-SIONS (мм)

Для использования с

Raspberry Pi HQ камера

12.3MP

IMX477

7,9 мм

Интегрированный

C/CS

-

-

-

38*38

Raspberry Pi②, см3/3 +/4, Jetson Nano

Камера IMX477 12.3MP

-

-

-

38*38

Raspberry Pi①, см3/3 +/4, Jetson Nano

IMX477-160 12.3MP камера

-

160

2,2

2,75

25*24

Raspberry Pi поддерживает два популярных приложения для камеры на данный момент: Raspicam и libcamera-приложенияRaspicam-официальное приложение для камеры по умолчаниюLibcamera-приложения-небольшой набор приложений на основе libcamera, может использоваться в качестве замены Raspicam

Raspberry Pi①-Поддержка libcamera-приложенийRaspberry Pi②-поддерживает libcamera-приложения и Raspicam
