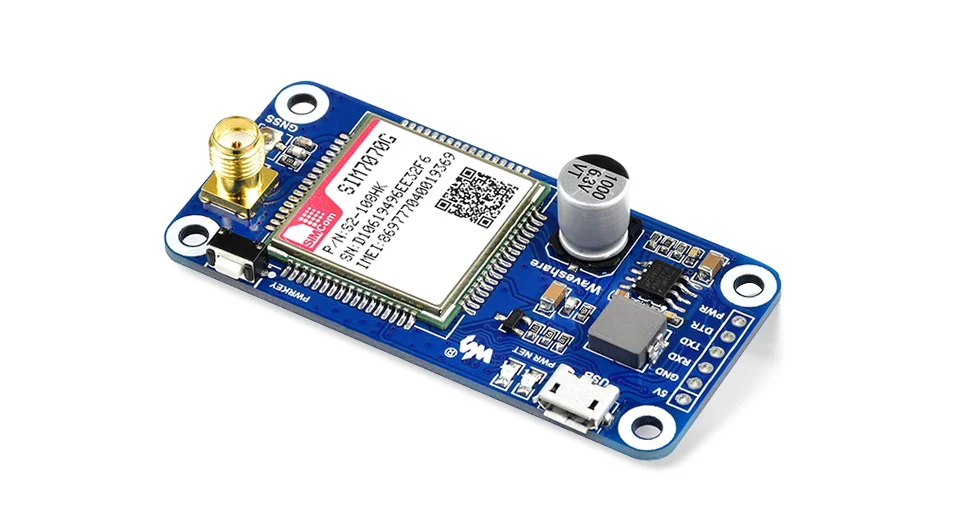

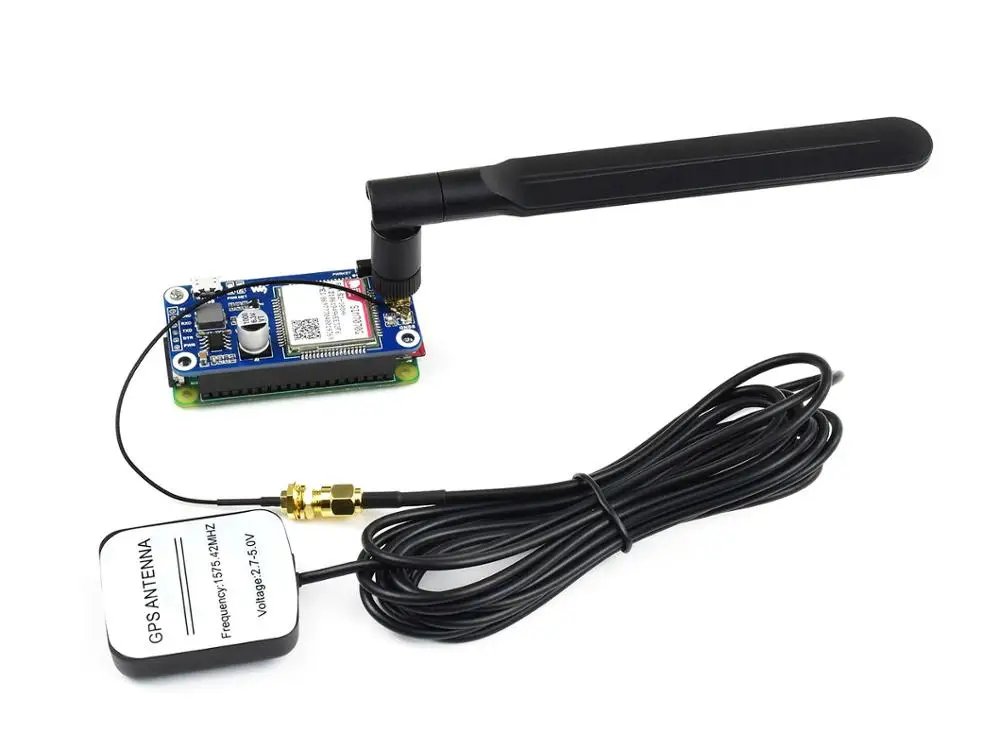

Шляпа SIM7070G NB-IoT / Cat-M / GPRS для Raspberry Pi, поддержка Глобального диапазона, с позиционированием GNSS
NB-IOT / CAT-M / GPRS / GNSS HAT
Маломощный узкополосный модуль сотовой связи IoT для Raspberry Pi
На базе SIM7070G, поддержка глобальной группы
Это телекоммуникационная шляпа для Raspberry Pi, которая поддерживаетГлобальные диапазоны NB-IoT, Cat-M и GPRS, А такжеПозиционирование GNSSФункция. Благодаря своим преимуществам, таким как небольшой размер, низкая задержка и широкий охват, он является идеальным выбором для приложений IoT, таких как интеллектуальные инструменты, Отслеживание активов, удаленный мониторинг, электронное здоровье, И так далее.
По сравнению с SIM7080G, этот модуль также поддерживает GPRS (2G); По сравнению с SIM7000C/E, он более общий благодаря поддержке глобальных диапазонов.
Особенности с первого взгляда

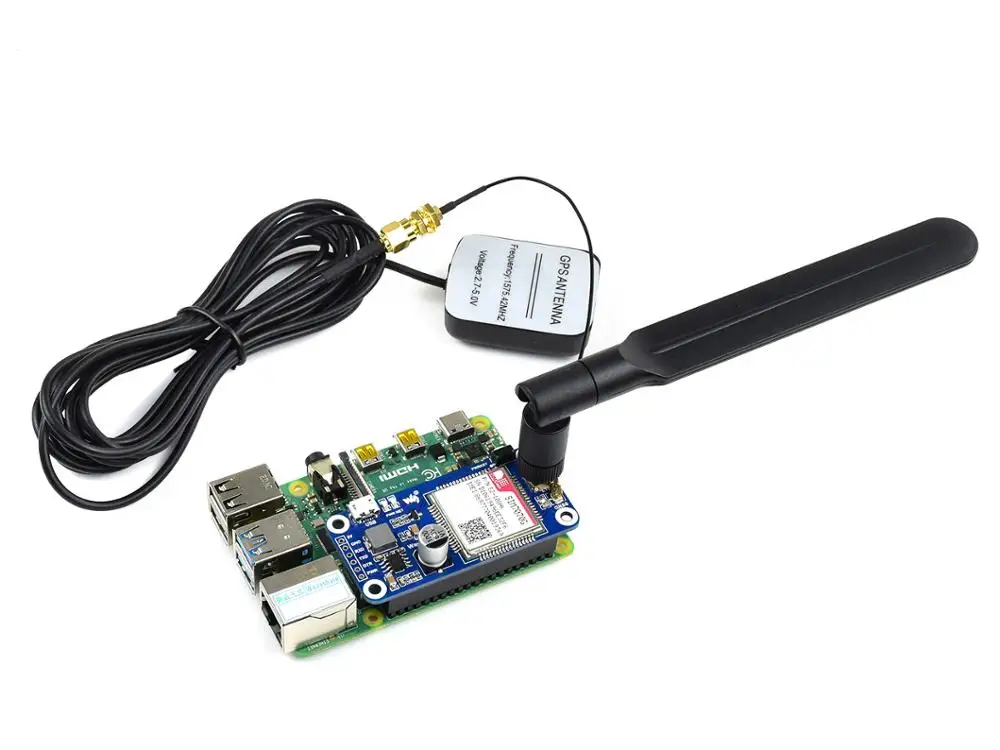

Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi
Поддерживает протоколы связи, такие как TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Поддерживает позиционирование GNSS (GPS, BeiDou, GLONASS, Galileo)

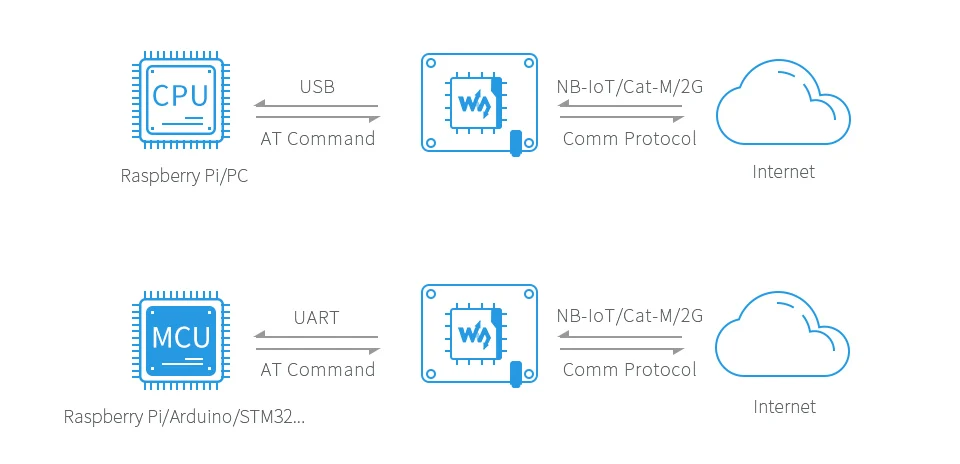

Встроенный USB-интерфейс для тестирования AT-команд, получения данных о позиционировании GPS и т. д.
Контакты управления Breakout UART для подключения к хост-платам, таким как Arduino/STM32
Слот для SIM-карты, поддерживает только SIM-карту 1,8 в (SIM-карта 3 в недоступна)
2x светодиодный ных индикатора, легко контролировать рабочее состояние
Скорость передачи: 300 ~ 3686400 бит/с
Автосогласование обычного боудрата: 9600/19200/38400/57600/115200 бит/с
Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)
Характеристики
NB-IOT/CAT-M/2G
Браслет
NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE: 850/900/1800/1900 МГц
Скорость передачи данных
NB-IoT: 136 кбит/с (DL)/150 кбит/с (UL)
Cat-M: 589 кбит/с (DL)/1119 кбит/с (UL)
GPRS: 85,6 кбит/с (DL)/85,6 кбит/с (UL)
Край: 236,8 кбит/с (DL)/236,8 кбит/с (UL)
Поддержка SIM-карты
Карта NB-IoT/Cat-M/2G (только SIM-карта 1,8 в)
Применимый регион
Global
GNSS
Тип приемника
16-канальный
C/A код
Браслет
GPS L1: 1575,42 ± 1,023 МГц
ГЛОНАСС L1: 1598,0625 ~ 1605,375 МГц
BDS B1: 1559,052 ~ 1591,788 МГц
Galileo L1: 1575,42 ± 1,023 МГц
Формат данных
NMEA-0183
Антенна
Активная антенна
Другое
Блок питания
5В
Рабочее напряжение
5 В/3,3 В (настроен через резистор 0Ω)
Потребление тока
Около 41 мА (режим простоя)
Рабочая температура
-40 °C ~ 85 °C
Температура хранения
-45 °C ~ 90 °C
Размеры
30,50 мм × 65,00 мм

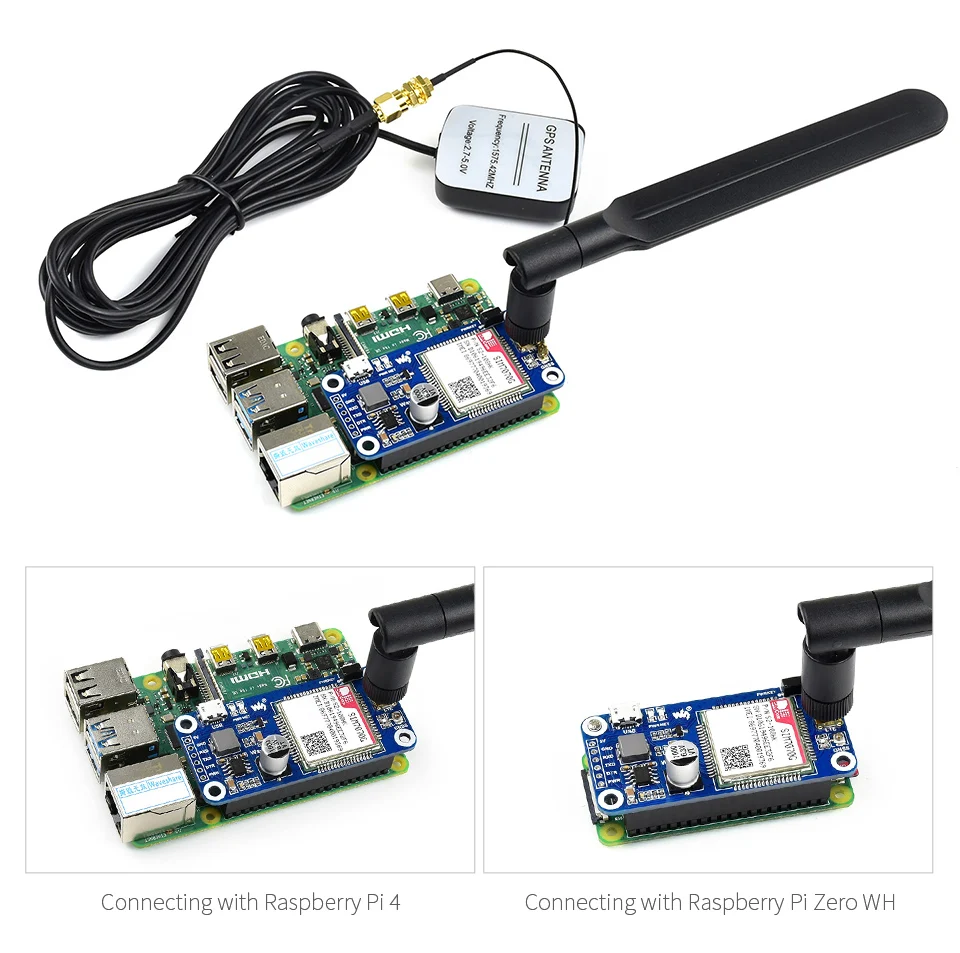

Стандартный Raspberry Pi 40PIN GPIO
Совместим с платами серии Raspberry Pi
Поддержка Глобальной группыОт NB-IoT/Cat-M/2G
NB-IoT:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE:850/900/1800/1900 МГц
Облачная связь
Поддерживает протоколы связи, включая TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Позиционирование GNSS
Поддерживает позиционирование GPS, BeiDou, ГЛОНАСС, Galileo

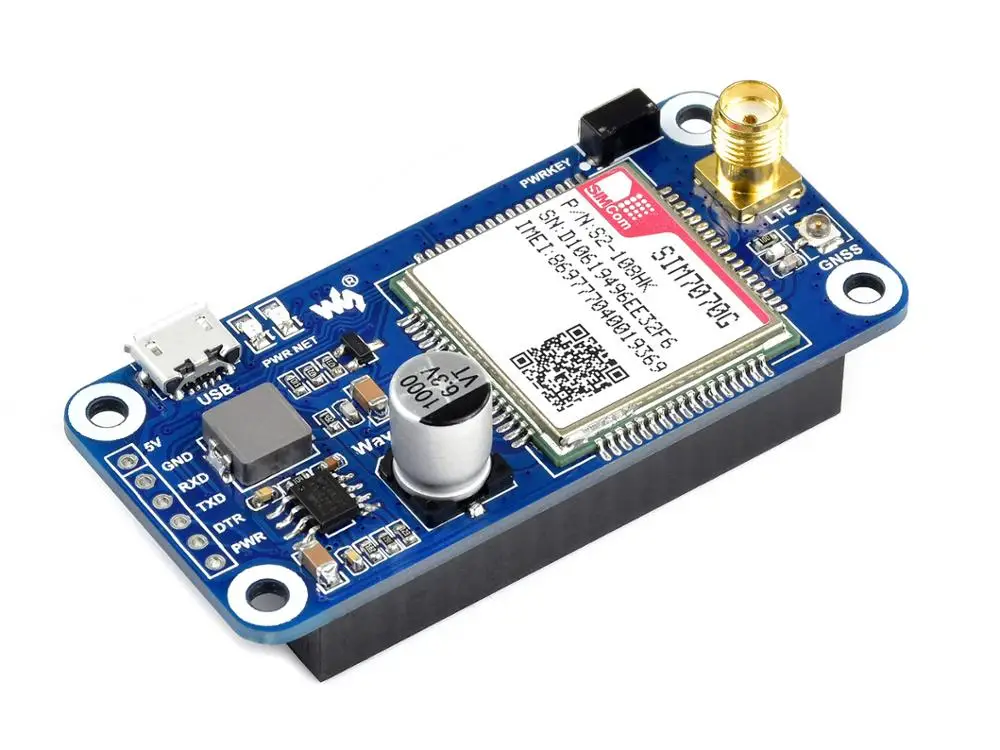

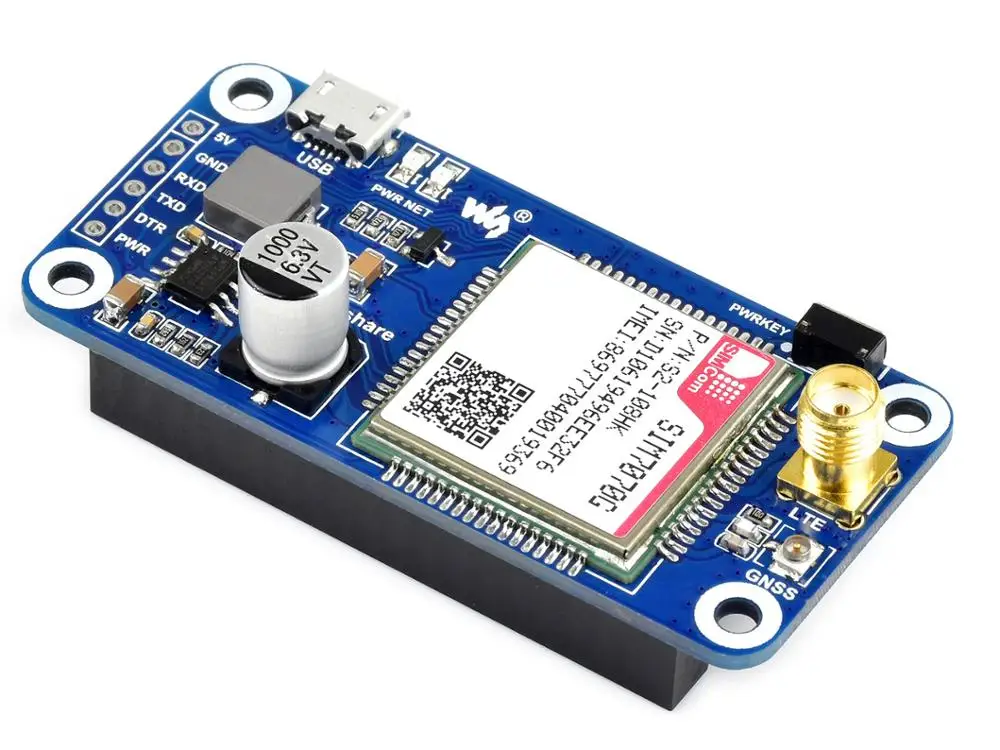

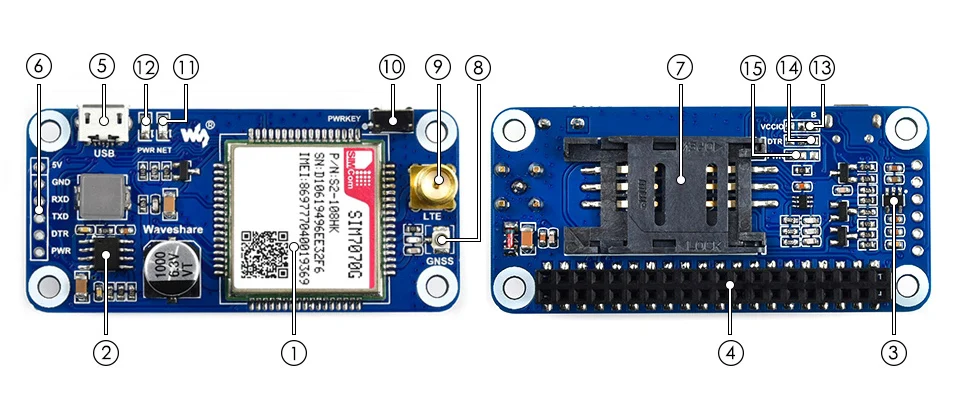

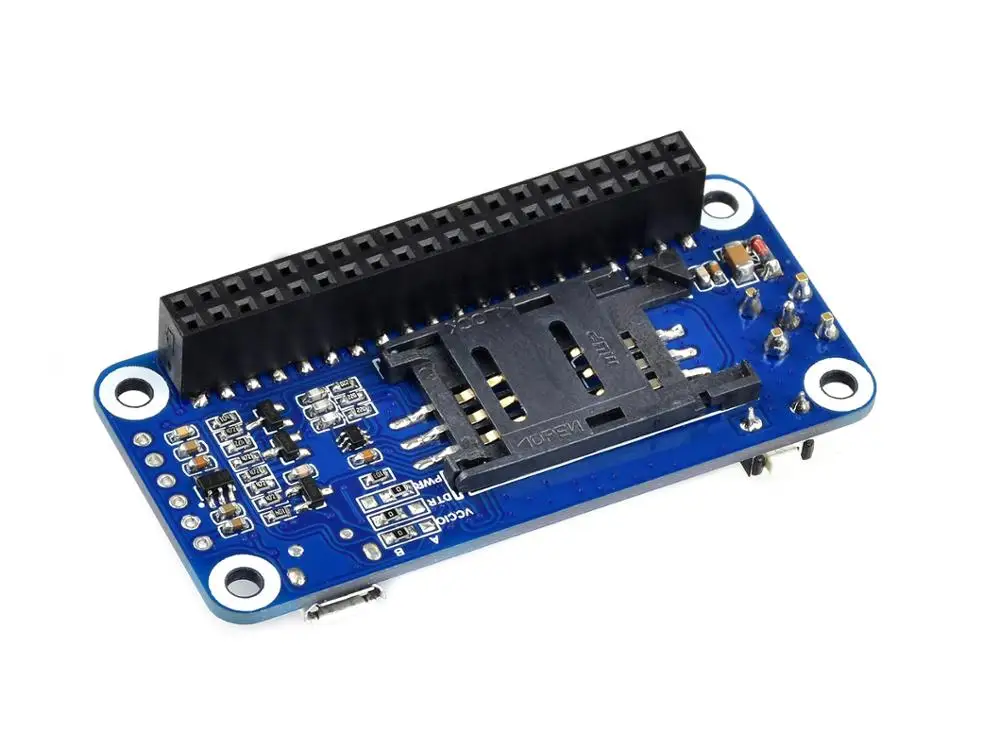

Что на борту
SIM7070G
Чип питания MP1482
Чип питания RT9193-33
Разъем Raspberry Pi GPIO
Для подключения к Raspberry Pi
Интерфейс USB
Для тестирования команд, получения данных GPS-позиционирования и т. д.
Интерфейс управления SIM7070G
Для подключения к хост-платам типа Arduino/STM32

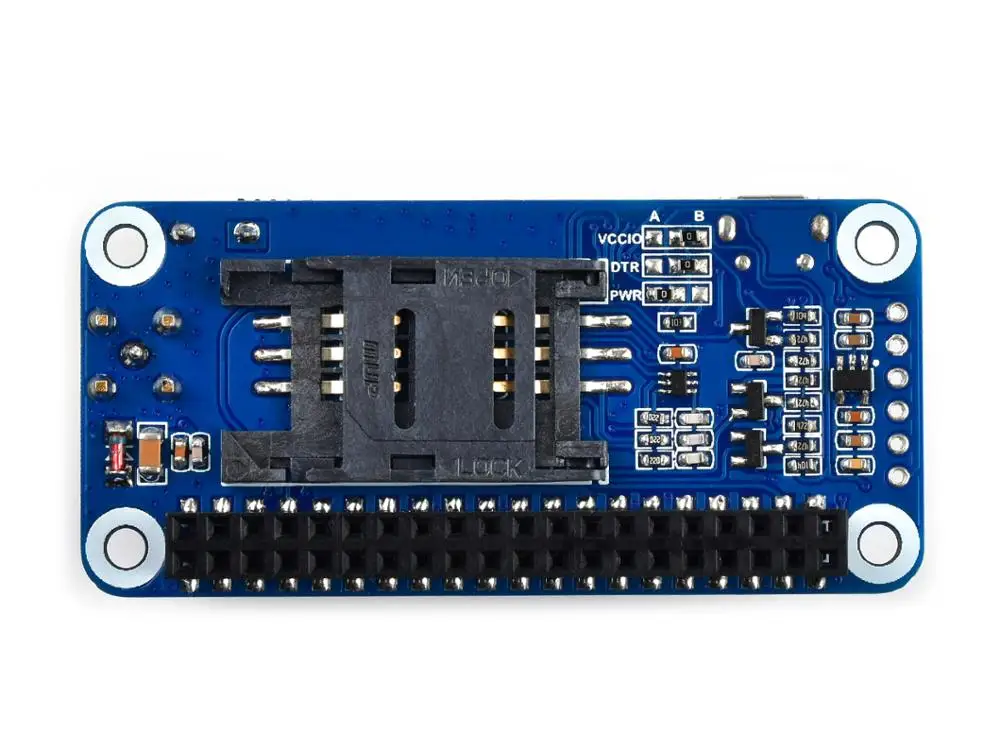

Слот для SIM-карты
Поддерживает только SIM-карту 1,8 в
Разъем антенны GNSS
Разъем антенны LTE
Ключ питания модуля
Индикатор состояния сети
Индикатор питания
Выбор рабочего напряжения
О: Установите уровень IO как 5 В
B: Установите уровень IO как 3,3 В (по умолчанию)
Выбор DTR
О: DTR подключен к P26
B: DTR отключен (по умолчанию)
Выбор PWR
О: PWR подключен к P4 (по умолчанию)
B: PWR подключен к источнику питания

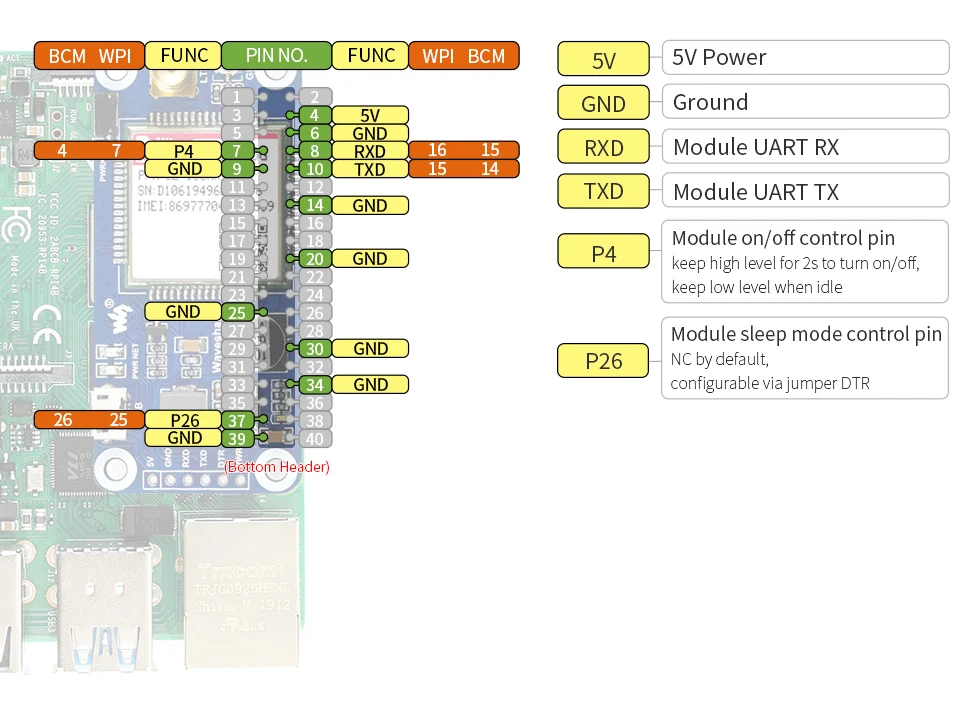

Определение распиновки

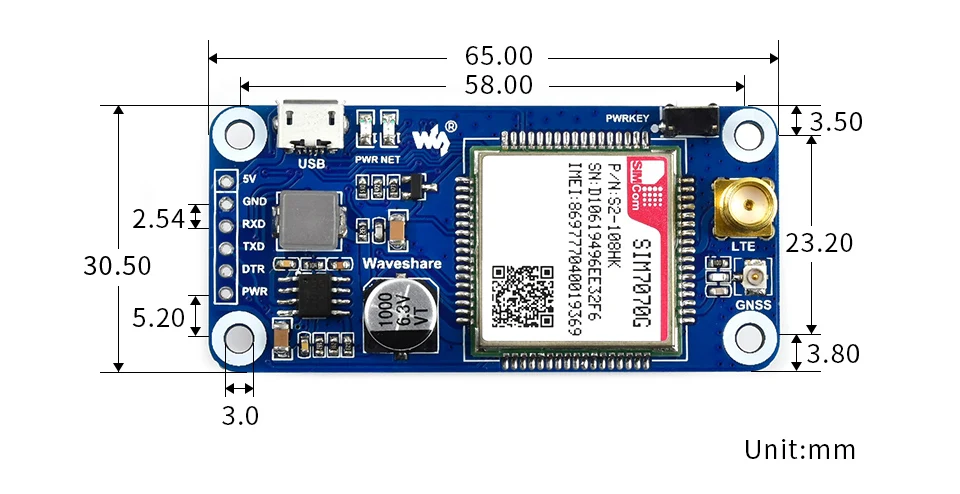

Габаритные размеры
Ресурсы и услуги
Вики:Www.waveshare.com/wiki/SIM7070G_Cat-M/NB-IoT/GPRS_HAT
* Ресурсы для разных продуктов могут отличаться, пожалуйста, проверьте страницу Вики, чтобы подтвердить фактически предоставленные ресурсы.
Руководство по выбору
CAT-M и NB-IOT и GSM
CAT-M и NB-IOT
NB-IOT
SIM7000C
SIM7000E
SIM7070G
SIM7080G
SIM7020C
SIM7020E
Применимые регионы
Китай
Европа/Африка/Австралия/Юго-Восточная Азия
Global
Китай
Европа/Африка/Австралия/Юго-Восточная Азия
Браслет
NB-IoT
LTE-FDD: B1/B3/B5/B8
LTE-FDD: B3/B8/B20/B28
B1/B2/B3/B4/B5/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66/B71/B85
LTE-FDD:
B1/B3/B5/B8
LTE-FDD:
B1/B3/B5/B8/B20/B28
Cat-M
B1/B2/B3/B4/B5/B8/B12/B13/B14/B18
/B19/B20/B25/B26/B27/B28/B66/B85
Н/А
GSM
GPRS/EDGE 900/1800 МГц
GSM/GPRS/EDGE 850/900/1800/1900MHz
Н/А
Н/А
GNSS
GPS, ГЛОНАСС, BeiDou, Galileo
Н/А
Скорость передачи данных
NB-IoT (кбит/с)
34(DL)/66(UL)
136(DL)/150(UL)
136(DL)/150(UL)
26,15 (DL)/62,5 (UL)
Cat-M(Kbps)
300(DL)/375(UL)
589(DL)/1119(UL)
589(DL)/1119(UL)
EDGE(Kbps)
236,8 (DL)/236,8 (UL)
236,8 (DL)/236,8 (UL)
GPRS (кбит/с)
85,6 (DL)/85,6 (UL)
85,6 (DL)/85,6 (UL)
Особенности программного обеспечения
Сетевой протокол
TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT и т. д.
Обновление прошивки
USB
UART
Аппаратные интерфейсы
Слот для SIM-карты
1,8 в/3,3 В
1,8 в
1,8 в
1,8 в/3,3 В
UART
Поддерживает AT-команды
Поддерживает AT-команды, обновление прошивки
USB
Поддерживает тестирование команд AT, позиционирование GPS, обновление прошивки и т. д.
Только для внешнего источника питания
Разъем антенны
Антенна LTE (SMA) + антенна GNSS (IPEX)
Антенна LTE (IPEX) + антенна GNSS (IPEX)
Антенна LTE (SMA)
Приложения
Примеры
Счетчики, дистанционное управление, умный дом, умный город, интеллектуальное сельское хозяйство и т. д.
