Последнее обновление: 13.10.2024
Особенности:
Область применения:
Этот продукт имеет один нормально открытый контакт, для электрических транспортных средств, телекоммуникационного оборудования, инженерного оборудования, автомобильных батарей, электрических вилочных погрузчиков, поездов, кораблей, электронных систем управления, таких как источник бесперебойного питания.
Технические параметры:(Версия 1,31)

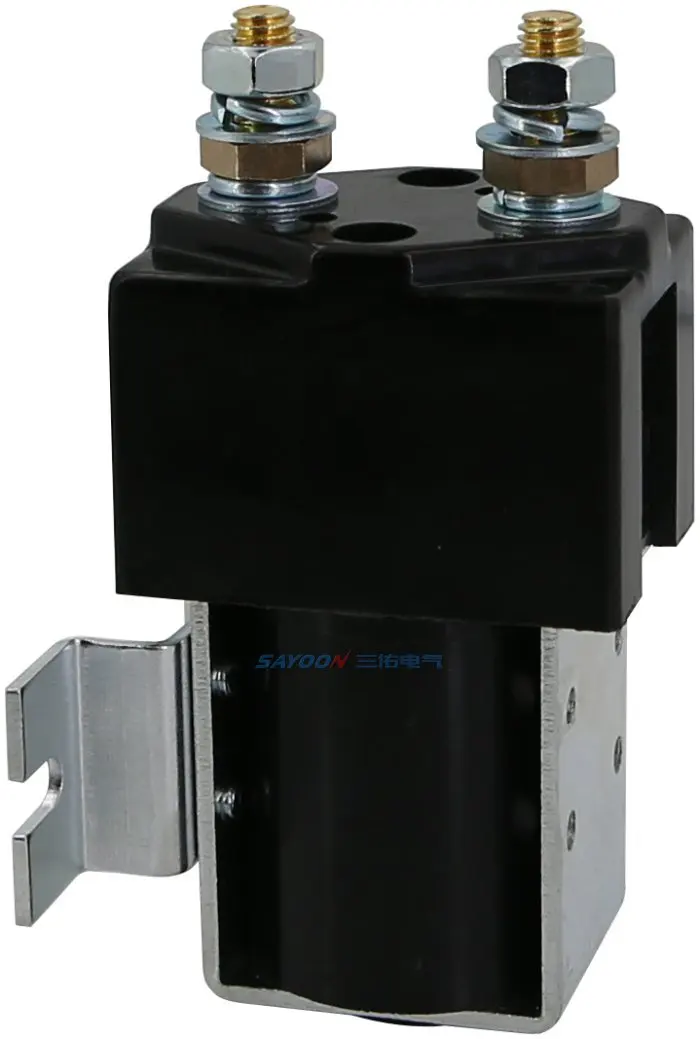

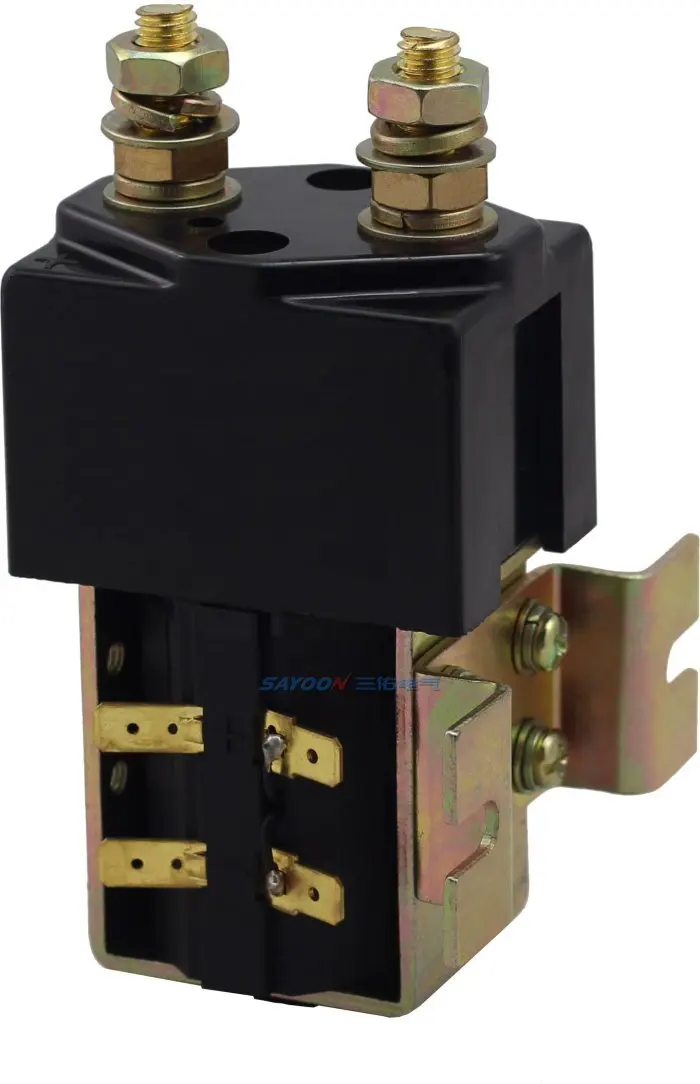

Sayoon Вид продукции
CZW300A
Форма обратной связи 1 нет Номинальное напряжение катушки (DC V) 6 в, 12 В, 24 В, 36 В, 48 В, 60 в, 72 в, 84 в, 120 В, 150 в, 220 В и т. д. Контактное напряжение (DC V) ≤ 80V Номинальный ток нагрузки контактной цепи 48V (A) 300A Стандартное падение напряжения через контакты на 100A ≯ 80mV Охлаждающее Натяжное напряжение при (20 ± 5)℃ (V) ≯ 70% Понижающее напряжение охлаждения при (20 ± 5)℃(V) В1 35%, В1 5% Диапазон рабочего напряжения 40 градусов Цельсия катушки 0,8-1.2Us Выпадающее время (контакты n/o для открытия) 40 г-жа Время работы (контакты n/o для закрытия) 10 мс Подключите максимальное время контакта 10 мс Отсоедините максимальное время контакта 3 мс Сопротивление изоляции 20MΩ Электрическая прочность, чтобы противостоять Регулятор напряжения тока 50Hz/60Hz 1000VAC 1 минуту Типичные токи неисправностей, которые могут быть разорваны 1000A/5 мс при 48V/DC Мощность катушки (Вт) От 12 до 18 лет Повышение температуры катушки (к) ≤ 85 Повышение температуры на исходящем терминале (K) ≤ 65 Электрическая жизнь 20000 раз Срок службы 300 тысяч раз Работа Спецификация Непрерывный или прерывистый Контактного материала Защити цепи Нагрузки тип терминала M8 Роза Катушка тип терминала 6,3 мм стержни лопаты Вспомогательная контактная номинальная нагрузка (Выберите) 2A/48VDC, 5A/24VDC Тестирование организаций по сертификации Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространстваПримечание: Что касается различных условий использования клиентов, которые требуют разного фокуса функций, и для улучшения комплексных свойств наших продуктов, sayoon может регулировать параметры катушки, повышение температуры и так далее. Вышеуказанные параметры только для справки, для получения подробной информации, пожалуйста, обратитесь к Руководству по выбору и использованию контактора SAYOON DC.
Схема установки:
Схема подключения:
Механические возможности и использование окружающей среды:
Контактный свинец M10 затягивающий крутящий момент (N.m) ≯ 9,0 соответствующие Крутящий момент для катушки (N.m) ≯ 0,8 соответствующие Температура окружающей среды -25 ~ + 70 ℃ Относительная влажность + 20 ℃ 98% Вибрация частота. Atthe фиксированное положение 3G, 1 ~ 50 Гц амплитуда 0,5 мм Сотрясений (60 ~ 100) Время/минута, ускорение ≤ 4g Высота над уровнем моря 2000 м Установка направление Случайным образом Степень защиты IP40 (согласно IEC60947)
По заказу:
Sayoon Вид продукции
CZW300A
U.N.W. 732 г Посылка кол-ва. Для выведения токсинов, 40 шт Монтажный кронштейн типа M горизонтальная (по умолчанию), 1L одна вертикальная, 2L две вертикальные
