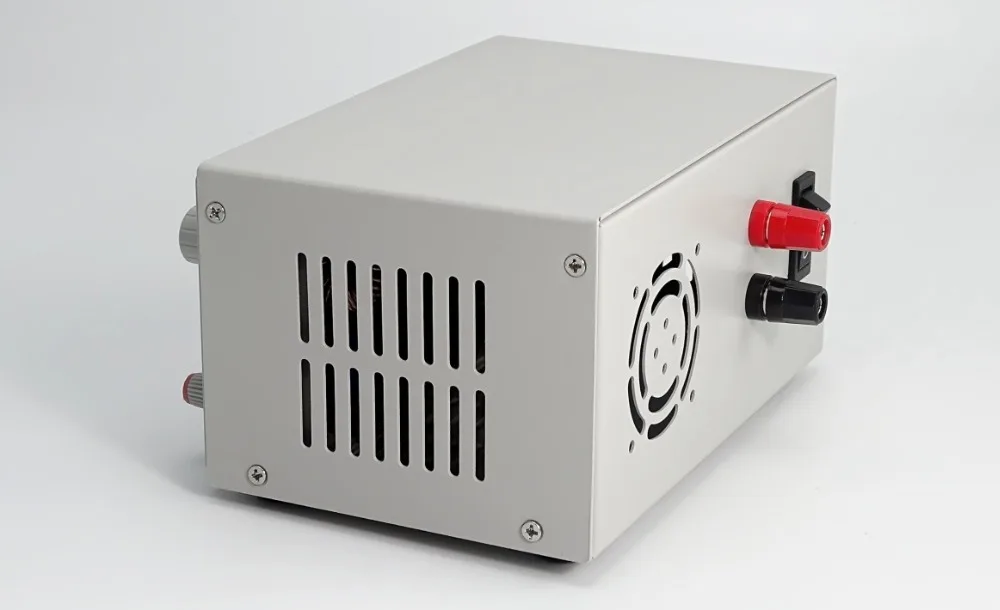

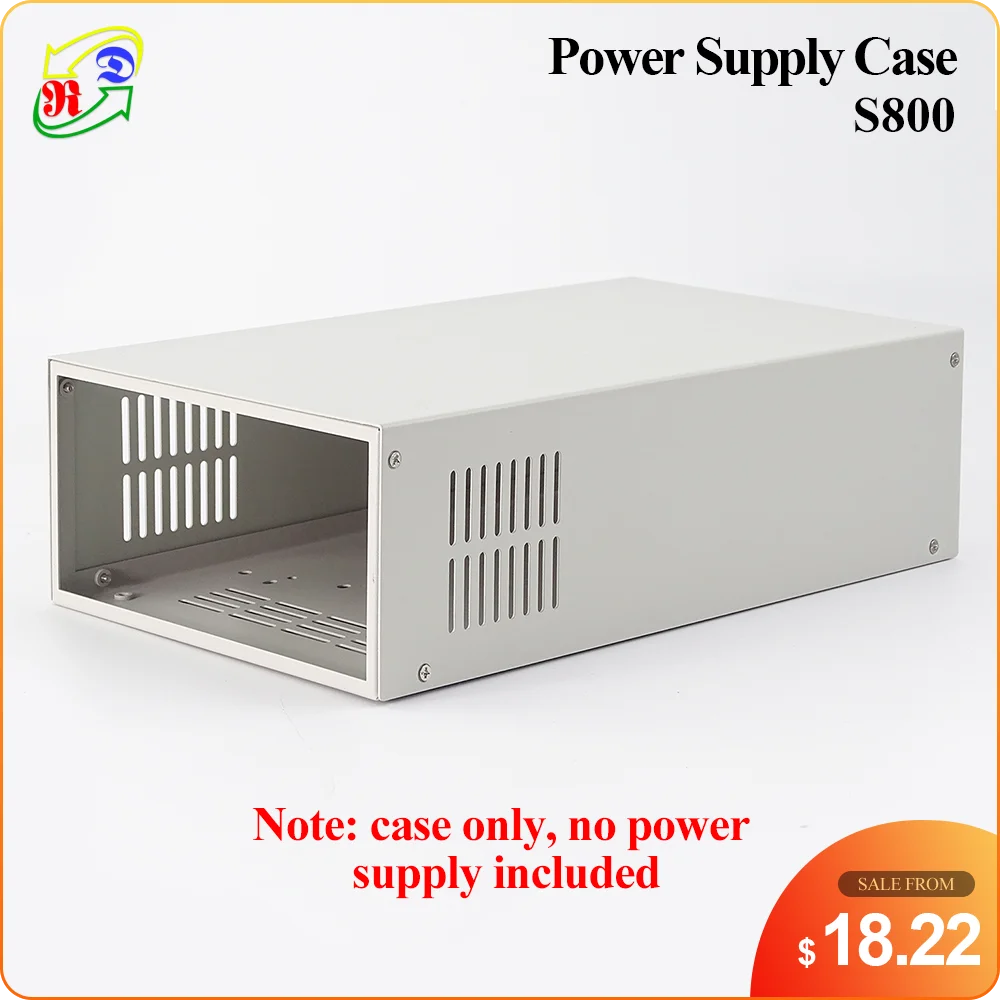

Чехол для цифрового блока питания S800 S12D и переключатель блока питания только для RD6012 RD6018, металлический корпус, не содержит блока питания

800W блок питания может позволить RD6018 выход 18A, либо дождитесь автоматического отключения RD6018 выходом 60V, но он не может позволить RD6018 полный выход 60V/18A, потому что он ниже, чем Максимальная выходная мощность RD6018(1080W)

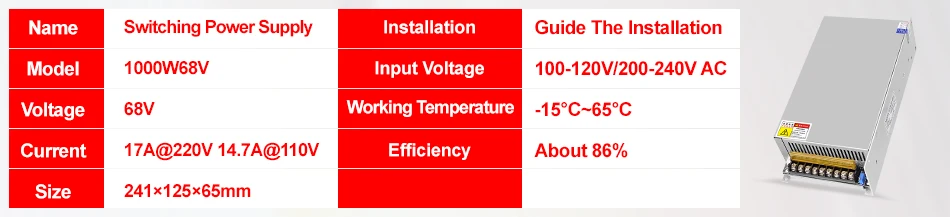

1000 Вт PSU 68 в 17а выход на 220 В AC вход, он может позволить RD6018 полный выход, но это 68 в 14,7a (около 1000 Вт) на 110 В AC вход, таким образом, он не может позволить RD6018 полный выход, пожалуйста, установите предел мощности до 950 Вт в настройках RD6018.

Примечание перед покупкой:

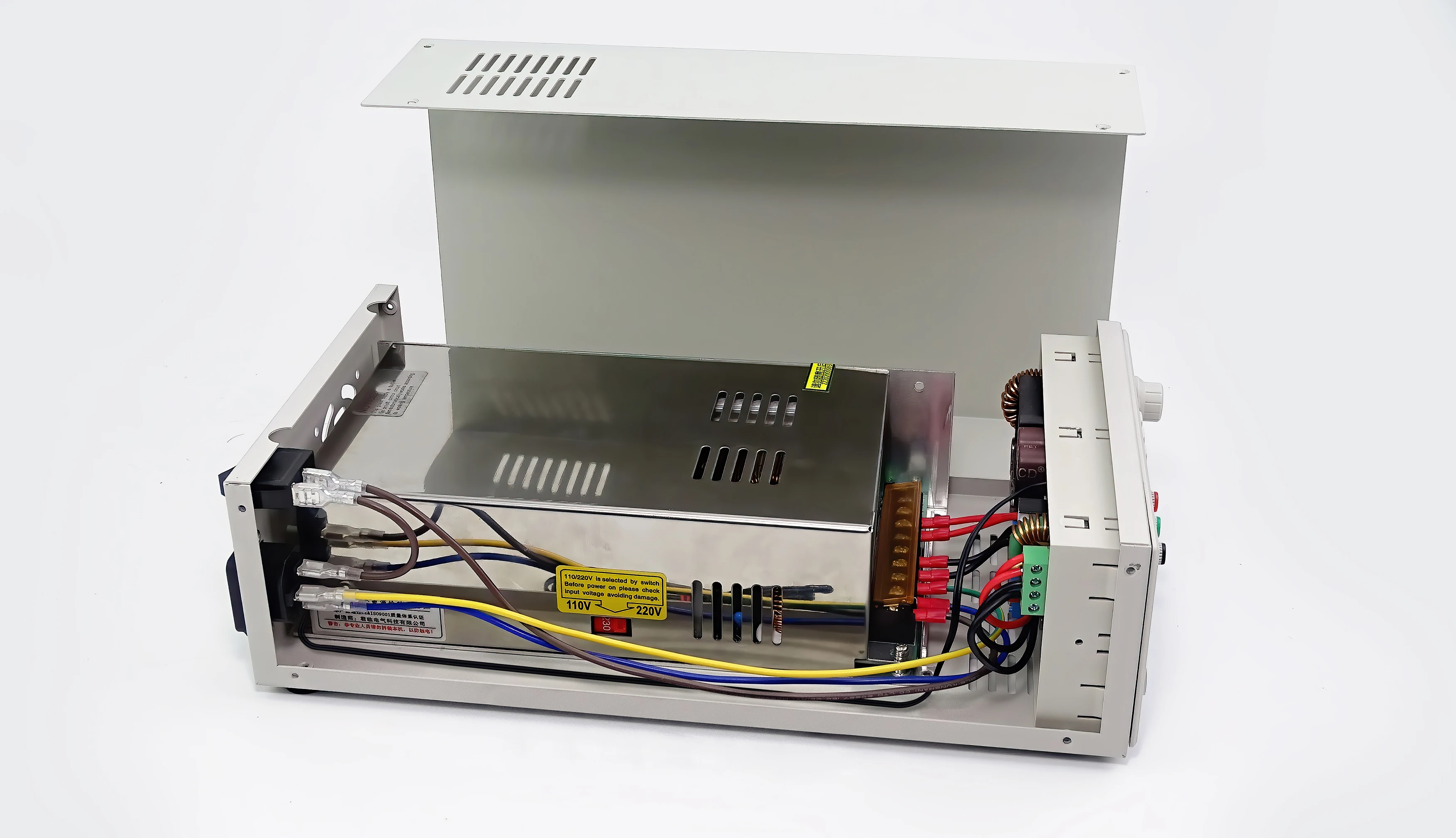

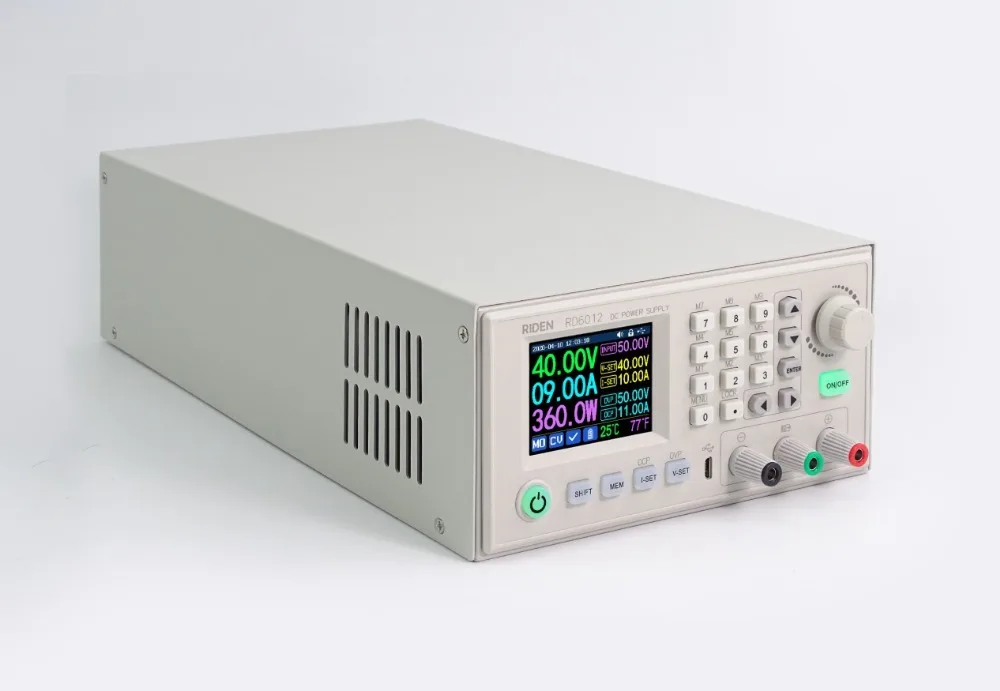

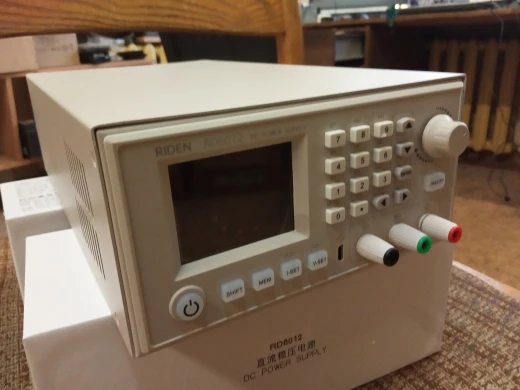

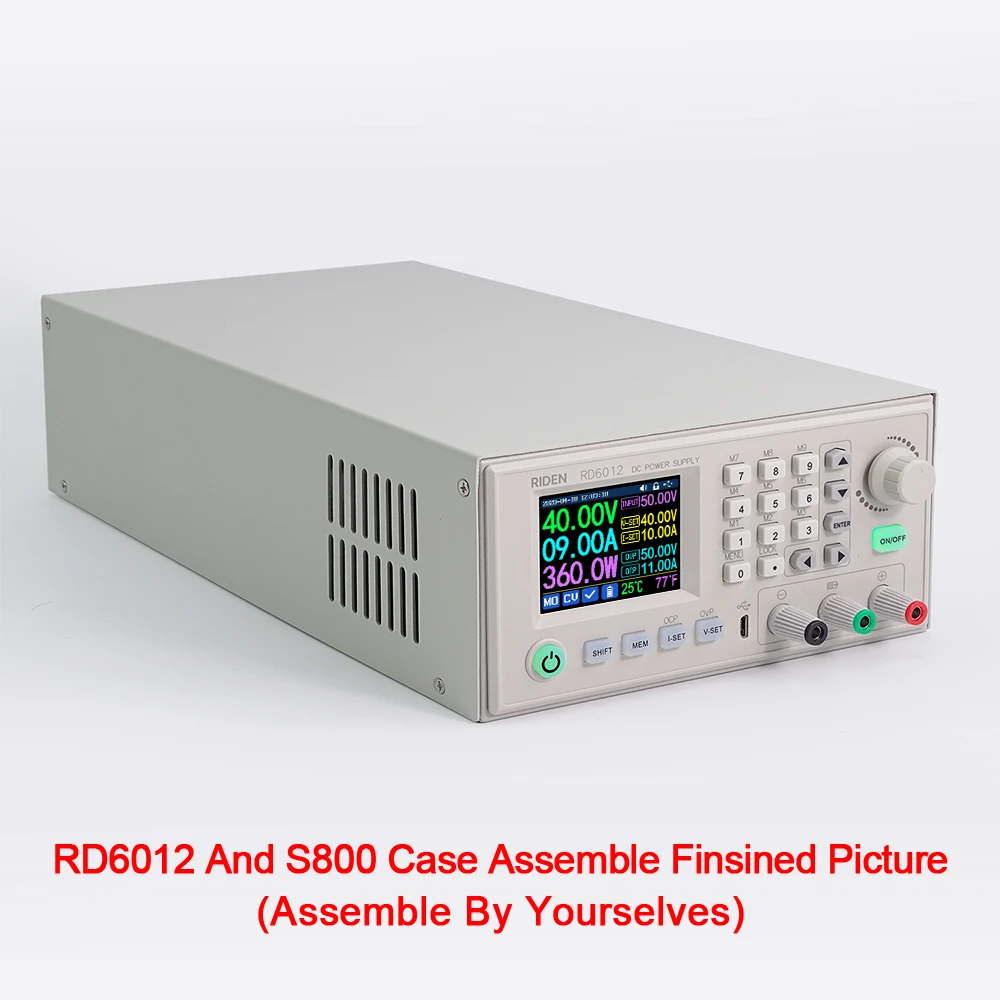

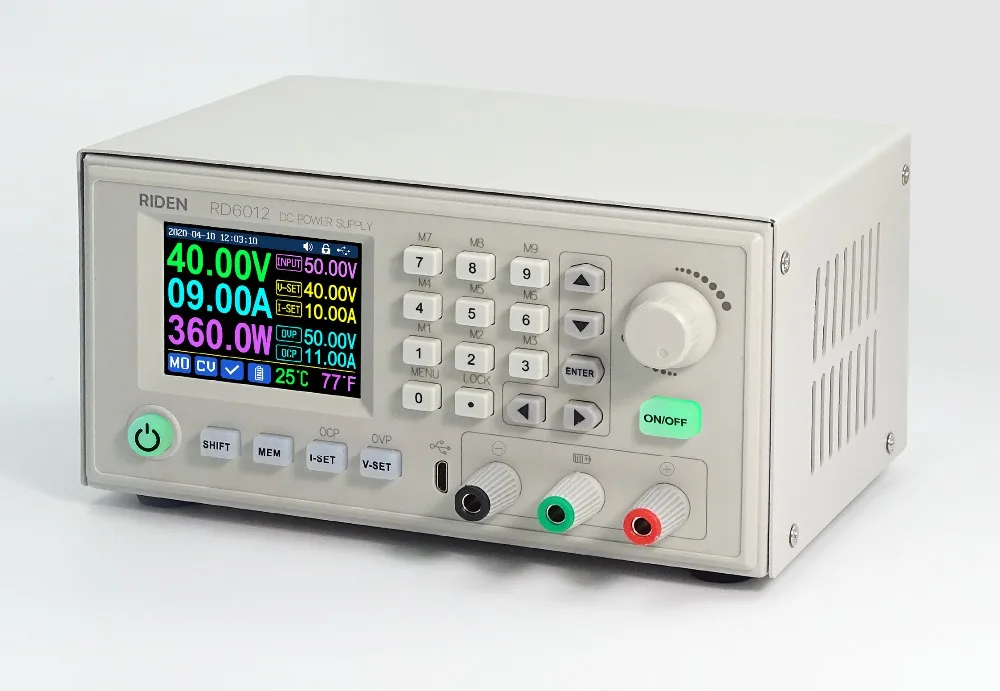

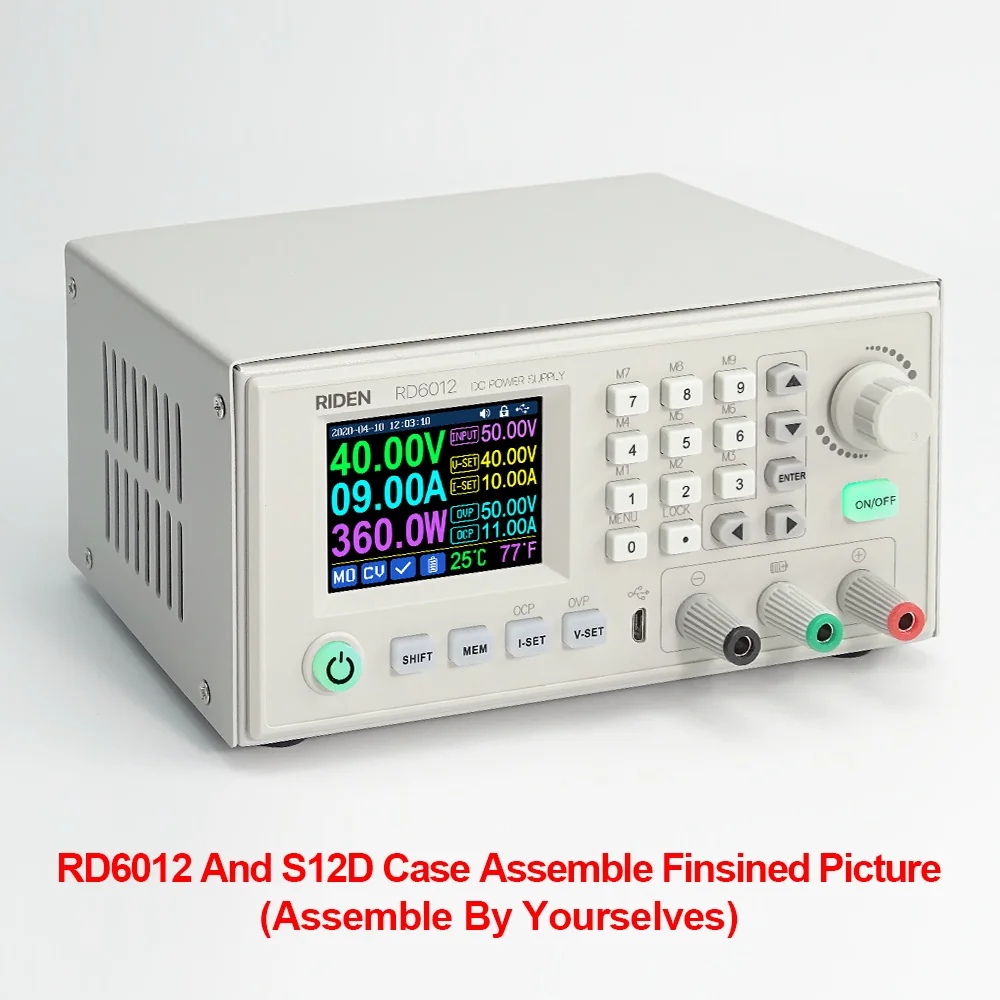

1, эти 2 вариантаЧехол S800 и чехол S12DТолько Чехол, не содержащий источник питания. Некоторые фотографии показывают, что установка завершена RD6012, переключатель питания и чехол.

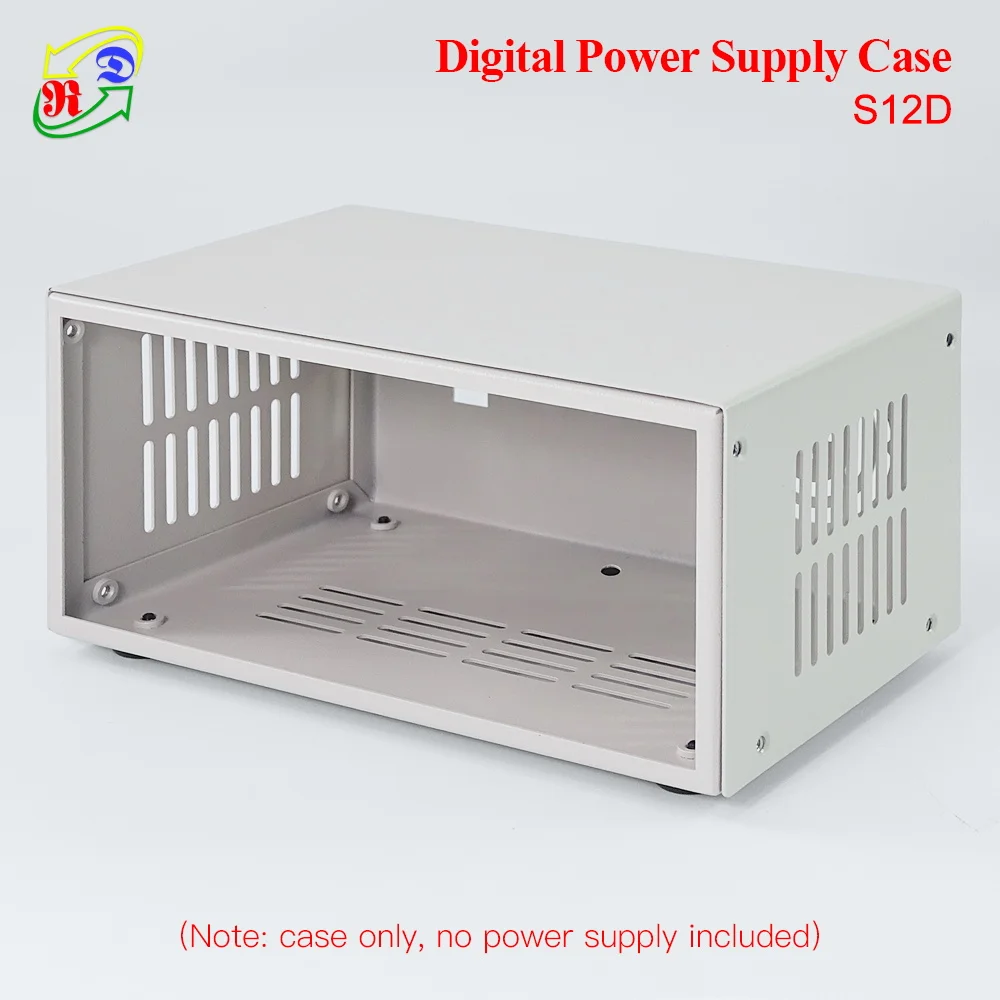

2. Есть 2 варианта,Чехол S800 и чехол S12D. Чехол для S800, вы можете поместить AC-DC выключатель питания и RD6012 в этот чехол. Для S12D вы можете поставить только RD6012.

RD6012/RD6018/RD6012P/RD6024 и S800 чехол Инструкция по сборке:https://drive.google.com/drive/folders/1LNymuq8olL32XDJXZFeQow7xtbuP6bMI?usp=sharing

RD6006/RD6006P/RD6012/RD6012P/RD6018И чехол S12D Инструкция по сборке:https://drive.google.com/drive/folders/1T66hTdQfkDyEG0yMzu-64BNY5Za8CmSn?usp=sharing

Установочное видео: https:/youtu.be/RkIH9xOx_5M

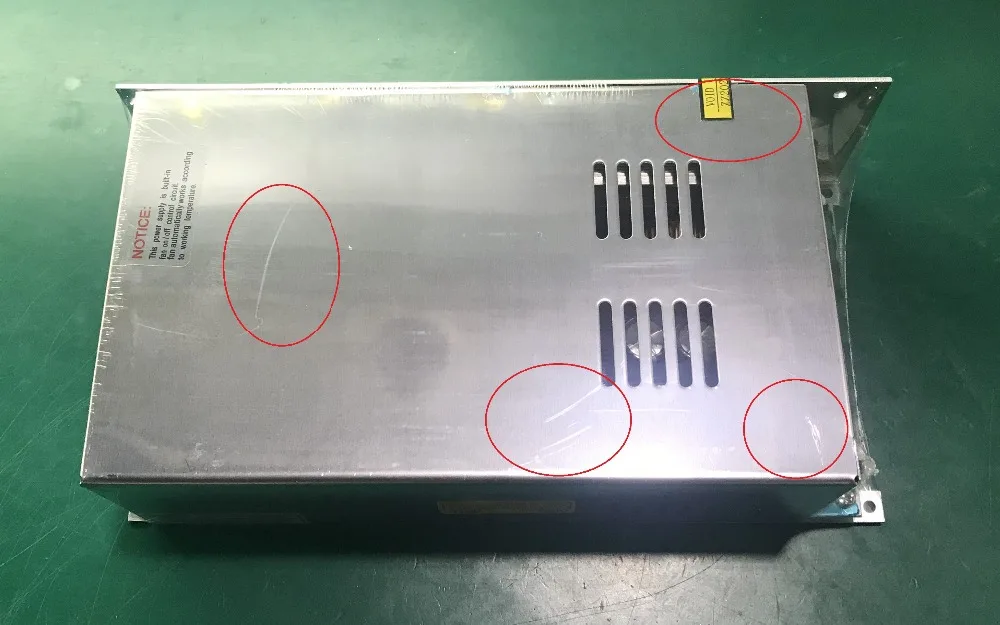

На поверхности могут быть царапины, но это не влияет на производительность продукта, пожалуйста, не будьте слишком придирчивы, и если вы не возражаете, пожалуйста, не покупайте этот продукт

3. Чехол для S800-это просто чехол, который не поддерживает источник питания, но подходит для RD6012/RD6012W и AC-DC источник питания 800w, вы можете купить их отдельно для сборки.

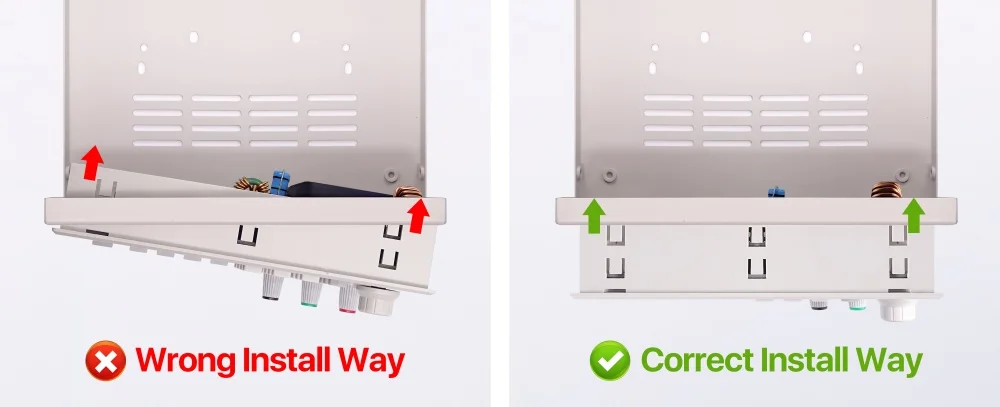

5.Установите Устройство в правильном направлении

Дружеское напоминание:

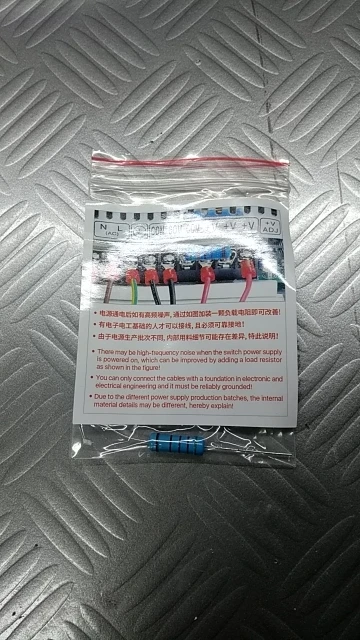

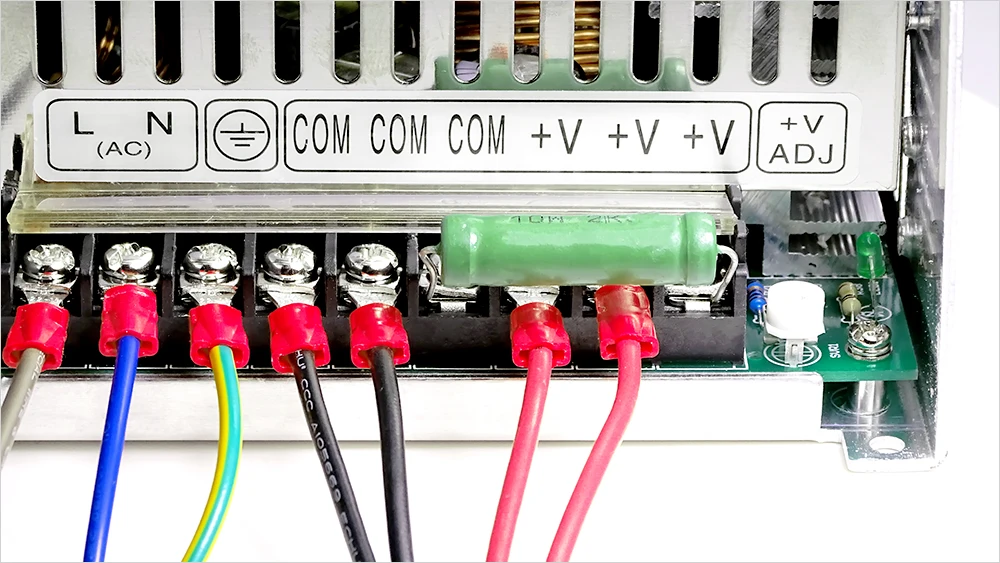

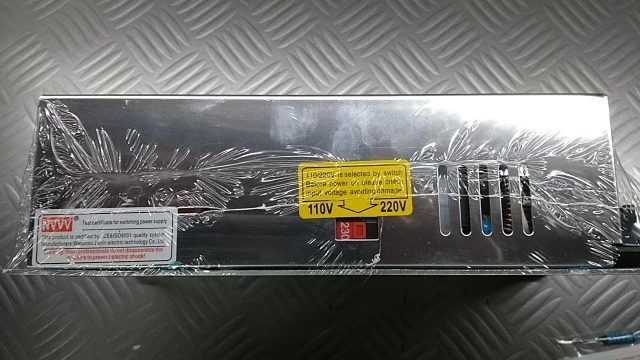

· Может бытьВысокочастотный шумКогда блок питания 800W 65V включен и Нет нагрузки, которая может быть улучшена путем добавления резистора нагрузкиКак показано на рисунке! Но для некоторых людей, они все еще могут слышать шум, если вы против шума, пожалуйста, не покупайте этот источник питания

· Вы можете подключить кабели только с фундаментом в электронной и электрической инженерии, и он должен быть надежно заземлен!

· Из-за экспресс-доставки, некоторые гарантийные этикетки могут быть повреждены, что не влияет на гарантию продукта!

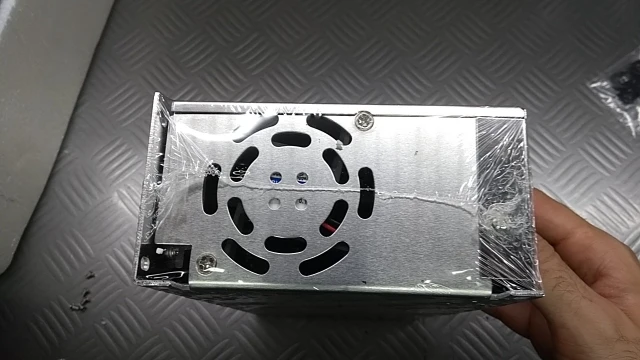

· Из-за различных производственных партий источника питания Детали внутреннего материала могут отличаться, настоящим объясним!

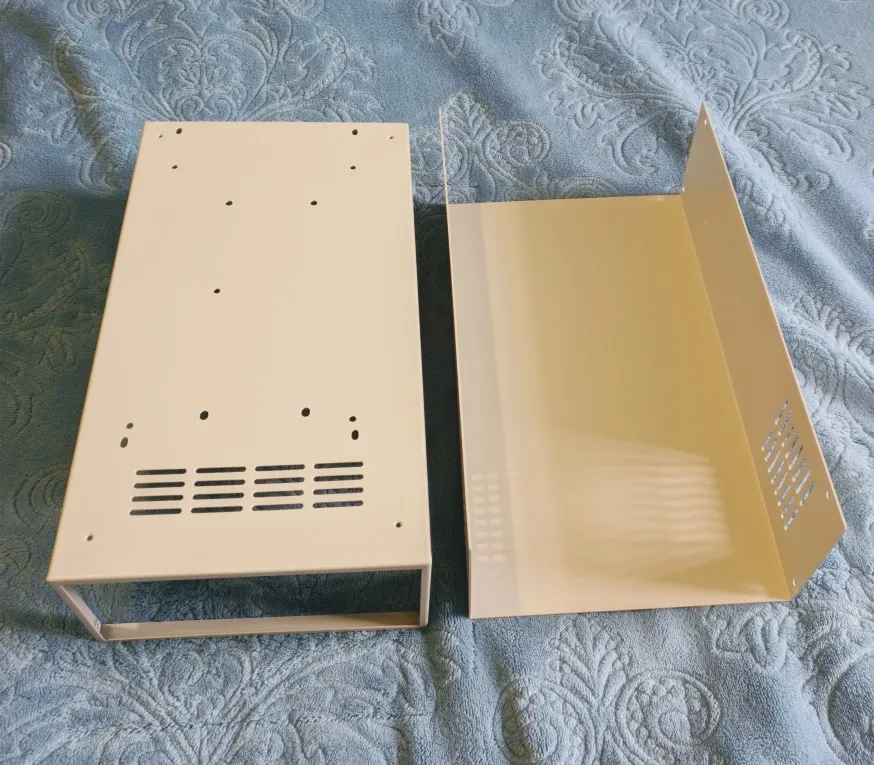

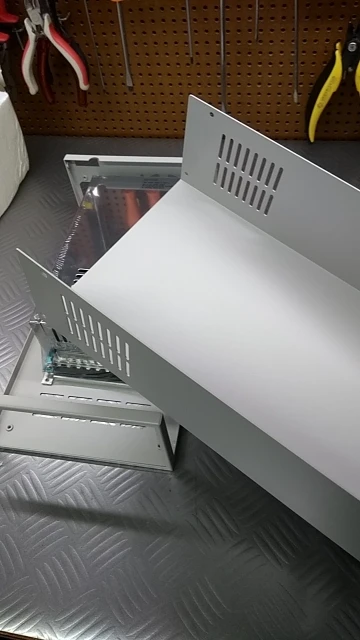

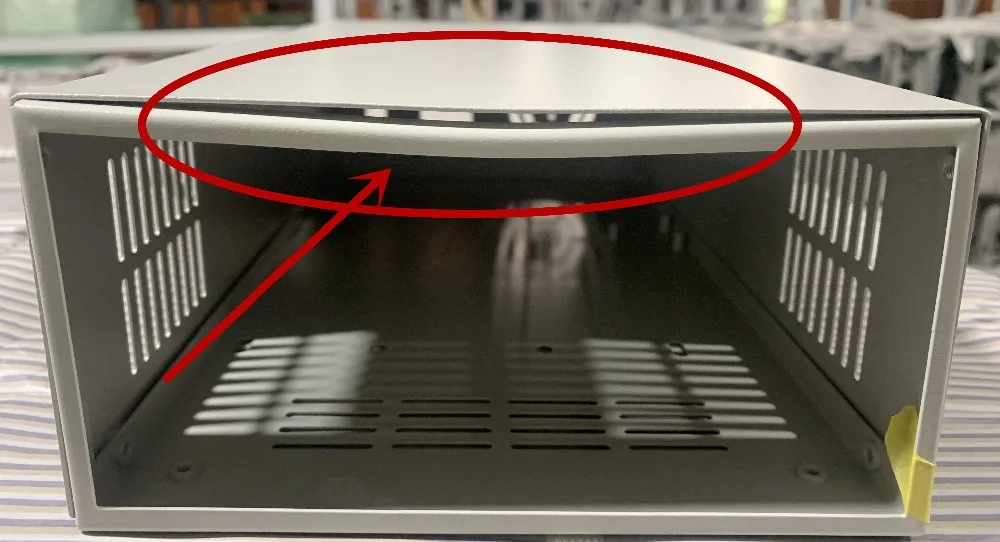

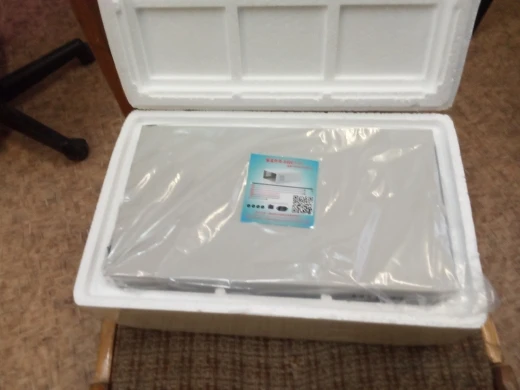

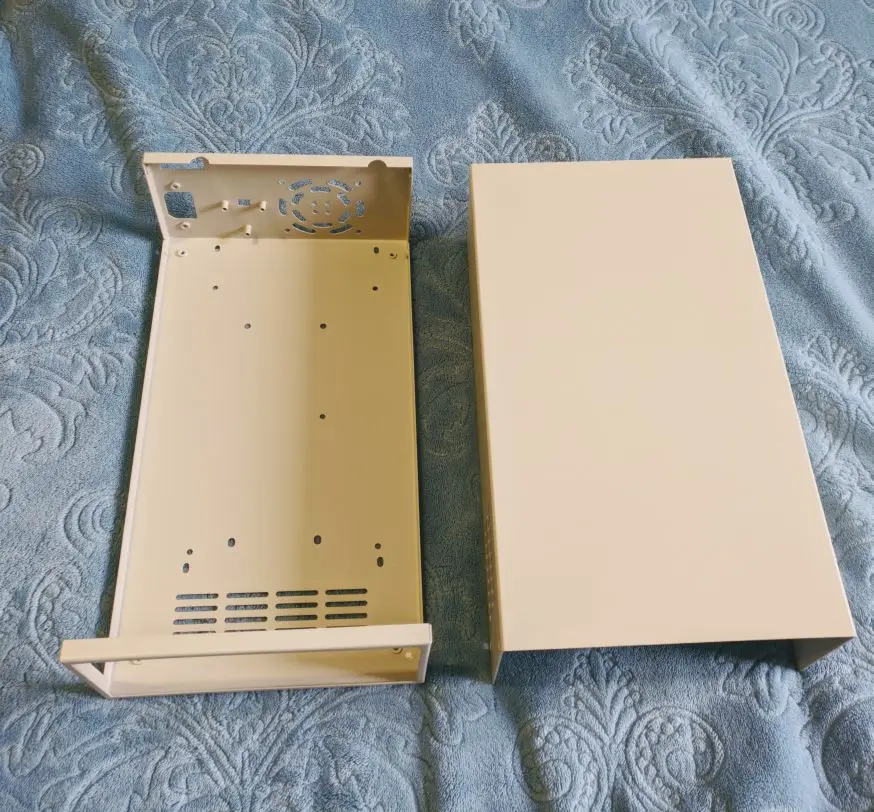

5,Для S800 чехол, длительная доставка,Может бытьЧехол сбоку будет немногоДеформация (как на картинке), вы можете использовать свою руку, это нормально, если вы не возражаете, пожалуйста, прекратите покупку.

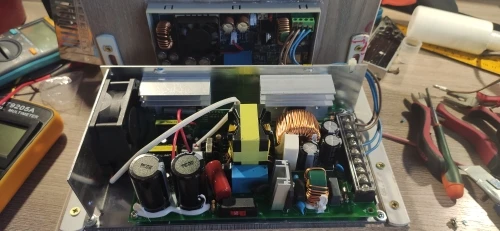

6. Когда intall наш блок питания 800 Вт в наш чехол, пожалуйста, следуйте нашей инструкции по сборке, не снимайте корпус блока питания для использования. После того, как корпус импульсного источника питания будет удален, структурное Изменение системы рассеивания тепла приведет к недостаточному рассеиванию тепла, а некоторые компоненты будут перегреваться и повреждены, В этот чехол мы не предлагаем послепродажный сервис

Чехол S800 Инструкция:

Чехол цифрового источника питания (S800) инструкция по сборке

Этот чехол подходит для RD6012

Дата: 2020.5.11

Уважаемые пользователи, спасибо за покупку аксессуаров для цифрового источника питания-металлический чехол, произведенный Hangzhou Ruideng Technology Co., Ltd. Чтобы вы могли узнать больше о полной функции этого продукта, получите лучший опыт и избегайте неправильного использования. Пожалуйста, внимательно прочитайте эту инструкцию перед сборкой. Сохраните его для справки в будущем.

Внимание:Поскольку процесс сборки включает напряжение, которое превышает безопасность человеческого тела, непрофессионалы не должны работать, вы должны сделать изоляционные и защитные меры во время процесса сборки, И проверьте проводку несколько раз для безопасности, пожалуйста, поместите продукт в местоЧтоДети и старики не могут получить.

Пожалуйста, используйте переключатель питания, который мы рекомендуем, и если вы используете другой источник питания, проверьте, подходят ли положения крепежных отверстий.

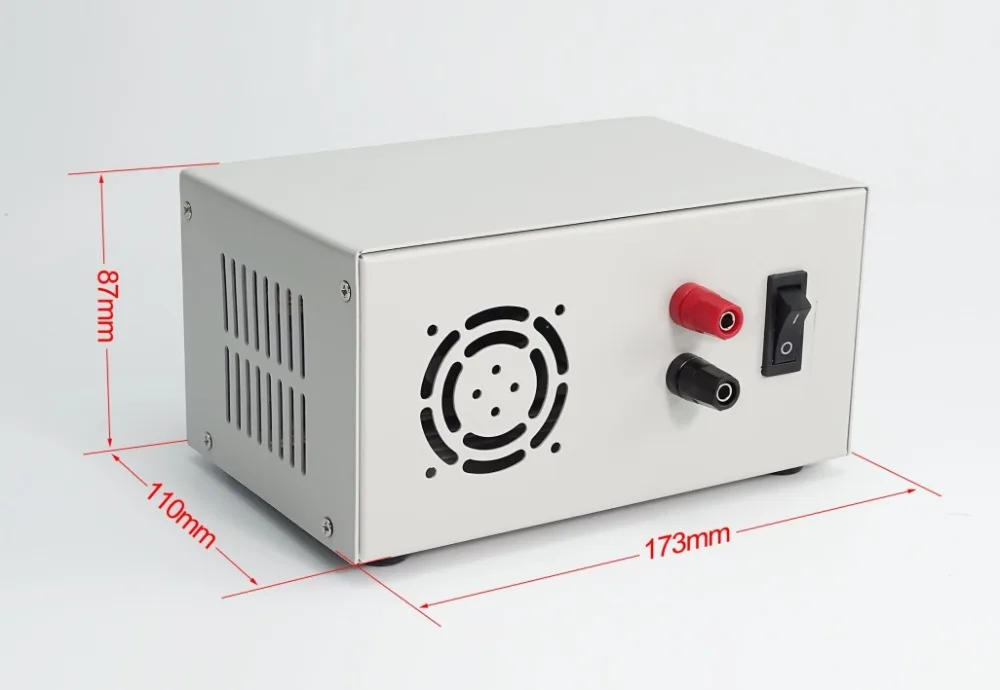

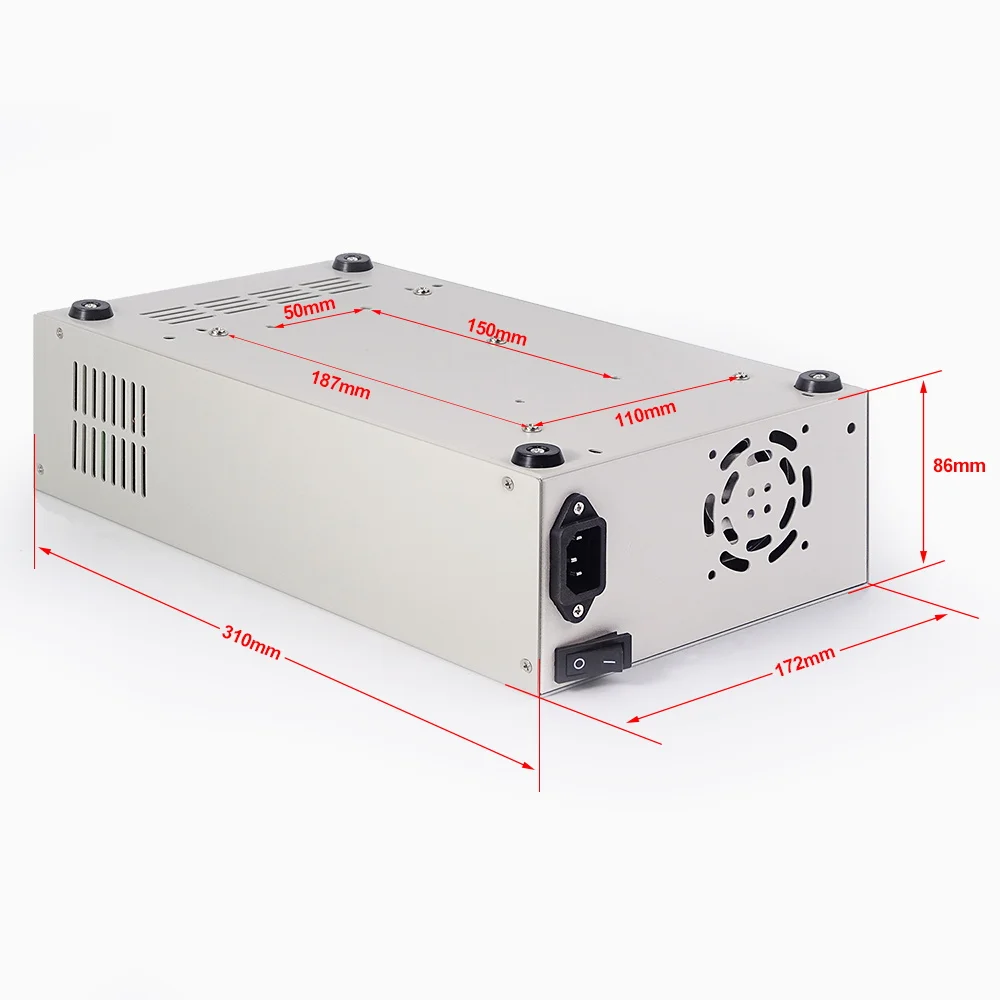

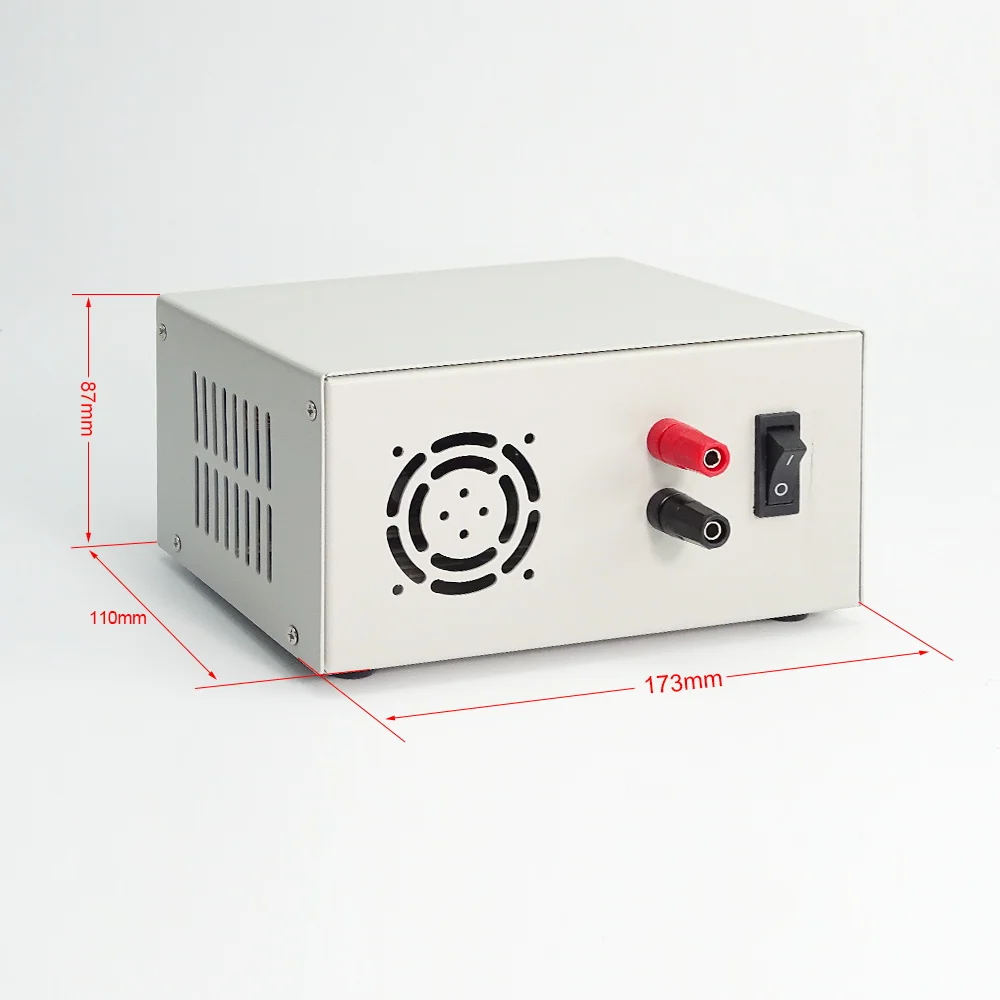

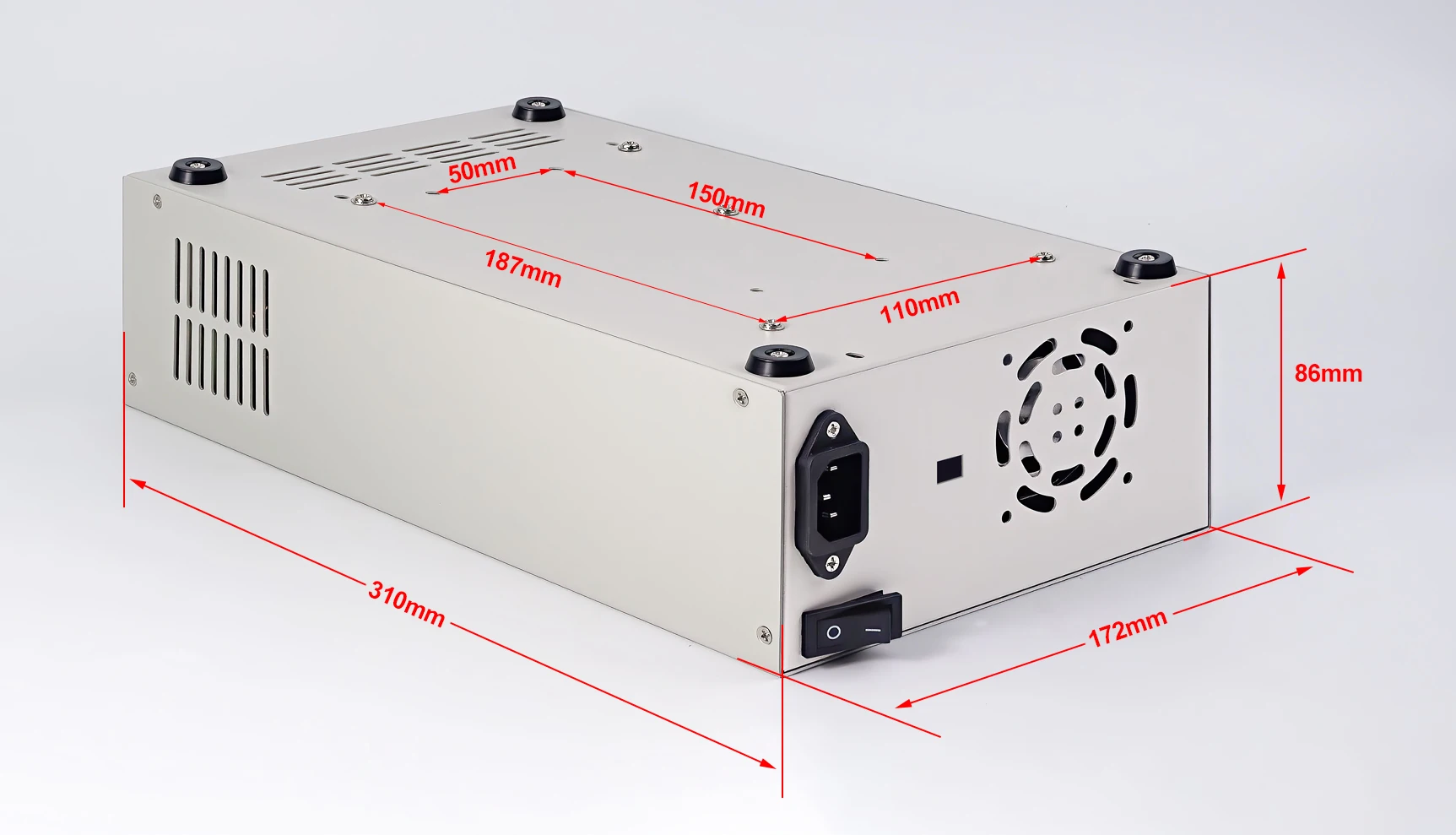

2. Размер продукта

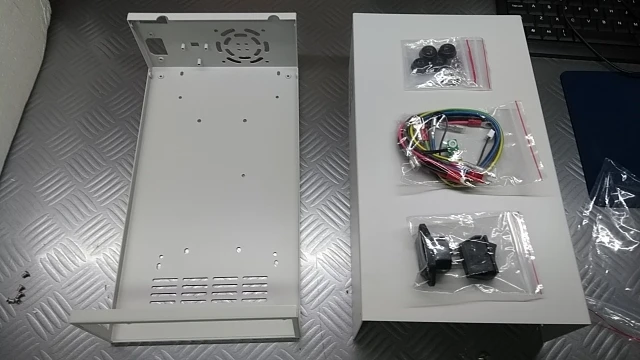

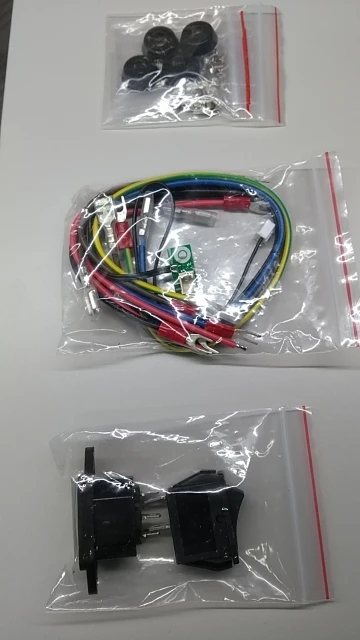

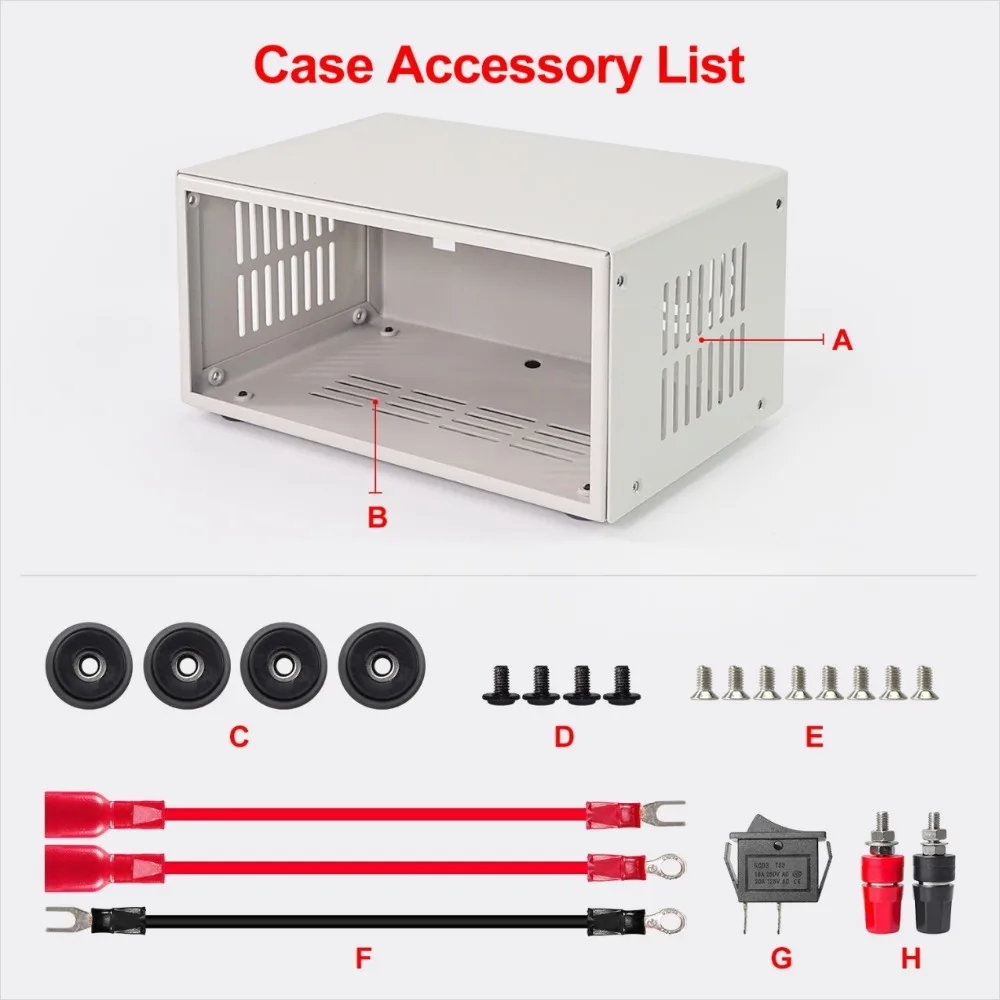

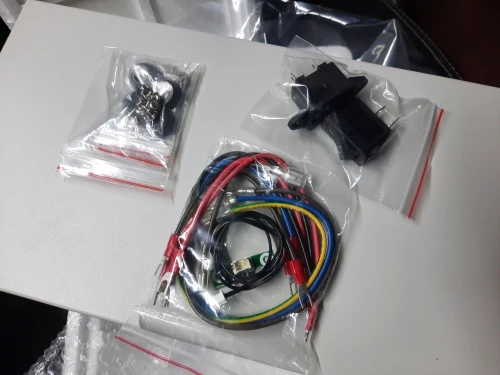

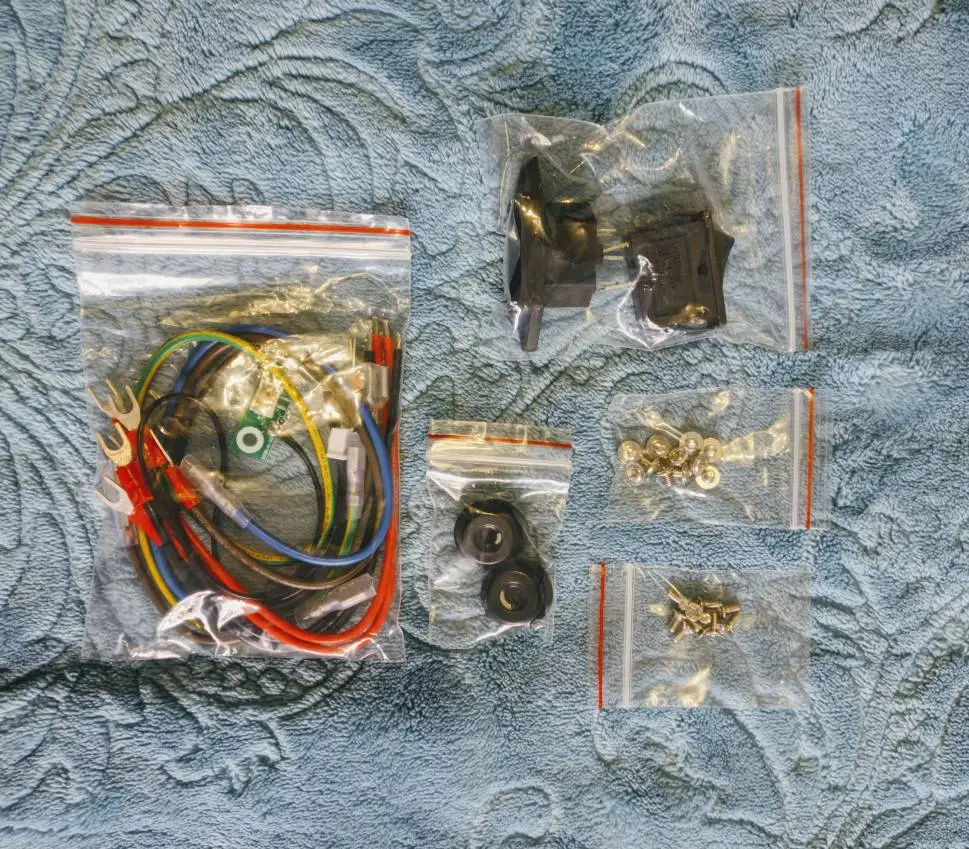

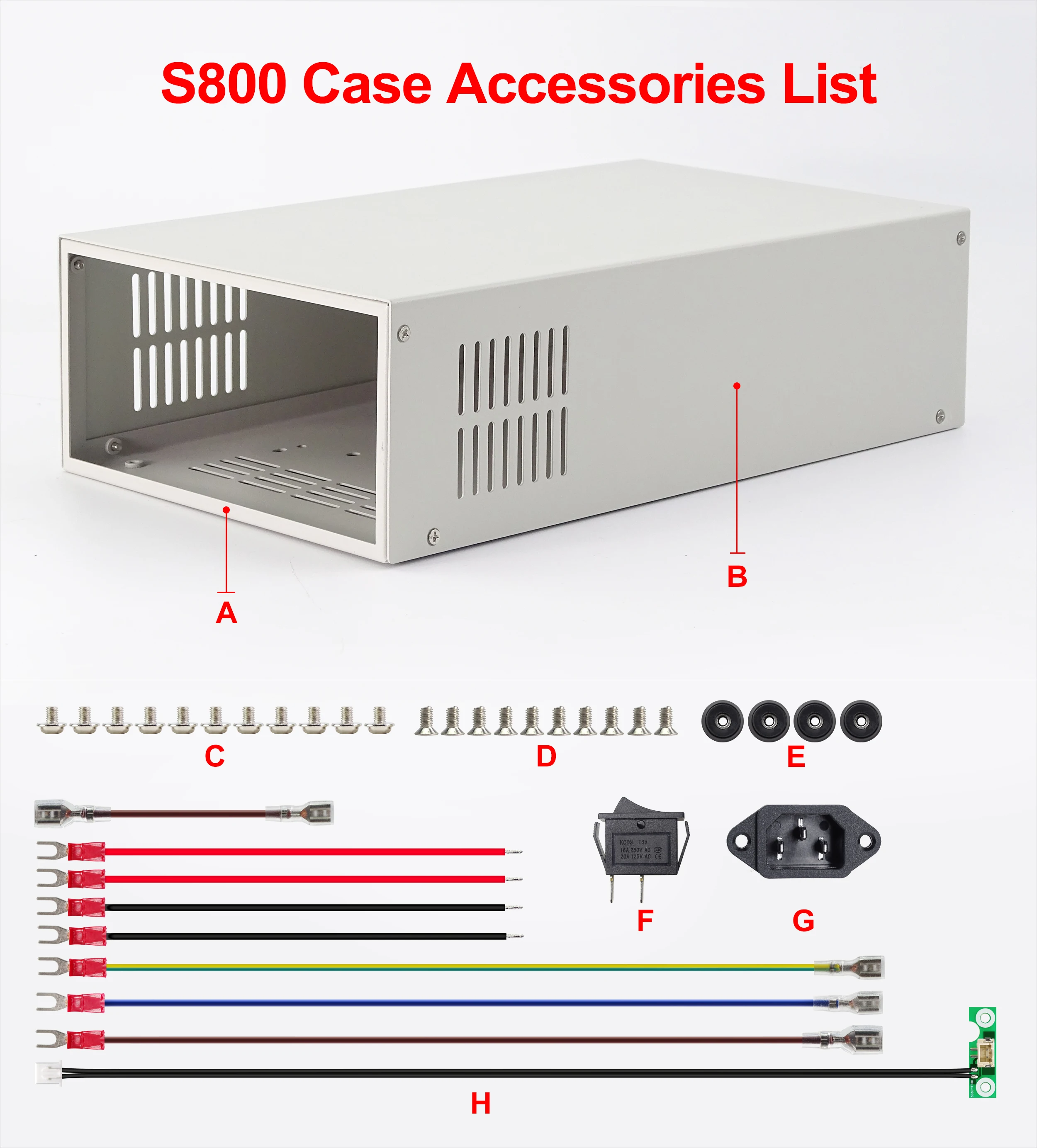

4. Аксессуар Picture4.Accessory Picture4.Accessory Picture4.Accessory изображение

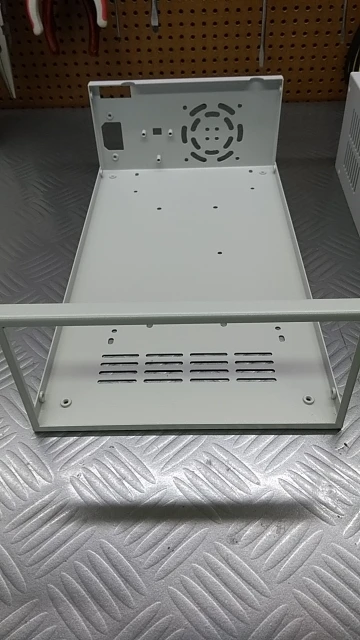

A:Нижняя панель

B:Верхняя частьДоска

C:Винты для фиксации ковриков, удлинительной платы и переключателя питания

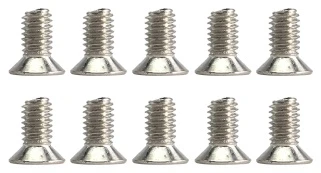

D:Винты для фиксации чехол

И розетка переменного тока

E:Нескользящие коврики

F:Клавишный переключатель

G:Розетка переменного тока

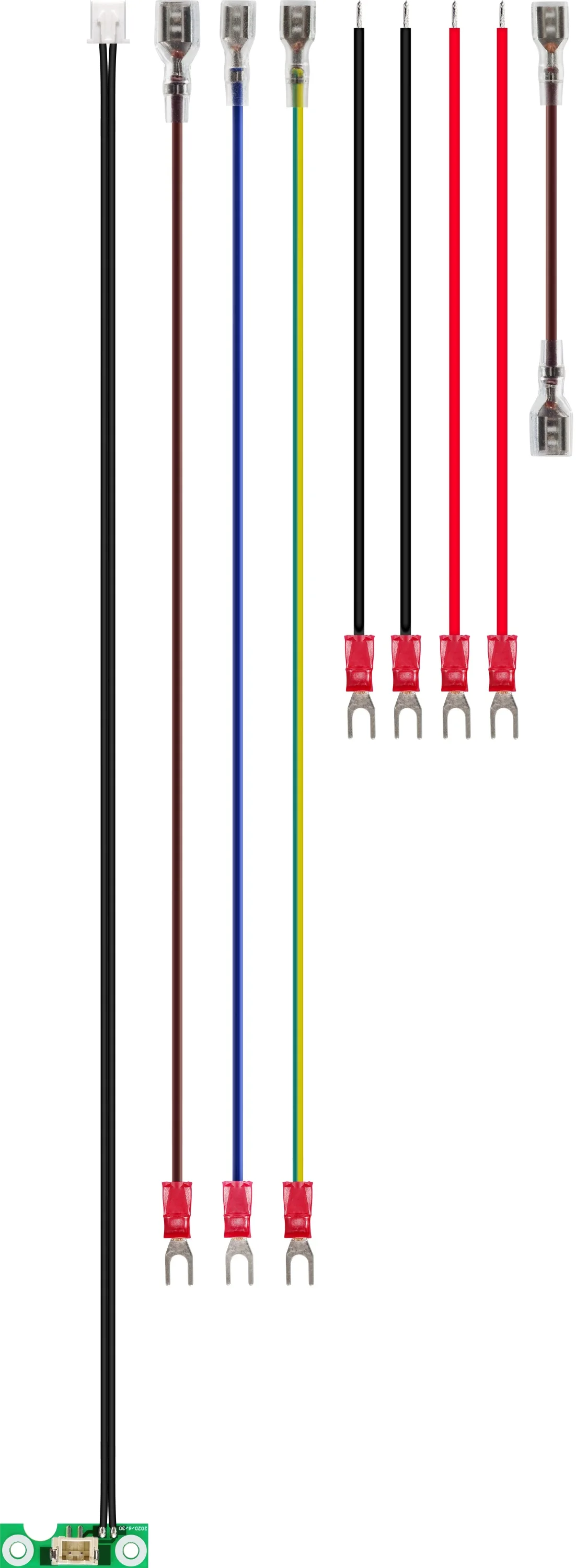

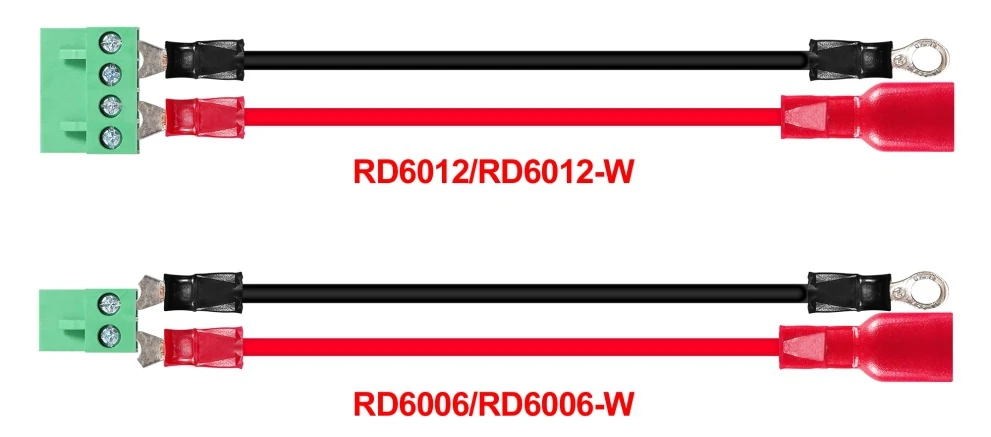

H:Соединительные кабели

5. Процедура сборки

● RD60XXЦифровой источник питания * 1, S800Чехол * 1800 Вт переключатель питания * 1

● Инструмент, аксессуар (DC источника питания, с 3 зубцами кабель, мультиметр, отвертка, тест карандаш...)

● Надлежащая среда сборки

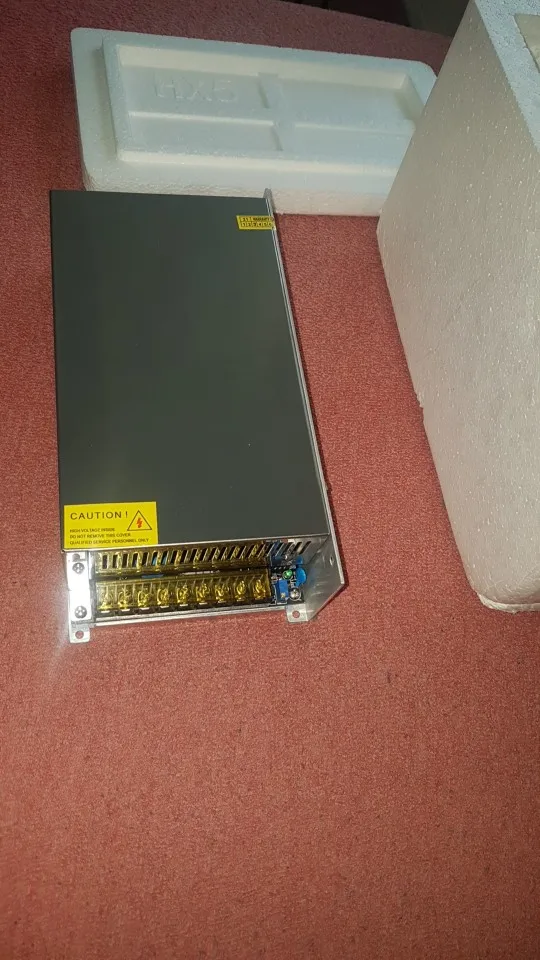

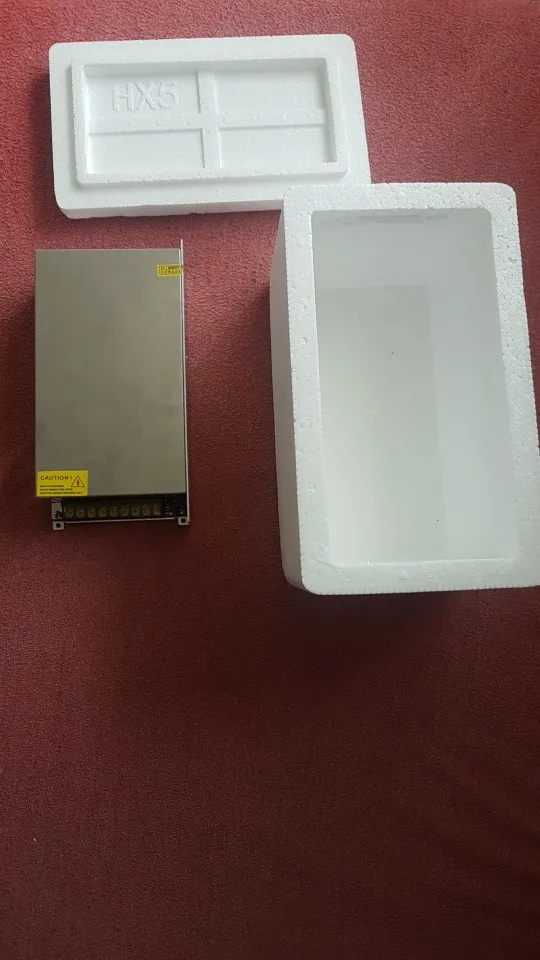

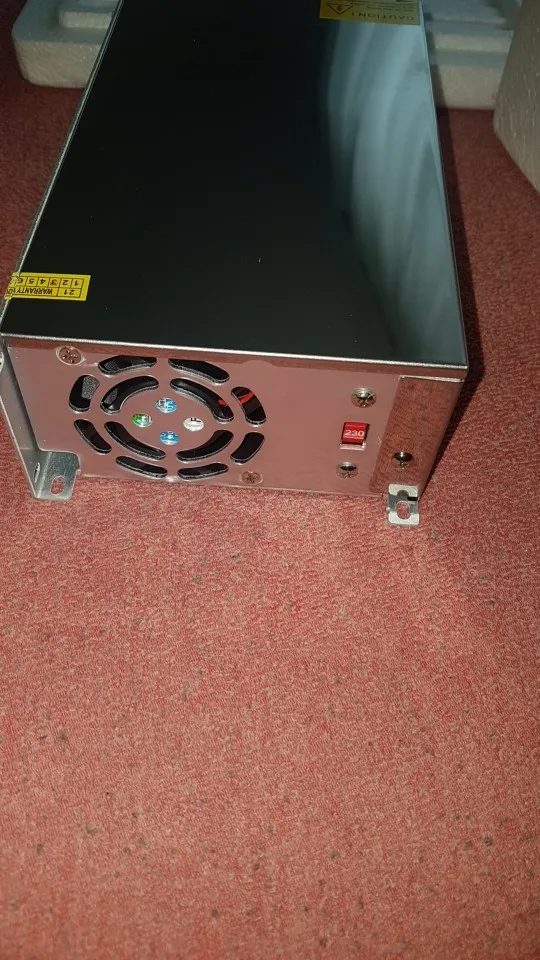

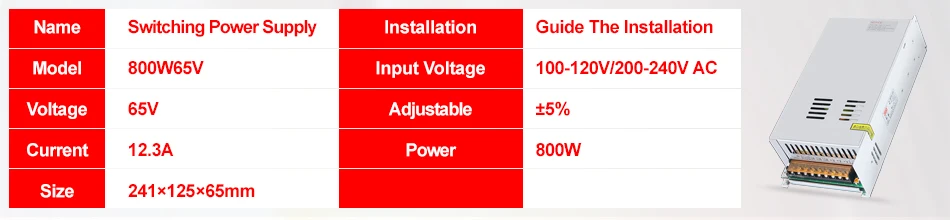

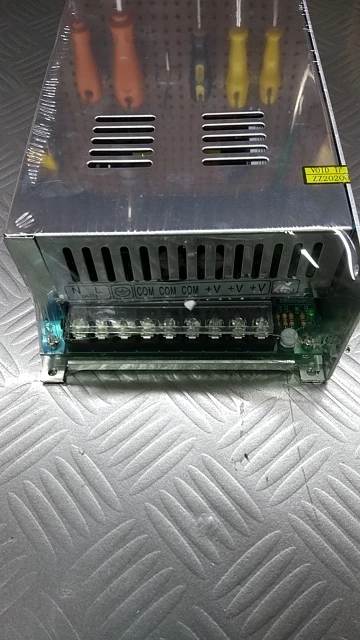

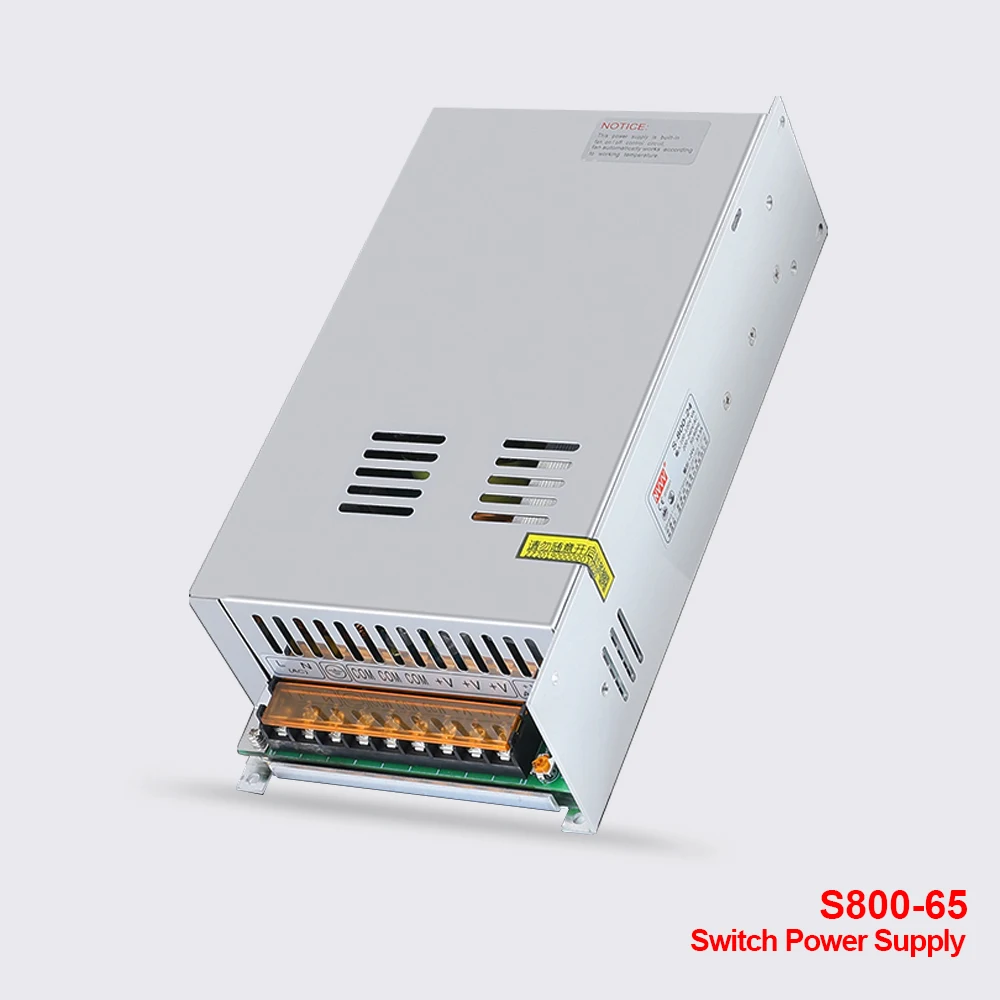

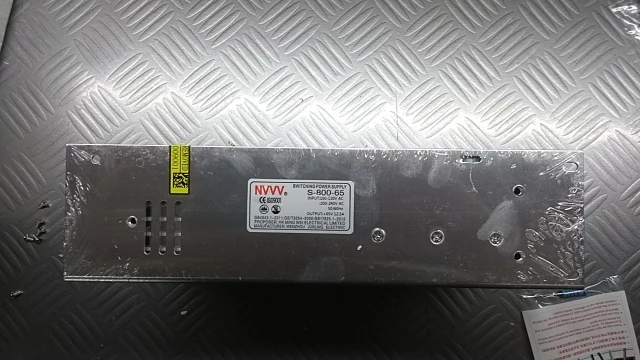

Рекомендуется использовать блок питания 800 Вт, как показано ниже.

Примечание:Материал-чехол немного мягкий и может слегка деформироваться во время транспортировки. Если есть зазор во время сборки, пожалуйста, выпрямьте его перед сборкой.

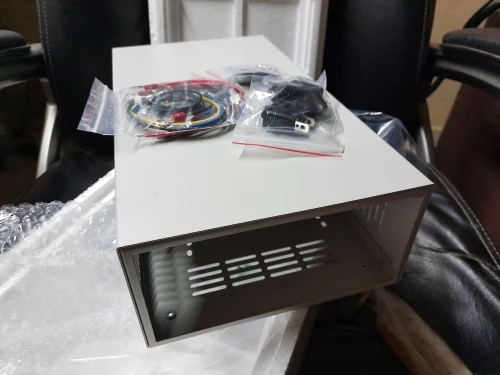

①Проверьте аксессуары: Проверьте, соответствуют ли аксессуары ofs800.

②Проверьте RD60XX: Настройте входной источник питания на 12 В/1 А для питания на RD6012 и установите выход 5 В/1 А на RD60XX, включите выход, чтобы увидеть, является ли выход нормальным.

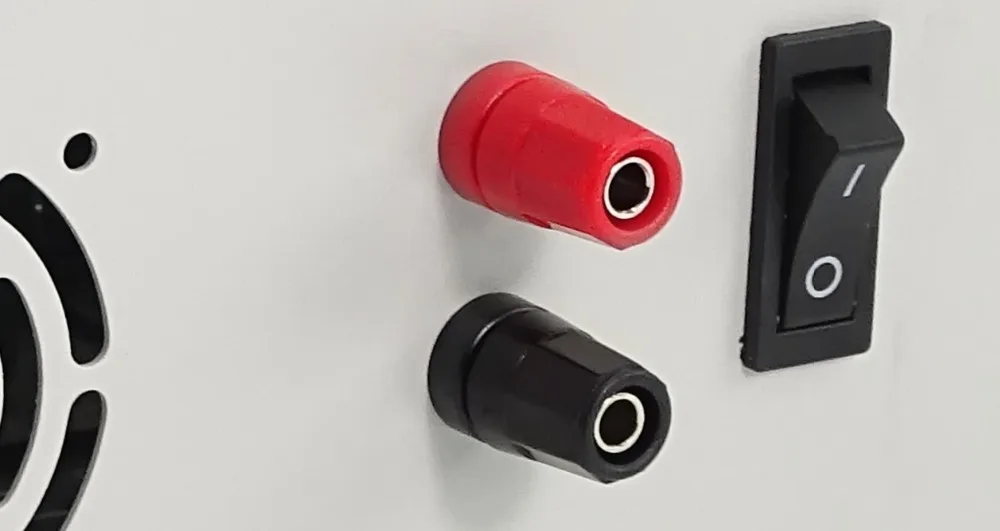

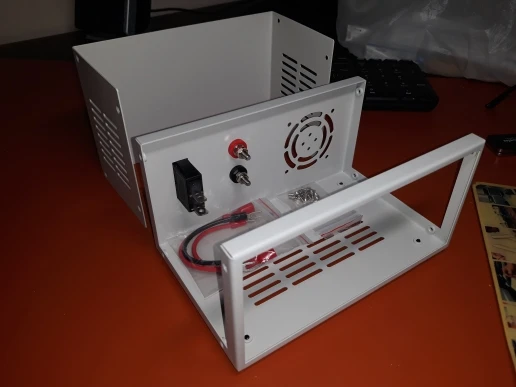

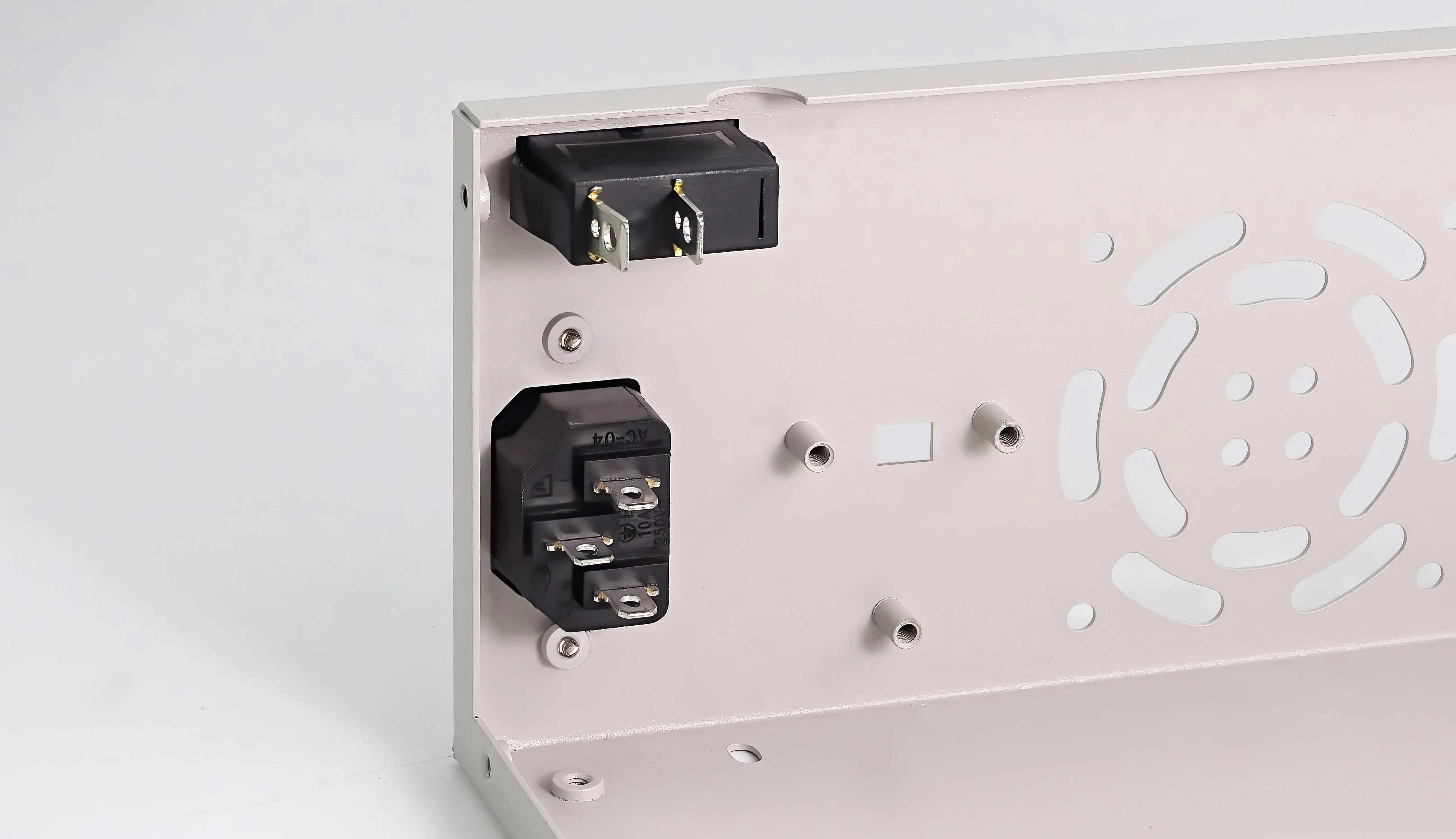

③Сборка задней платы: установите переключатель мощности рокера на нижнюю панель.

④Подключите кабели для переключения питания: (опасный, непрофессионалы не должны работать)

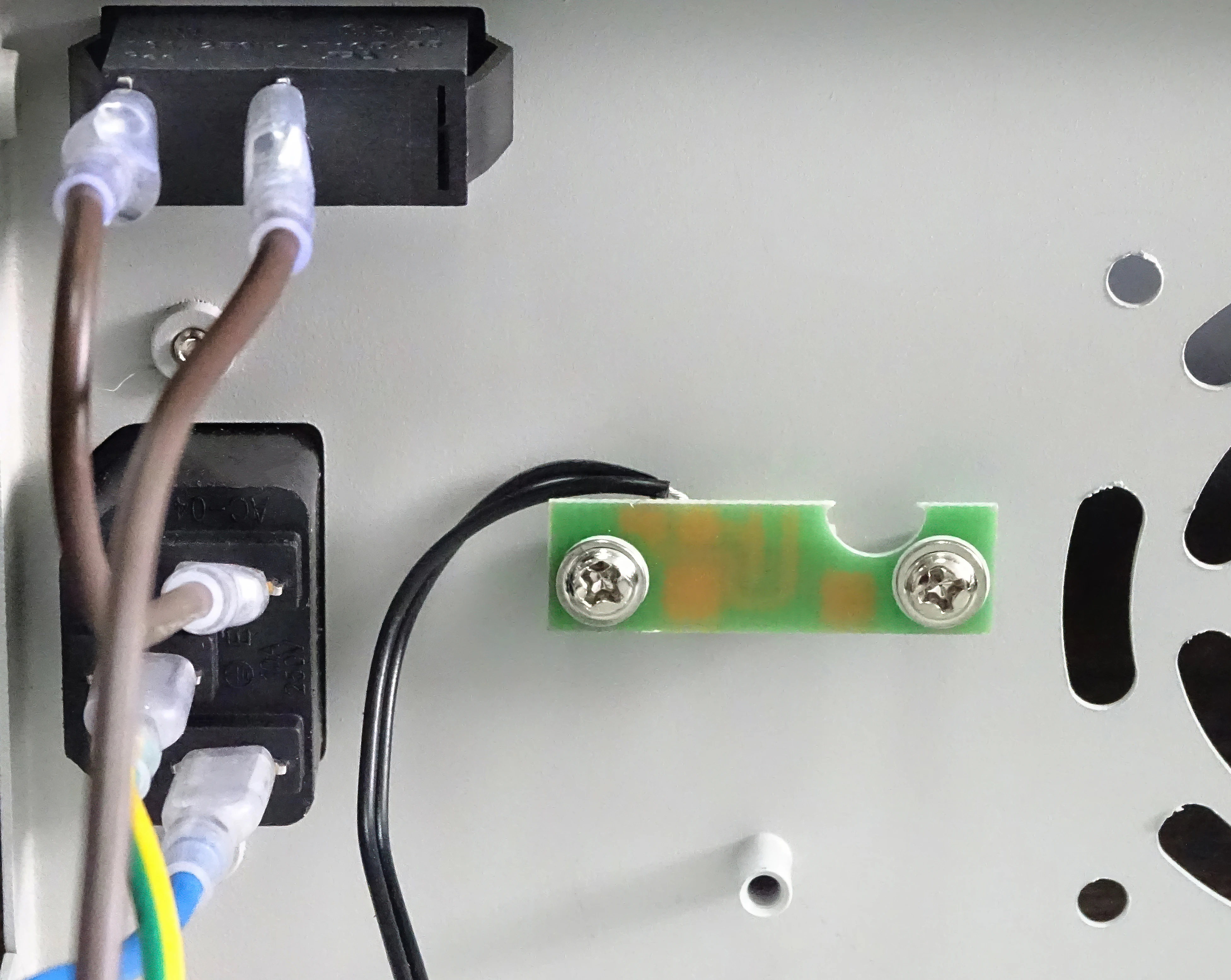

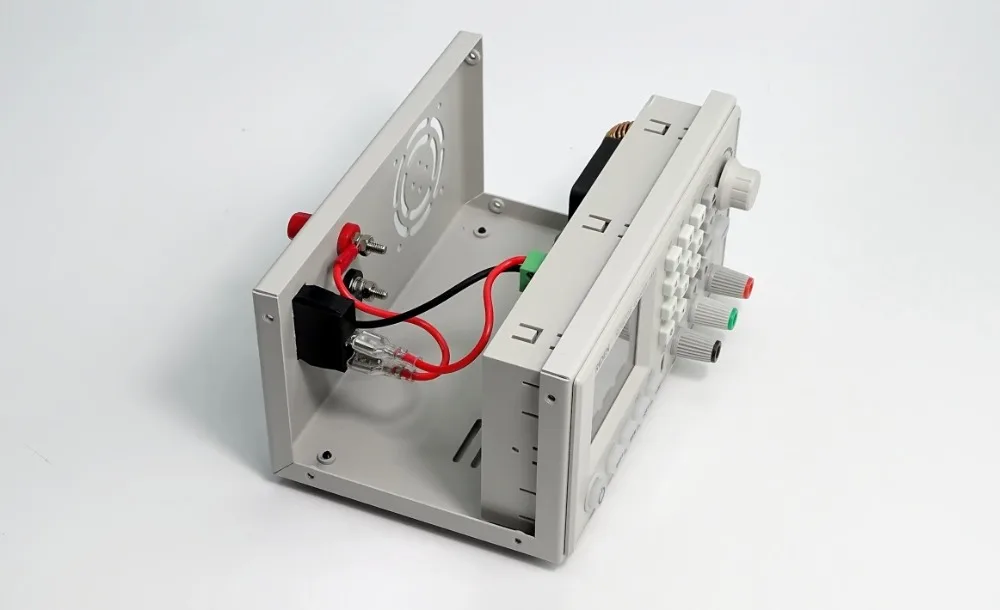

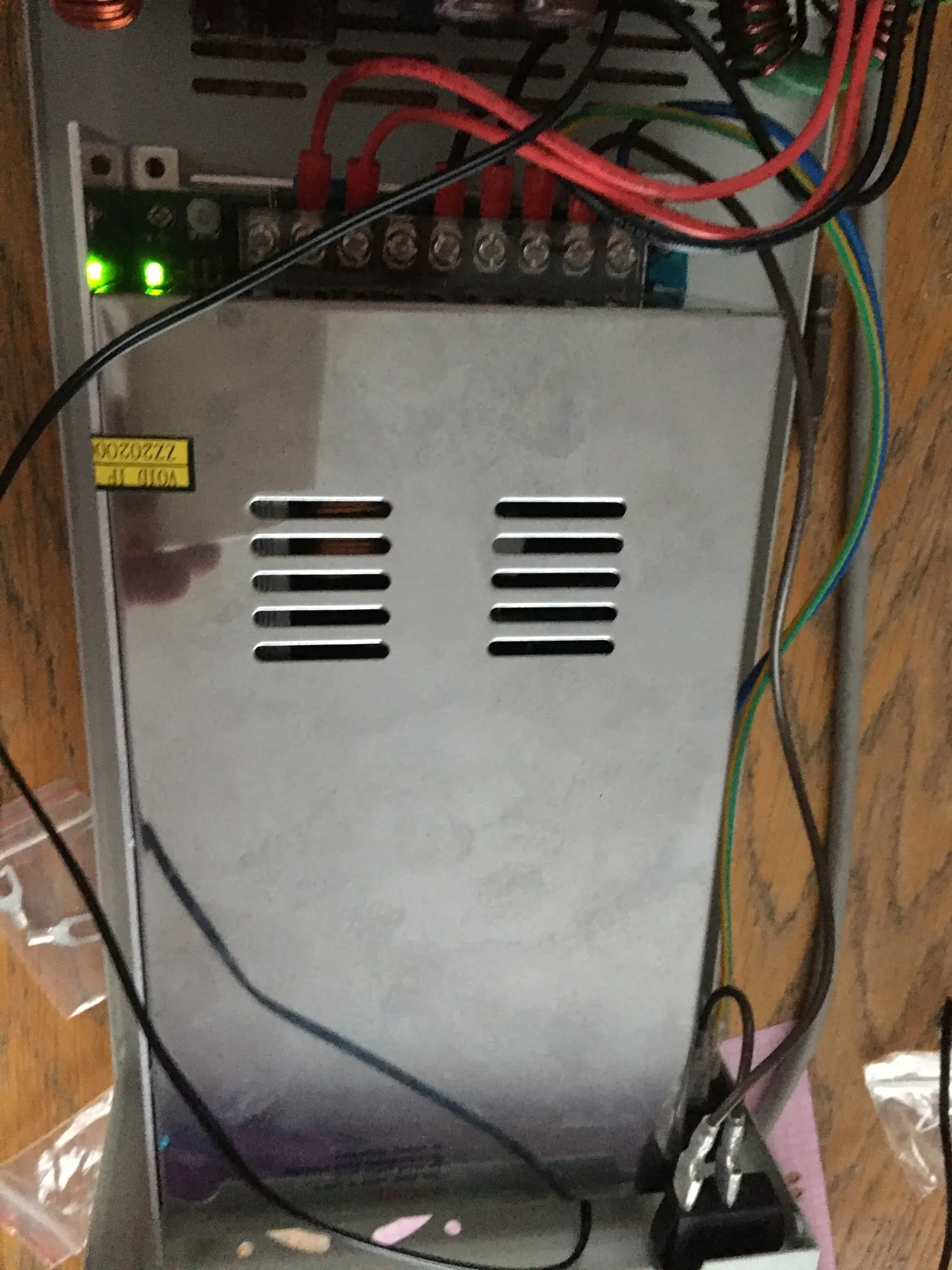

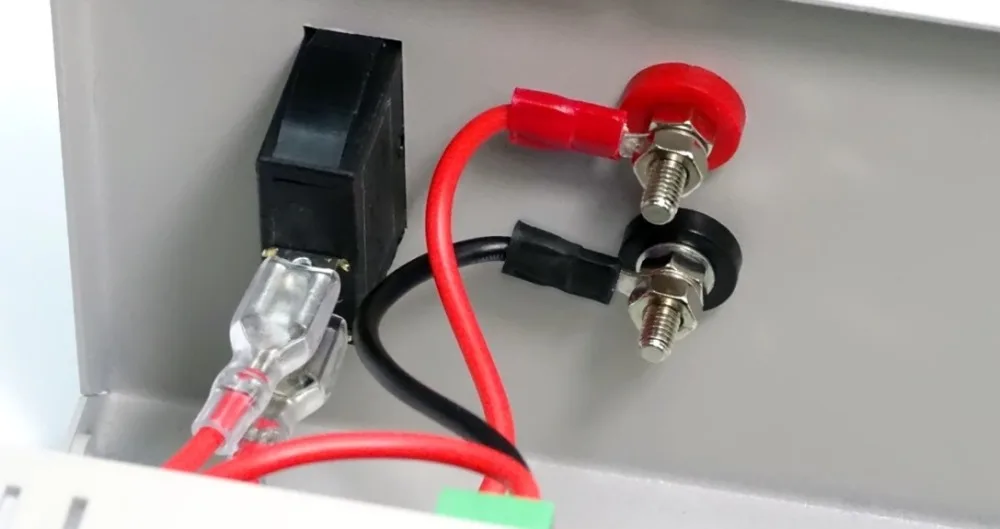

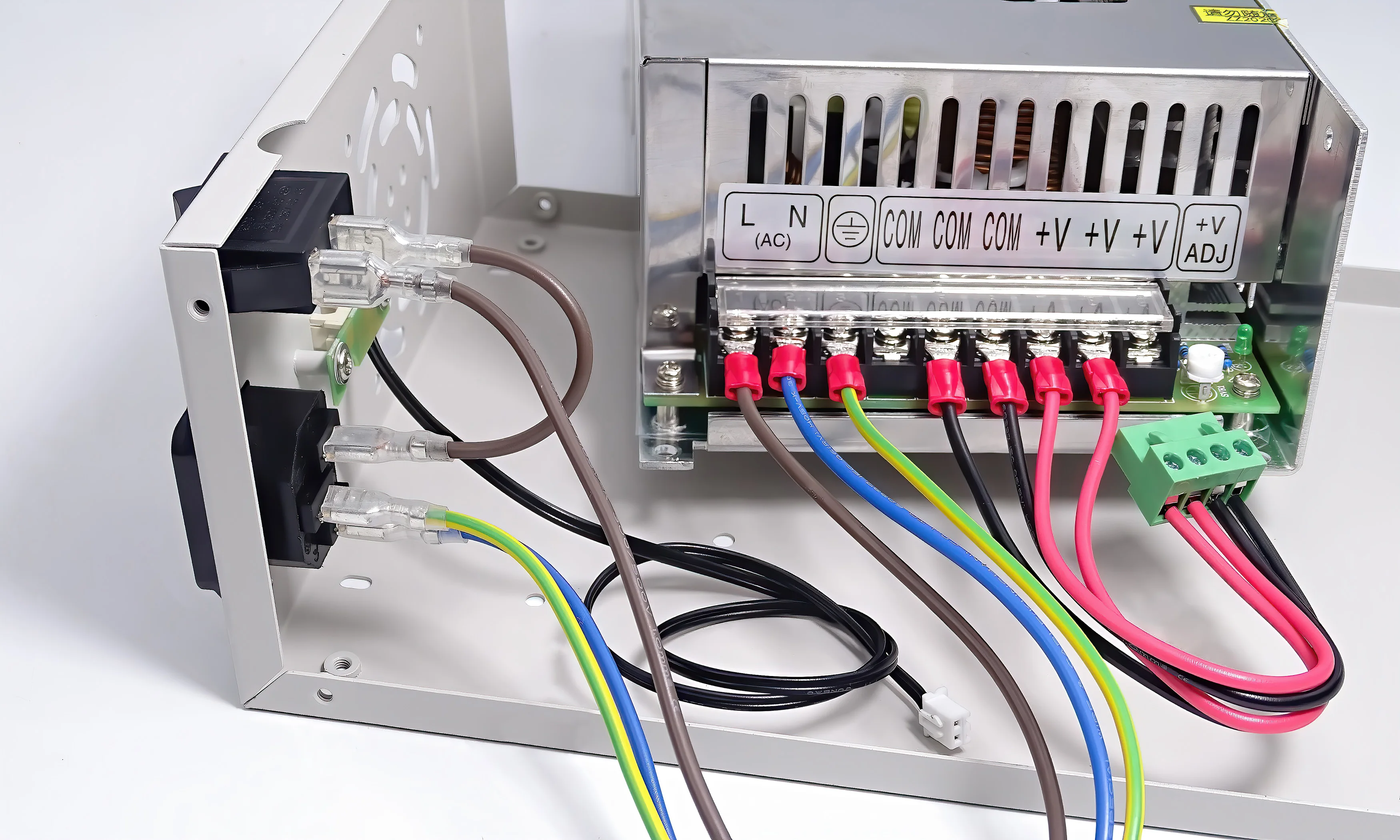

Используйте кабель longbrown для подключения терокерswitch и живого провода (L) источника питания переключателя; Затем используйте коротковолновый кабель для подключения терокерswitch и живого провода (L) розетки переменного тока; используйте синий кабель для подключения нейтрального провода (N) разъем питания ofAC и нейтральный провод (N) Источника питания переключателя; Используйте желто-зеленый двухцветный кабель для подключения заземления провода (E) ОФАК розетки питания и заземления провода (FCC) источника питания переключателя. Используйте два красных кабеля для подключения входа + зеленого терминала и положительных электродов (+ V) и используйте два черных кабеля для подключения (IN-) Клемм и отрицательных электродов (COM). Установите удлинительную панель датчика температуры на заднюю панель.

Если вы хотите использовать S800 для RD6024, сначала нужно припаять соединитель к кабелям, затем подключить RD6024

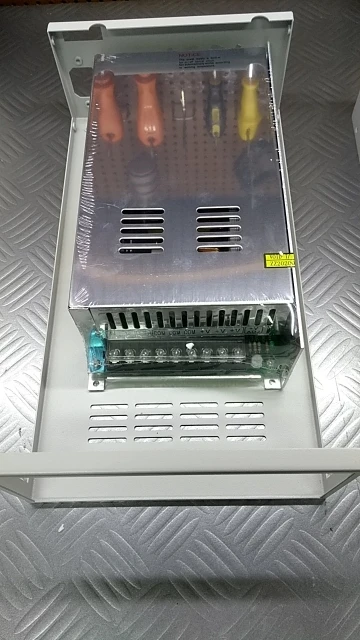

⑤Сборка переключателя питания: установка переключателя питания на нижней плате

SWITCH Переключатель питания тест:

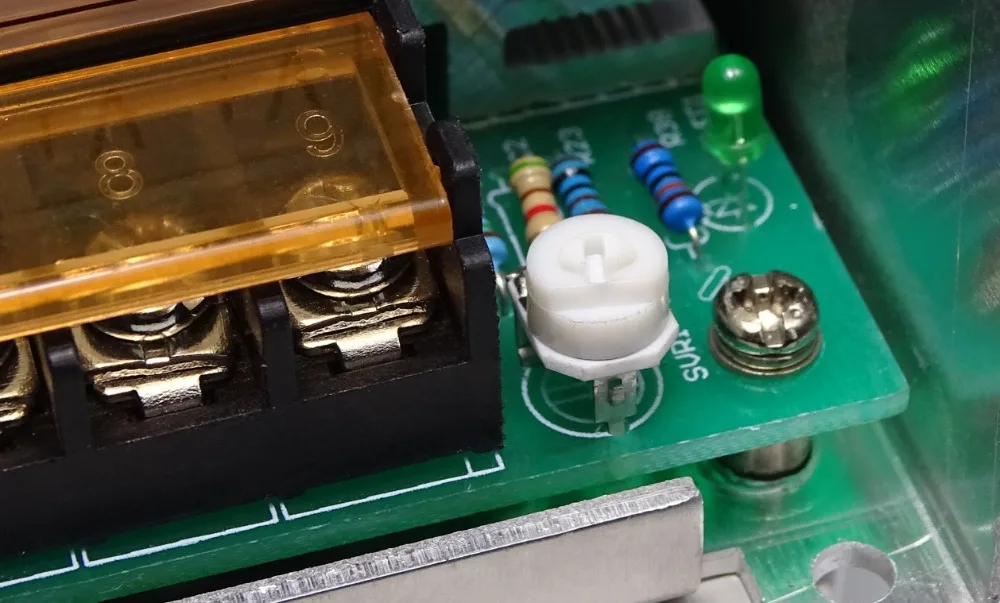

Проверьте wring снова и включите питание на выключателе питания и используйте тестовый карандаш для проверки состояния питания и изоляции. Затем Используйте мультиметр, чтобы проверить, является ли выход нормальным, затем используйте отвертку, чтобы настроить выход источника питания переключателя на около 68 в.

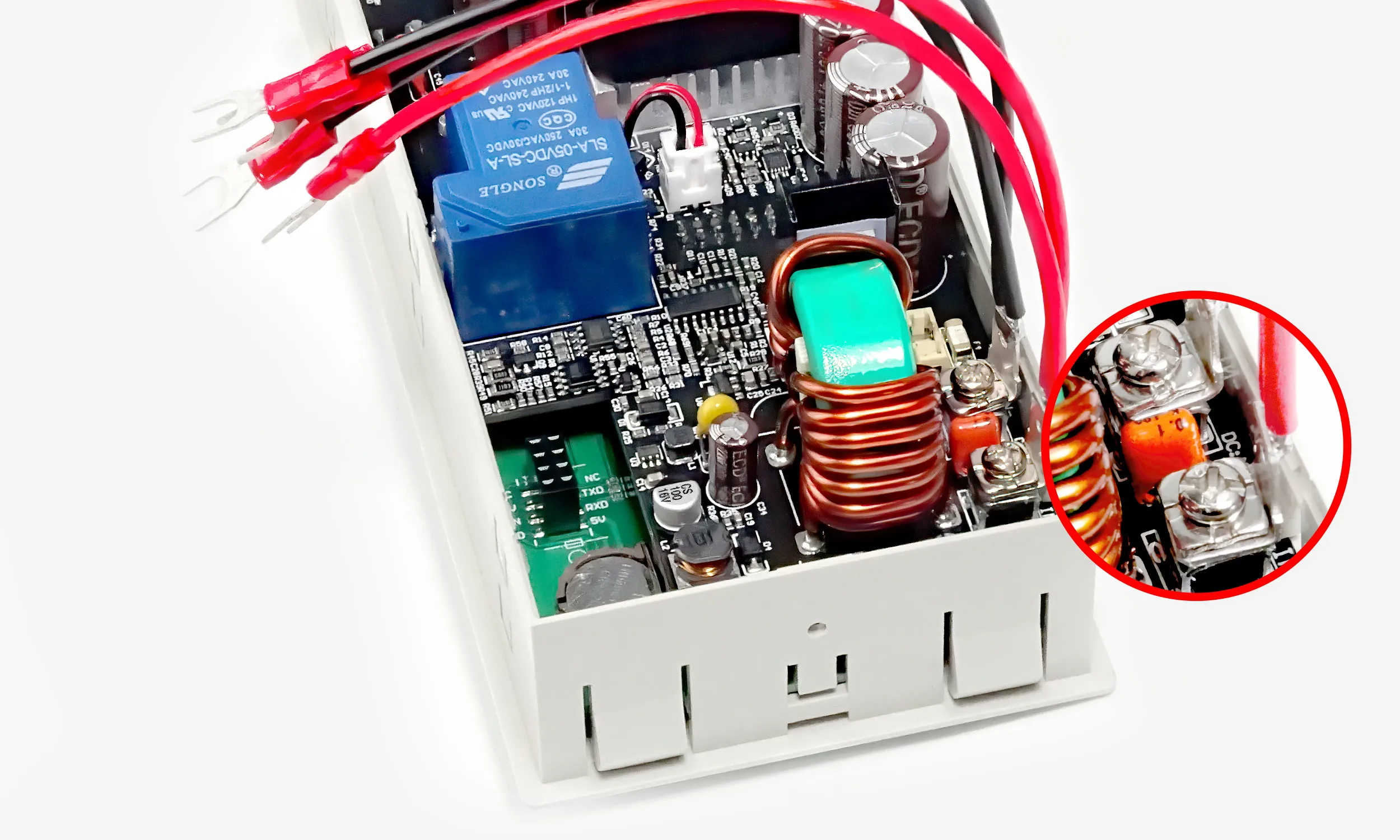

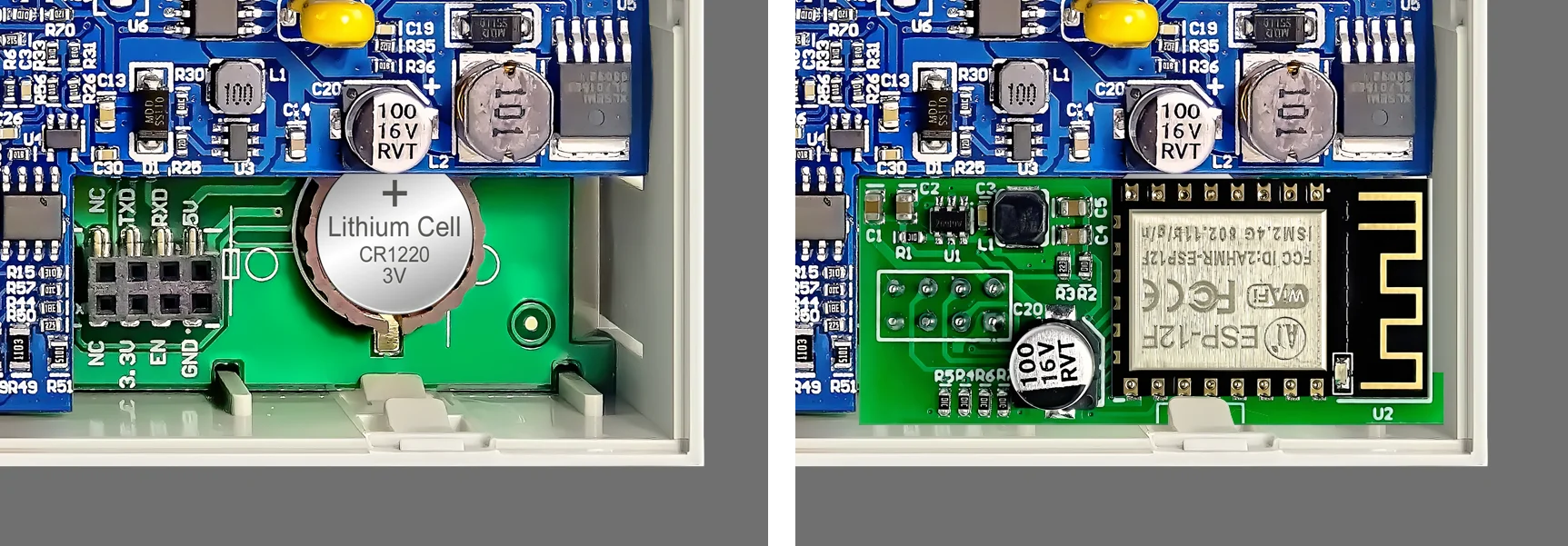

Rdrd60xx сборка: если у вас есть аккумулятор CR1220, пожалуйста, установите батарею с положительной стороной вверх, если у вас есть модуль WiFi, пожалуйста, установите его, как показано на картинке. Установочный RD60XX на лицевой стороне правильным образом, в противном случае он не может быть установлен должным образом, мы делаем пламя туго, чтобы предотвратить тряску RD60XX, если чехол немного деформируется, вы можете аккуратно согнуть чехол, чтобы сделать его прямым.

Connect Подключите остальные кабели: вставьте кабель внешнего датчика температуры, вставьте Зеленый терминал и отрегулируйте кабели.

Install Установите винты на чехол

Install Установите подушечки для ног.

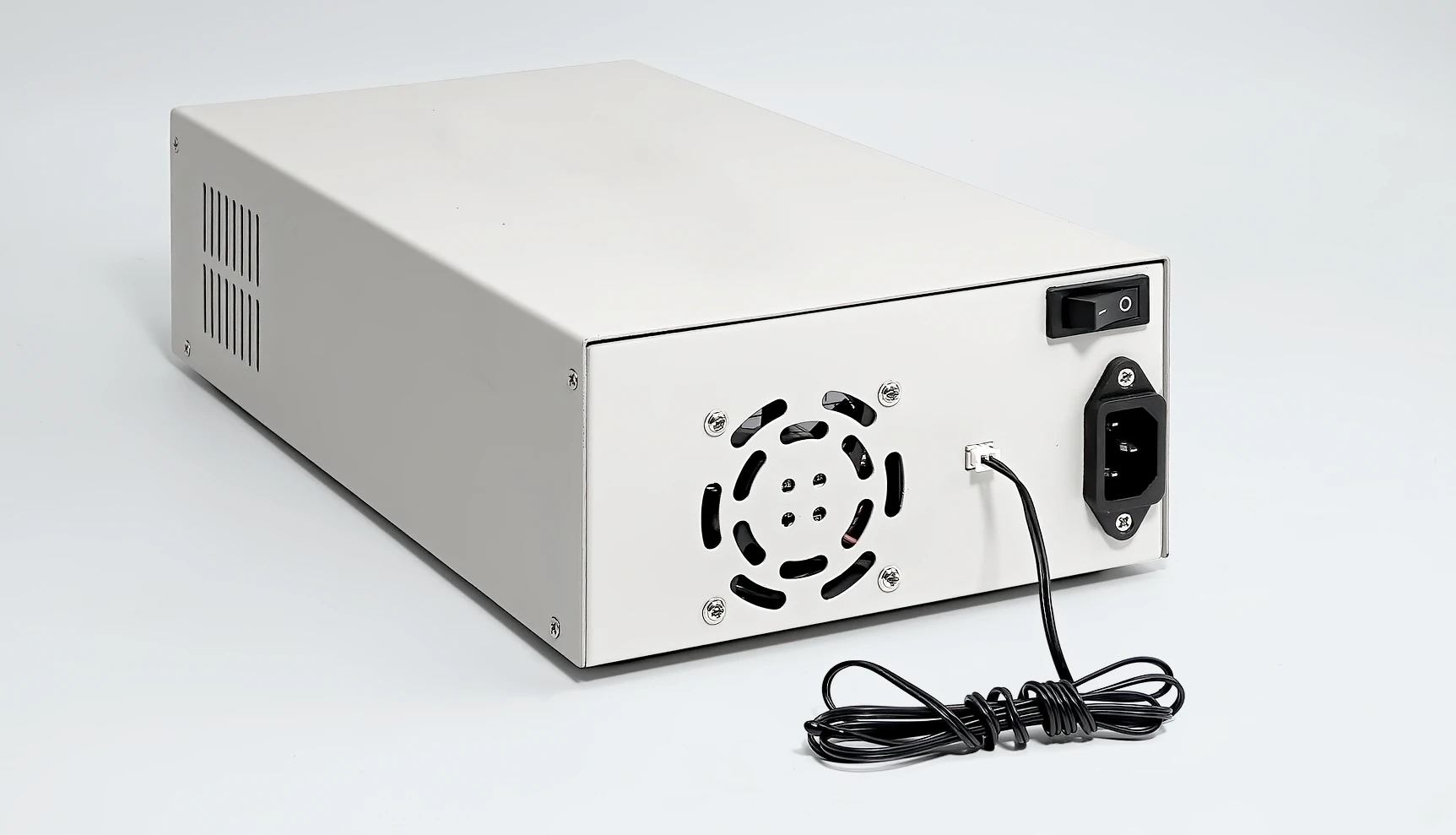

⑪If вам нужно использовать внешний литиевый аккумулятор температура обнаружить, вы можете вставить внешний датчик температуры кабеля, чтобы быть задний конец чехол, и при этом итоговое тестирование.

Этот чехол подходит для RD6006/RD6006-W/RD6012/RD6012-W

Дата: 2020.5.21

Уважаемые пользователи, спасибо за покупку аксессуаров для цифрового источника питания-металлический чехол, произведенный Hangzhou Ruideng Technology Co., Ltd. Чтобы вы могли узнать больше о полной функции этого продукта, получите лучший опыт и избегайте неправильного использования. Пожалуйста, внимательно прочитайте эту инструкцию перед сборкой. Сохраните его для справки в будущем.

● Внимательно прочитайте эту инструкцию перед сборкой, если у вас все еще есть вопросы, пожалуйста, свяжитесь с нами.

● Этот чехол изготовлен из холоднокатаной стальной пластины, поверхность распыляется. При сборке и использовании, предотвращают появление царапин острыми предметами и избегают прямых солнечных лучей и влажной среды.

● Избегайте короткого замыкания при сборке, правильно Подключите электроды.

● Никогда не подключайте кабели с включением питания.

● Старайтесь избегать вибрации и падения.

6. Используйте источник питания постоянного тока 12 В/1 А для питания на источнике питания серии RD, проверьте, подходит ли подключение (проверьте проводку перед включением питания)

7. Установите верхнюю панель: Установите верхнюю панель на нижнюю панель и используйте винты для фиксации.

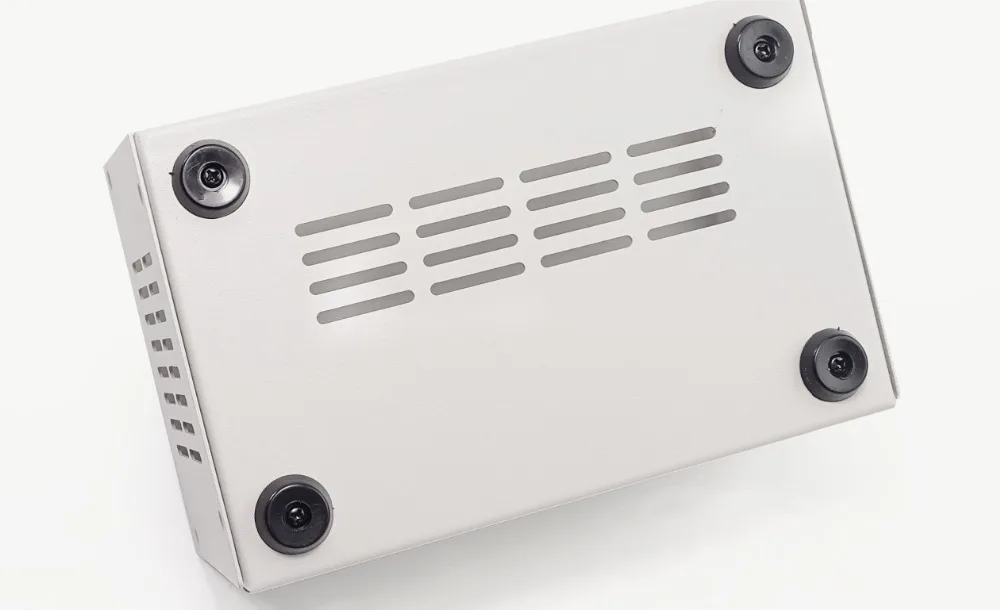

8. Есть четыре нескользящих мата, пожалуйста, используйте винты для их фиксации.
