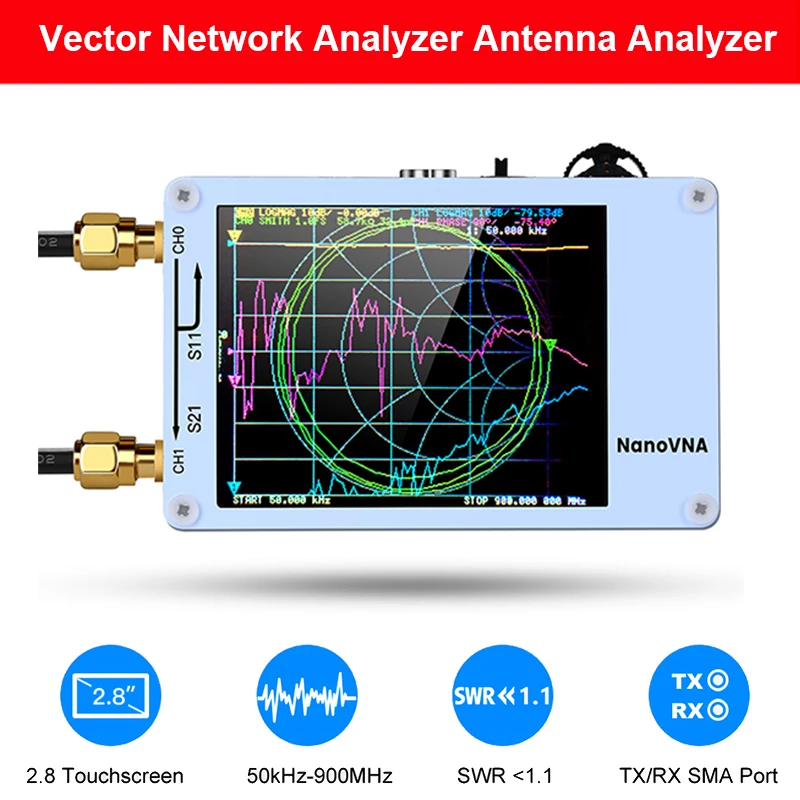

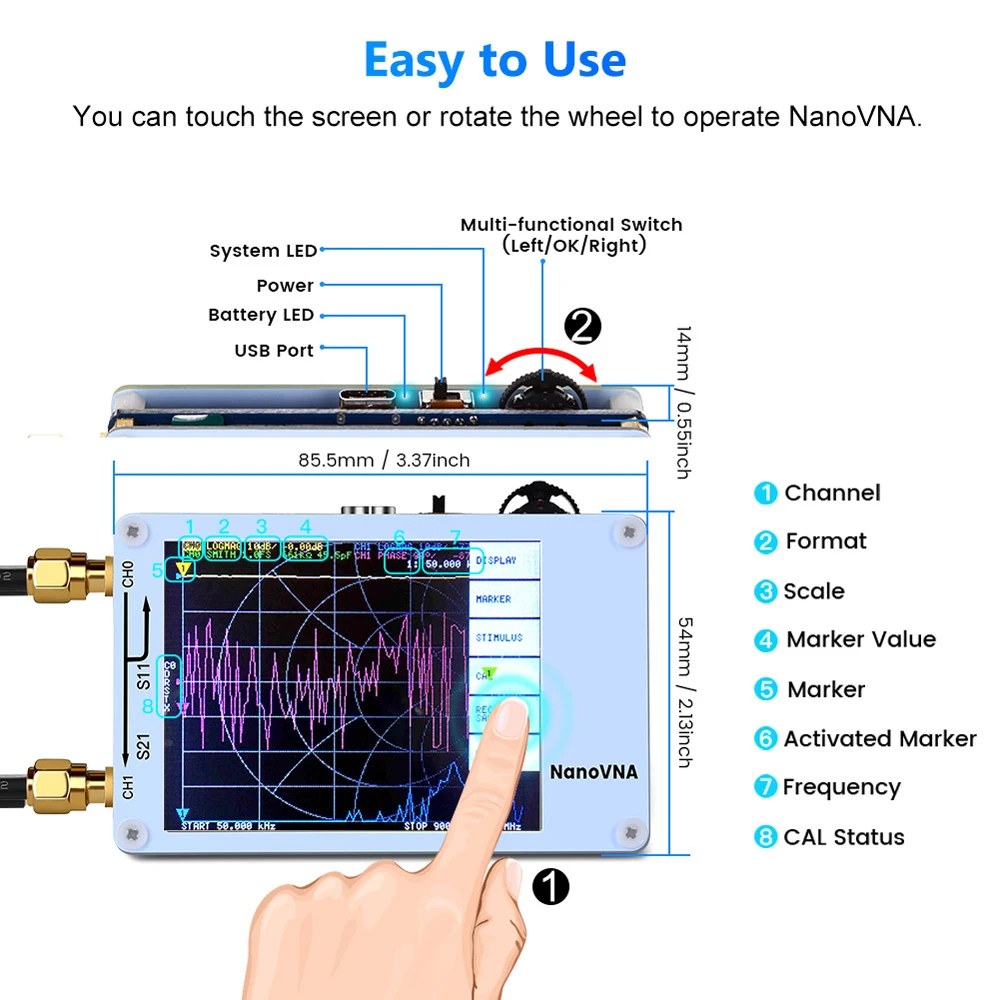

Особенности: 【 50 кГц-900 МГц широкий диапазон частот: Прямой выход si5351 в частотном диапазоне 50k-300 МГц обеспечивает лучшую динамику, чем 70 дБ, расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, И диапазон 600M-900M лучше, чем 50 дБ Динамики.【Улучшенный алгоритм частоты 】: Прибор для измерения стоя волны может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Позволяет измерять параметры S11/S21 напрямую. Если вам нужно получить кривую S12/S22, пожалуйста, обменяйте порт TX/RX вручную.【USB антенна анализатор 】: Анализатор антенны HF VHF UHF UV VNA обеспечивает идеальные возможности измерения векторной сети. 2,8 дюймов ЖК-дисплей цифровой экран TFT, встроенный 400 мАч аккумулятор обеспечивает более 2-х часов рабочего времени. Легко заряжать и управлять NanoVNA на ПК через USB кабель.【Маленький и портативный, легко использовать 】: Аппаратный комплект NanoVNA предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов. Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.【Совершенный DIY инструмент: Без Щит металлический чехол, и вы можете сразу его открыть машину, чтобы открыть схема конструкции. Рекомендуется для принципов обучения и использования на более низких частотах. Идеально подходит для изучения клиентов, которые могут DIY, крошечные и ручные. Характеристики: PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)Выход RF: -13 дБм (максимум-9 дБм)Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку);Порт SWR: <1,1Дисплей: 2,8 дюймов TFT (320x240)Интерфейс USB: USB type-C Режим связи: CDC (серийный)Мощность: USB 5 в 120 мА, встроенный аккумулятор 400 мА · ч, максимальный зарядный ток 0,8аКоличество точек сканирования: 101 (фиксированное)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Измерительные параметры S, соотношение стоящей волны напряжения, фаза, задержка, диаграмма Смита...

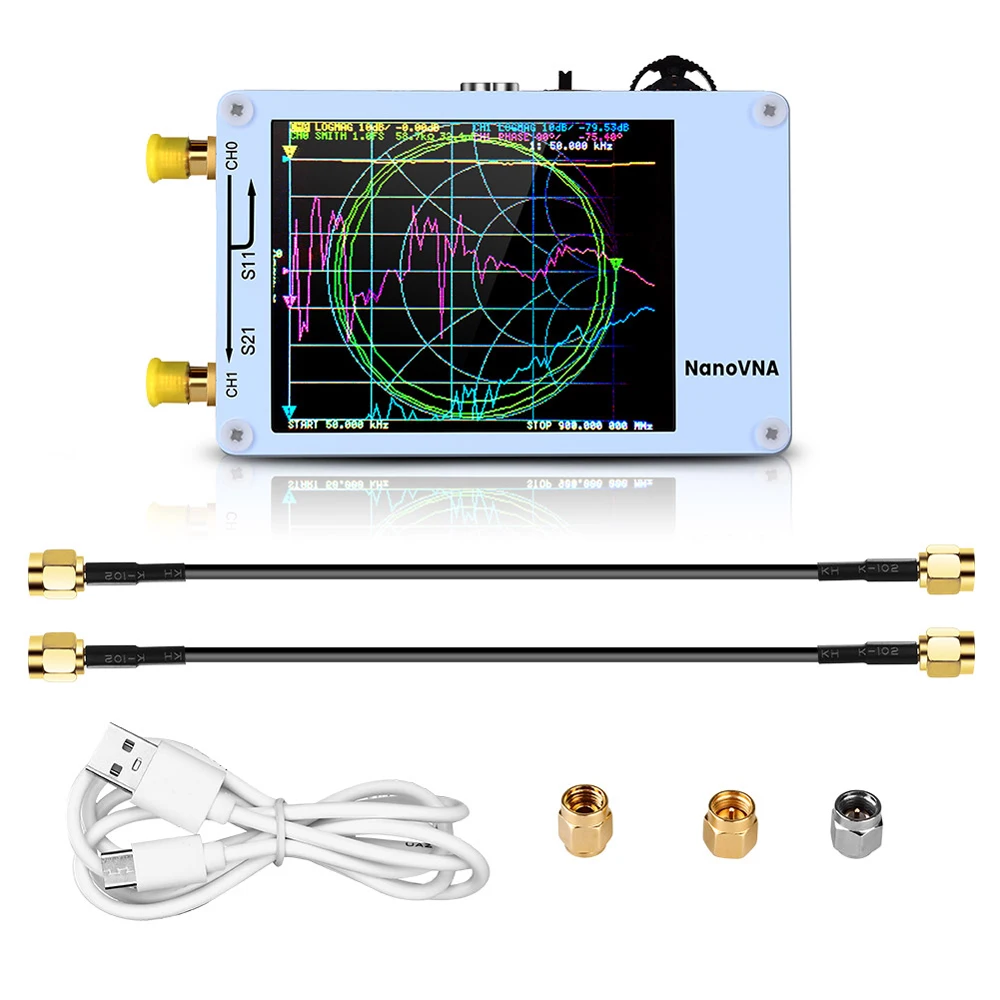

Посылка включает в себя: 1x NanoVNA (с батареей 400 мАч)1x USB-C кабель2x30 см SMA папа-папа RG174 RF кабель1x SMA male калибровочный набор (открытый/короткий/нагрузки)
