Печатная плата предусилителя Lusya NAC152, наборы для самостоятельной сборки, печатная плата NAIM NAC152, D3-017
1 100,06₽
В наличии!
LusyaTechnology Store - Надежность 94.25%
Более 9296 подписчиков, дата открытия магазина 18.03.2011
- Положительные оценки: 95% (1709)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 24.05.2022

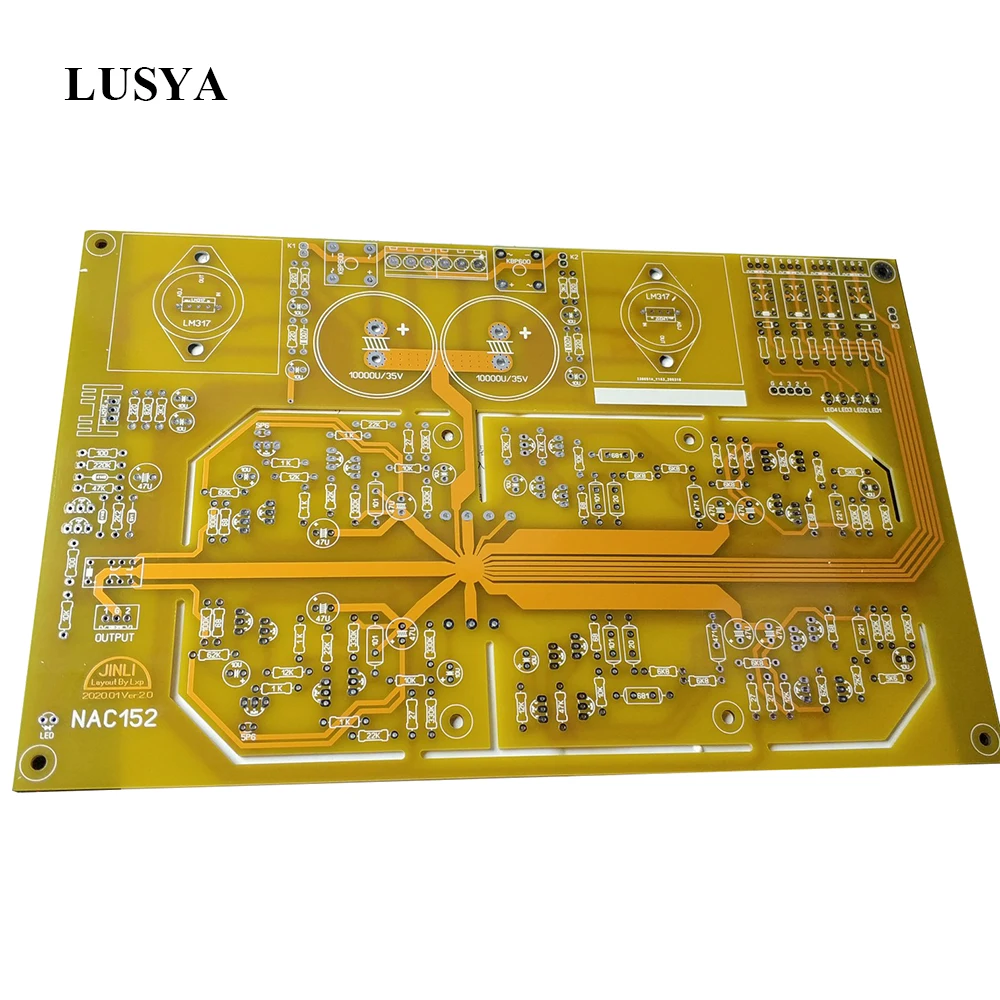

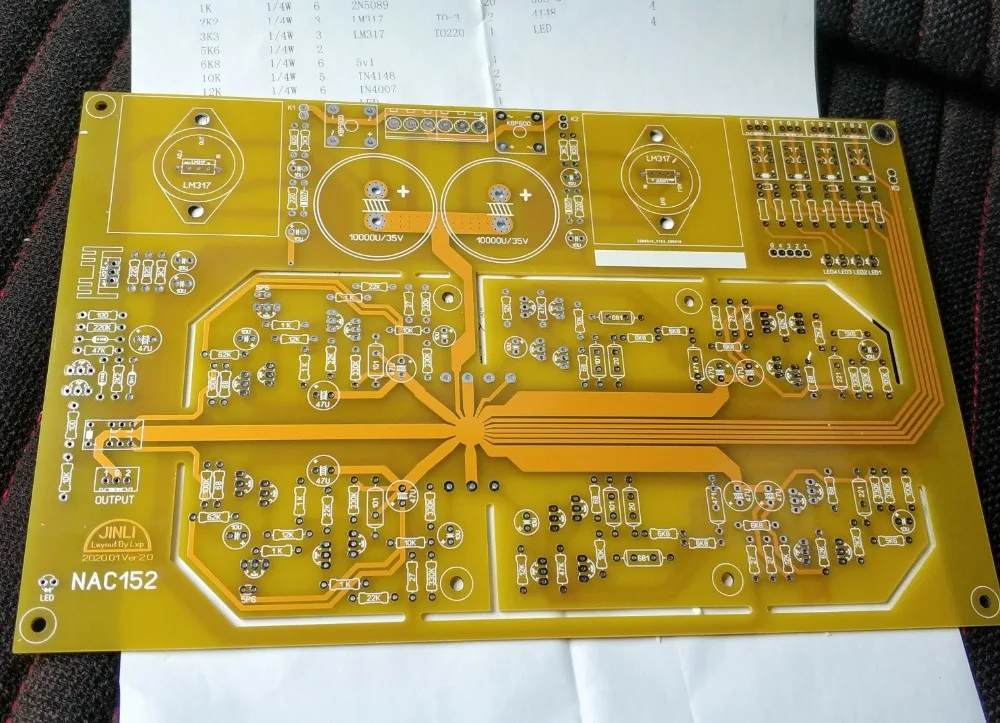

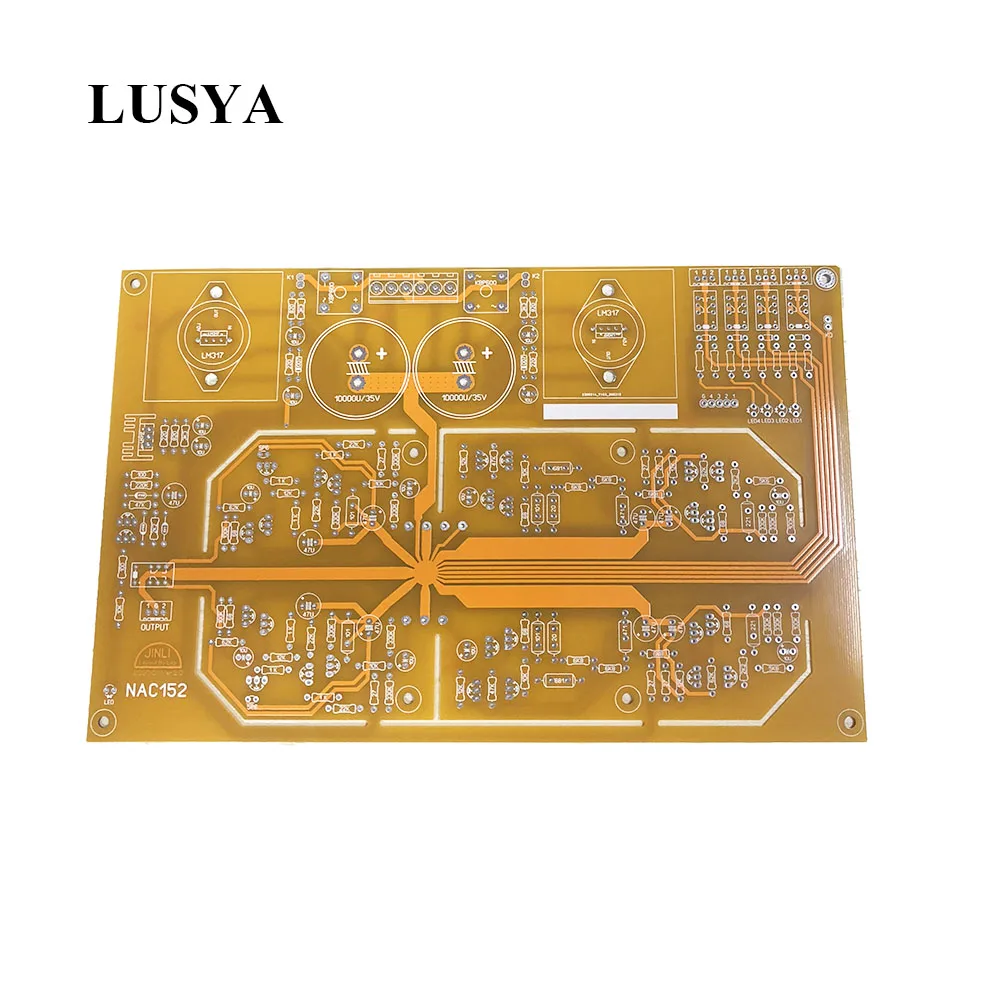

Печатная плата предусилителя NAC152Примечание:На правой стороне присутствует ошибка символа электролитического шелкографического экрана тантала (сторона Реле переключения) LM317, обратно печатаются положительные и отрицательные электроды, требуется обратная.
Параметры:

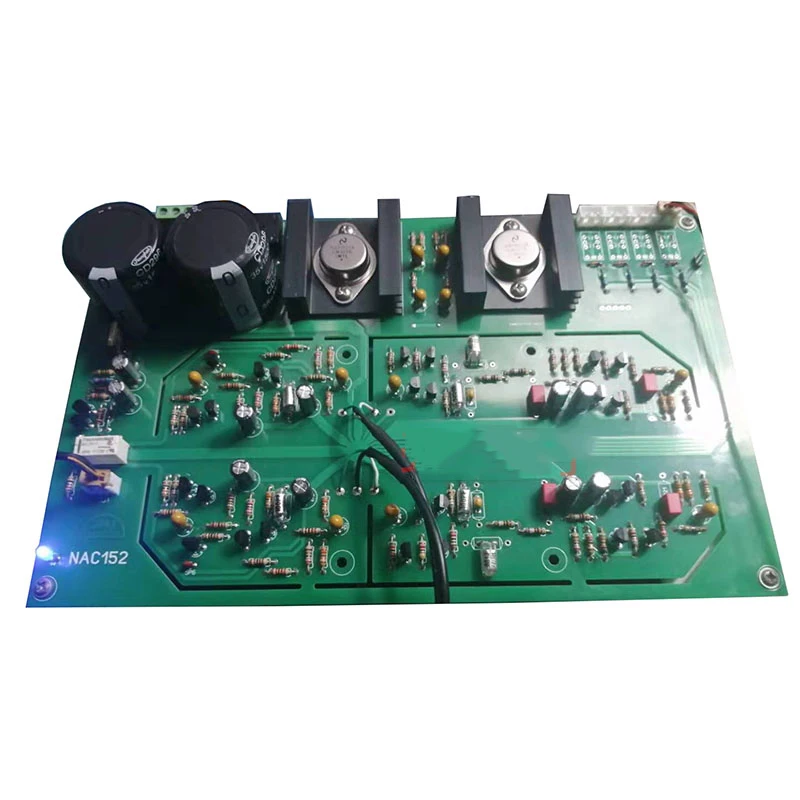

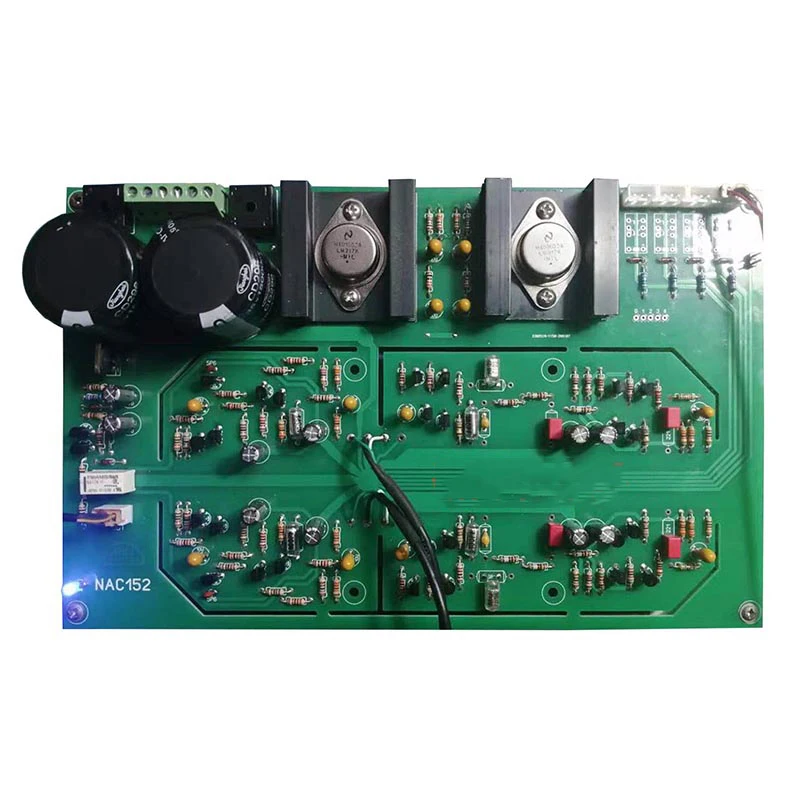

Плата предварительного усилителя NAC152, см. Схему NAM NAC152, интегрированная двухсторонняя плата NAIM HI на платеИсточник питания крышки, LM317 Золотая печать и пластиковая печать двойного назначения. Схема задержки вывода, четырехсторонняя схема преобразования реле (без контрольной части).

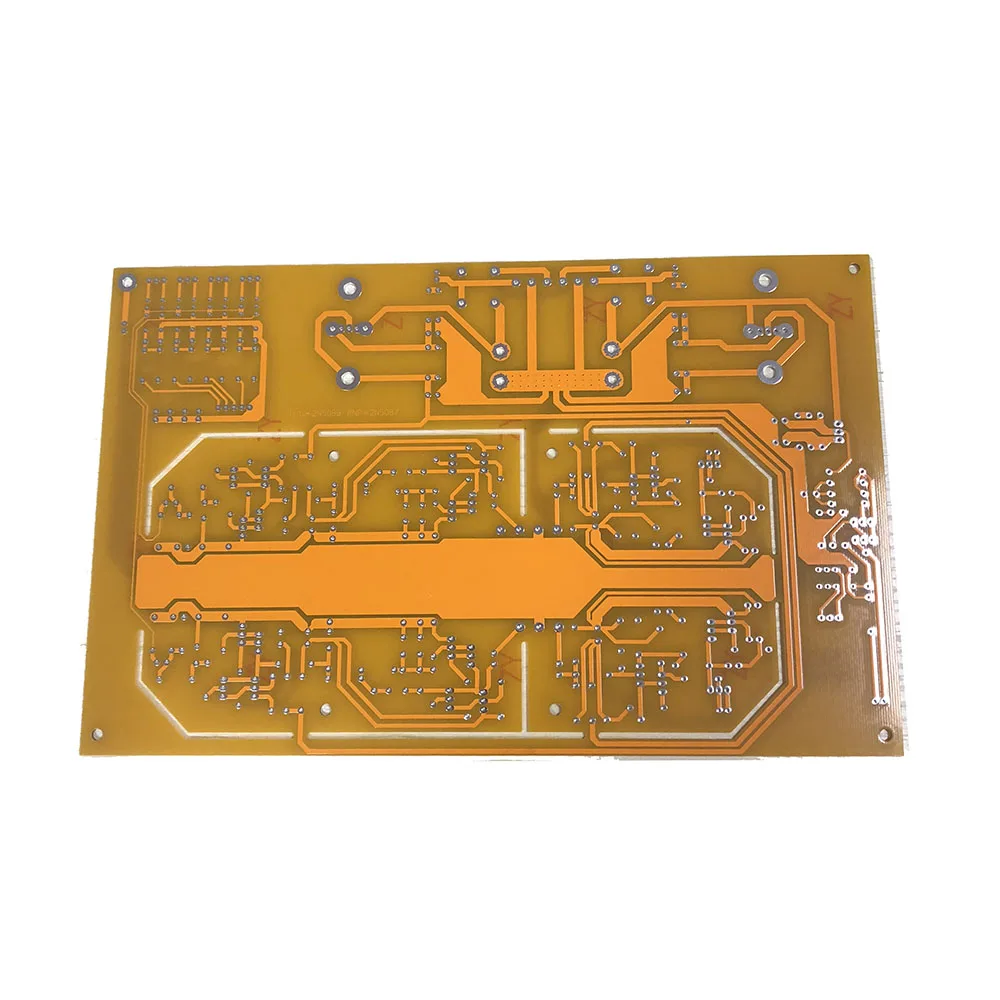

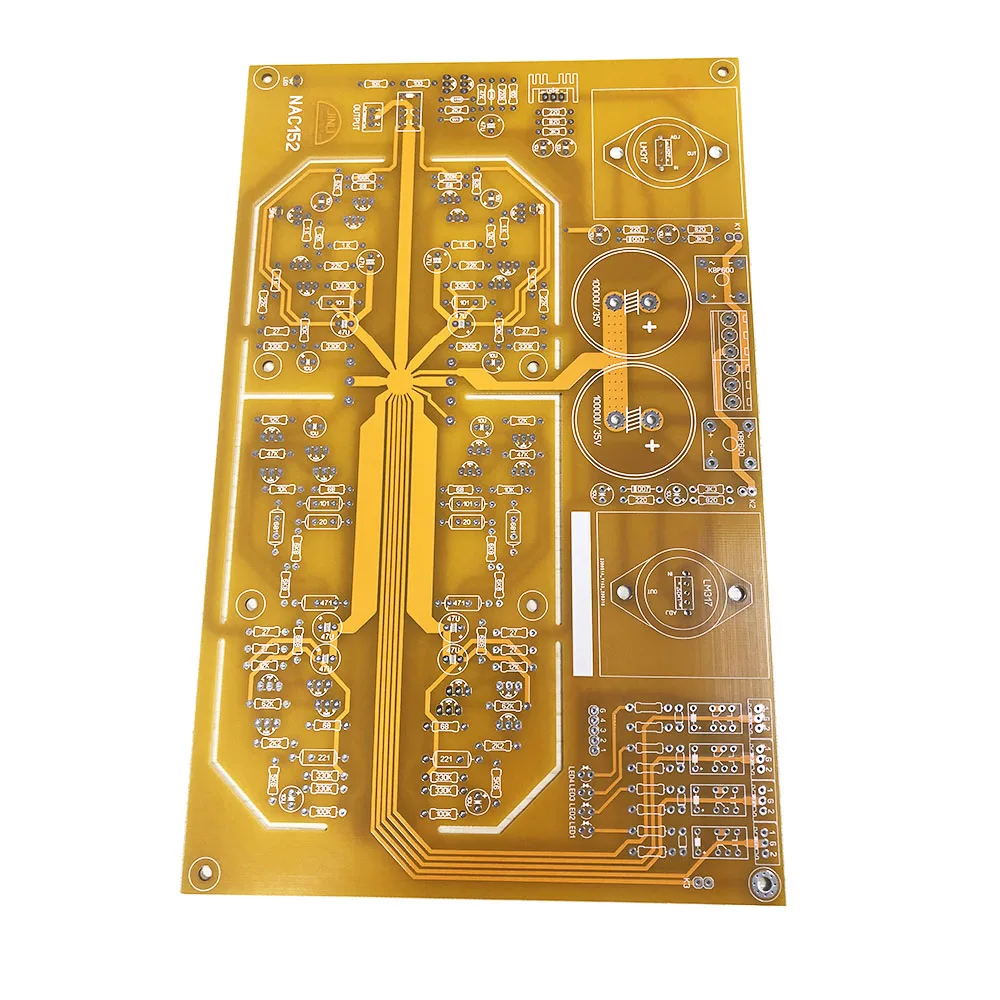

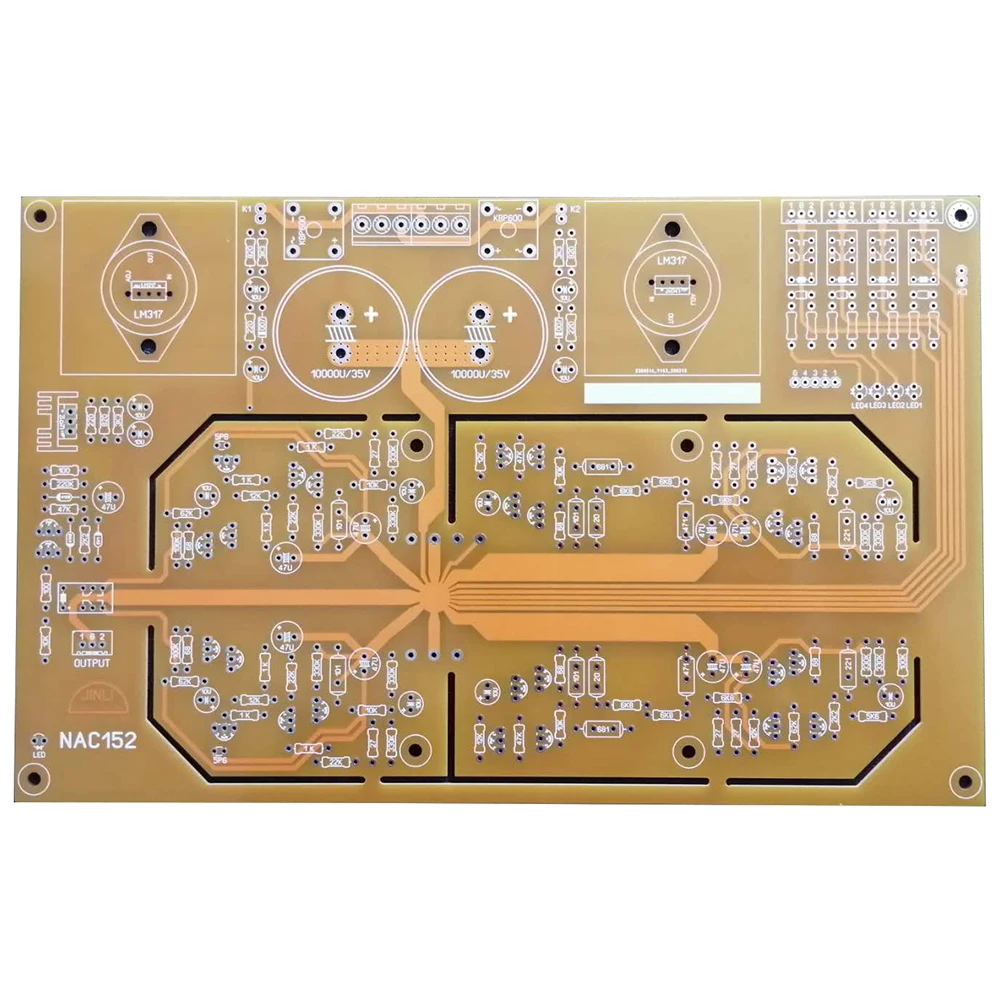

Размер печатной платы: 248 мм * 156 мм лист: FR4 толщина платы: 1,6 мм
1. Компоненты, Входящие в комплект, не включают компоненты схемы преобразования сигнала.
2. Напряжение питания переменного тока двойное 24 В (24 В-24 В), может использоваться одна или двойная группа. Мощность трансформатора выше 50 Вт.
3. Используйте одну группу трехпроводных трансформаторов, необходимо подключить K1K2, выберите одну из входных баз для использования. Средняя точка входного седла-это Входная точка 0 В.
4. Используйте два комплекта трехпроводных трансформаторов для питания, необходимо отсоединить K1K2.
5.K3-это переключатель заземления, подключенный к шасси, не обязательно самый лучший. Вы можете найти лучшее место для самостоятельного подключения шасси.

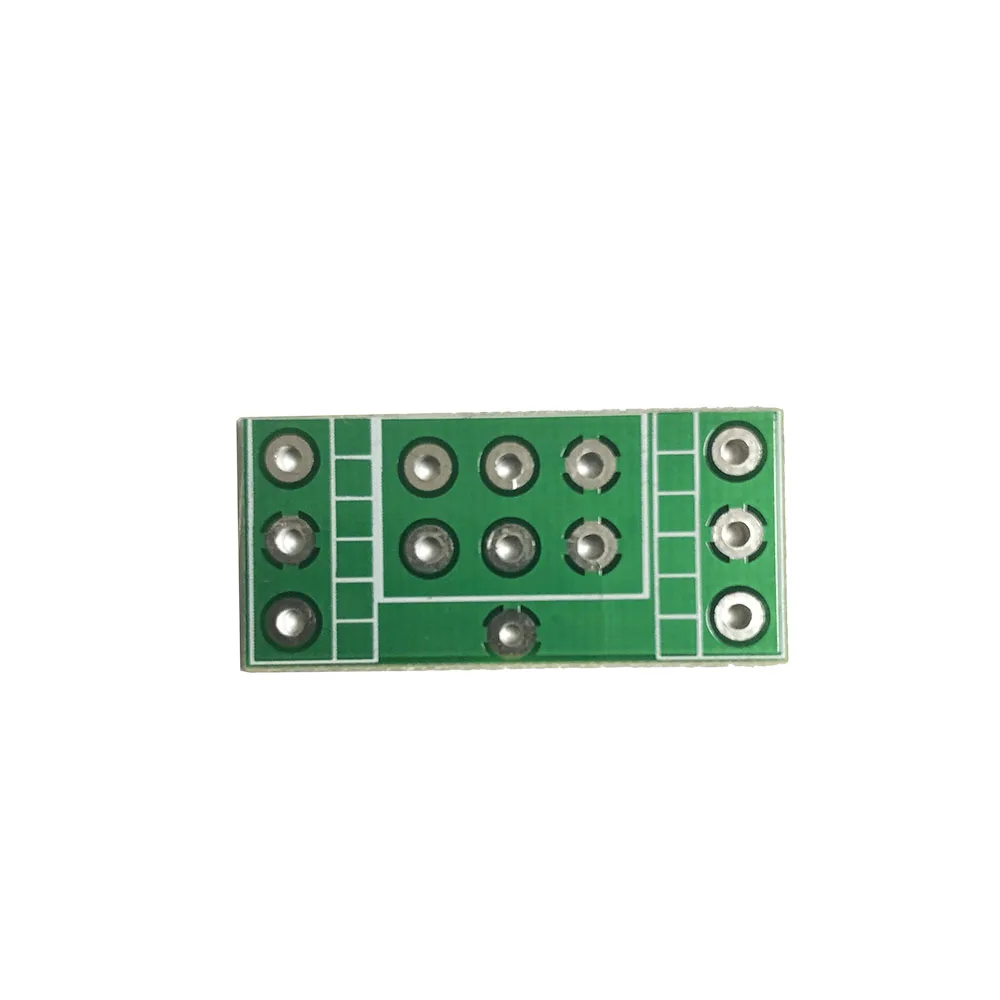

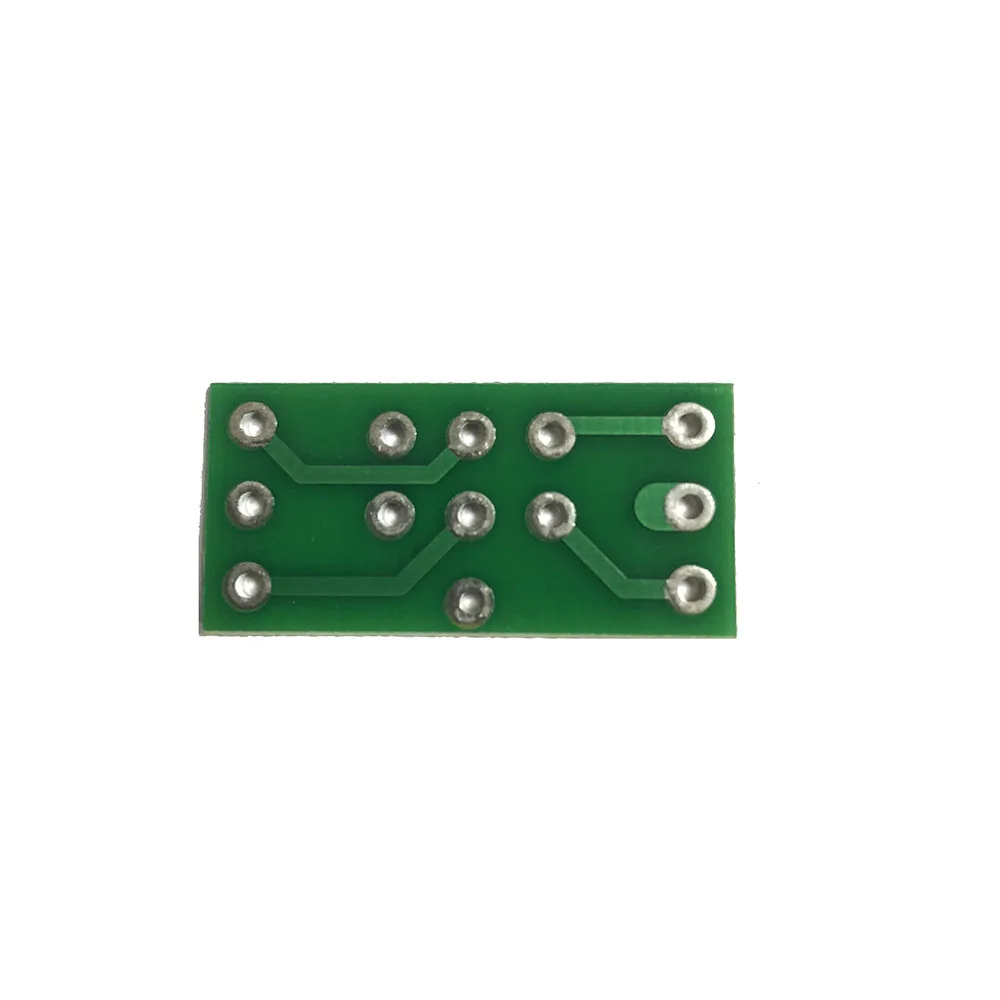

6. Gold seal LM317 для установки не требуется Силиконовая накладка.

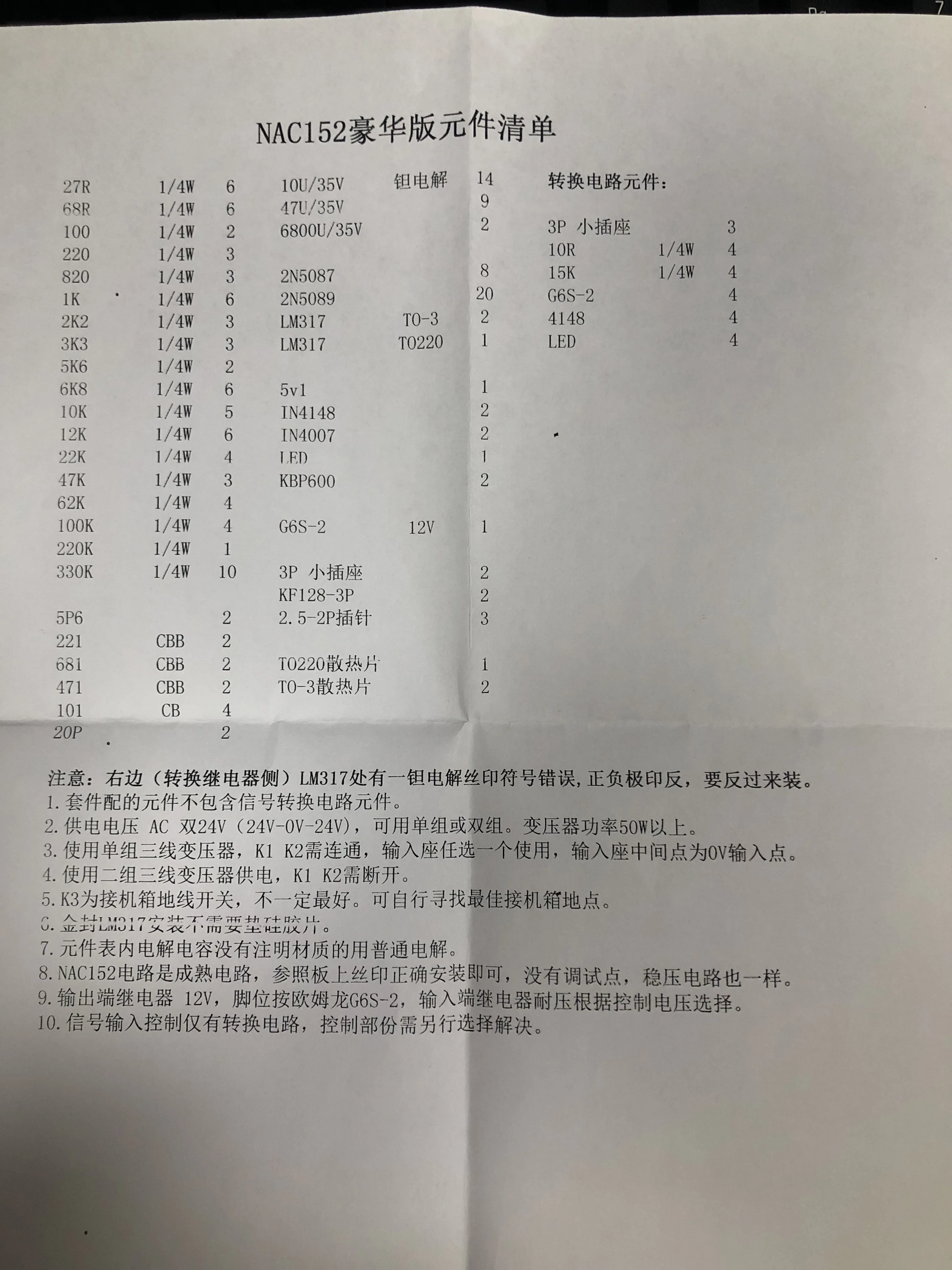

7. Для электролитических конденсаторов в составной таблице, если не указан материал, используйте обычный электролиз.
8. Цепь NAC152 является зрелой цепью и может быть установлена правильно со ссылкой на шелкографию на плате. Нет точки отладки, и цепь регулятора напряжения тоже такая же.
9. Реле входной клеммы 12 В, положение контакта соответствует OMRON G6S-2, а выдерживаемое напряжение входной клеммы выбирается в соответствии с контрольным напряжением.
10. Управление входным сигналом имеет только схему преобразования, и часть управления должна быть выбрана и решена отдельно.
Комплектация:Доска 1 шт.
