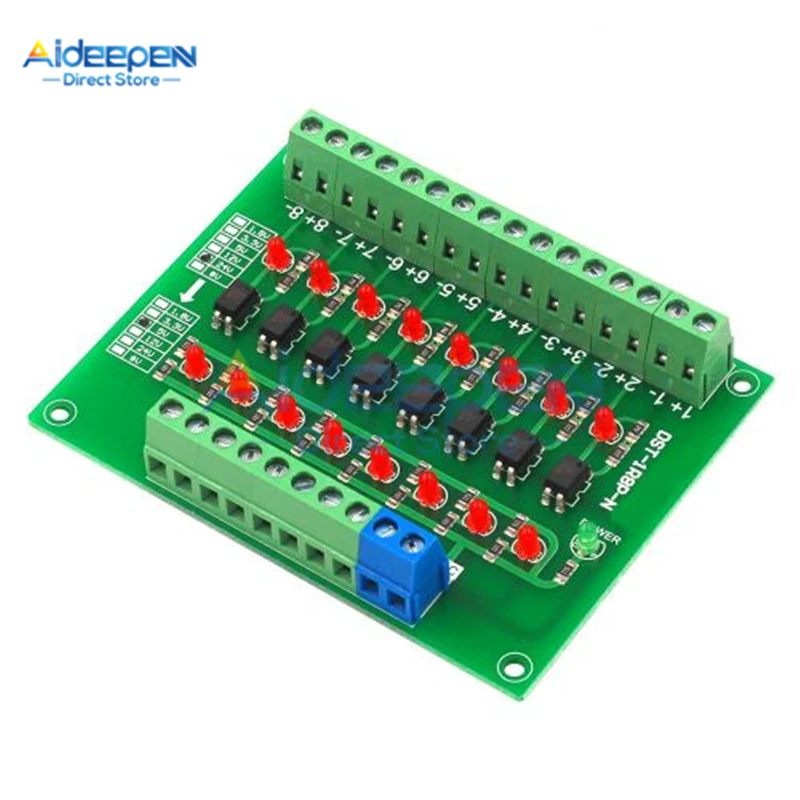

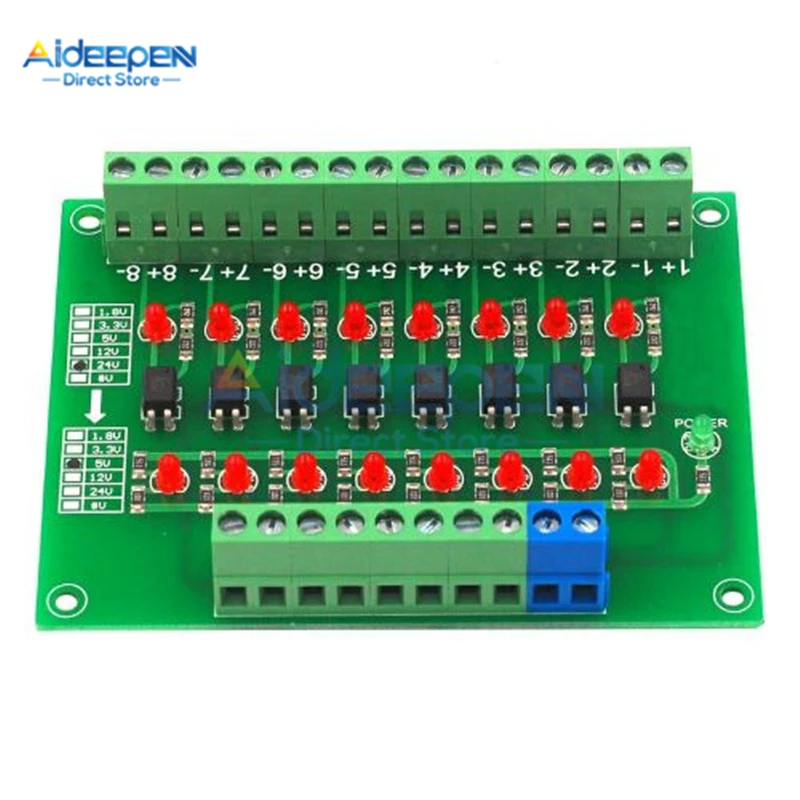

Введение продукта: 1. Принимается оптопара 2. Предельная частота преобразования: 20 кГц 3. Размер внешнего вида: 85*98*18 мм 4. Применение: для изоляции сигнала; MCUs и PLCs преобразование уровня сигналов; Преобразование PNP,NPN singal в PNP сигнал; Уровень сигнала преобразование напряжения Определение штифта: 1,1 +: входной сигнал Первого канала положительный 2,1-: входной сигнал Первого канала отрицательный 3,2 +: сигнал второго канала на входе положительный 4,2-: сигнал второго канала на входе отрицательный 5,3 +: 3-канальный входной сигнал положительный 6,3-: сигнал третьего канала на входе отрицательный 7,4 +: 4-канальный входной сигнал положительный 8,4-: сигнал четвертого канала на входе отрицательный 9,5 +: входной сигнал пятого канала положительный 10,5-: вход сигнала пятого канала отрицательный 11,6 +: входной сигнал на шестом канале положительный 12,6-: входной сигнал на шестом канале отрицательный 13,7 +: входной сигнал Седьмого канала положительный 14,7-: входной сигнал Седьмого канала отрицательный 15,8 +: входной сигнал восьмого канала положительный 16,8-: входной сигнал восьмого канала отрицательный 17.VCC: источник питания постоянного тока положительный 18.GND: отрицательный источник питания постоянного тока 19.O1: выход сигнала Первого канала 20. О2: выход второго канала сигнала 21.O3: выход сигнала третьего канала 22.O4: выходной сигнал четвертого канала 23.O5: выход сигнала пятого канала 24.O6: сигнал на шестом канале 25.O7: выходной сигнал Седьмого канала 26.O8: выход восьмого канала сигнала
