Последнее обновление: 23.05.2022
Модель: BT-580

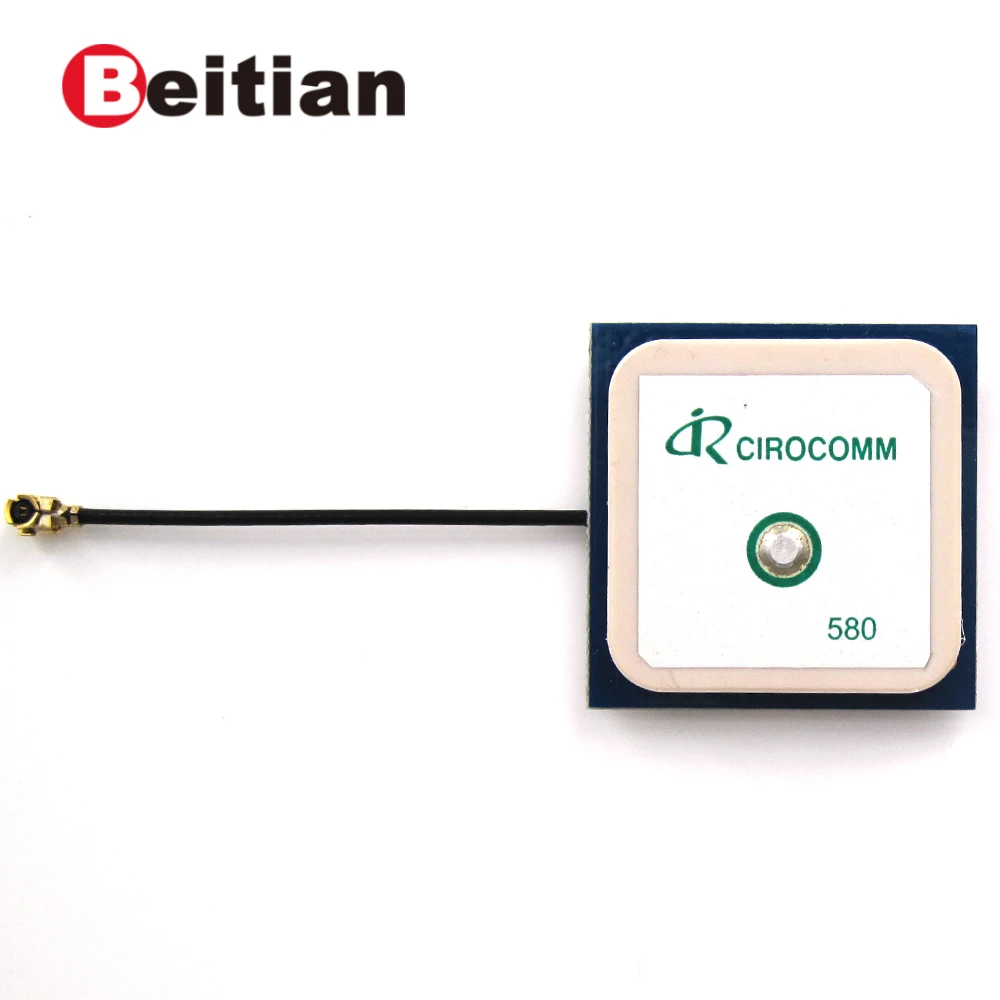

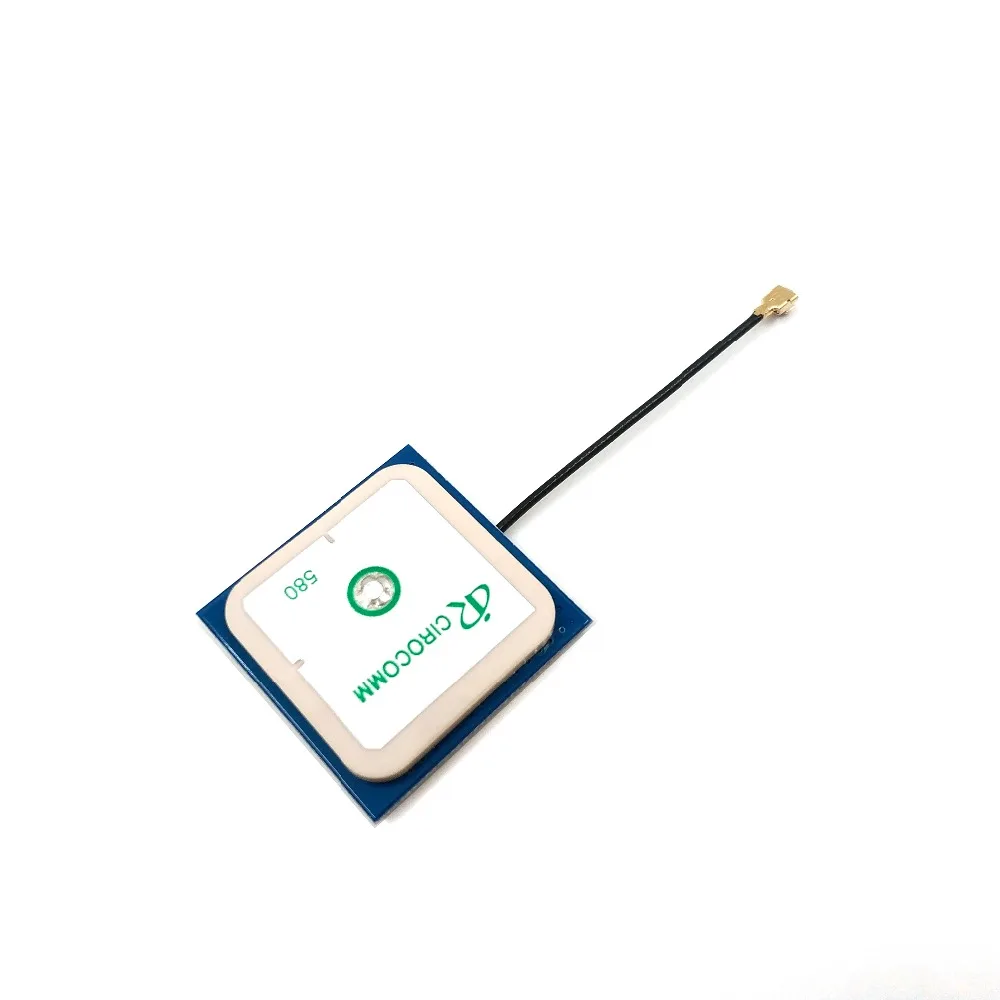

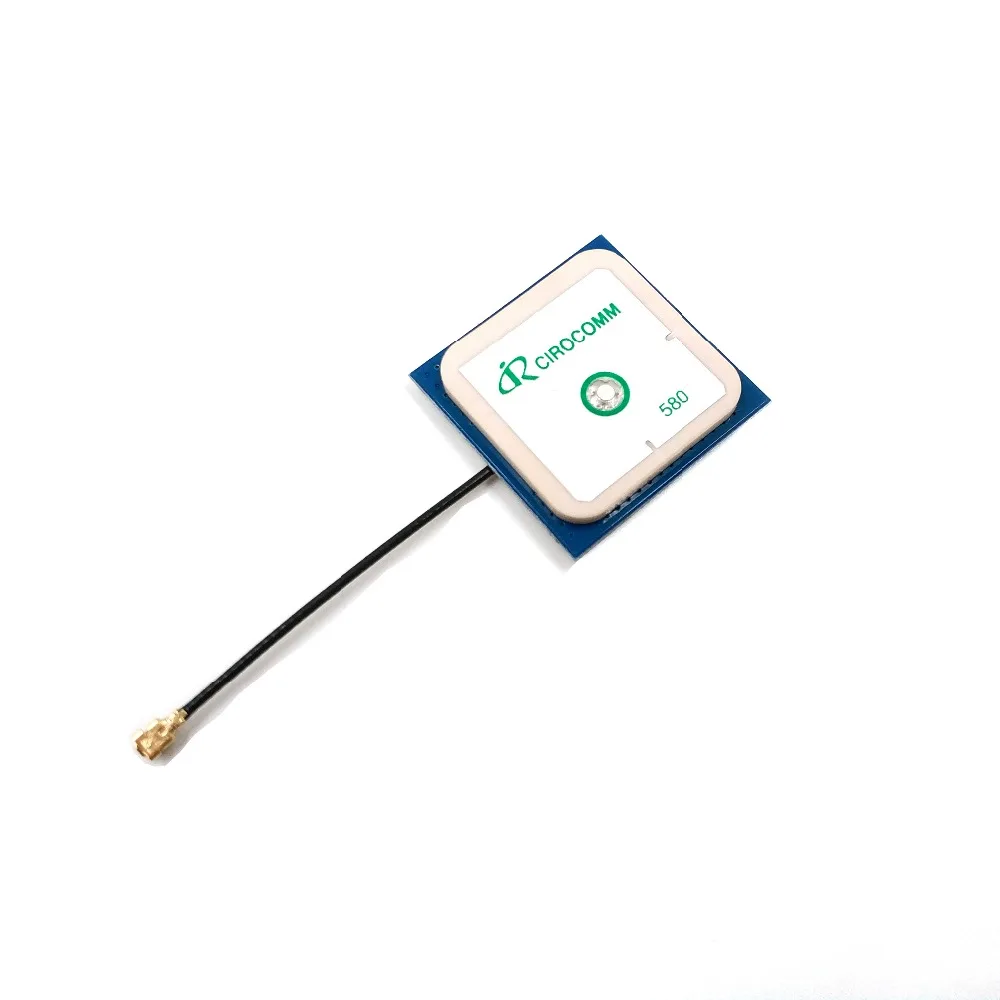

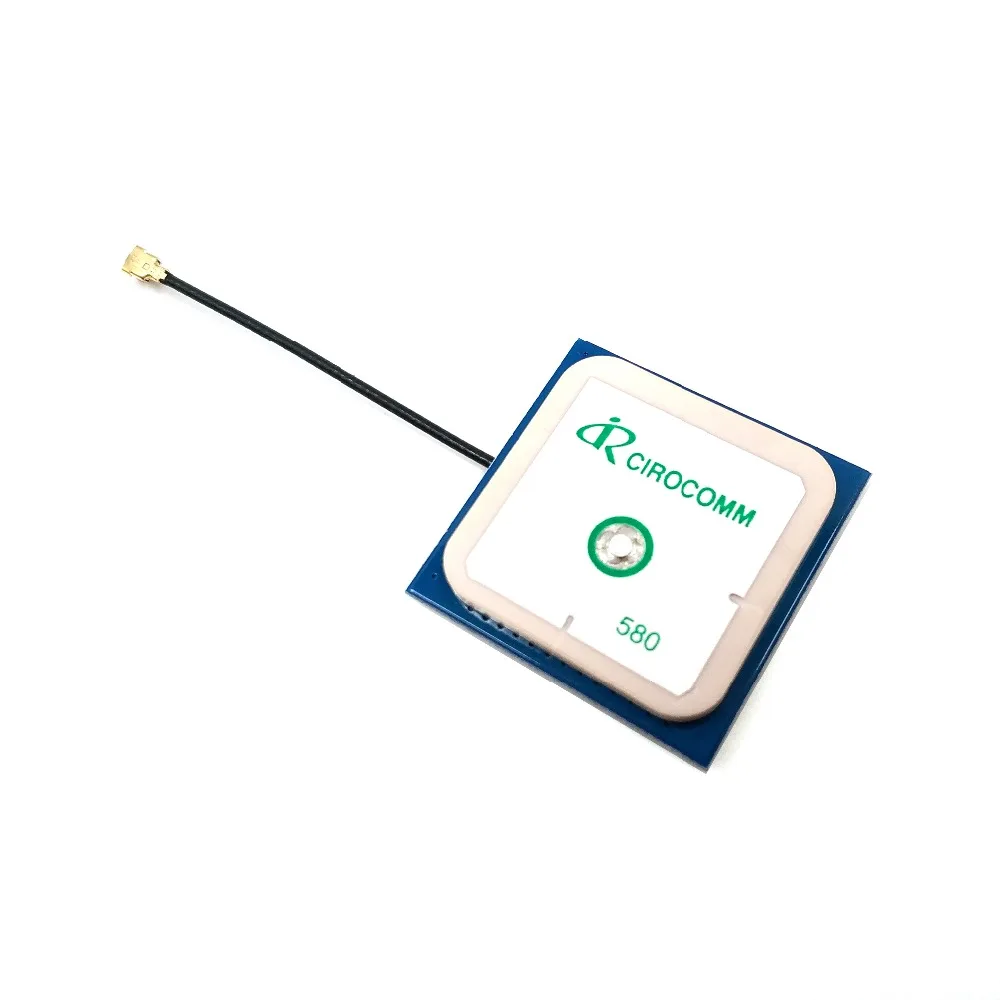

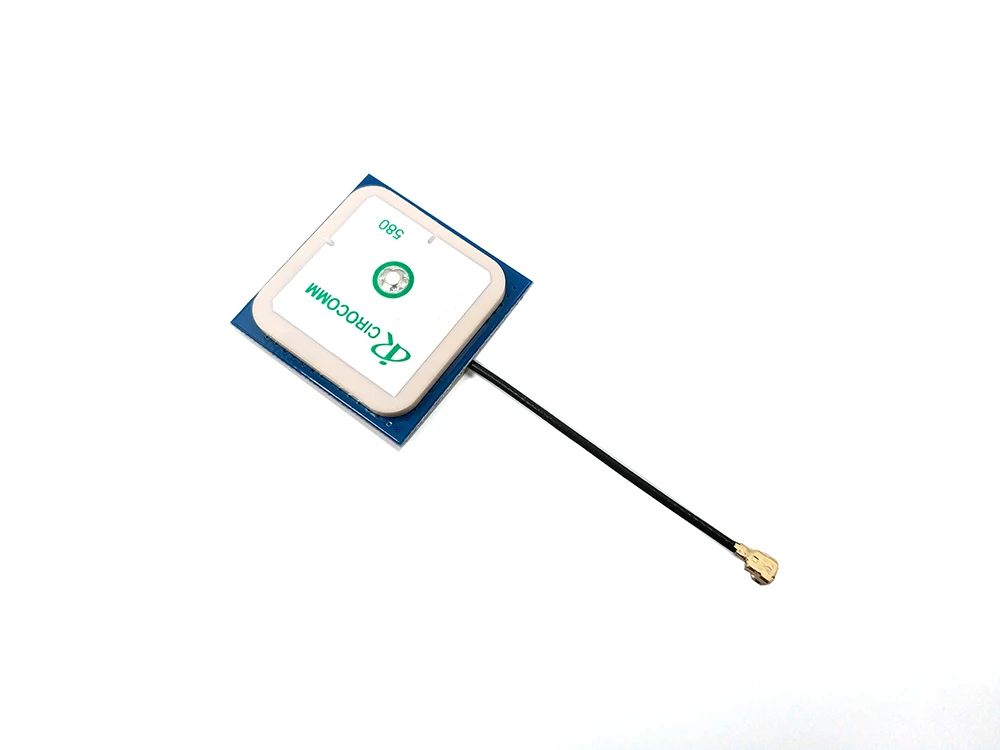

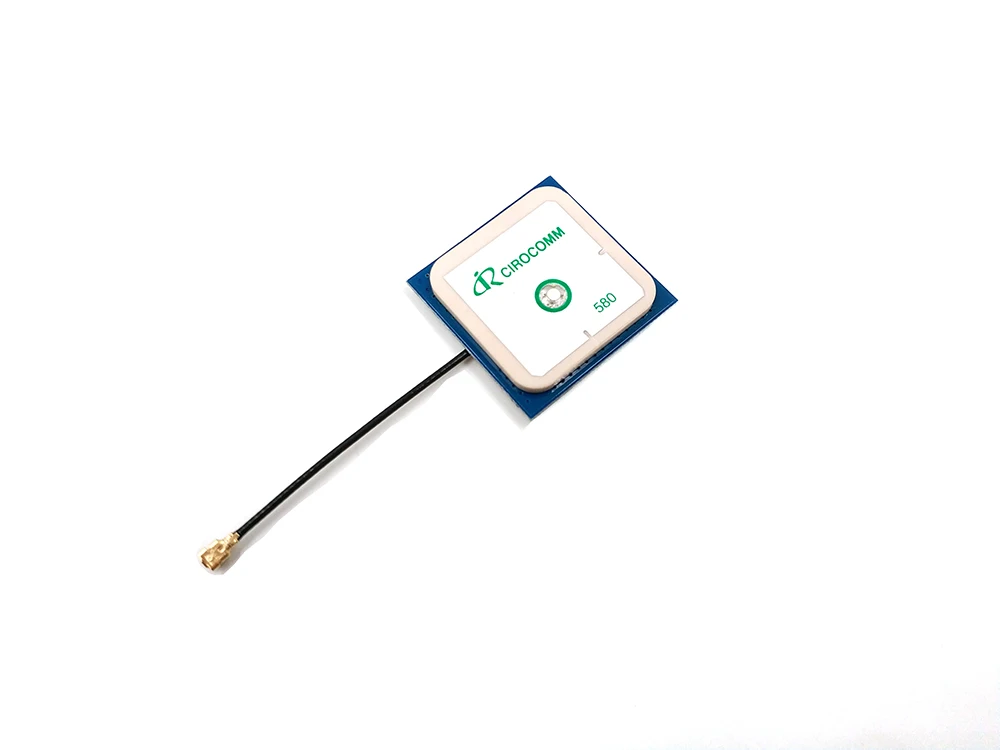

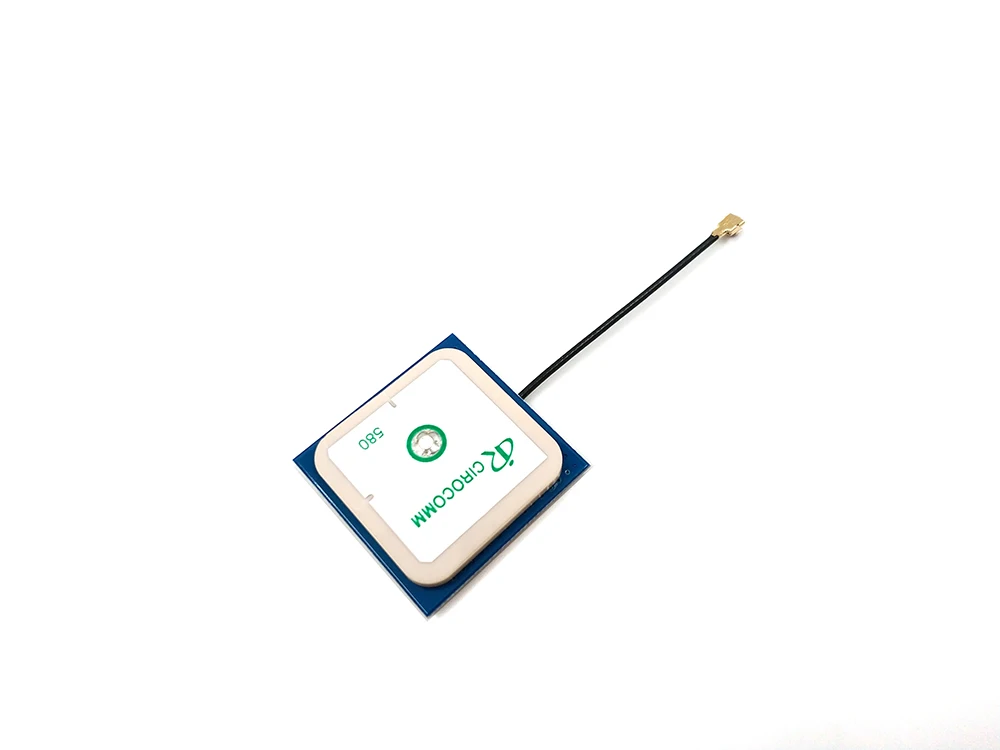

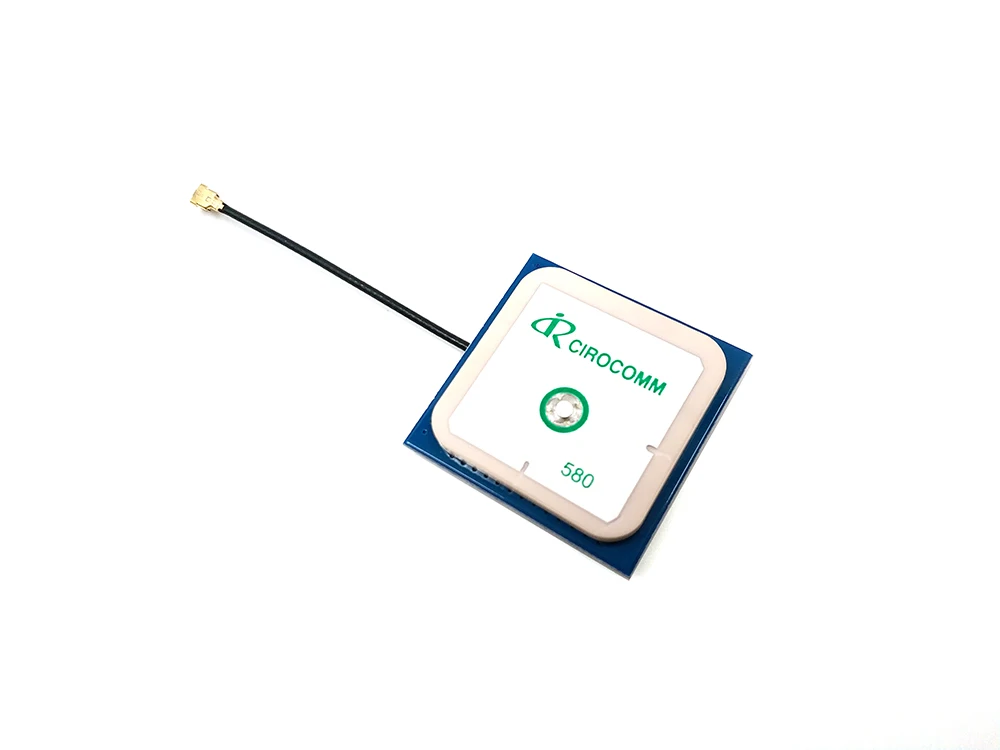

Антенна GPS использует керамическую антенну CIROCOMM, которая является известной крупной компанией в Тайване, китае. Антенна протестирована на соответствие импедансу 50 Ом, а ее размер шума меньше 1,0 дБм. Качество изготовления отличное. Многие клиенты с хорошей производительностью приема антенны могут выбрать этот вид антенны.

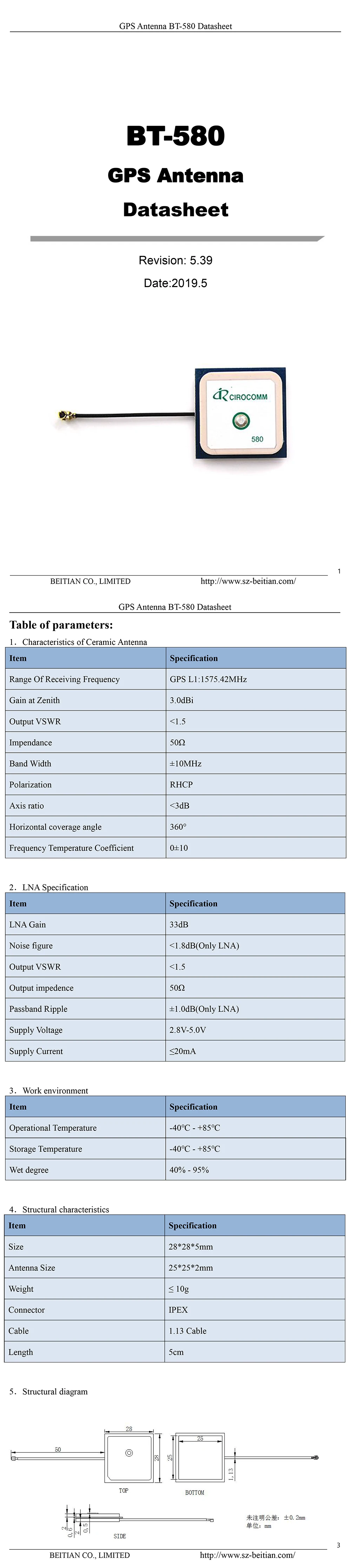

Таблица параметров:
1. Характеристики керамической антенны
Предмет
Параметры
Диапазон частоты приема
GPS L1: 1575,42 МГц
Коэффициент усиления на Зенит
3.0dBi
Выход КСВН
<1,5
Impendance
50Ω
Группа Ширина
± 10 МГц
Поляризации
RHCP
Ось соотношение
<3dB
Горизонтальный угол охвата
360 °
Частота Температура коэффициент
0 ± 10
2. Спецификация LNA
Предмет
Параметры
LNA усиления
33dB

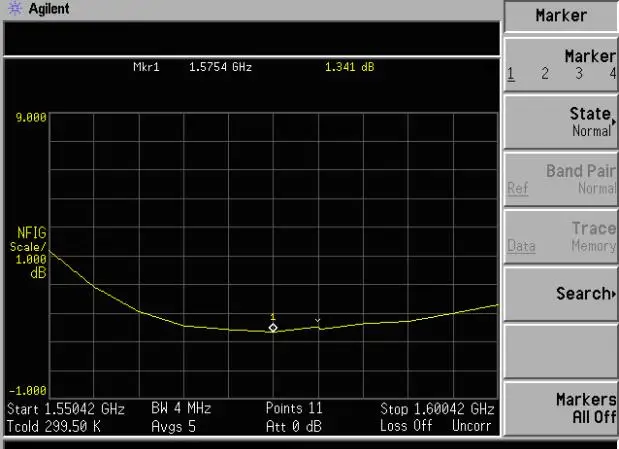

Шум рисунок
<1,8 дБ (только LNA)
Выход КСВН
<1,5
Выход Полное сопротивление
50Ω
Пропускания пульсации
± 1,0 дБ (только LNA)
Поставка Напряжение
2,8 V-5,0 V
Потребляемый ток
≤ 20mA
3. Рабочая зона
Предмет
Параметры
Оперативный Температура
-40 ℃ - + 85 ℃
Для хранения Температура
-40 ℃ - + 85 ℃
Влажный градусов
40% - 95%
4. Конструкционные характеристики
Предмет
Параметры
Размеры
28*28*5 мм
Антенна Размеры
25*25*2 мм
Вес
≤ 10g
Разъем
IPEX
Кабель
1,13 Кабель
Длина
5 см

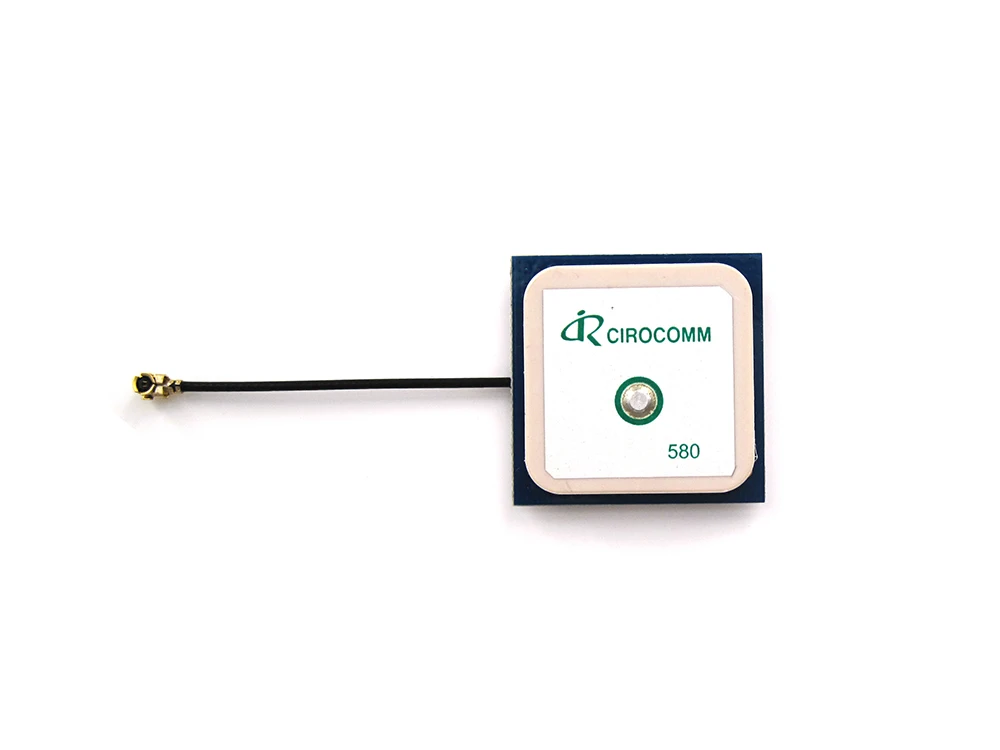

1 * BT-580

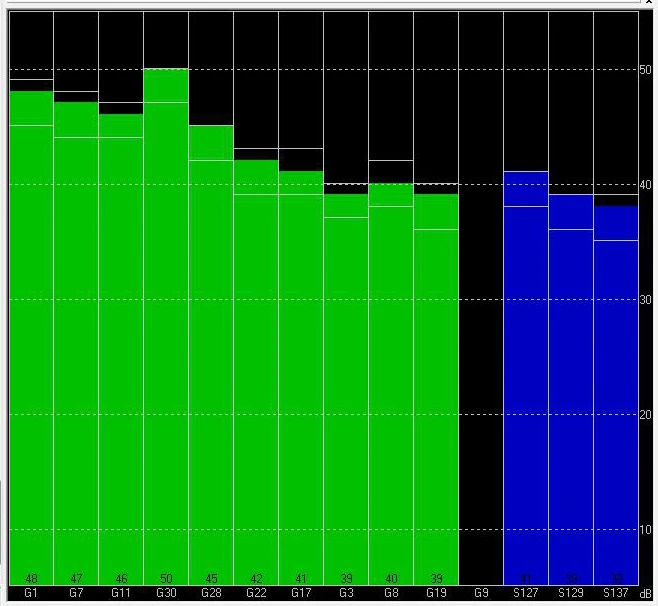

Спутниковый сигнал приема, как показано на рисунке. Высокоточный сигнал CNR может достигать 50 дБм.
