С добавленной стоимостью красивый звук новый bile post stage использует 5z2p 5z3p 5z4p Высокое напряжение двойное напряжение полный волновой выпрямитель фильтр, и Дроссельный четырехступенчатый фильтр
5z2p 5z3p 5z4p электронная трубка выпрямителя относится к режиму движения вакуумного заряда, относительно полупроводникового тока в кристаллических зернах, он имеет эффект задержки во времени на передней и задней части звуковой сигнальной формы, а также при вакуумном состоянии желчного канала, Заряд не может иметь столкновения с такими же твердыми посторонними частицами. Оригинальное экологическое исправление полезно для передачи звука.
Выпрямление электронной трубки не имеет переключения радиочастотных помех, генерируемых кристаллическим выпрямителем, что тоже причина, по которой с украшением в виде кристаллов выпрямительного диода должен включать в 0,01 мкФ конденсатор с алюминиевой крышкой (поглощение и устранение шум переключения). Поэтому, звук классического трубного усилителя сочетается с устройством для выпрямления напряжения, предназначенным для устройства выпрямления электронной трубки, отличается от звука усилителя, который использует твердое транзисторное выпрямление для формирования канала, И качество звука намного лучше.
Задняя трубка трубки полна выпрямления, и ее тон очаровательен и полон воздуха, и она является фаворитом энтузиастов ламповых усилителей.

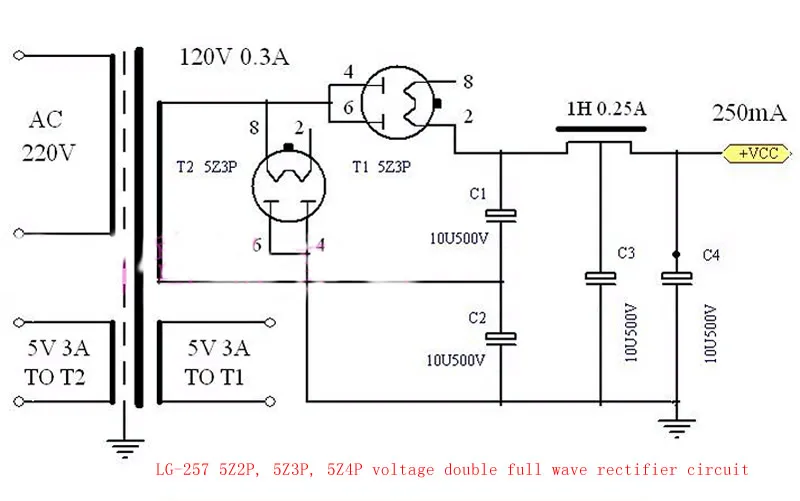

Характеристики цепи: выпрямление и фильтрация двойного напряжения, двойные диоды в трубке используются параллельно, а напряжение 120 В переменного тока может быть поднято до 340 в (без нагрузки) высокое напряжение постоянного тока, ток 125ма или 250мА, для постступенчатого использования.
По сравнению с общей схемой выпрямителя, эта схема имеет меньшее влияние на рабочие цепи переменного и постоянного тока. Внутреннее сопротивление источника питания меньше, чем у полных волновых и мостовых выпрямительных линий. Хорошая динамическая способность обеспечивает отличное качество звука и тембр усилителя. Читы).
Цикл источника питания переменного/постоянного тока является частью канала звукового сигнала и необходимого канала. Его производительность, эффект и значение самоочевидны.
Проверка показывает, что динамическое расширение линии выпрямителя двойного напряжения заполнено, и это будет известно после использования. Это также схема выпрямителя, используемая иностранными усилителями труб. Это просто коммерческий фильтр, который использует Кристальные диоды для выпрямления.
Однодиапазонный низковольтный источник питания переменного тока 120 в может уменьшить сложность обмотки трансформатора, тем самым усиливая процесс, структура и больше усилий для дальнейшего уменьшения внутреннего сопротивления и повышения точности обмотки для достижения баланса переменного тока. Даже с использованием трансформатора каменной машины в любительских условиях. Вы также можете изменить входное напряжение для изменения выходного напряжения по мере необходимости.
Специальное напоминание: эти три нити выпрямителя 5 в требуют двух наборов независимых обмоток для источника питания и не могут совместно использовать один набор. Входное напряжение переменного тока не может превышать 180 В.
Формула увеличения: 120 В × √ 2 × 2 = 340 в, то есть 120 В × 1,414 × 2 = 340 в (без нагрузки).
Если это источник питания 100 в
Формула расчета: 100 в × √ 2 × 2 = 282 в, то есть 100 в × 1,414 × 2 = 282 в (без нагрузки).
Напряжение-двойное выпрямленное напряжение начинает подтягиваться от 0 В до более 300 Вольт в течение нескольких секунд. Используя вольтметр, вы можете видеть, что игла имеет процесс медленного подъема, что очень полезно для защиты электронной трубки и ударов линии.
Эта версия импортированного Z11 используется материал железного сердечника для катушки дроссельной трубки выходного трансформатора! В EI57X30 Спецификация лист 0,35 мм толщиной и выполнен из меди без примеси кислорода эмалированная проволока. Центральный кран катушки дросселя образует π-тип фильтра. Кран может быть подключен к различным фильтрующим конденсаторам для калибровки звука и улучшенной фильтрации, что делает выходное напряжение пульсации меньше, а Форма волны более гладкой, что более выгодно, чем катушка с одной катушкой! Особенно для маленьких размеров, те, кто заинтересован, могут сравнить его сами, чтобы получить удовольствие.

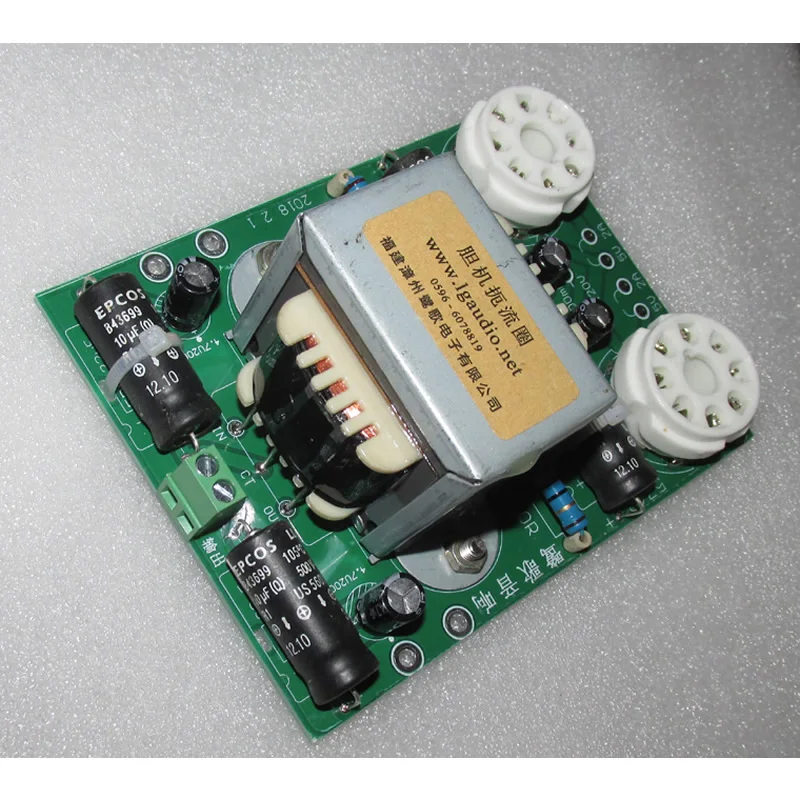

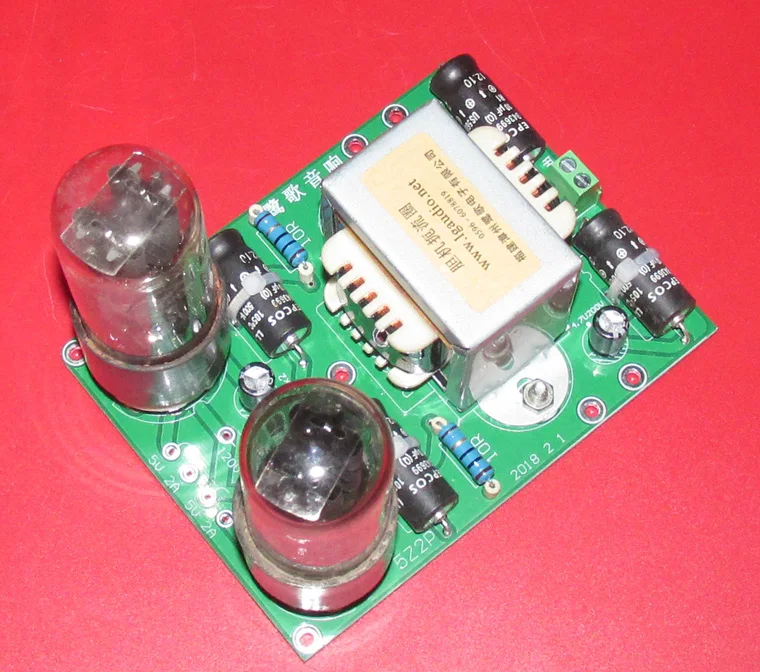

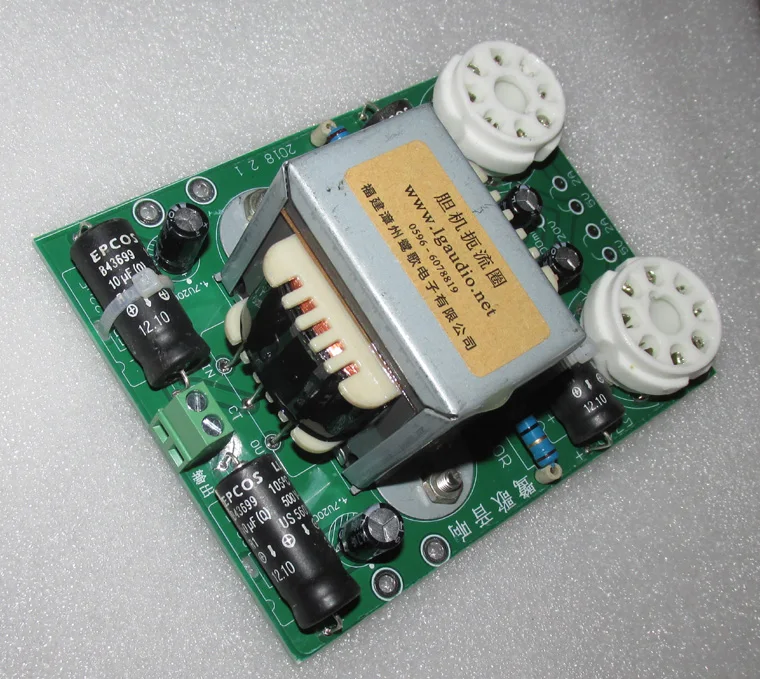

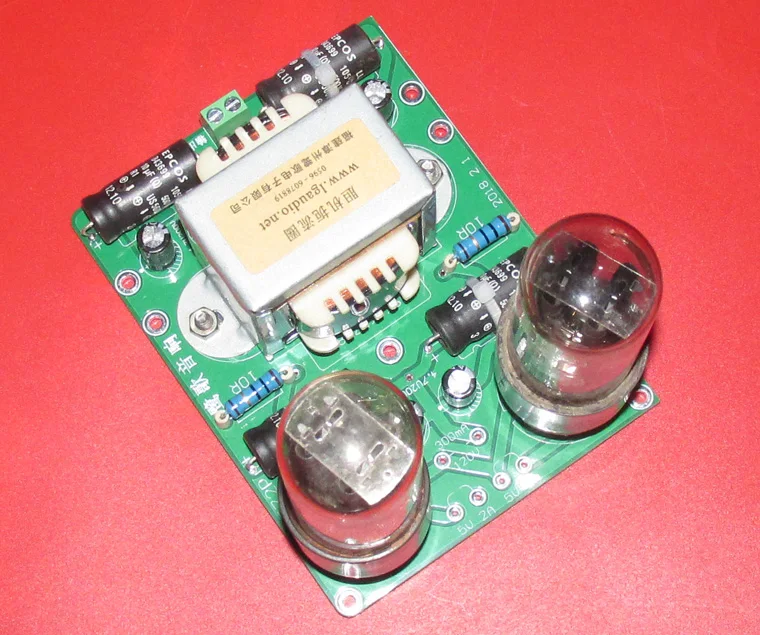

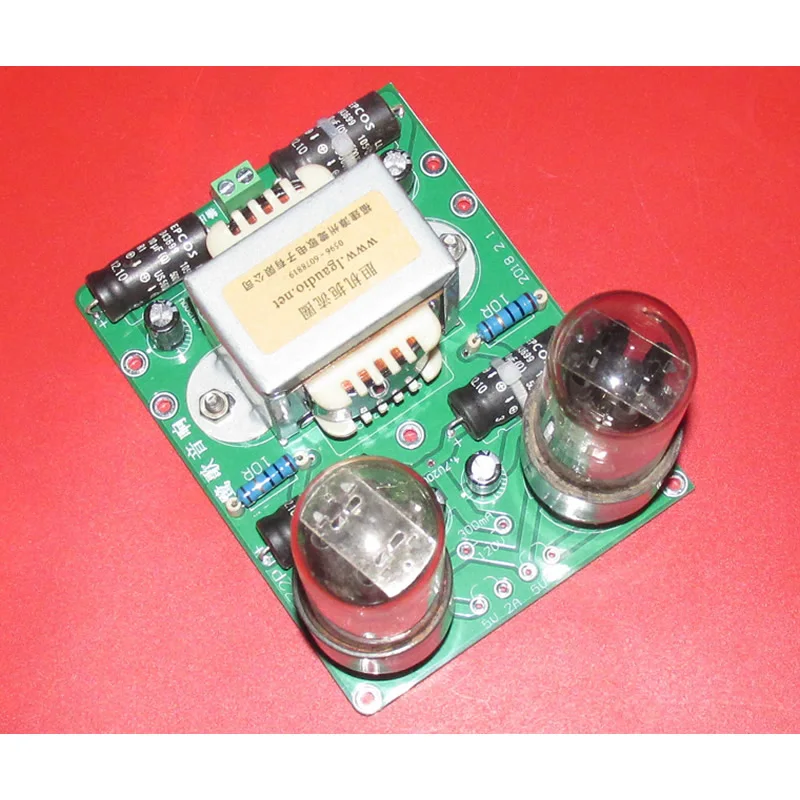

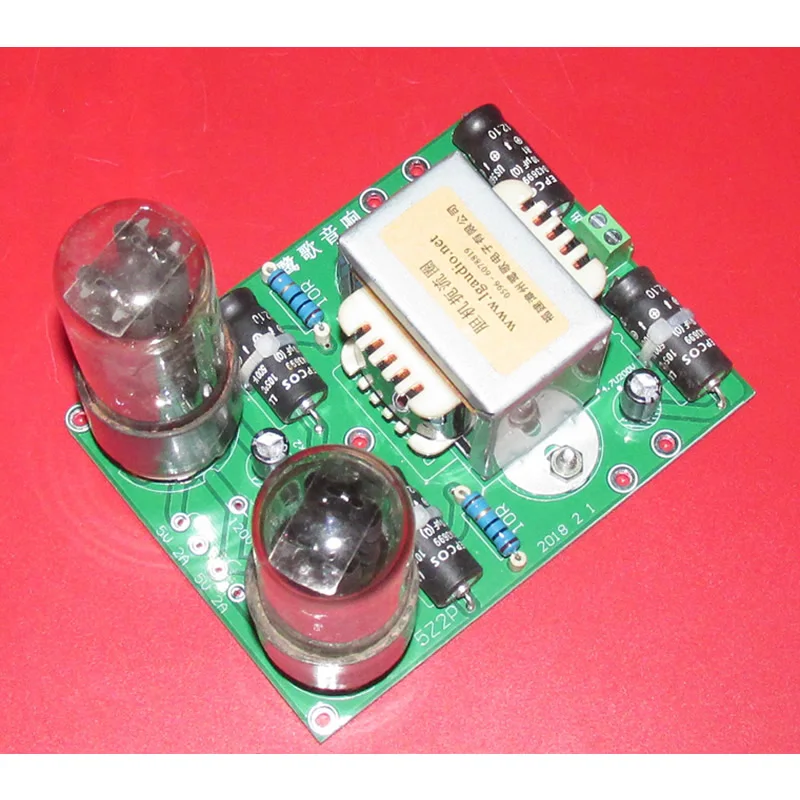

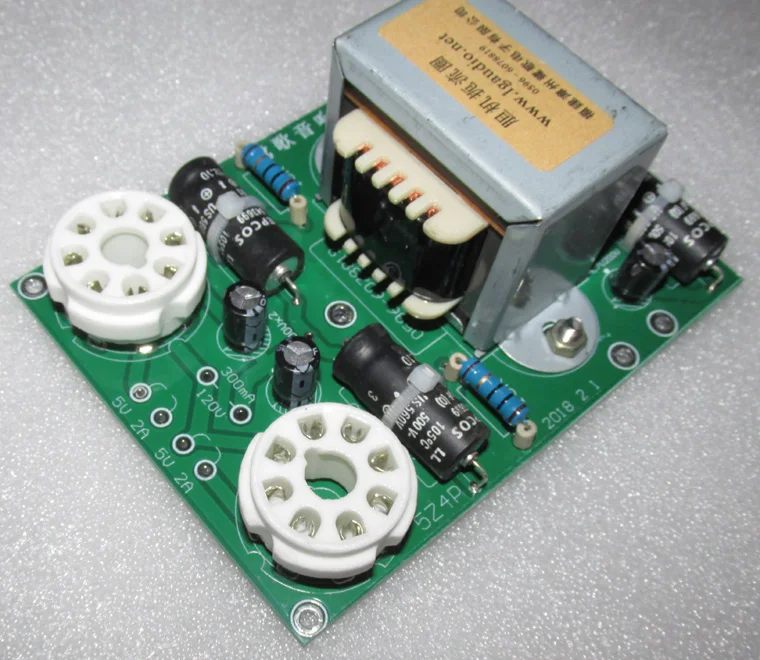

LG-257 5z2p напряжение-двойная полноволновая система питания (120 × 91) толщина платы 2 мм: весенне-осенние туфли с низким напряжением 120V переменного тока источника питания → 2 5z2p выпрямители → Пособия по немецкому языку EPCOS 10U500V конденсаторы высокого напряжения 2 → 1H150mA дроссель → Пособия по немецкому языку EPCOS 10U500V высокого напряжения двух конденсаторов, конденсатор фильтра с центральным краном заземлен, Всего четыре уровня фильтрации. LG-257 готовая доска. 5z2p-это трубка второй руки.
LG-257B 5z3p напряжение-двойная полная волна выпрямленный источник питания готовая доска (120 × 91) толщина платы 2 мм: весенне-осенние туфли с низким напряжением 120V переменного тока источника питания → 2 5z2p выпрямители → Пособия по немецкому языку EPCOS 10U500V конденсаторы высокого напряжения 2 → 1H250mA дроссель → Пособия по немецкому языку EPCOS 10U500V высокого напряжения двух конденсаторов, конденсатор фильтра с центральным краном заземлен, Всего четыре уровня фильтрации. LG-257B готовая доска не оснащена трубкой.

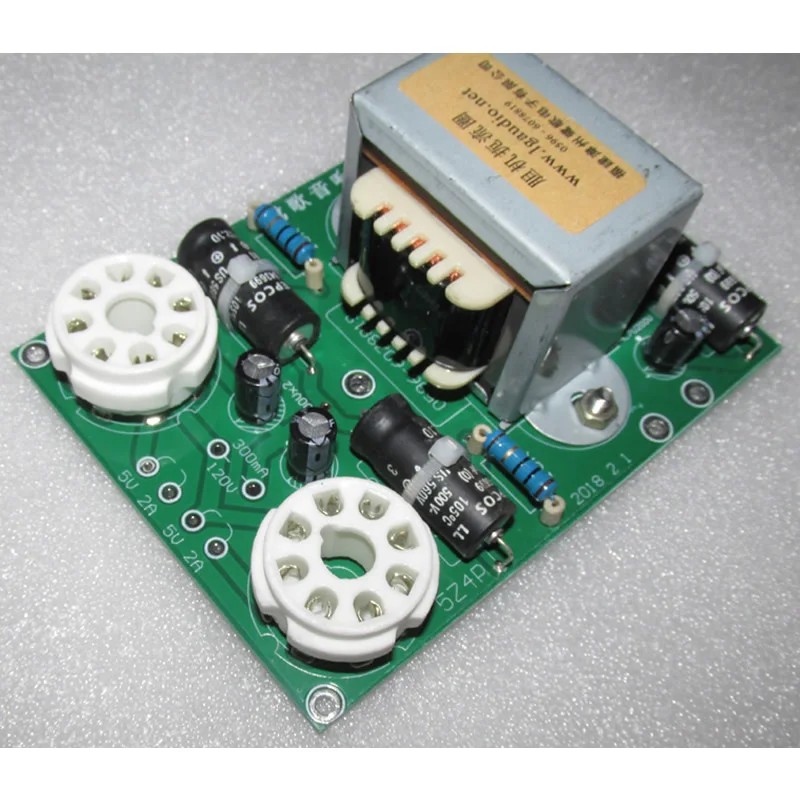

LG-257C 5z4p напряжение-двойная полная волна выпрямленный источник питания готовая доска (120 × 91) толщина платы 2 мм: одногрупповые низковольтные 120V AC Электропитание → 2 5z2p выпрямители → немецкие EPCOS 10U500V высоковольтные конденсаторы 2 → 2H150mA дроссель → немецкий EPCOS 10U500V два высоковольтных конденсатора, конденсатор фильтра с центральным краном заземлен, Всего четыре уровня фильтрации. LG-257C готовая доска не оснащена трубкой.
Силовой трансформатор может быть настроен, пожалуйста, свяжитесь со службой поддержки клиентов!
Декларирование: компоненты на готовой доске отличаются из-за различных партий сборки. Типы, бренды, модели и характеристики некоторых компонентов будут немного отличаться. Часть конденсаторов на печатной плате-это вторая ручная Разобранная продукция. Готовая доска обычно продается. Если у вас есть запрос, вы можете сделать фотографию для подтверждения.
