Описание:

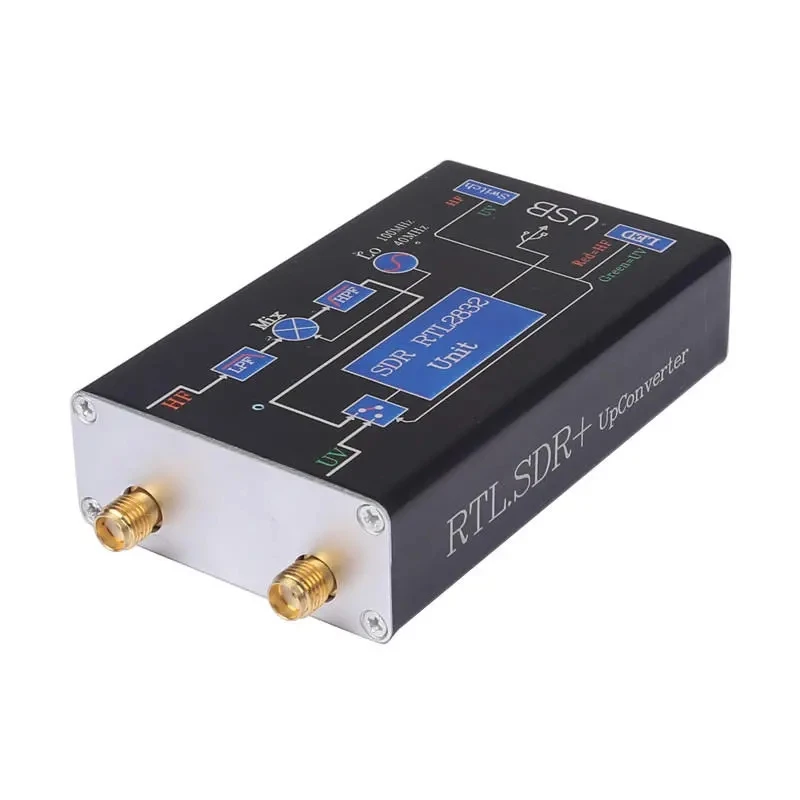

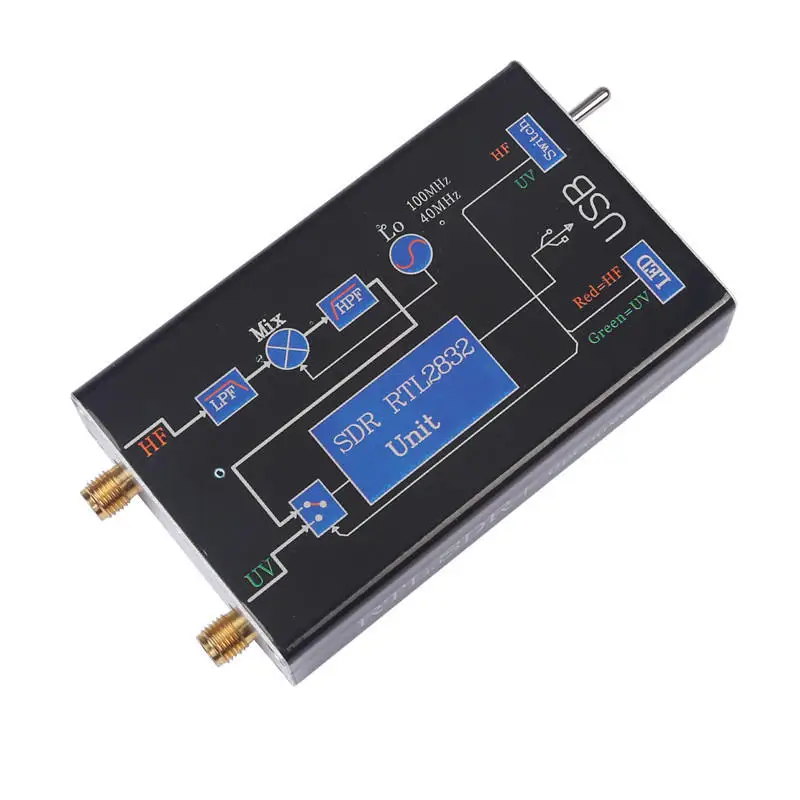

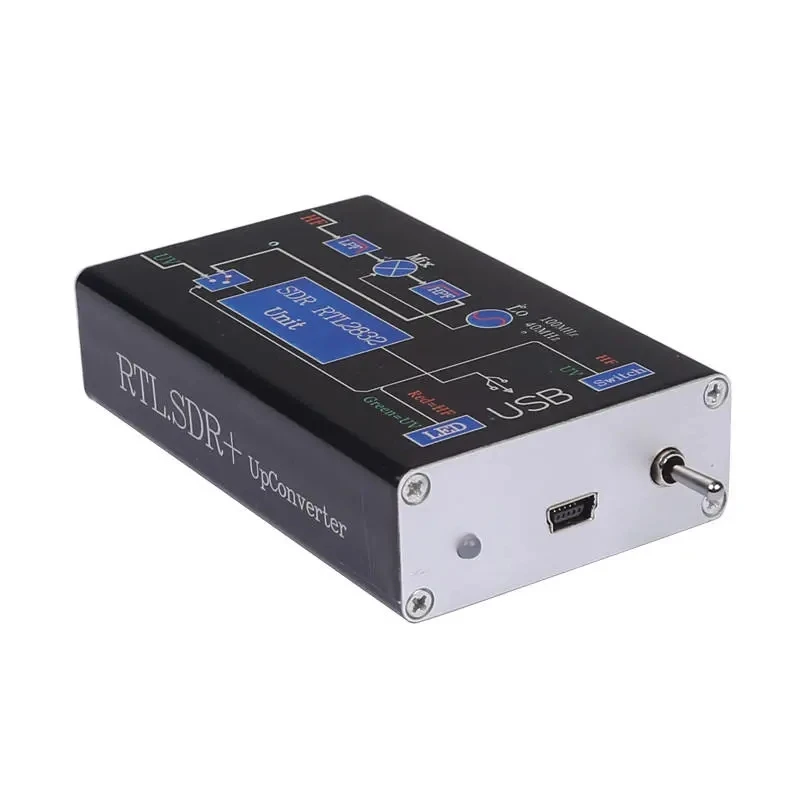

100 кГц-1,7 ГГц VHF UHF Full Band RTL.SDR + UpConverter SDR USB-тюнер приемник NFM FM DSB LSB CW
Что такое программно определяемое радио (SDR)?
В традиционных аппаратных радиостанциях математические операции, необходимые для декодирования и обработки радиосигналов, выполняются с помощью аналоговой схемы. В последнее время компьютеры стали достаточно мощными для выполнения необходимых математических расчетов в программном обеспечении, отсюда и термин программное обеспечение определяется радио. Это привело к продвинутым радиостанциям, которые ранее требовали сложного аналогового оборудования, теперь можно легко внедрить в программное обеспечение. Это снизило стоимость расширенных радиовозможностей, таких как широкополосная Настройка и водопад дисплеев.
Сосредоточьтесь на RTL-SDR
RTL-SDR-это чрезвычайно Дешевое программное обеспечение, определяемое радио, которое основано на DVB-T TV (цифровое HD TV) USB-приемниках, которые имеют в них чип RTL2832U. Он был обнаружен аппаратным хакером Эриком Фраем, разработчиком драйверов Linux Антти палосаари и командой осмоком, которые разрабатывали собственный SDR, что на чипе RTL2832U есть режим, включающий SDR. Сегодня, используя пользовательские драйверы программного обеспечения, обычно используемый дешевый RTL2832U может затем быть превращен в сложный SDR с функциями, которые могли бы до недавнего времени стоить в сотни до тысяч долларов. Конечно, производительность этих дунгов не будет соответствовать специальному SDR, но они отлично работают за эту цену, И почти все проекты любителей, которые могут быть сделаны с дорогими радио или SDRs, также могут быть сделаны с rtl-sdr. Широкополосный SDR открывает множество интересных проектов и возможностей для изучения. Некоторые виды применения RTL-SDR включают следующее, некоторые из которых будут более подробно рассмотрены в главе руководства по проектам.
Примечание:
Тестовая антенна:
-БанкаИспользуется для проверки сигналов, принимаемых от УКВ/УВЧ диапазона.
-Сила приема сигнала, полученная от УКВ/УВЧ, не лучшая. Может использоваться для приема сигналов поблизости
(Например. FM-радиовещание или другое портативное радио). Для достижения наилучшего эффекта необходимо подключить сопутствующие антенны.
-Не могуИспользуется для приема диапазона ВЧ сигнала.
-Для достижения наилучшего эффекта вам необходимо подключить соответствующие ВЧ-антенны, такие как длинный провод, случайный провод, дипольный и т. д.
Спецификация:
Полностью собран и готов к использованию.
ИспользованиеЧип R820T2Набор.
От 100 кГц до 1766 МГц, Рабочая частота.
ЧехлыВсе любительские диапазоны HF.
ЧехлыУКВ и УВЧПолосы от24-1766 МГц.
ДоЧастота дискретизации 3,2 м. (~ 2,8 МГц стабильно).
Режимы приемникаNFM,FM,DSB,USB,LSB и CW.
Примечание: зависит от программного обеспечения SDR, используемого с приемником.
8-битная подача АЦП~ 50 дБ динамический диапазон.
50 ОмВходное сопротивление.
Двойной SMAЗолотистые антенные разъемы.
Диодная защитаНа входе RF.
АлюминийПанели.
СветодиодныйИндикация мощности и диапазона.
40 МГцЛокальный генератор для конверсии ВЧ.
ДБмСмеситель балансирующего кольца.
Доска небольшого размера.
БесплатноПрограммное обеспечение.
Независимые антенные входы для коротковолновых и УКВ.
USBПодключение к компьютеру (mini usb) с питанием от общего USB.
Приемник с очень высоким динамическим диапазоном.
Точный и эффективный ленточные фильтры.
Очень чистый прием звука.
Все спецификации могут быть изменены без уведомления.

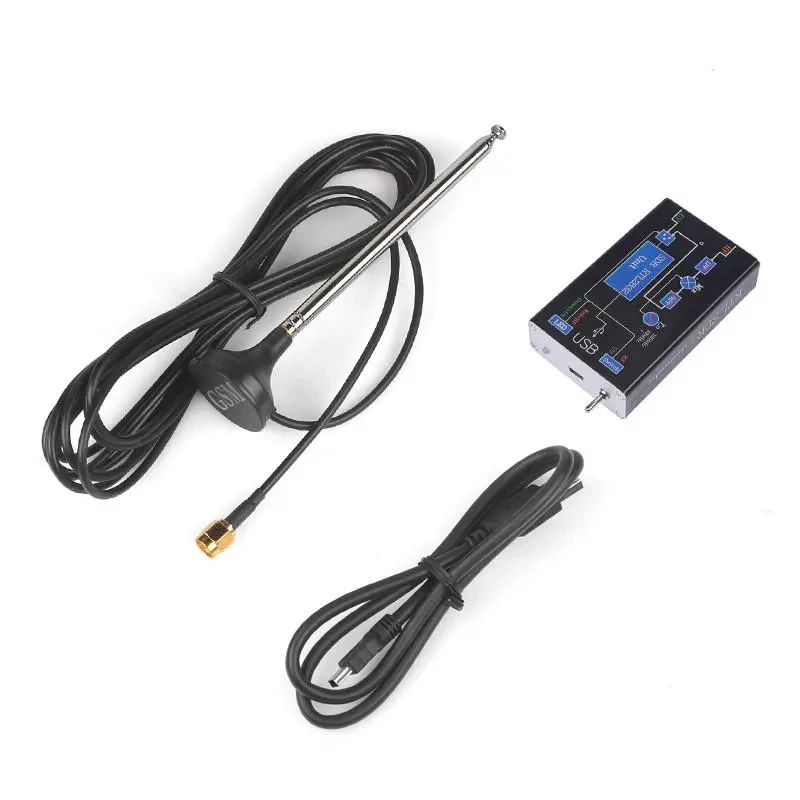

Посылка тация:
1 x Полнодиапазонный RTL.SDR + приемник с повышающим преобразователем

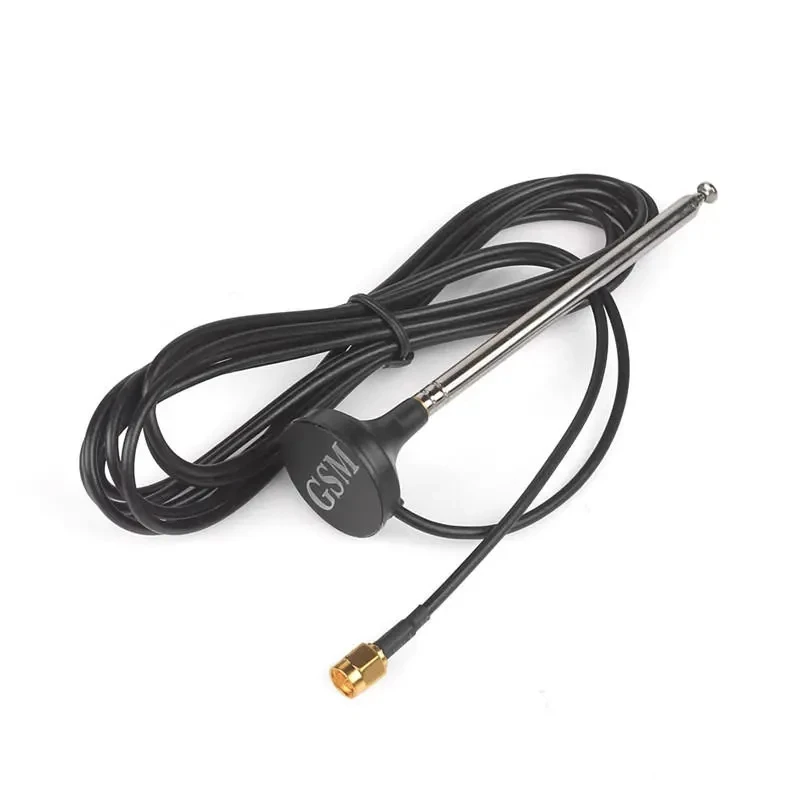

1 Телескопическая антенна для тестирования
1 х USB кабель
Шаг установки:
Краткое руководство:
Эта страница представляет собой руководство, призванное помочь любому, кто может установить сканер недорогой радио на основе RTL-SDR программного обеспечения определяемого радио как можно быстрее на системе Windows.
Http://www.rtl-sdr.com/rtl-sdr-quick-start-guide/
SDRSharp Руководство:
Хорошее руководство по использованию SDRSharp и все возможные вариантыНашли здесь.
Еще одно отличное иллюстрированное руководство может бытьНашли здесь.
RTL-SDR.COM
Большой список RTL-SDR поддерживаемых программ
Http://www.rtl-sdr.com/big-list-rtl-sdr-supported-software/
Длинный провод антенны с балуном 9:1
Http://www.radioamatoripeligni.it/i6ibe/balun9a1/balun9a1.htm
Альтернативная процедура установки для RTL.SDR и HDSDR
Http://www.hamradioscience.com/alternative-installation-procedure-for-rtl-sticks-and-hdsdr/
