3000W 48V60V72V 80A 60A 50A Brushless Controller 24mos for Electric BikeTricycleE-ScooterMotorcyclebldc Motor Controller

Примечания к покупке: 48V-84V 3000W и 48V-64V 3000W и 60V-72V 3000W контроллеры сделаны различными фабриками, и характеристики этикетки отличаются. Если вы не согласны, пожалуйста, не размещайте заказ.

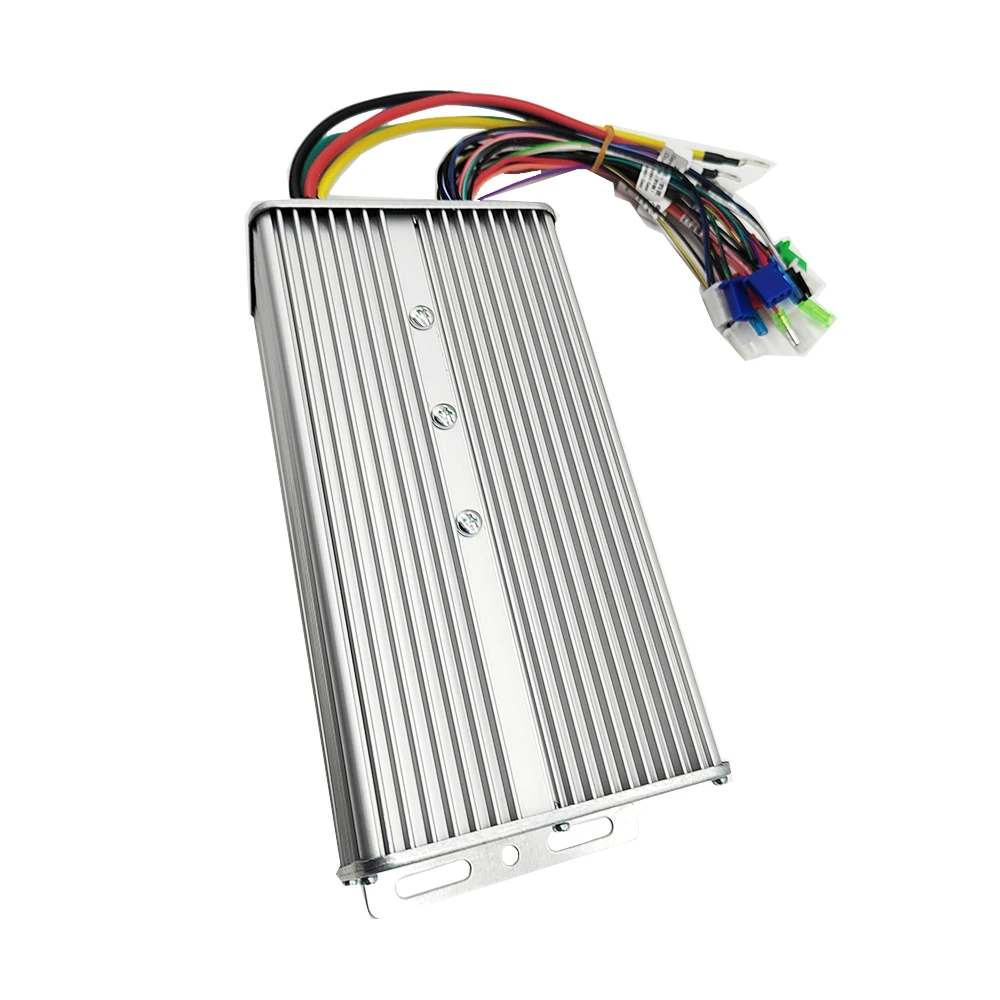

48V-84V 3000W 80A бесщеточный контроллер 24mos работает с датчиком Холла/не имеет датчика Холла

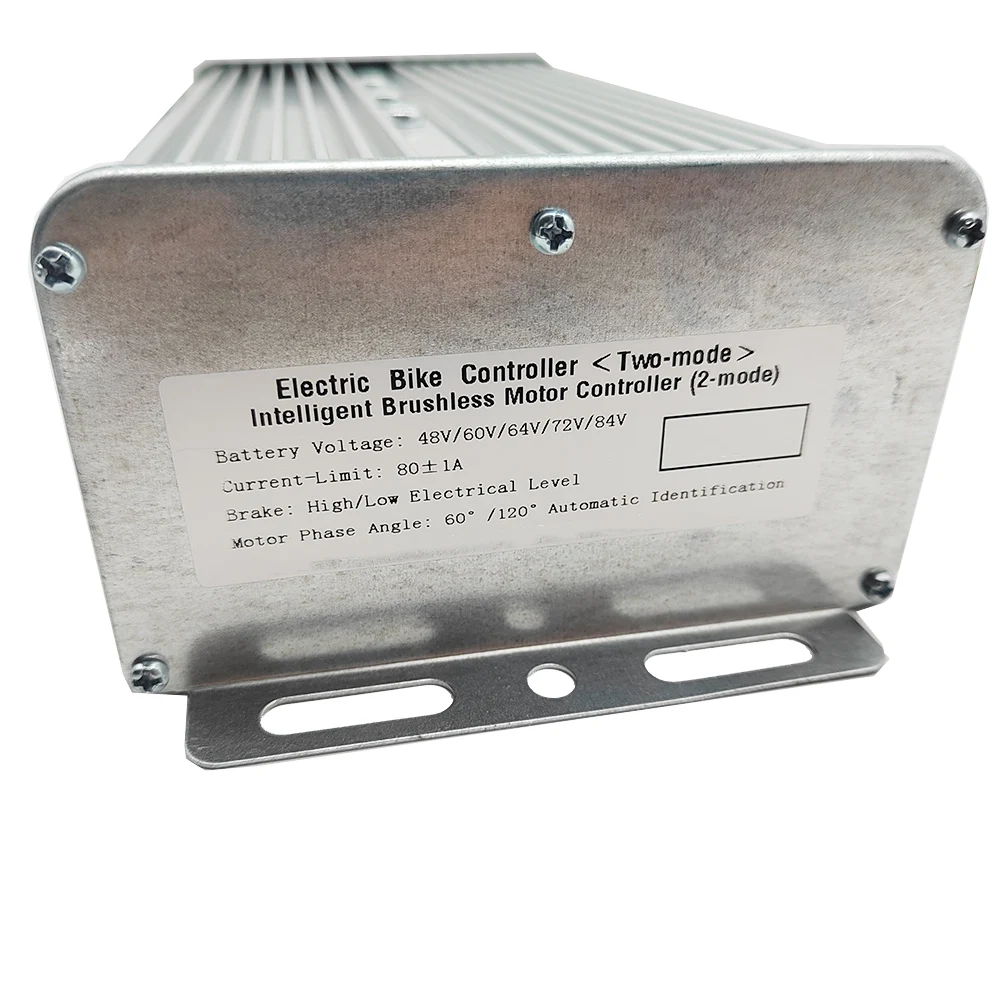

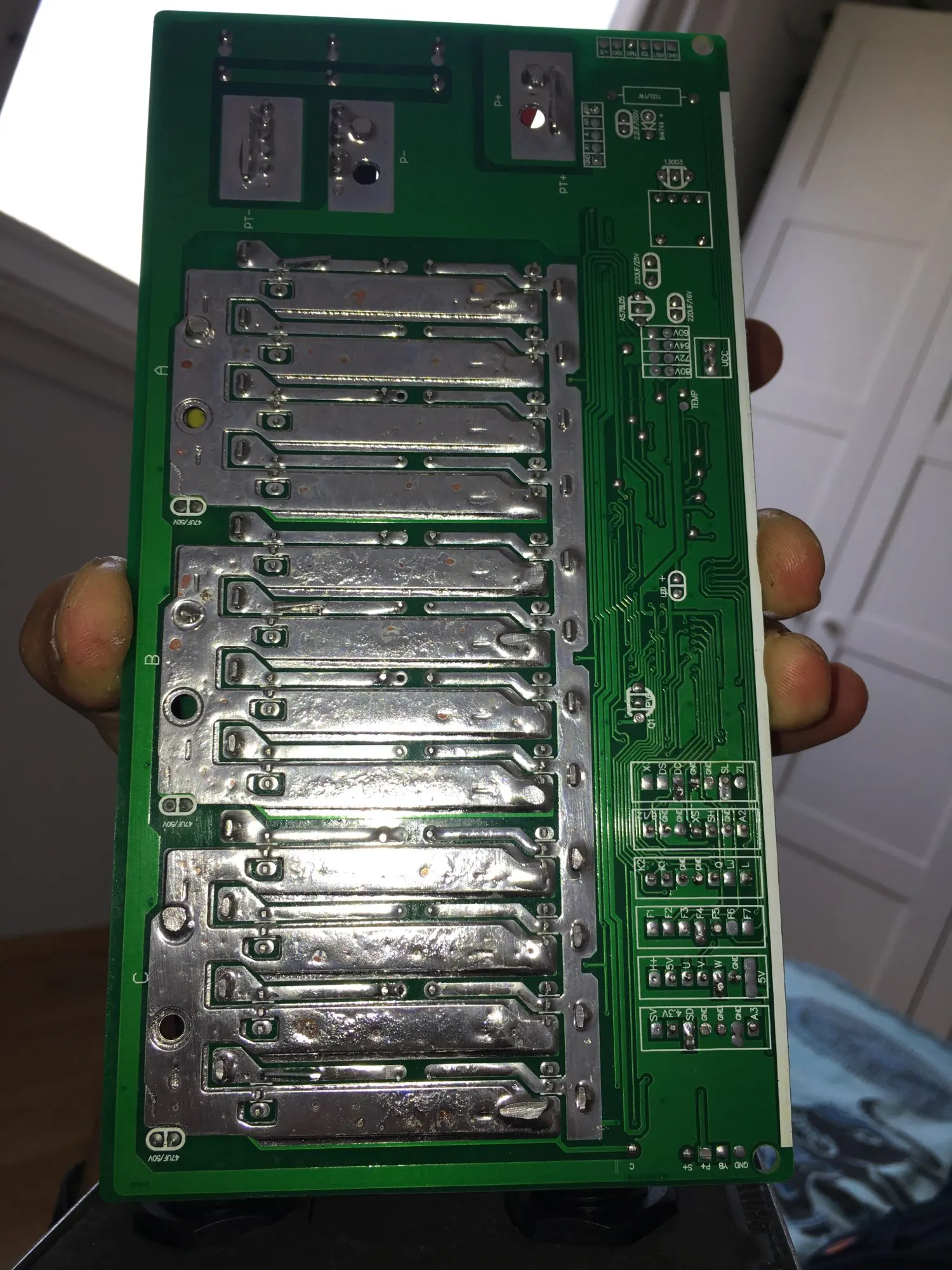

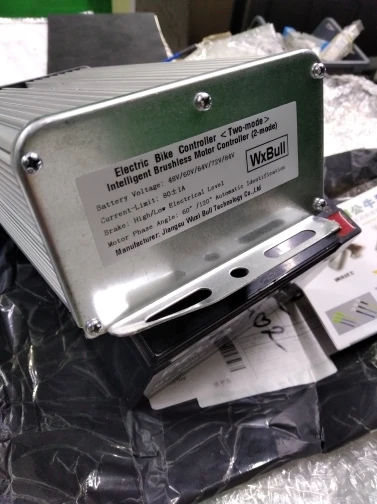

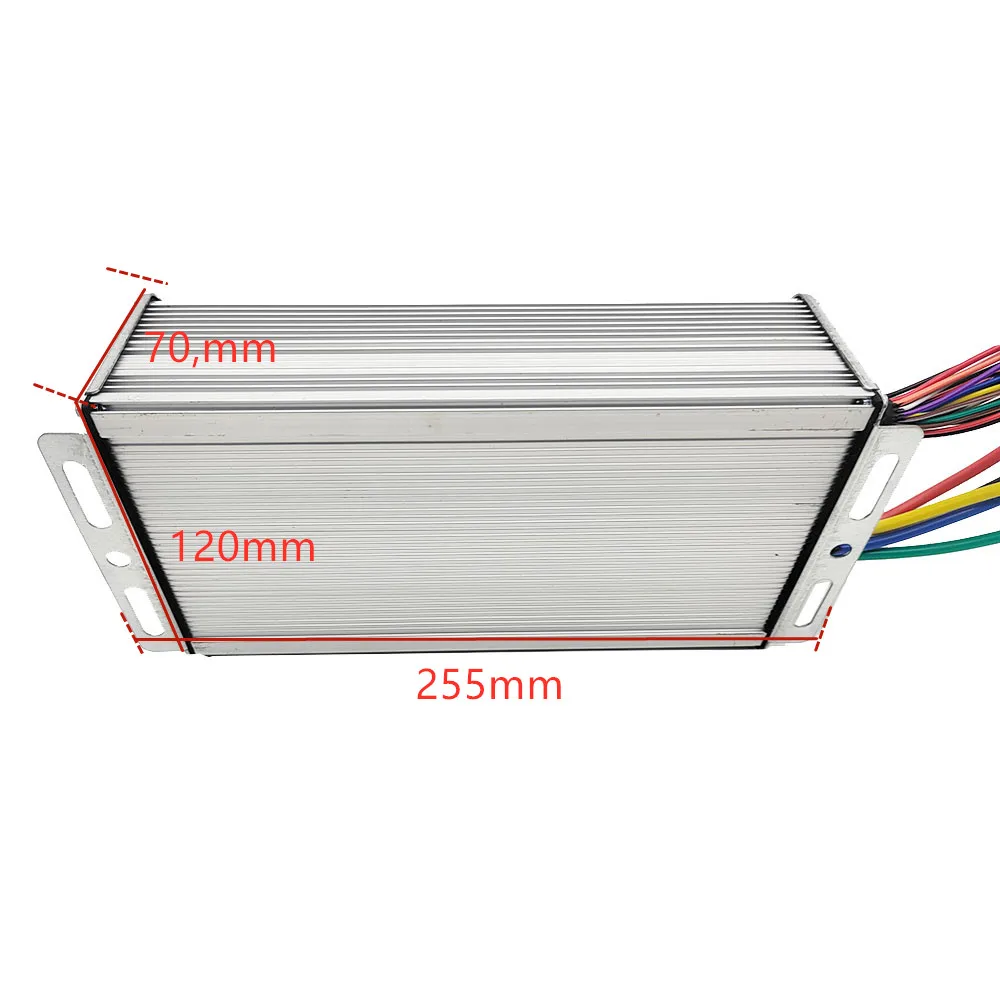

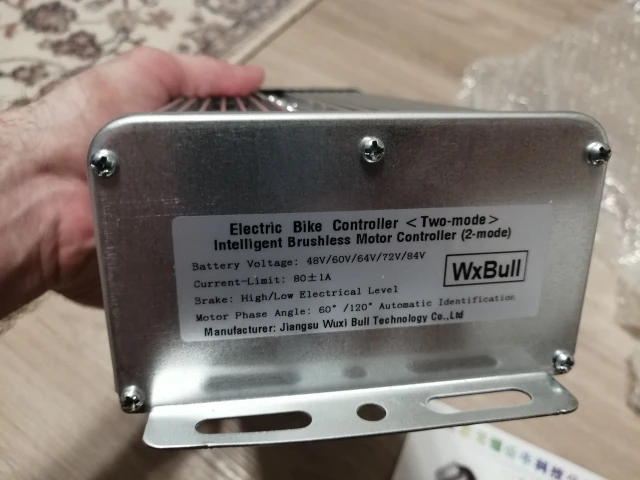

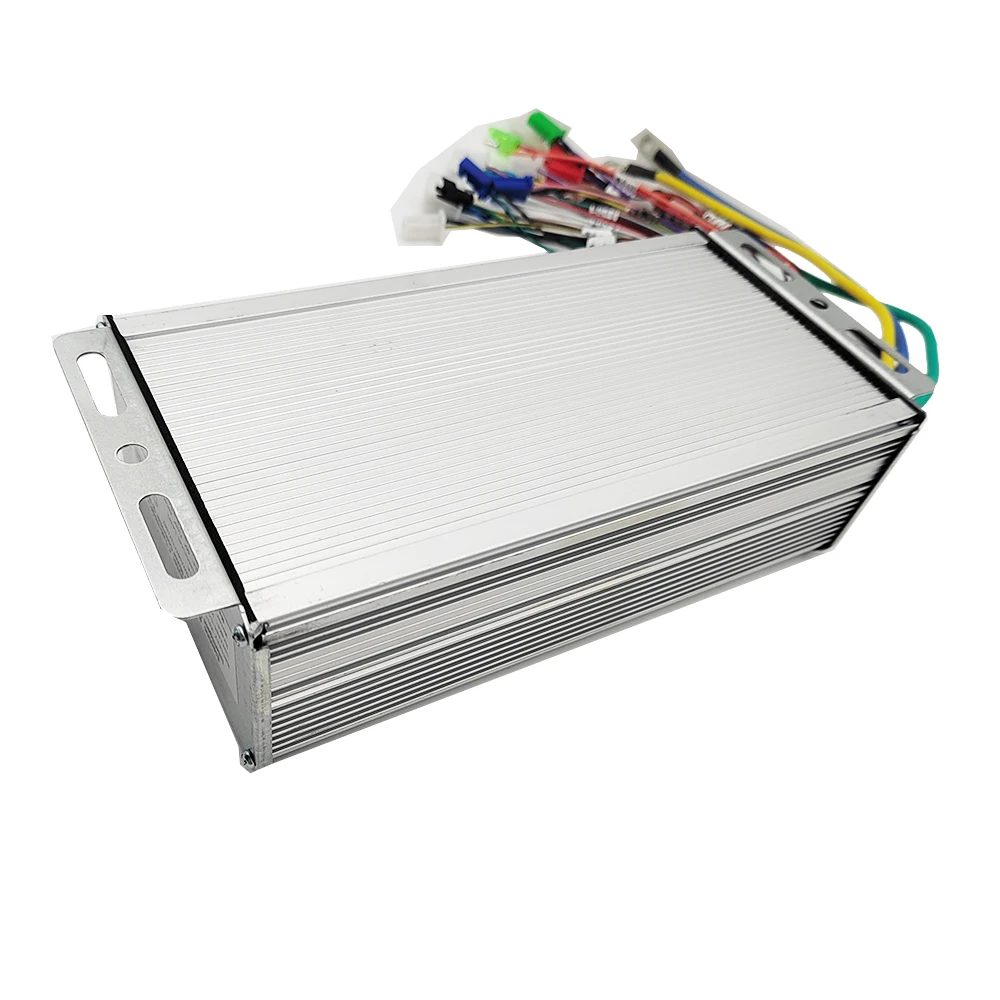

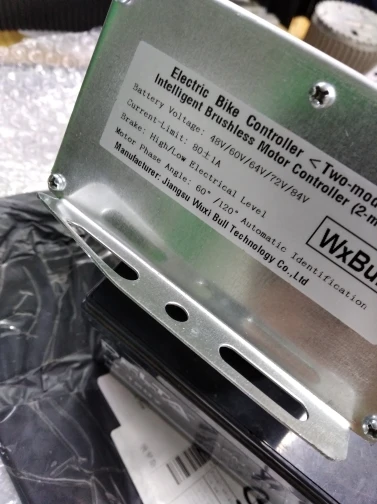

Название: Интеллектуальный двухрежимный бесщеточный контроллерМощность: 3000 ВтНапряжение: 48-84 вПредел тока: 80AНизкое напряжение: Автоматическая идентификацияТрубка MOS: 24mosФаза: Автоматическая идентификация (подходит для всех 60 ° / 120 °)Тормоза: низкий тормоз/высокий тормозРазмер: 225*118*68 мм

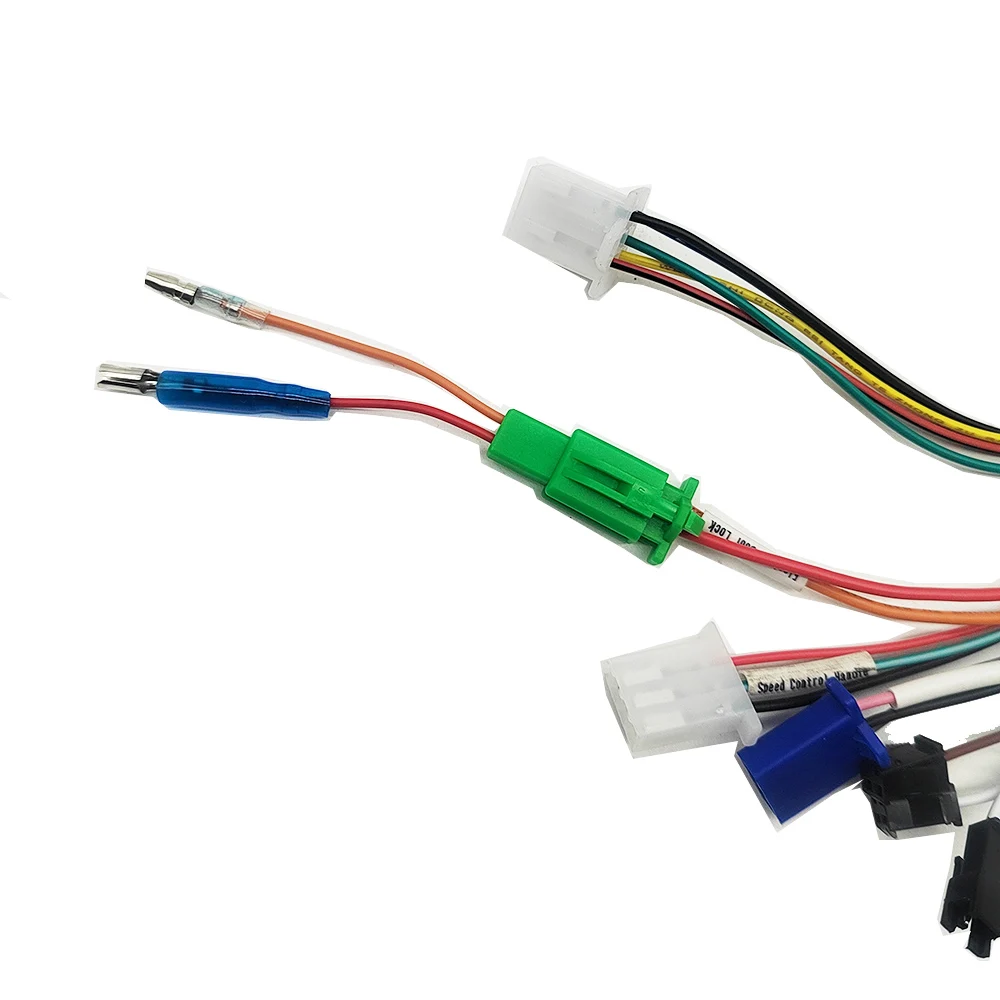

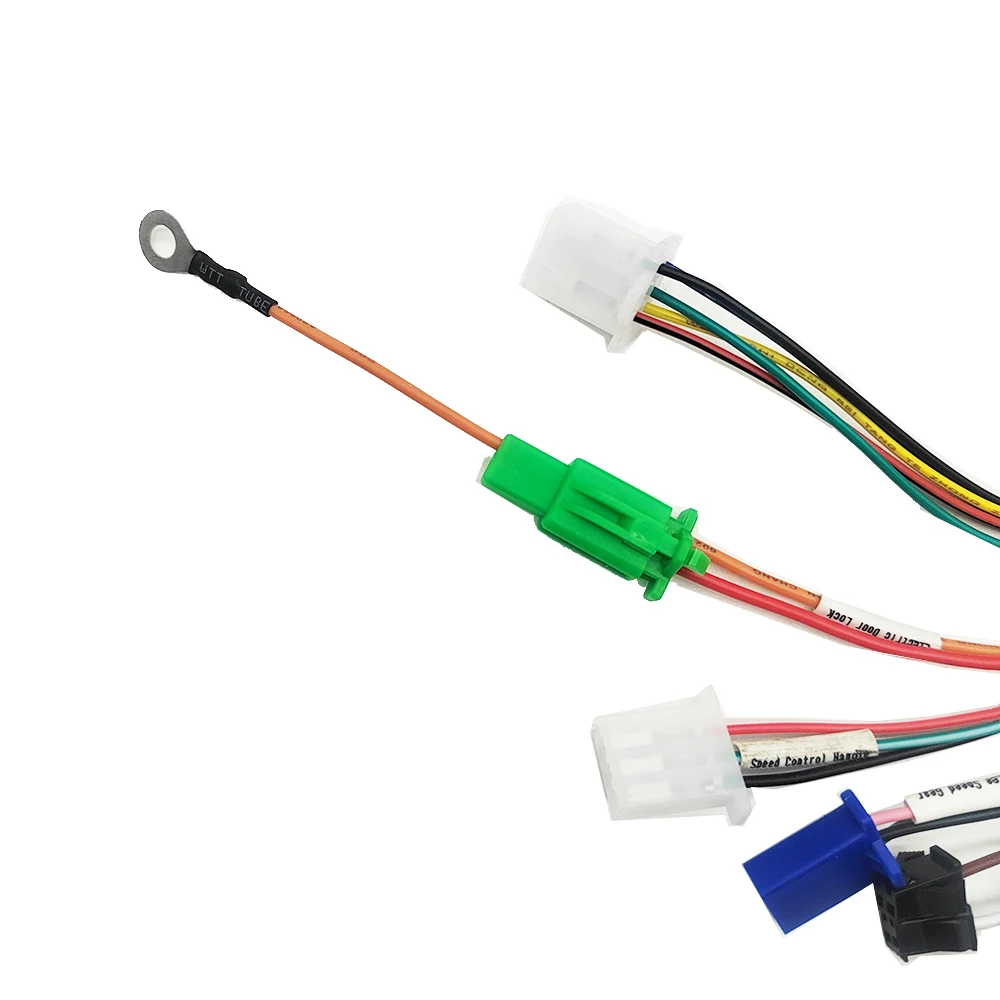

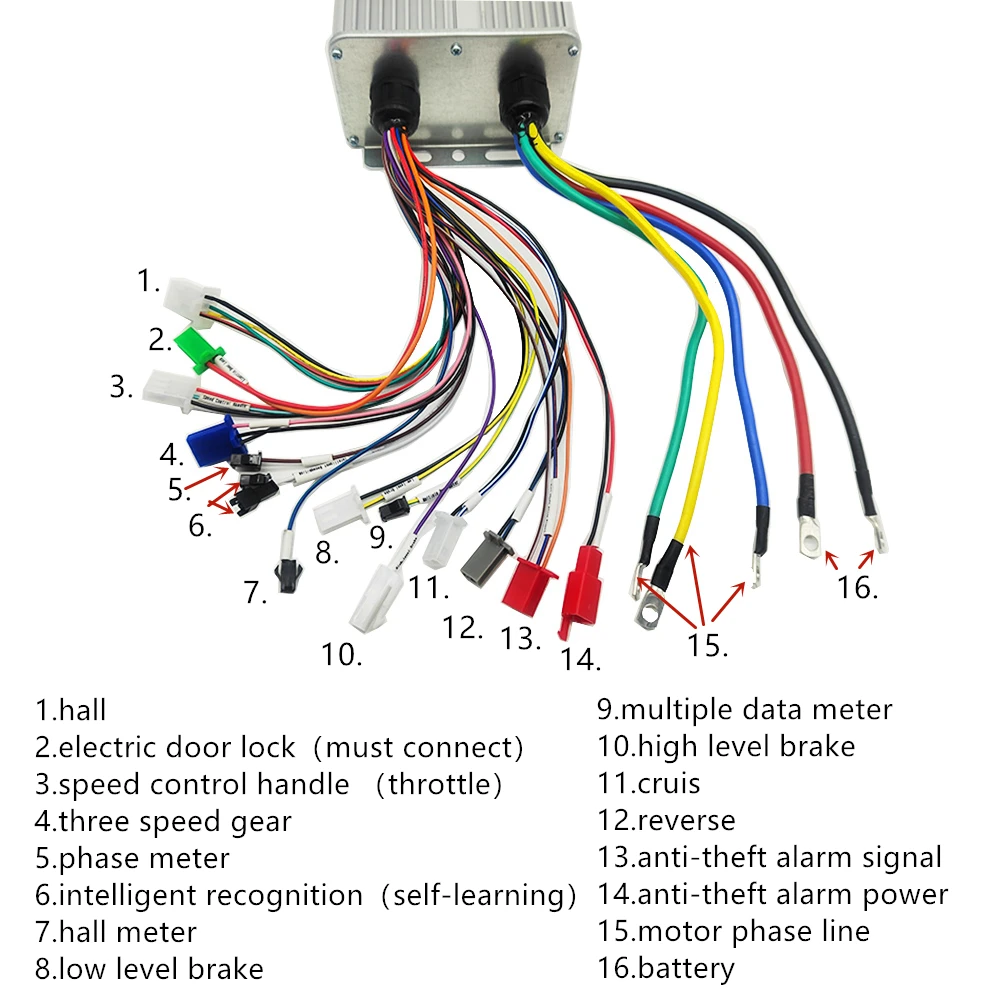

1. Зал

2. Электрический дверной замок (необходимо подключить)

3. Ручка управления скоростью (дроссельная заслонка)

4. Три скорости

5. Фазовый метр

6. Интеллектуальное распознавание (Самообучение)

7. Счетчик Холла

8. Низкий уровень тормоза

9. Несколько измерителей данных

10. Тормоз высокого уровня

11.cruis

12. Обратный

13. Противоугонный сигнал тревоги (подключается к сигналу тревоги, если нет сигнала тревоги, не нужно подключать)

14. Противоугонная сигнализация (подключается к сигналу, если нет сигнализации, не нужно подключать)

15. Моторная фазовая линия

16. Батарея

Как подключить контроллер?

1. Подключите линию фазы двигателя (цвет к цвету)

2. Подключите линию батареи (красный: аккумулятор +, черный: аккумулятор-)

3. Подключите контроллер дроссельной заслонки и нужен цвет для подключения цвета,

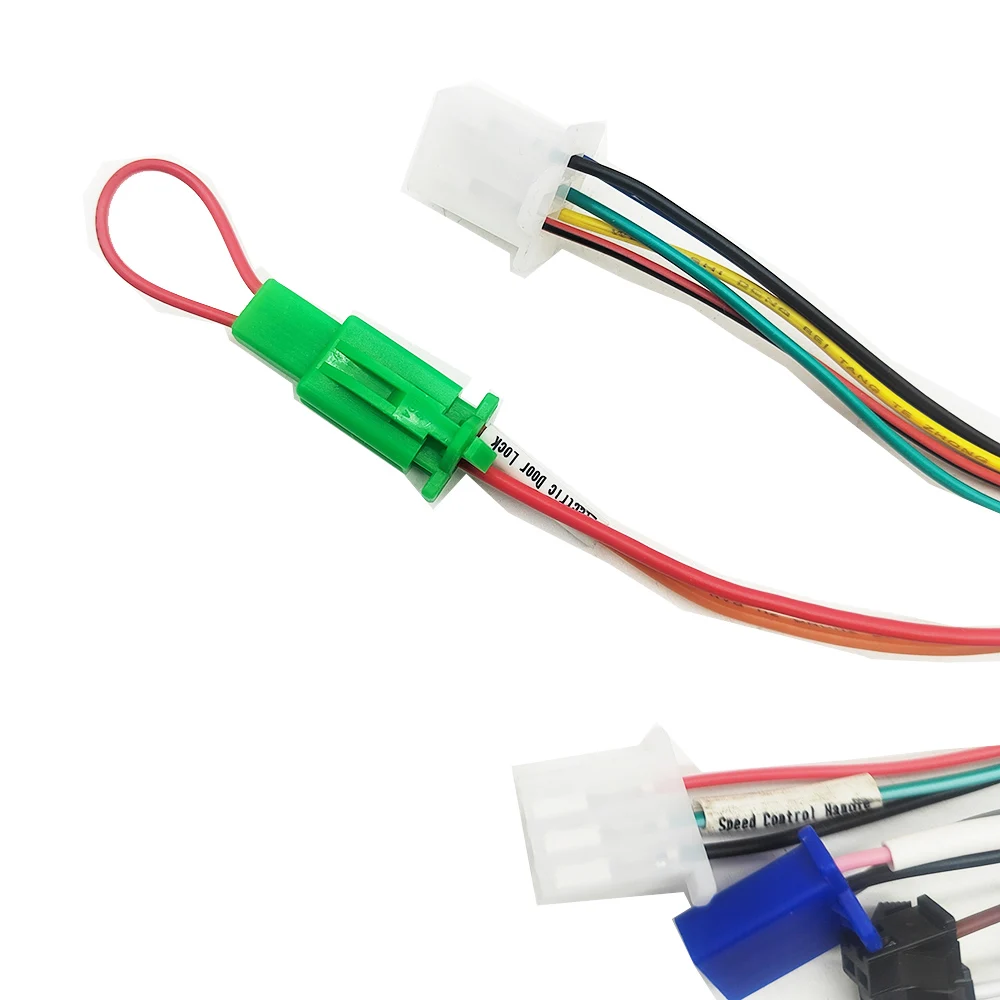

Подключение контроллера Электрический дверной замок дроссельной заслонки Электрический дверной замок

(Если дроссельная заслонка не имеет электрического дверного замка, контроллер электрического дверного замка,

Поэтому контроллер электрической двери должен подключаться)

4. Подключите линию Холла (если двигатель без линии холла, не нужно подключать)

5. Стыковка двух линий самообучения, колесо будет передним или задним ходом.

(1.если колесо вперед, разделите линию самообучения.

2. Если колесо задним ходом, отделите линию самообучения. Снова Соедините линию самообучения

Если колесо вперед, разделите линию самообучения.)

6. Другие функции могут быть подключены по мере необходимости.

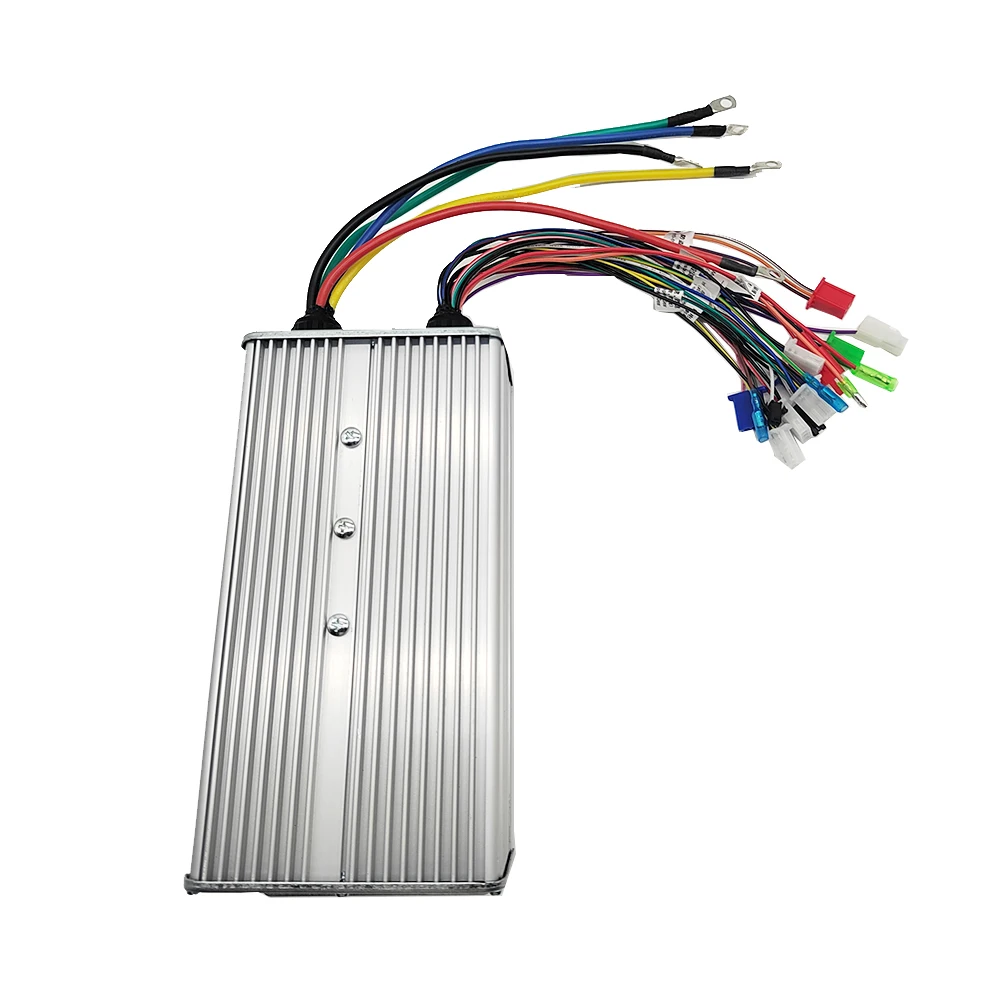

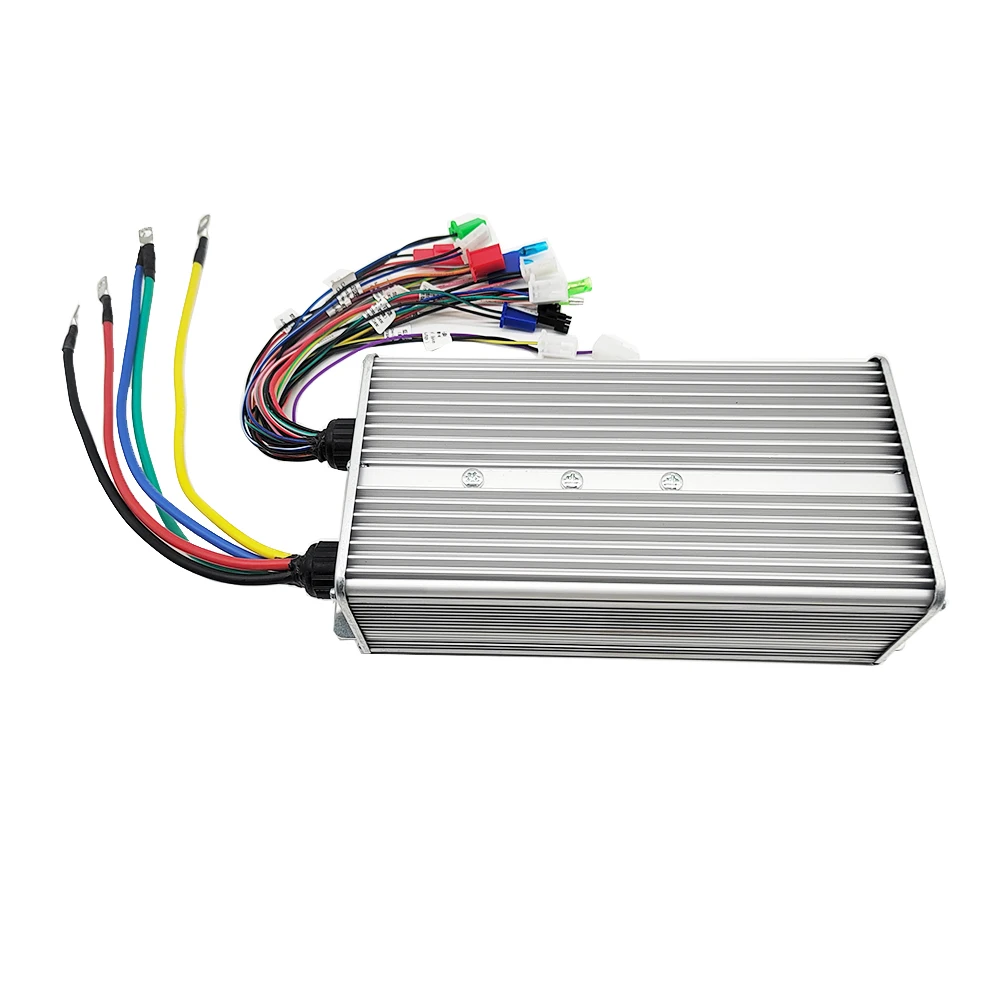

Бесщеточный контроллер 48-64V 3000W 60-72V 3000W 60A,

Доступны углы фаз 60 ° и 120 °

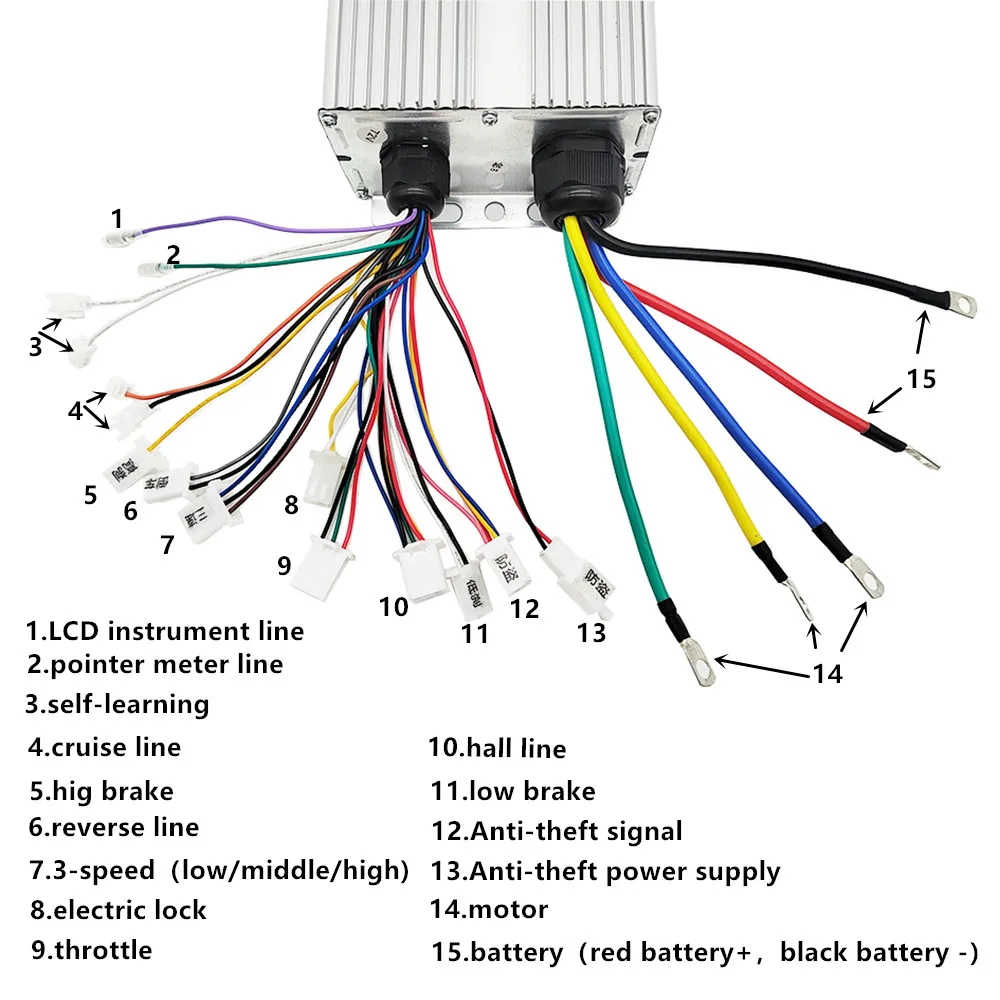

1. Линия ЖК-инструментов

2. Линия указателя

3. Самообучение

4. Круизная линия

5. Высокий тормоз

6. Обратная линия

7,3-скорость (низкий/средний/высокий)

8. Электрический замок

9. Дроссельная заслонка

10. Линия Холла

11. Низкий тормоз

12. Противоугонный сигнал

13. Противоугонный источник питания

14. Двигатель

15. Аккумулятор (красный аккумулятор +, черный аккумулятор-)



. Подключите линию двигателя (цвет к цвету, если двигатель без линии холла, не нужно подключать линию Холла)



二. Подключите линию батареи (красный: аккумулятор +, черный: аккумулятор-)



三. Подключите контроллер дроссельной заслонки к дроссельной заслонки, контроллер электрического замка подключения к дроссельной заслонки электрического замка

(Если дроссельная заслонка не имеет электрического замка, электрический замок 2 провода контроллера могут быть соединены вместе)



. Стыковка двух линий самообучения, колесо будет вперед или назад.



(1.если колесо вперед, разделите линию самообучения.

2. Если колесо задним ходом, отделите линию самообучения. Снова Соедините линию самообучения,

Если колесо вперед, разделите линию самообучения.) Самообучение-это адаптация к напряжению питания



. Другие функции могут быть подключены по мере необходимости.
