Плата постоянного тока Boost 10-65 дюймов светодиодный светодиодная подсветка для ЖК-телевизора, усилитель привода, CA-6109

Особенности:

Входное напряжение питания 12-28 в; Коэффициент увеличения 1:7.5, 12 В может быть увеличен до 80 В, 24 В-до 160 В.

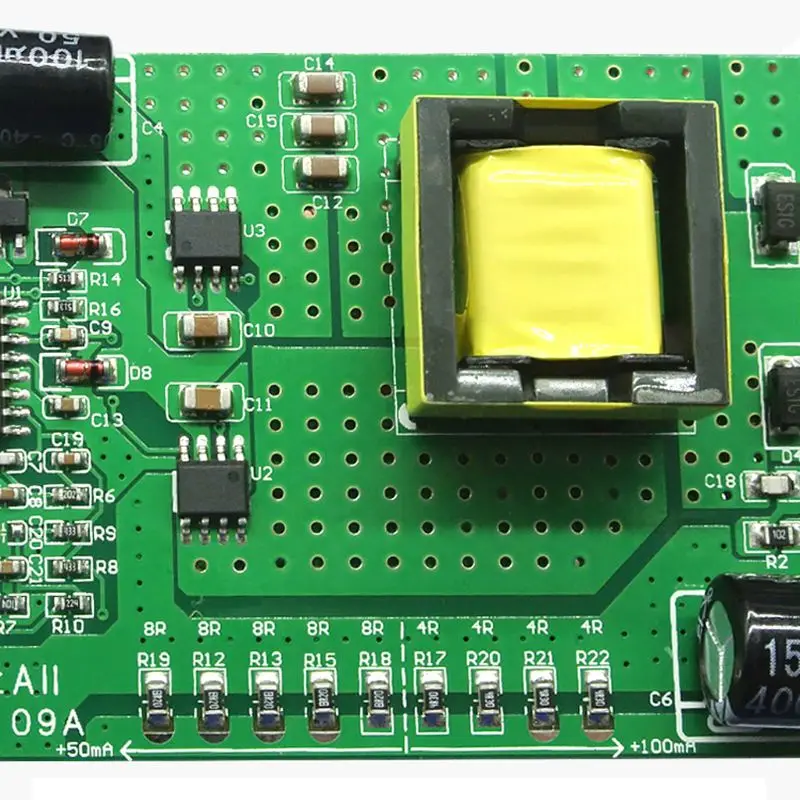

СВЕТОДИОДНЫЙ индикатор Тока по умолчанию 248mA, который может быть отрегулирован до 600mA через короткое на плате.

Общая выходная мощность ограничена 40 Вт или меньше.

Оптимизированная эффективность работы трансформатора 85 °C, 40 °C повышение температуры 30 °C.

В режиме обратного затемнения ADJ является портом затемнения, Заземление является самым ярким, и высокое напряжение затемнено до вымирания.

ADJ не разрешается вешать, если он не подключен, он будет подключен непосредственно к полу.

Примечание: 1. Сапог имеет мягкий старт и другую защиту, поэтому затемненная дверь должна быть подключена к полу, когда она не используется. Не рекомендуется отключать.

2. Отключения Света двери настройки 0 3 3 v , 0 v-самый яркий 2 2,5 v уже очень темный, и в основном защищенный близко к 3 v. В этот момент выход 0 В)

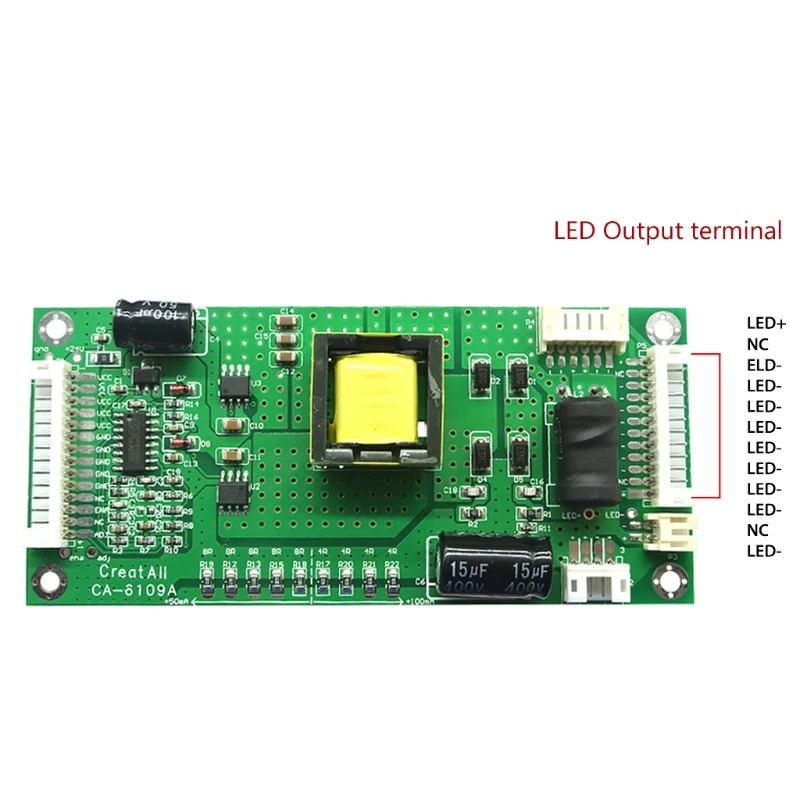

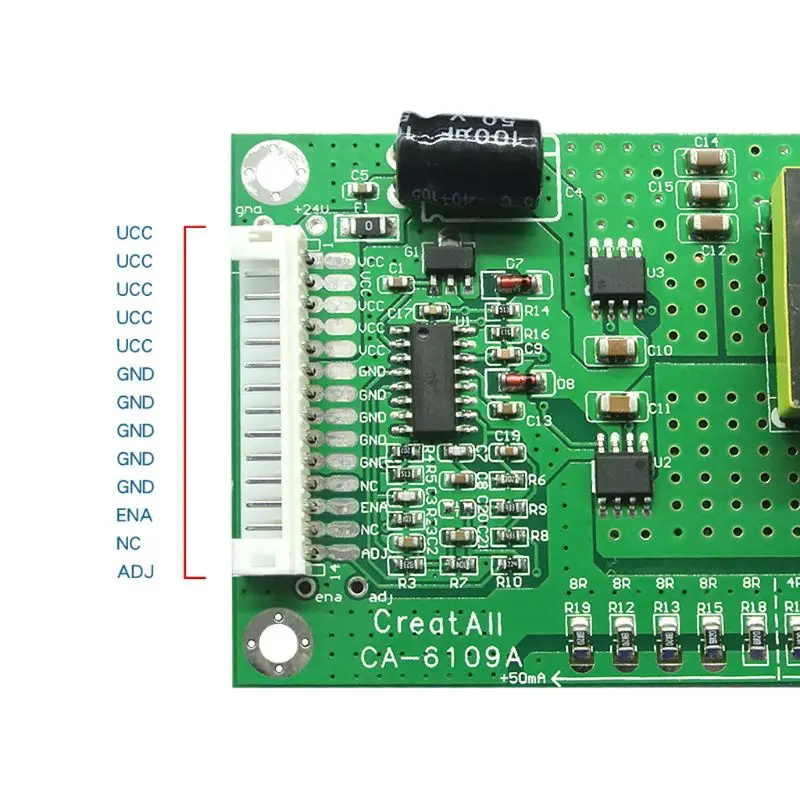

В соответствии с флагом на плате, подключите vcc, gnd, en (включить), затемняйте adj, в общей сложности четыре входных порта, на выходе выбираются положительные и отрицательные выходные порты светодиодный.

Спецификация:

Модель: CA-6019

Входное напряжение: 10-28 в

Выходное напряжение: 5-165 В

Цвет: зеленый + черный + желтый

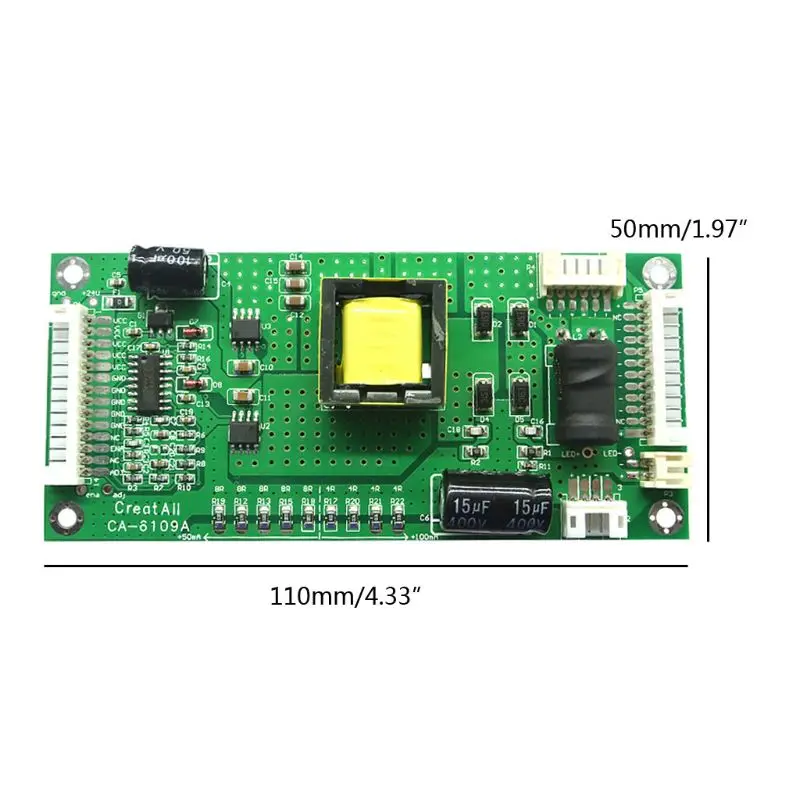

Размер: приложение. 110x50 мм (4,33x1,97 дюйма)

Количество: 1 шт.

Примечание:

Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов

Нет розничной упаковки.

Возможны отклонения в 1-3 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

Плата драйвера постоянного тока-1 шт. (демонстрация других аксессуаров на рисунке не включена.)
