6N2 + 6P1 Соединенные Штаты Dynaco усилитель мощности усилитель push-pull line стерео плата LG279
Хороший звук линии push-pull amp pedigree Dynaco.
Известный американский аудио Dynaco (Dalibao) трубный усилитель известен, и никто его не знает.

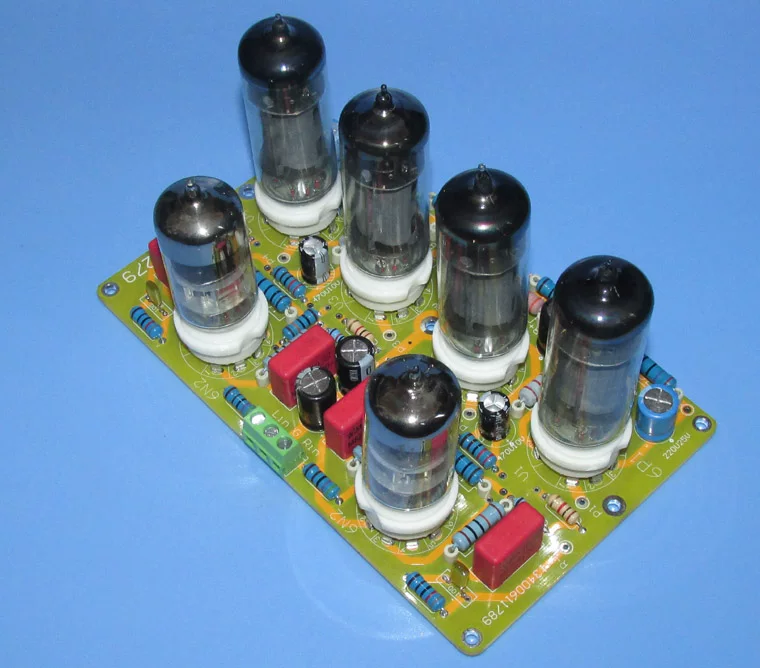

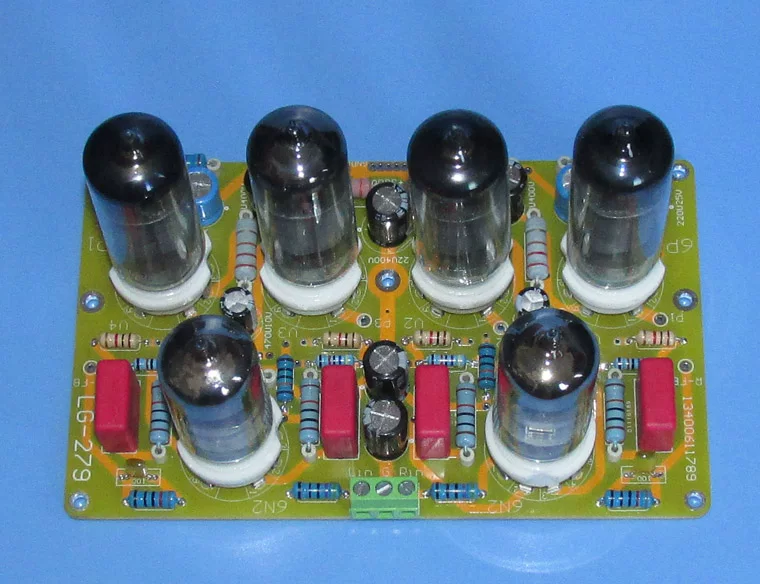

Dynaco линия 6P1 линия, 6N2 трубка увеличивает перевернутый push-pull выход, толкает трубку 6P1, 6 Трубок разработаны на доске для облегчения установки

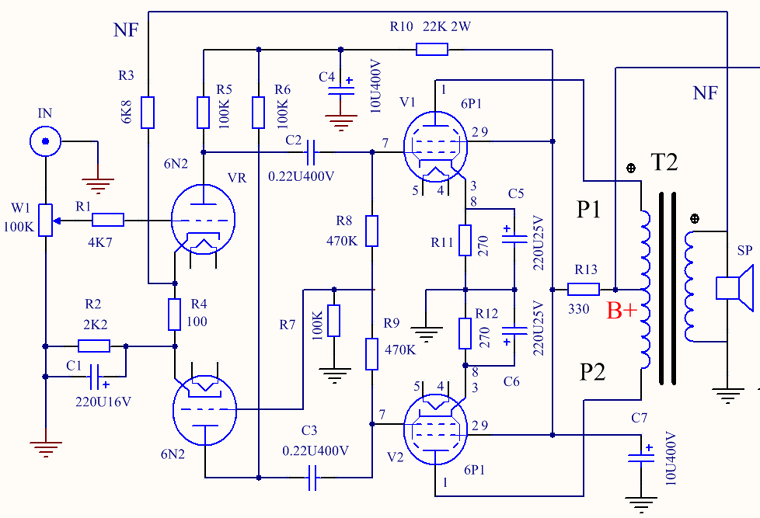

Схемы Dynaco являются классическими и продуманными. Трубка 6N2 имеет две функции, которые являются одновременно усилением напряжения и автоматической Инверсией баланса. Резистор 8,2 K является завершающим касанием. Этот резистор-это не только катодный резистор смещения 6N2, но также является Инверсией со вторичным выходным трансформатором, хвостик фазового уровня-это также отрицательный резистор в виде петли, отзывы! Сочетание трех функций экономит детали и уменьшает дополнительные шумы и искажения.
Этап питания имеет стандартную структуру, выходная мощность может достигать 10 Вт, а качество звука отличное!
6p1 известен как плохой 300B, 6p1-это тетрад с излучением луча, с теплым звуком, трехступенчатым выравниванием и сильным трубным усилителем. Это аудиотрубка, которая очень устойчива к слуху и имеет высокую стоимость.

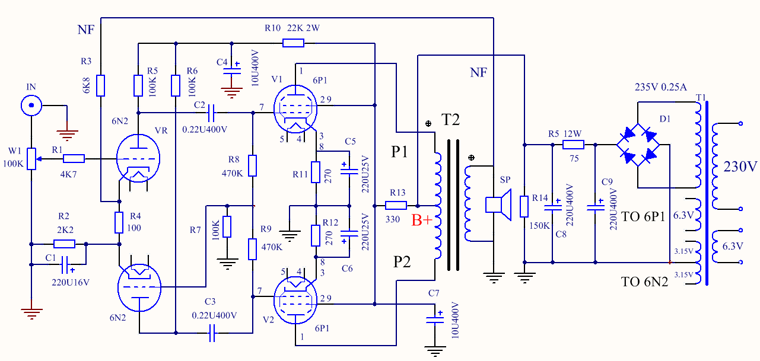

Плата усилителя 6N2 + 6P1 нуждается в внешней мощности и трансформаторе. Источник питания фильтруется CRC. S / N всей машины может быть-107дб Взвешивание (абсолютное остаточное напряжение шума 160uV). Низкий уровень шума в основном близок к уху. Остановился до небольшого шума. Если вы используете индуктивную фильтрацию для измерения глазури на торте.
На плате отмечены такие параметры, как сопротивление, емкость, напряжение и порт. Производительность цепи отличная, проводка разумная, и линия Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху.

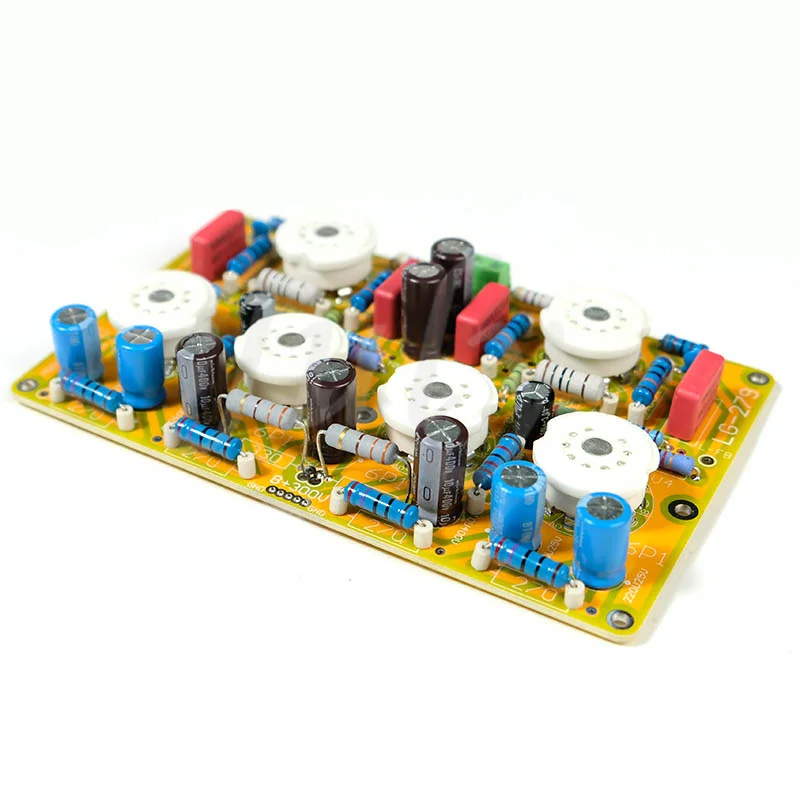

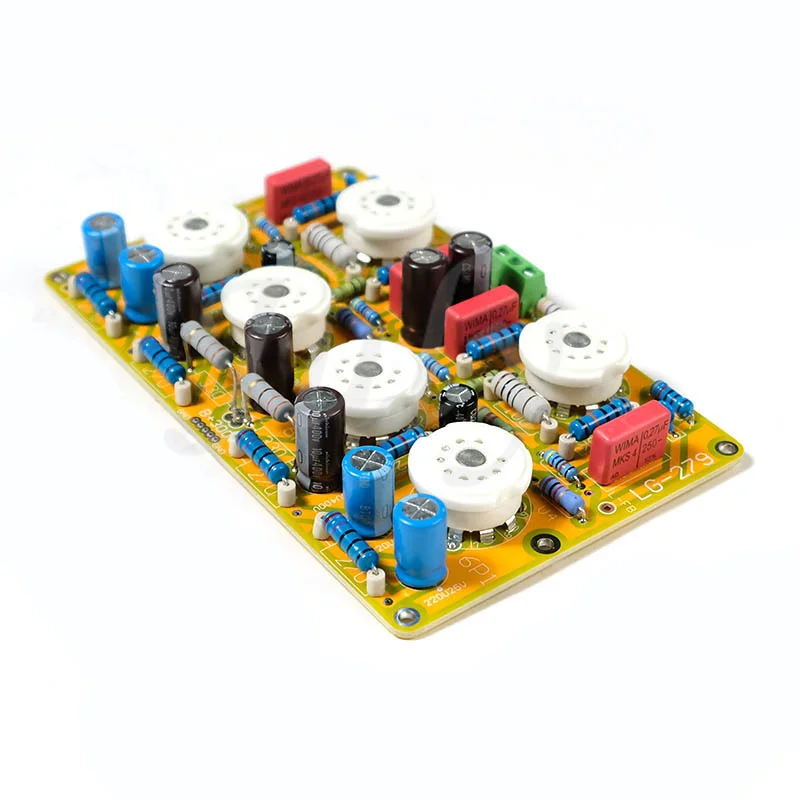

Шаг штыря компонента, шаг штыря гнезда и размер отверстия ноги являются разумными по дизайну, подходит для больших и малых резисторов питания и конденсаторов. Электронная розетка предназначена для двойного использования, и компонент сопротивления-емкости может быть собран и сварен с обеих сторон.
Держатели электронных труб разработаны с круглыми отверстиями и плоскими отверстиями. Плоские штырьковые отверстия легче припаять, чем круглые штырьковые отверстия без протекания олова, и подходят для различных электронных трубчатых DIY цепей.

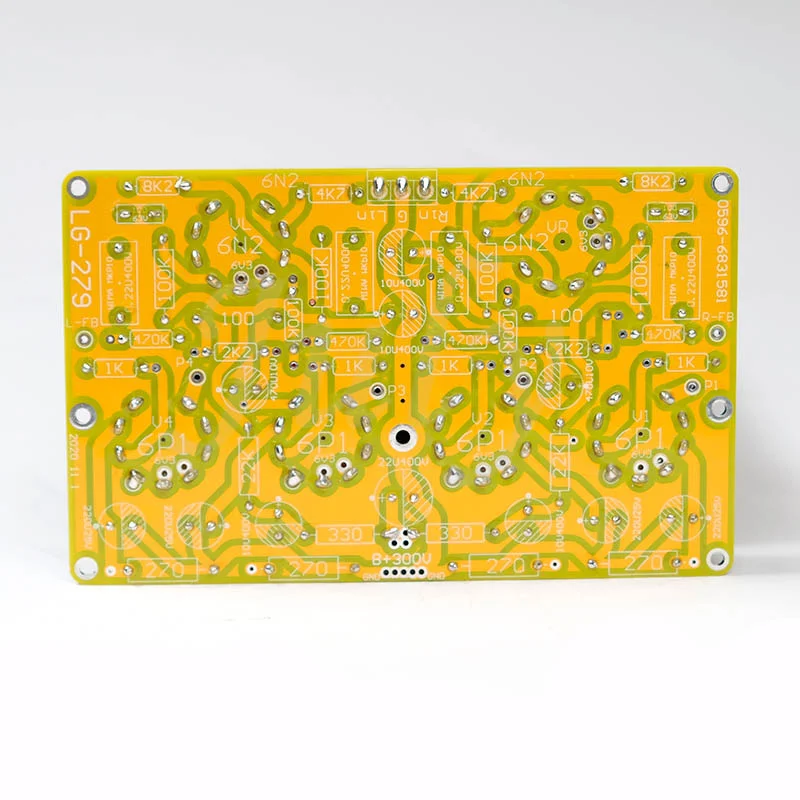

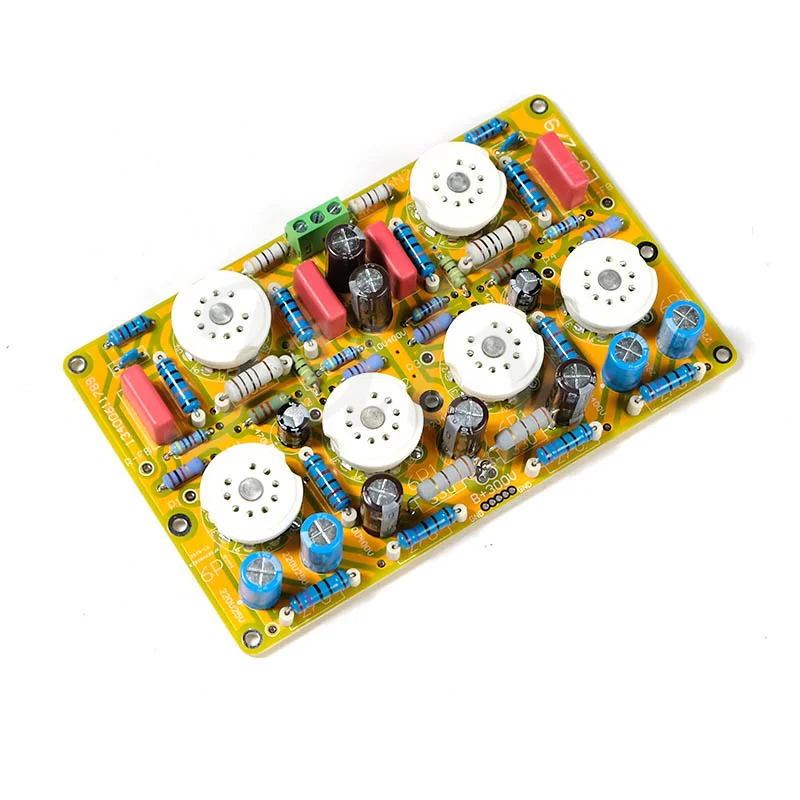

Изысканная FR4 Двухсторонняя доска из стекловолокна, размер доски 148 × 91 мм, толщина доски 2 мм. Сборные компоненты, такие как посеребренные керамические розетки, импортные отечественные точные пятикольцевые Металлические пленочные резисторы, японский Nikon, рубин и другие электролитические, немецкий конденсатор WIMA junction.
Элемент сопротивления-емкости имеет двухсторонние символы, которые могут быть собраны с обеих сторон, и трубка может быть подвержена воздействию. Примечание: розетка должна быть собрана в соответствии с символами и не может быть изменена.

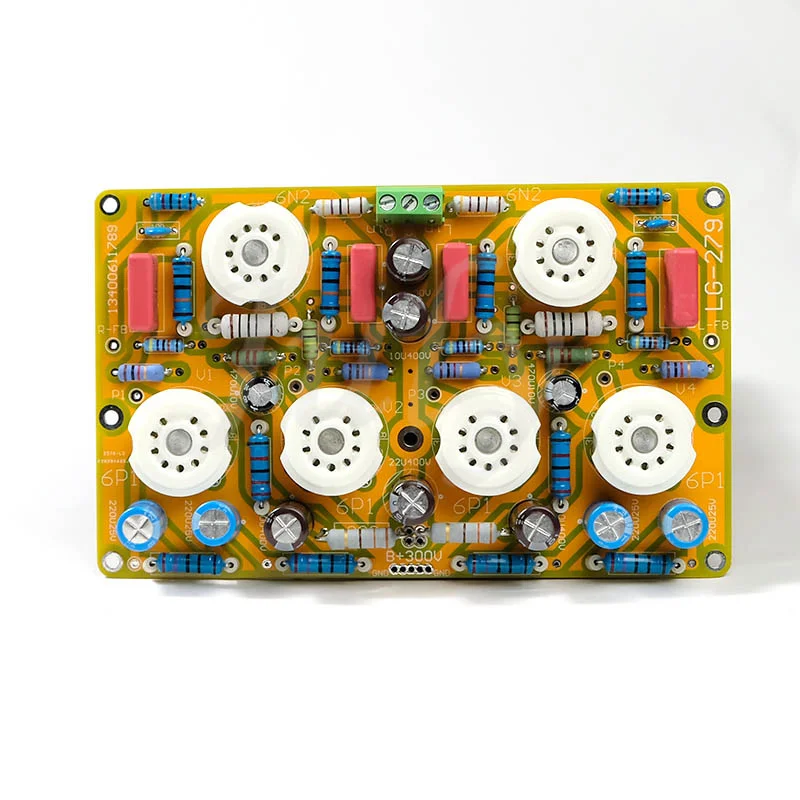

Идентификация порта на плате детализирована, и вход, выход, отзывы, источник питания, выходной трансформатор, катодный отзывы порт подключения и нить отмечены подробно, И сборка и проводка просты и не сложны.
Примечание: P1 и P3 на плате являются верхними трубами, а P2 и P4-нижними трубами. Потенциометр громкости и источник питания не на плате и должны быть собраны отдельно. Дополнительный полюс выходного трансформатора должен быть заземлен, и фаза выходного трансформатора не должна быть подключена.
Подтверждение: из-за различных комплектных партий компонентов на готовой доске, типы, бренды, модели и спецификации некоторых компонентов будут немного отличаться. Компоненты и параметры, собранные на доске, будут превалировать! Некоторые компоненты на печатной плате-это товары, разбираемые вручную, и контроль готовой платы обычно продается.
