Последнее обновление: 01.03.2022
Тип 1: N76E003 без эмулятораТип 2: N76E003 с эмуляторомТип 3: MS51FB9AE без эмулятораТип 4: MS51FB9AE с эмулятором

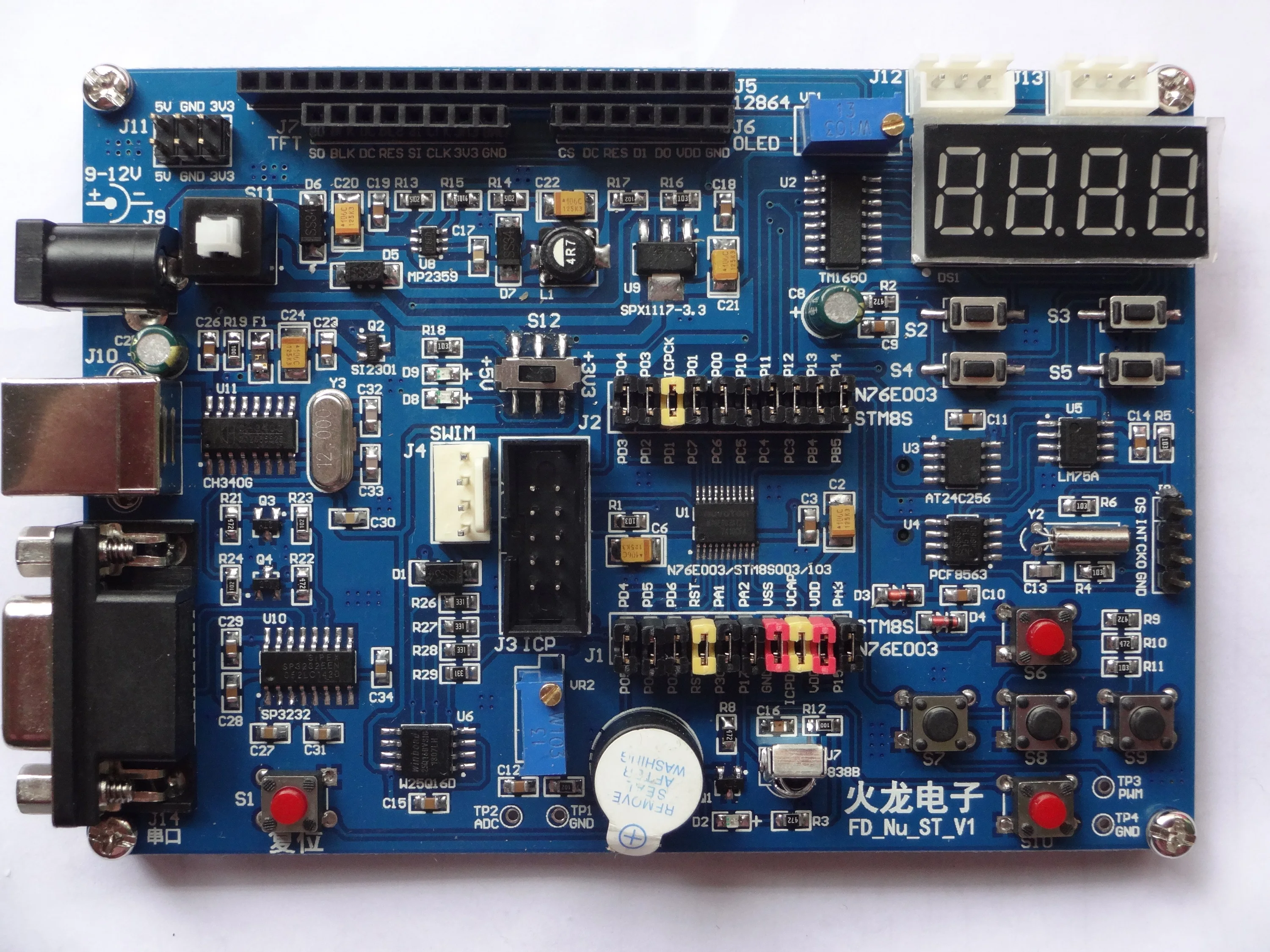

1,1 введение продуктаЭта плата разработки-это плата разработки, разработанная для нового поколения усовершенствованных чипов 8051 N76E003, запущенных Nuvoton. Чип представляет собой однотактный/машинный цикл (1T) микрокомпьютер с одним чипом. Код инструкции полностью совместим с традиционным микрокомпьютером с одним чипом 8051. Он имеет богатые функции: не требуется внешний кристаллический осциллятор, 16 МГц Высокоточные Часы и 10 кГц низкоскоростные часы интегрированы, и внешний сигнал часов также может быть выбран; Онлайн прог Оперативная память ming; 18K вспышка прог Оперативная память памяти; Большой вместимости, 1024 байт Оперативная память; Чип EEPROM; Два независимых последовательный порт, красный/зеленый/синий 12-битный аналого-цифровой преобразователь; 3 группы enhanced PWM; 4 таймеры/счетчики; Аппаратный SPI и I2C модуль, низкая потребеление энергии, широкий диапазон напряжения 2,4 V ~ 5,5 V; Может поддерживать Keil, чтобы установить точки останова, онлайн-одношаговую отладку и т. д. все порты микрокомпьютера с одним чипом высвечиваются, что удобно для разработки перемычек. В то же время он имеет интерфейсы OLED, TFT и 12864 ЖК-экрана, что удобно для наблюдения за экспериментальным явлением. Этот Совет по развитию очень хорошо подходит к реальности проект оценки N76E003 MCU на 5V или 3,3 V напряжения.
1,2, особенности дизайнаЭта плата для разработки компактна в дизайне, подходит для разработки и отладки программ, а также для оценки проектов с двойным режимом напряжения.
● Встроенный чип USB-to-serial CH340G, непосредственно Подключите usb-кабель для реализации питания платы, а плата имеет последовательный порт, который удобен для тестирования последовательной связи. Нет необходимости использовать внешний USB для последовательного кабеля.
● Стандартный интерфейс эмулятора, стандартный эмулятор Nu_Link 10 pin-интерфейс. Доступ к эмулятору, вы можете загрузить программу платы развития, моделирование и отладку.
● Совместимость с 5V и 3,3 V один микрокомпьютер чип, Совет по развитию может быть легко переключается на 5V рабочий режим или 3,3 V режим работы. Может продолжать проверку производительности одночипного компьютера при различных рабочих напряжениях.
● Конструкция электрической безопасности, вход питания USB использует Самовосстанавливающийся Предохранитель 500 мА, чтобы гарантировать, что порт USB компьютера не поврежден. Когда пользователь получает доступ к внешнему источнику питания постоянного тока, режим питания будет автоматически переключаться для отключения источника питания USB, чтобы предотвратить попадание внешнего напряжения в порт USB, чтобы привести к повреждению рта компьютера.
● Чип регулятора переключения, плата разработки использует чип импульсного регулятора MP2359, высокая эффективность, не нагревается, поддерживает широкое входное напряжение 9 В ~ 20 в, рекомендуемый диапазон входного напряжения 9 В ~ 12 В.
● Высококачественные компоненты, используя высококачественный танталовые конденсаторы и конденсаторы фильтра, позолоченный штыревой разъём, потенциометр с точной регулировкой для того, чтобы обеспечить надежное качество.
● Закажите внешний интерфейс часов, пользователи могут сварить внешние часы соответствующей частоты в соответствии с их потребностями и использовать внешние высокоточные часы.
● Цветной tft-экран и oled-экран, могут быть оснащены цветным tft-экраном нашего магазина, oled-экраном и экраном 12864, чтобы узнать дисплей различных дисплеев.
● Сильные внешние возможности расширения, просты в использовании. Все порты микрокомпьютера с одним чипом могут быть выведены из строя и не зависят от других устройств. Действительно независимые порты могут облегчить пользователям выполнение вторичных операций разработки, таких как перемычки.

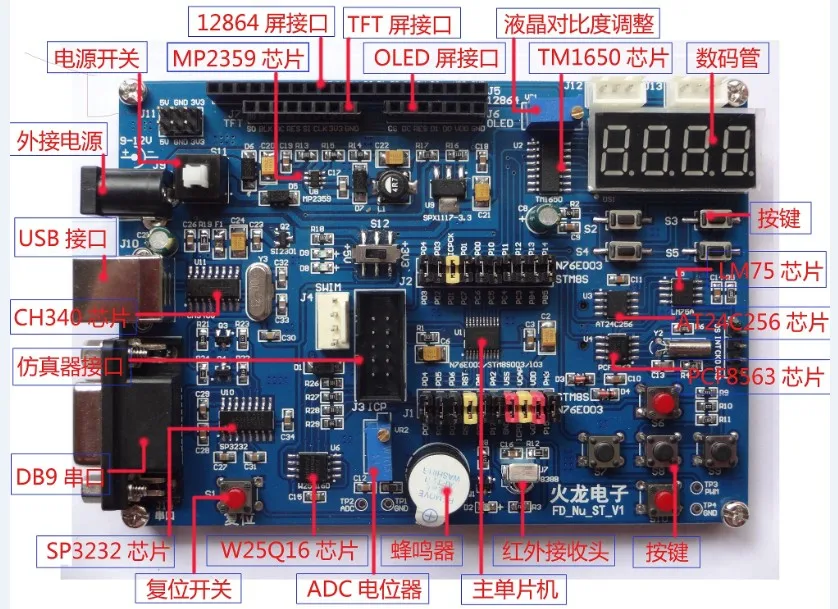

1,3. Встроенные ресурсы● Однокристальный компьютер: N76E003AT20, TSSOP-20 посылка, является одночипным микрокомпьютером, который не требует внешнего кристаллического осциллятора. Это однотактный/машинный цикл (1T) однокристальный микрокомпьютер. На той же рабочей частоте скорость выполнения по крайней мере в 12 раз быстрее, чем обычный микрокомпьютер с одним чипом 51. Микрокомпьютер нового поколения 8051 с одним чипом с высокой надежностью/низким энергопотреблением/широким напряжением/супер-защитой от помех, супершифрованием, кодом инструкции полностью совместим с традиционным микрокомпьютером 8051 с одним чипом.
★Улучшенный 8051 CPU, 1T, одночасовой/машинный цикл, внутренние высокоточные 16 МГц R / C часы, ± 1% точность, пользовательская программа может выбрать для использования внутренних часов или внешних часов, высокая гибкость, рабочее напряжение 2,4 V ~ 5,5 V, поддерживает широкий диапазон напряжения.
★Максимум 18K байт флэш-памяти программы, 256 байт SRAM и 768 байт внутреннего расширения XRAM, большая емкость на микросхеме EEPROM, поддержка размера конфигурации пользователя, программа FLASH и EEPROM делятся 18K байтами пространства.
★Универсальный порт ввода/вывода может быть установлен программным обеспечением как: квазидвунаправленный порт, push-pull выход, вход (высокое сопротивление) и выход открытого слива. Возможность привода каждого порта ввода/вывода может достигать 15 мА.
★ICP (программирование онлайн-схемы) / IAP (программирование в приложении), используйте эмулятор Nu_Link для загрузки программы, который может поддерживать точки останова KEIL и одношаговую онлайн-отладку.
★В общей сложности 4 таймеров и 4 16-бит таймеры/Счетчики (T0 / T1 / T2 / T3, в том числе T0 / T1 совместим с традиционными 8051 таймеры/счетчики). Ввод и другие функции могут быть выполнены.
★С таймером watchdog и автоматическим таймером пробуждения.
★3 группы 16-бит более ШИМ (с мертвые зоны контроля), Поддержка внешнего неисправности торможения, и может осуществить ШИМ-выход волны.
★Набор высокоскоростных синхронных последовательных портов связи SPI, поддержка главного режима и режима slave.
★Набор аппаратного интерфейса I2C, поддержка главного режима и режима slave.
★Предоставляем 18 источники прерываний и 4-уровневая прерываний в первую очередь. С функцией прерывания контактов.
★8-канальный 12-разрядный точность конвертер ADC, скорость может достигать 380K в секунду, с внутренним ширину полосы Опорное напряжение 1,22 V.
★2 степенями свободы Универсальный независимых дуплексный режим асинхронный последовательный порт (UART).
★Низкое энергопотребление: дополнительный режим холостого хода, режим отключения питания, Есть много способов пробуждения.
● Бортовой миниатюрной патч тумблер, благодаря которой пользователи могут легко выбрать Совет по развитию работать in 5 вольт постоянного тока или 3,3 в режиме И различные режимы напряжения соответствуют различным цветовым индикаторам питания, чтобы предотвратить ошибки в напряжении. (Двойная система напряжения очень удобна для проверки проекта, тестирования системы двойного напряжения и т. д.)
● Встроенный USB к последовательному чипу CH340G, непосредственно подключает плату развития к компьютеру через usb-кабель, может напрямую поставлять питание на макетную плату и серийное общение, прост в использовании. (Он также может использоваться в качестве последовательного порта для достижения связи между микроконтроллером и компьютером)
● Интерфейс эмулятора, Встроенный стандартный интерфейс эмулятора Nu_Link для реализации отладки загрузки программы и моделирования. С помощью эмулятора загрузка программы и одношаговая отладка могут осуществляться в Keil. (Очень подходит для отладки программ)
● Встроенный драйвер цифровой трубки и чип управления клавишами TM1650, чип имеет такие функции, как блокировка и отображение цифровых труб, и яркость может быть скорректирована программой. Чип водит 4-разрядный цифровой трубки и оснащен 4-х бит ключевая функция сканирования. Чип поддерживает связь с микрокомпьютером с одним чипом через последовательный интерфейс, который удобен в использовании.
● На плате установлен Высокоточный цифровой датчик температуры LM75A, который может непосредственно считывать значение температуры и отображать температуру тока на цифровой трубке в режиме реального времени. Точность сбора температуры датчика составляет 0,125 ° C, и он может контролировать максимальные и минимальные температуры окружающей среды. Максимальная и минимальная температура может быть установлена программным обеспечением. Если заданная температура превышена, сигнал тревоги может быть выходным. Устройство представляет собой интерфейс I2C (можно выполнить сбор температуры в реальном времени. Изучение протокола шины I2C и т. д.)
● Встроенный чип часов PCF8563, функция чипа часов лучше, чем DS1302, чип-интерфейс I2C, низкое энергопотребление, программируемый выход часов, с внутренним таймером, функцией будильника таймера, В то же время с выходом прерывания, с задней батареей может сохранить часы. (Можно узнать, как сделать часы вечным календарем, протокол шины I2C)
● Встроенный чип EEPROM AT24C256 с интерфейсом I2C может использоваться для сохранения данных, обычно используемых в системе. EEPROM все еще может сохранять данные без потери, даже если EEPROM выключен. (Можно узнать использование внешнего EEPROM, используется для тестирования внутреннего аппаратного модуля I2C микроконтроллера)
● Встроенный флэш-чип W25Q16 с SPI интерфейсом, емкость чипа составляет 16 Мб, что составляет 2 Мбайт, что позволяет хранить большое количество данных и быстро читать. Чип является стандартным четырехпроводным SPI интерфейсом, подключенным к аппаратному интерфейсу SPI внутри микроконтроллера N76E003. (Можно узнать Использование внешней вспышки, стирания, чтения и записи и т. д., понять протокол SPI, проверить интерфейс SPI микроконтроллера)
● Бортовой один 12-разрядный АЦП аналого-цифрового преобразования интерфейс, используя AD преобразования Канал внутри однокристальный для того чтобы измерить внешний потенциометр, вы можете напрямую настроить потенциометр для изменения напряжения аналогового входа. Непосредственно Измерьте напряжение через тестовую точку. (Вы можете узнать, как проводить аналоговый сбор данных, простую обработку данных и т. д.)
● Встроенный чип преобразования RS232 SP3232, весь путь к последовательному выходу DB9, может быть подключен к последовательному порту компьютера через последовательную линию DB9, для достижения последовательной связи с ПК, гибкое использование. (Можно узнать знания о последовательных портах, понять протокол RS232 и т. д.)
● Встроенный инфракрасный чип головки приемника VS1838B может использоваться для проведения экспериментов с инфракрасным пультом дистанционного управления с мини-пультом дистанционного управления, поставляемым с доской разработки, И полученный код дистанционного управления отображается на цифровой трубке в реальном времени. (Узнайте, как выполнять инфракрасный пульт дистанционного управления и понять различные инфракрасные коды)
● Встроенный один активный зуммер, используемый для генерирования звукового сигнала. (Вы можете узнать, как генерировать звуковой сигнал и т. д.).
● На борту четыре цифровых трубки и четыре патч-кнопки, цифровая трубка использует специальный чип драйвера TM1650 для дисплея, прост в использовании; Кнопки патч отсканированы TM1650, И вы можете научиться использовать другую четырехстороннюю кнопку.
● Встроенный 2 независимых ключа используется для независимого эксперимента по сканированию клавиатуры, а также может использоваться в качестве устройства ввода для других экспериментов.
● Встроенные три кнопки для приобретения рекламы. Три кнопки собраны и определяются внутренним ADC микрокомпьютером с одним чипом. Только один порт может собрать три кнопки, которые отличаются от обычных одиночных портов. (Вы можете узнать еще одну идею сканирования ключей и использования ADC в MCU).
● Встроенный светодиодный светильник, используется для регулярного проблескового эксперимента, индикатора состояния программы, прямого привода по порту.
● На плате также есть 12864 ЖК-экран (экран опционально). Экран использует режим последовательного интерфейса для сохранения портов. 12864 ЖК-экран нашего магазина можно приобрести, и могут быть проведены эксперименты с отображением символов и фотографий на ЖК-экране.
● Плата также оставляет за собой цветной экран TFT и интерфейс oled-экрана (этот экран является дополнительным), который может отображать символы ASCII, китайские иероглифы и изображения в эксперименте. (Вы можете узнать, как управлять дисплеем, как создавать библиотеки символов ASCII и Китая и как отображать изображения на цветном экране.)
● Встроенный регулятор переключения чип MP2359, который является чипом регулятора переключения, обладает высокой эффективностью и не является горячим. Он поддерживает широкое входное напряжение 9 В ~ 20 в, а Рекомендуемый диапазон входного напряжения 9 ~ 12 В.
● 1 бортовой линейный регулятор напряжения чип SPX1117-3.3, который преобразует напряжение постоянного тока 5V до 3,3 V напряжения.

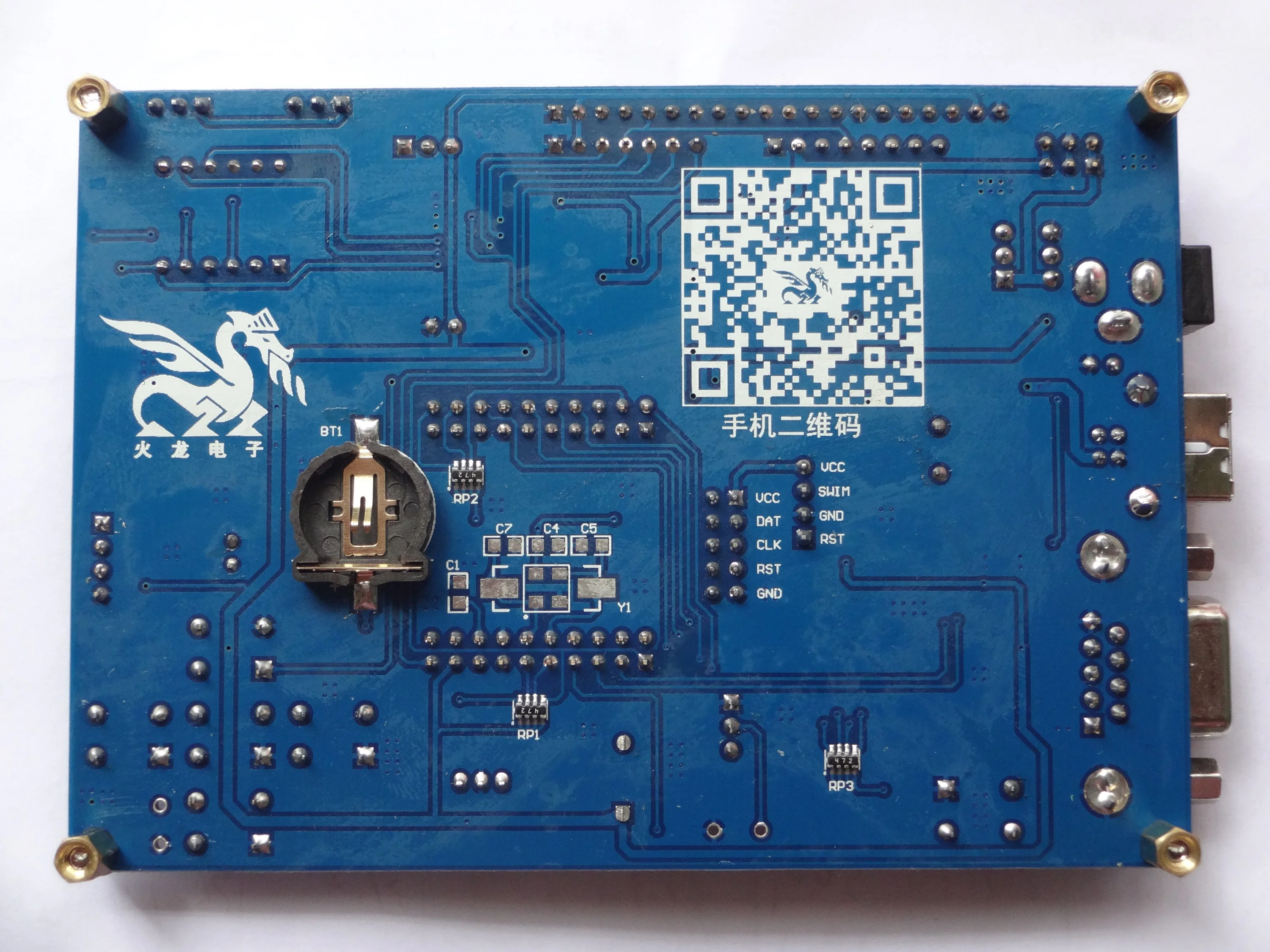

● Внешний интерфейс часов сдержан, и на задней панели платы разработки есть внешний интерфейс часов. Часы не сварены на заводе. Используйте rs можно сварить часы соответствующей частоты в соответствии с их собственными потребностями, а затем они могут использовать внешние часы.
● Колпачок перемычки также используется на плате для облегчения выбора и преобразования различных функций. Гибкий в использовании. Все порты микрокомпьютера с одним чипом могут быть выведены из строя и не зависят от других устройств. Действительно независимые порты могут облегчить пользователям прыгать. Линии и другие вспомогательные операции разработки.
● Спецификация размера платы: 120 мм X 85 мм.
Эмулятор:
Используемый эмулятор-это эмулятор NuLink. Если у вас есть эмулятор NuLink, вам нужно только приобрести макетную плату. Если у вас нет эмулятора, пожалуйста, приобретите посылка эмулятора.
