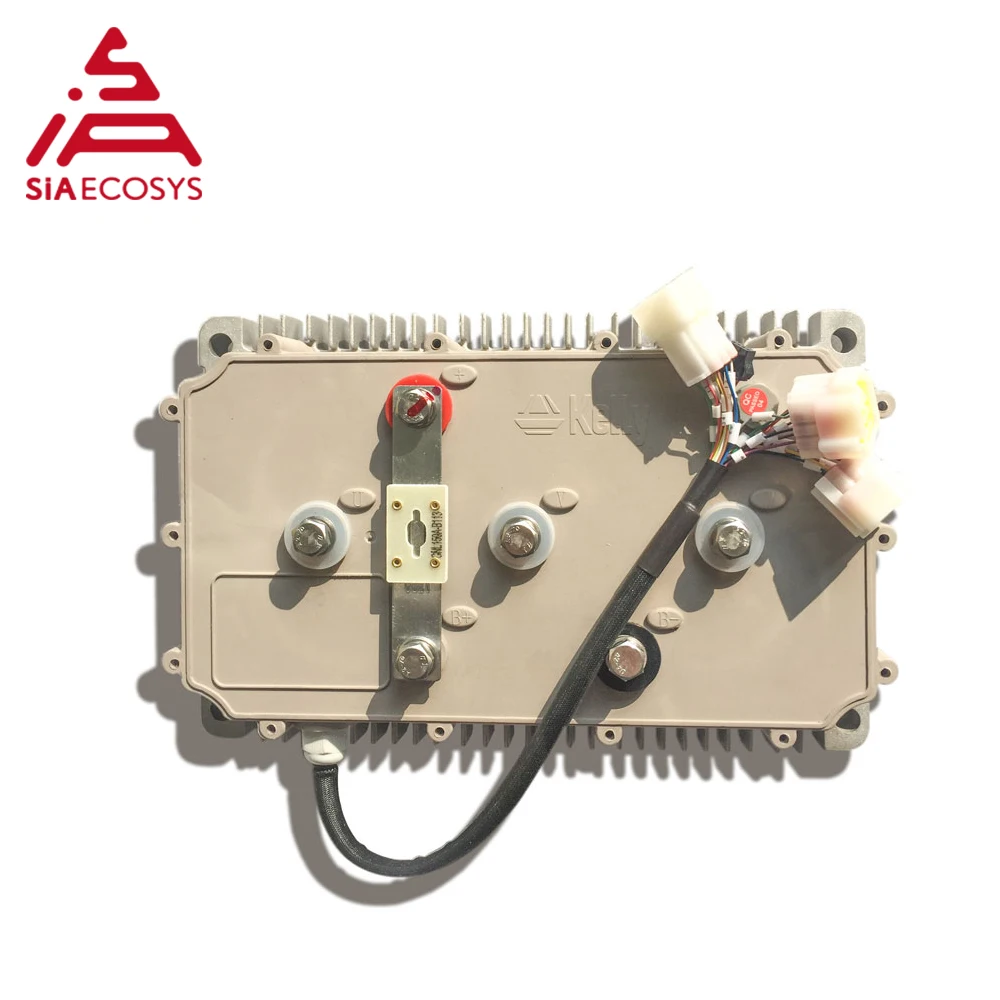

Келли QSKLS72701-8080IPS 24V-72V изолированный моторный контроллер для Синусоидальная/косинус датчика скорости мотор для центрального движения
Это специальный дизайн для QS BLDC контроллер двигателя для конверсионных комплектов, который может сочетаться с QS мотор эпицентра номинальной мощности 12000W.
Если вам нужны другие модели, пожалуйста, свяжитесь с продавцом, чтобы получить решение.
Основные характеристики
1). Очень легко подключить
2). Может сочетаться с почти бесщеточным двигателем постоянного тока
3). Мягкий старт можно регулировать
4). Программируемая с помощью bluetooth
5). Гарантия на массовый заказ: если какая-либо проблема качества контроллера не может управлять двигателем при получении, мы отправим новый с вашим следующим заказом для замены.
--- Вот разница между KLS-8080I и KLS-8080IPS:

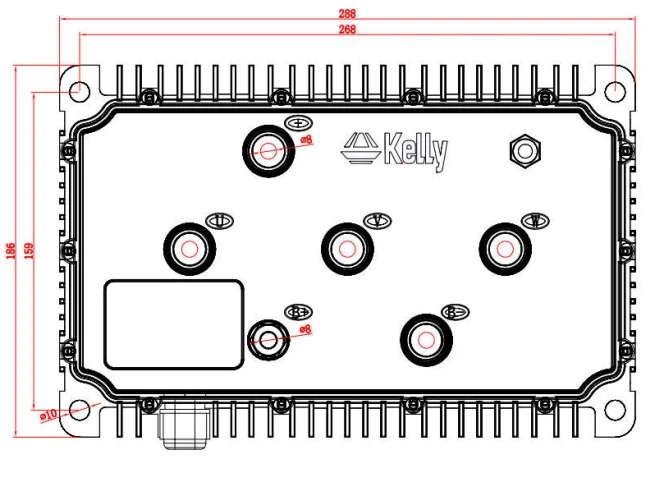

2. Чертеж контроллера:
3.KЭлли контроллер интерфейс программного обеспечения
Вот четкий и простой интерфейс программного обеспечения регулировки.
DJ7091Y-2.3-11 определение типа
(14) REV_SW: вход обратного переключателя. Оранжевый (6) RTN: возврат сигнала или возврат источника питания. Черный (12) FWD: белый переключатель (11) 12V:12 В источник красного цвета (25) 12V размыкающий переключатель. Желтоватый (9) реле: Драйвер главного контактора. Синий (33)CAN-H: зеленый (опционально) (7) ШИМ: блок питания контроллера (вход). Розовый (34)CAN-L: темно-серый (опционально)
DJ7091Y-2.3-21 определение типа
(15) Micro_SW: вход переключателя дроссельной заслонки. Серый
(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый
(1) Температура: датчик температуры двигателя. Raddle.
(20) RTN: возврат сигнала. Черный
(8) счетчик: копия сигнала датчиков Холла. Темно-синий
(4) 5 В: 5 В выходная мощность,
(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый
DJ7061Y-2.3-21 определение типа
(21) RTN: возврат сигнала. Черный
(5) 5 В: 5 В выходная мощность,
(18) зал А: фаза зала А. Цвет: желтый (17) зал B: фаза зала B. Темно-зеленый (16) зал C: фаза зала C. Темно-синий
Примечания: 1. Все контакты RTN соединены внутри. 2. Функция счетчика заключается в копировании любого из датчиков Холла. 3. Переключатель на 12 В активен. Открытый переключатель неактивен.
Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.
Контроллер может общаться с приложением для телефона.
