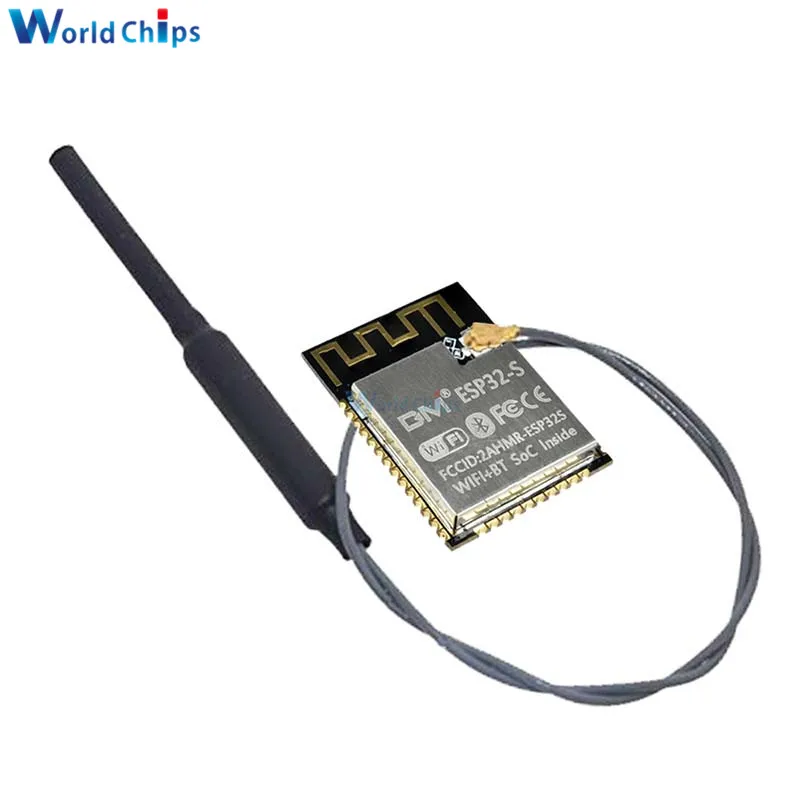

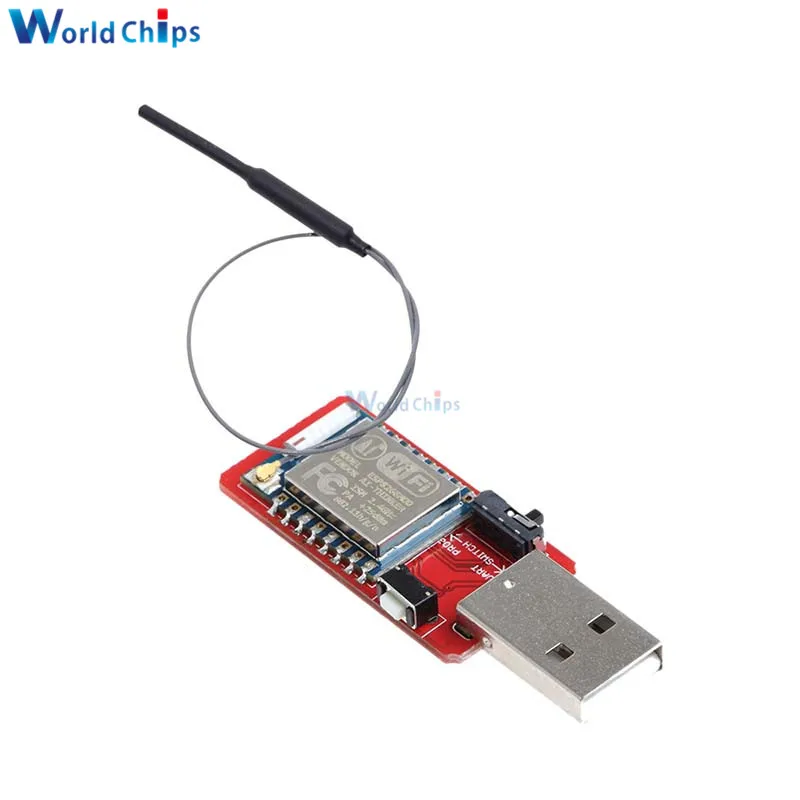

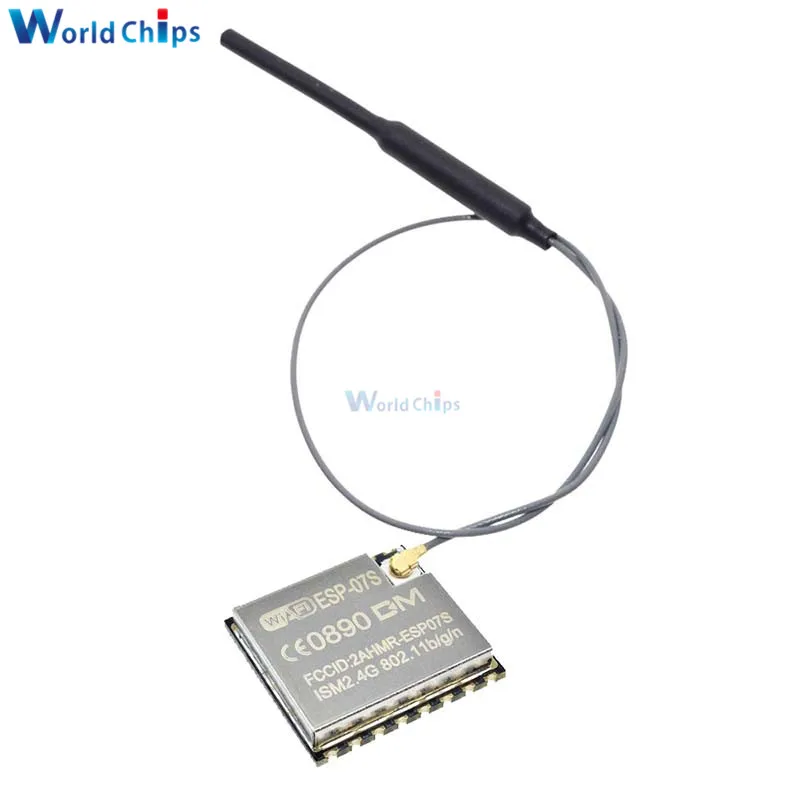

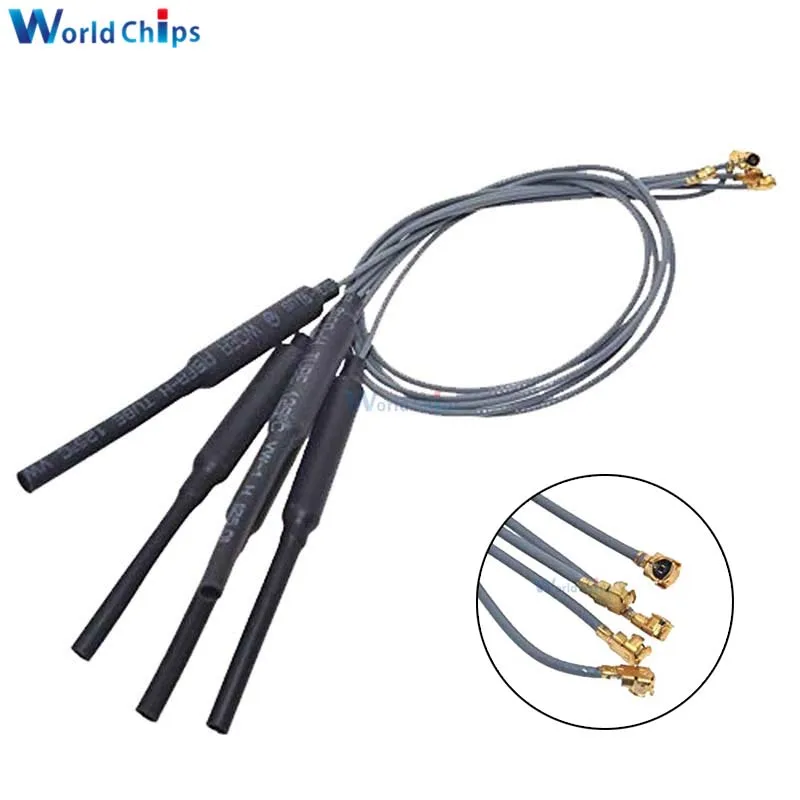

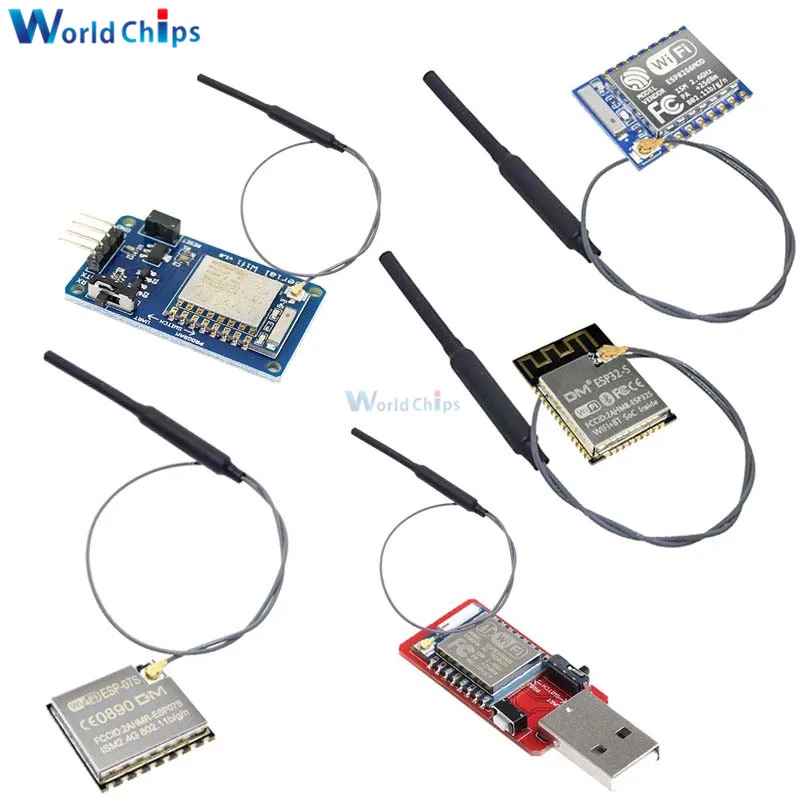

ESP32-S CH340 ESP8266 ESP-07 ESP-07S Wi-Fi Bluetooth модуль с 2,4G беспроводной антенной IPEX Разъем для Arduino

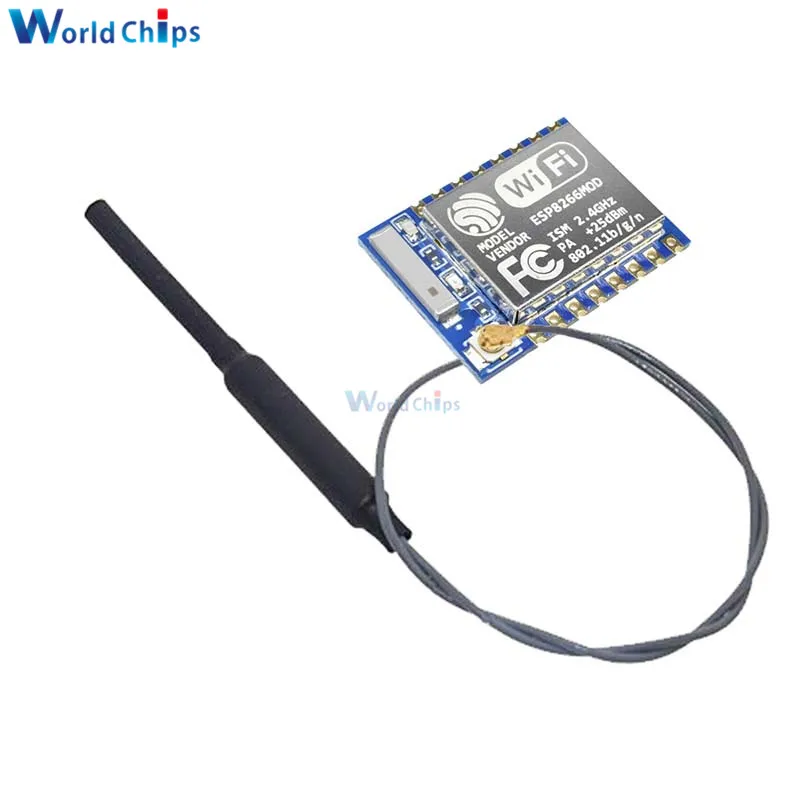

ESP-07:
Параметры:
Стандарт беспроводной связи: 802,11 b / g / n
Диапазон воспроизводимых частот: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м)
Интерфейс передачи данных: UART / HSPI / I2C / I2S/ИК пульт дистанционного управления
Рабочее напряжение: GPIO / PWM 3,0-3,6 В
Рабочий ток: 80 мА (средний)
Рабочая температура: -40 ℃ ~ 125 ℃
Температура хранения: нормальная температура
Внешний интерфейс: нет
Режим беспроводной сети: станция/softAP / SoftAP + станция
Механизм безопасности: WPA / WPA2
Тип шифрования: WEP / TKIP / AES
Обновление прошивки: загрузка локального последовательного порта/обновление облака/загрузка мейнфрейма
Разработка программного обеспечения: Поддержка клиентского сервера, Предоставление SDK для клиентской вторичной разработки
Сетевые протоколы: IPv4, TCP / UDP / HTTP / FTP
Конфигурация пользователя: набор инструкций AT, облачный сервер, приложение ndroid / iOS
Размер: 17*16*3 мм
Особенность:
Поддерживает стандарты 802,11 b / g / n
Встроенный 32-битный MCU Tensilica L106 с низким энергопотреблением, основная частота поддерживает 80 МГц и 160 МГц, поддержка RTOS
Встроенный 10-битный Высокоточный ADC
Встроенный стек протоколов TCP / IP
Встроенный переключатель TR, balun, LNA, усилитель мощности и сопоставимая сеть
Встроенные компоненты PLL, AVR и управления питанием, режим 802.11b + выходная мощность 20 дБм
Агрегирование A-MPDU, A-MSDU и Защитный интервал 4s
WiFi 2,4 ГГц, поддержка режима безопасности WPA / WPA2
Поддержка удаленного обновления и обновления облачной OTA
Поддержка режима работы STA / AP / STA + AP
Поддержка функции интеллектуальной конфигурации (включая устройства Android и iOS)
HSPI, UART, I2C, I2S, инфракрасный пульт дистанционного управления, PWM, GPIO
Ток удержания в спящем режиме составляет 10 мА, ток отключения питания составляет менее 5 мА
Подключение и передача пакетов после 2 мс пробуждения
Энергопотребление в режиме ожидания менее 1,0 МВт (DTIM3)
Диапазон рабочих температур: от-40 °C до 125 °C
Определение контактов:
RST: модуль сброса
ADC: результат преобразования A / D, диапазон входного напряжения 0-1 в; Диапазон значений: 0 ~ 1024
CH_PD: работа высокого уровня; Модуль низкого уровня выключен
GPIO16: подключение к контакту RST для пробуждения в режиме глубокого сна
GPIO14: HSPI_CLK
GPIO12: HSPI_MISO
GPIO13: HSPI_MOSI; UART0_CTS
VCC: источник питания 3,3 В
GND: GND
GPIO15: MTDO; HSPICS; UART0_RTS
GPIO2: UART1_TXD
GPIO0: GPIO0
GPIO4: GPIO4
GPIO5: GPIO5
RXD0: UART0_RXD; GPIO3
TXD0: UART0_TXD; GPIO1

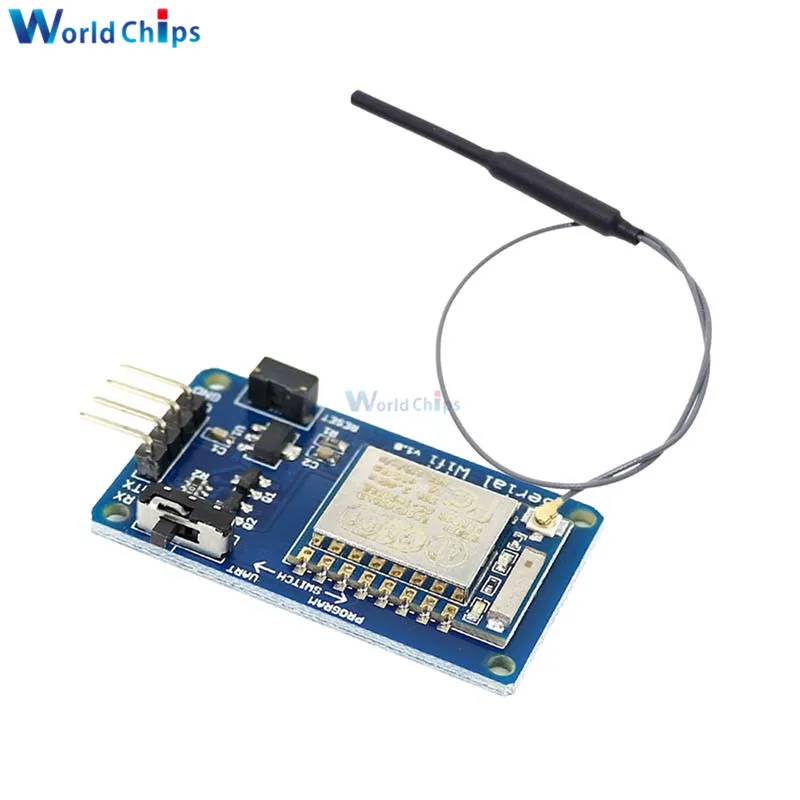

ESP8266:
Описание:
Это WiFi последовательный модуль трансиверов, на основе ESP8266 SoC. SOC имеет интегрированный стек протоколов TCP/IP. Это последовательный интерфейс связи TTL, и его параметры могут быть заданы по команде. Он широко используется в сети, проекте «умный дом» при подключении к Wi-Fi-маршрутизатору. Используется для удаленный мониторинг бытовой техники, температуры и влажности в спальне, управление бытовой техникой и умным автомобилем на мобильный телефон.
Особенность:
Для Arduino UNO R3 И совместимая плата могут напрямую подключаться к этому модулю.
Логическое напряжение интерфейса: 3,3 В/5 В (Бортовая схема переключения уровня)
Рабочее напряжение: 4,5 в-5,5 В (встроенный регулятор LDO 3,3 В)
Рабочий ток: 240 мА (макс.)
Скорость передачи данных последовательного порта: 115200 (по умолчанию), может быть изменена на другие значения по команде
Формат серийной связи: 8N1
Бортовая Кнопка сброса
Бортовой переключатель для выбора режима UART или режима обновления прошивки
Тип антенны: имеется Встроенная керамическая антенна, а также можно использовать внешнюю антенну.
Режим беспроводной сети: станция/softAP / SoftAP + станция
Критерии беспроводной связи: 802,11 b / g / n
Wi-Fi 2,4 ГГц, поддержка режима безопасности WPA / WPA2
Проектировать проекты по команде очень просто
Области применения: Домашняя Автоматизация, сенсорные сети, промышленное Беспроводное управление, умный автомобиль.
