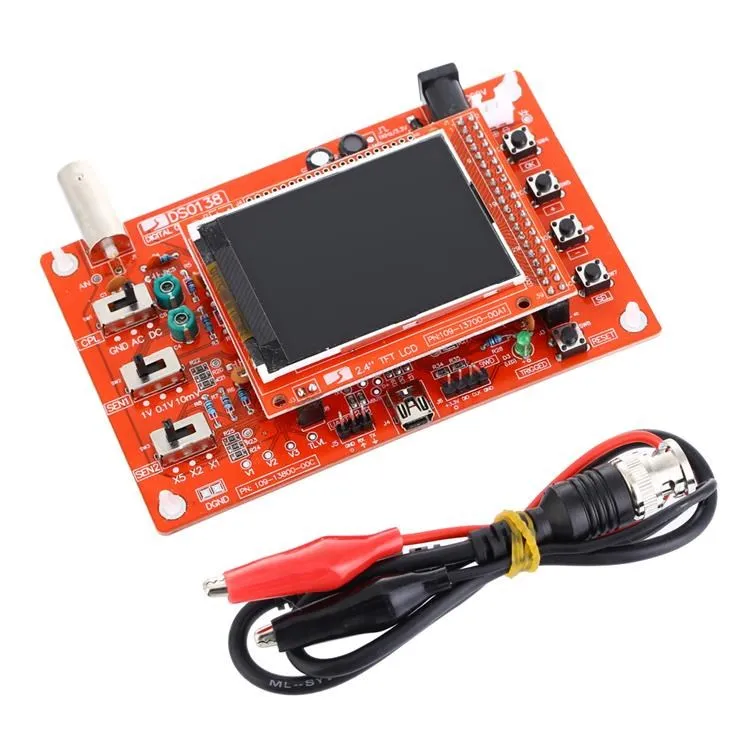

Комплект для производства осциллографа DSO138, комплект для обучения электронным устройствам, цифровой осциллограф STM32 с открытым исходным кодом

Комплект для производства осциллографа DSO138, комплект для обучения электронным устройствам, цифровой осциллограф STM32 с открытым исходным кодом

Name: 🛍 Комплект для производства осциллографа DSO138, комплект для обучения электронным устройствам, цифровой осциллограф STM32 с открытым исходным кодом
Brand: Разное
SKU: 4001031578203
Price: 2517.42 RUB
Availability: InStock

0 Отзывов

0 Заказов

2 517,42₽

В наличии!

Перейти

PythonHub Store - Надежность 93.75%

Более 917 подписчиков, дата открытия магазина 05.05.2020

Положительные оценки: 95% (393)
Соответствие описанию: 94%
Отвечает на сообщения: 94%
Скорость отправки: 92%

Последнее обновление: 19.03.2022

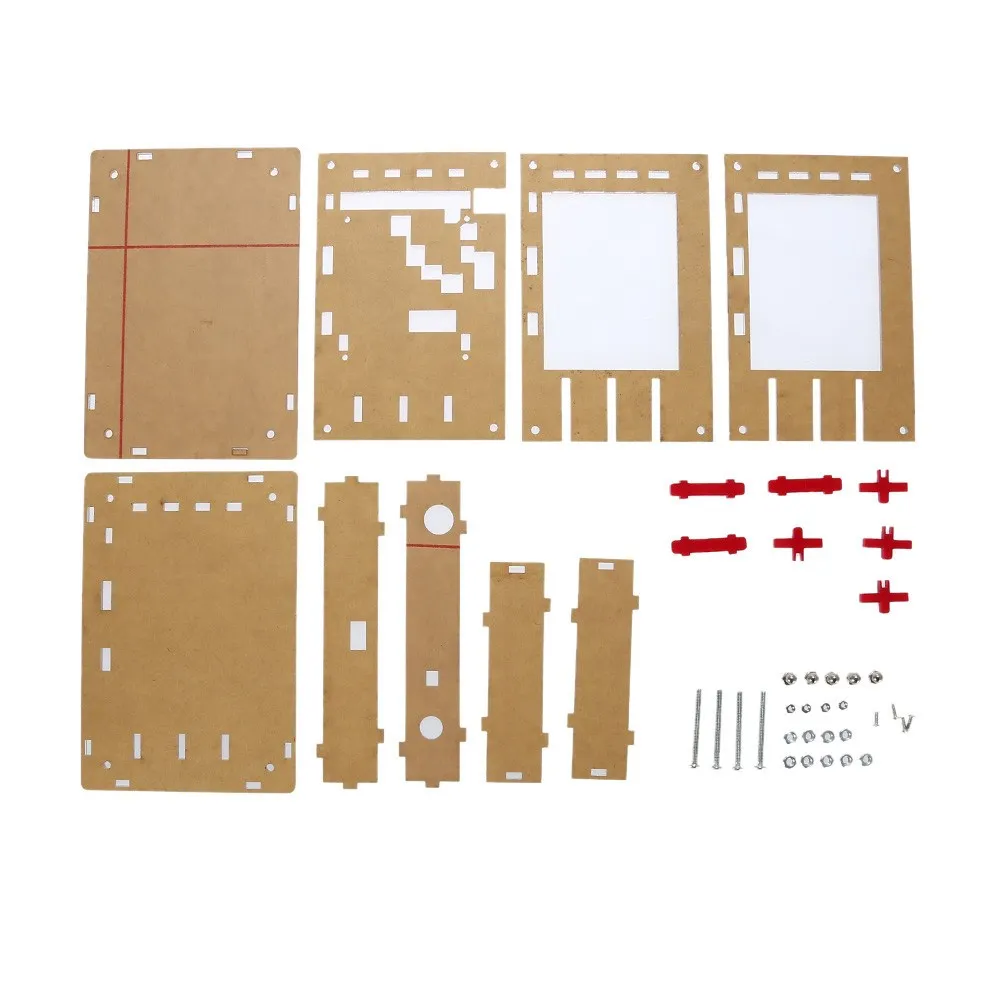

Акриловый чехол для самостоятельной сборки, Сменный Чехол для DSO13...

24 Отзывов

59 Заказов

643,73₽

Посмотреть

Последнее обновление: 28.03.2022

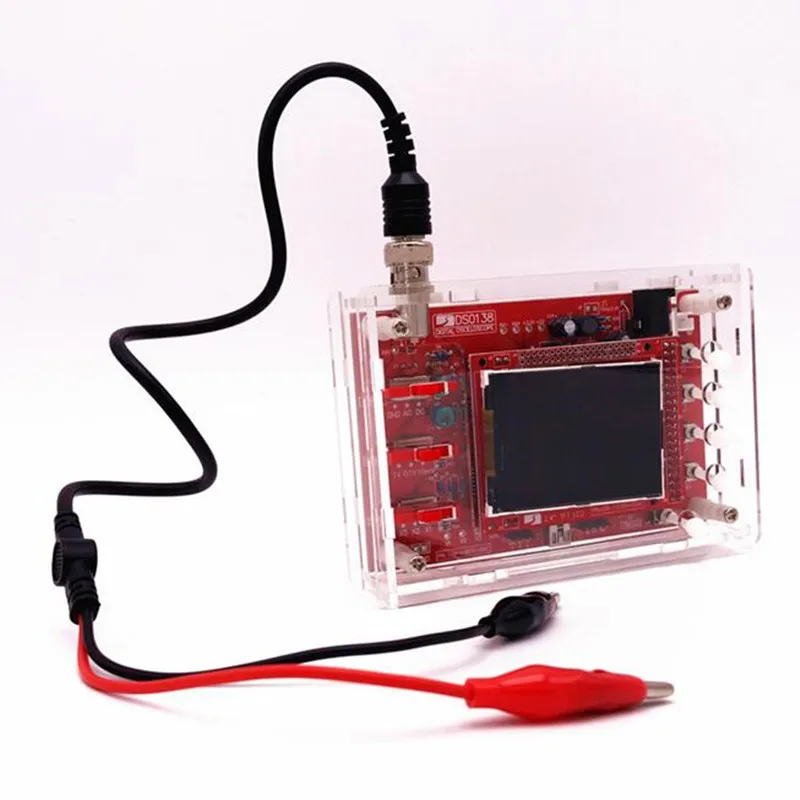

Чехол для осциллографа DSO138, комплект крышек осциллограф "сделай ...

19 Отзывов

24 Заказов

621,30₽

Посмотреть

Последнее обновление: 17.09.2024

Акриловый чехол для самостоятельной сборки, чехол для DSO138 осцилл...

0 Отзывов

2 Заказов

356,78₽

Посмотреть

Последнее обновление: 19.05.2022

Цифровой осциллограф DSO138, комплект цифрового осциллографа карман...

0 Отзывов

0 Заказов

3 226,33₽

Посмотреть

Последнее обновление: 04.03.2022

Моднявка = ckeditor

Новая модель 13803K / 13804K выпущена со следующими улучшениями:

Уменьшен собственный шум осциллографа.

Добавлена функция сохранения формы волны, форма волны не теряется после выключения.

Добавлена функция обнаружения короткого замыкания и открытого замыкания, которая может помочь сборщику найти ошибки сварки и повысить уровень успеха сборки.

Добавлена функция идентификации контроллера TFT.

Описание:

С 1 июля 2015 года будут добавлены новые модели (13803K и 13804K) для поддержки технической поддержки оригинальных моделей (13801K и 13802K).

Аппаратная разница между новой моделью (13803K и 13804K) и оригинальной моделью (13801K и 13802K)-это только значение резистора R11. Новая модель занимает 150 евро и оригинальной модели занимает 1,5 K.

Программа до 113-13801-050 и посылка с открытым исходным кодом могут быть использованы только для оригинальной модели, а не для новой модели, в противном случае дисплей формы волны будет очень ошибкой.

Версия программы новой модели 113-13801-050. Из-за наличия недоброжелательных поддельных наборов DSO138 в качестве защитной меры программа новой модели не предоставит шестигранные файлы для загрузки пользователями. Клиенты, которым необходимо обновить эту версию программного обеспечения, могут отправить плату обратно, мы обновляем ее бесплатно, но клиенты должны нести почтовые расходы в оба конца. Мы знаем, что это вызовет неудобства для большинства пользователей, но с учетом суровой деловой среды это действительно последнее средство, пожалуйста, поймите.

Посылка список:

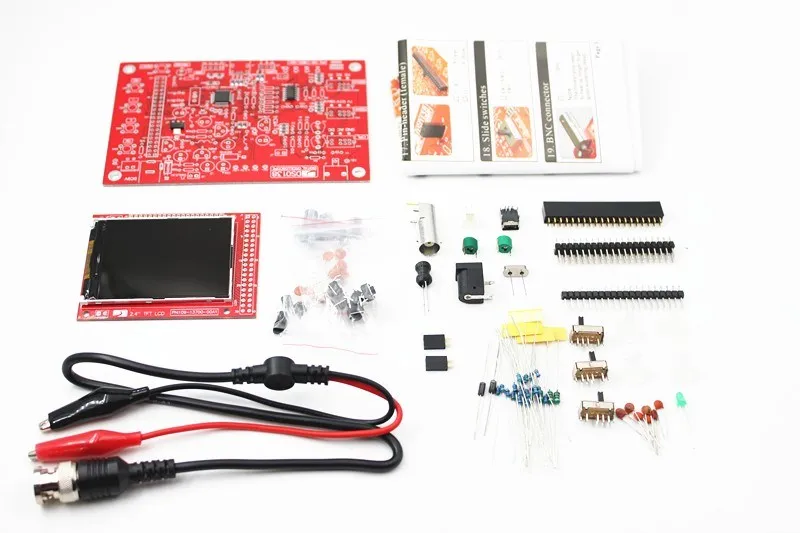

1 основная плата, 1 сумка для всех компонентов, 1 экран дисплея, 1 простой зонд, 1 инструкция и инструкции по сборке

Среда сбора: Codesourcery (данное программное обеспечение не предоставляется)

2,4 дюймов TFT цветной экран

STM микроконтроллер

Открытый источник для вторичного развития

Электронный набор для студентов

Последние улучшения! Осциллограф DSO138 уже может непосредственно отображать различные параметры формы волны, включая частоту, период, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение и эффективное значение, что очень полезно для интуитивного понимания характеристик формы волны. И отображаемое эффективное значение-это истинное эффективное значение, не зависит от формы волны.

Клиенты, которые приобрели до этого, могут получить новые функции через программу обновления. Рекомендуется два способа обновления. Первое-это обновление самостоятельно. Для способа обновления, см. Официальный сайт Jinyue Electronics www.wp.jyetech.com. ; Второе-отправить машину обратно для бесплатного обновления, пользователи должны нести почтовые расходы только туда и обратно.

Самую последнюю информацию! DSO138 осциллограф анализ неисправностей и обработка детальное объяснение-пожалуйста, скопируйте следующую ссылку в браузер для загрузки:

Http://www.jyetech.com/Products/LcdScope/DSO138_Troubleshooting_cn.pdf

DSO138 особенности производственного комплекта осциллографа:

Перед обучением электронному производству, пояснительные материалы завершены и детализированы, включая схемы, руководство по производству, инструкции по использованию, методы устранения неполадок и т. д., а также высокий уровень успеха производства.

Разнообразие компонентов подходит для студентов для проведения распознавания компонентов, внутрикомпонентной сварки и обучения сварке компонентов чипов.

Студенты могут получить практический инструмент в то же время производства, который может эффективно наблюдать и измерять сигналы сигнала во многих случаях, таких как аудио, синхронизация видео, низкочастотный импульсный источник питания, инфракрасное получение и передача, повышение заинтересованности в обучении и улучшение эффекта обучения.

Набор использует ARM Cortex-M3 процессор (STM32F103C8) и включает в себя 2,4-дюймовый цветной tft-дисплей, который может использоваться в качестве рукоятки развития тестовая плата.

Предоставить исходную программу, способные друзья могут осуществлять вторичную разработку на основе набора, например, его можно изменить на милливольтметр, регистратор данных и т. Д.

Схема проста и надежна, и цена низкая

Характеристика индекс:

Максимальная частота дискретизации в реальном времени: 1Msps

Точность: 12Bit

Глубина буфера выборки: 1024 байт

Ширина аналогового ремешка: 0-200 кГц

Вертикальная чувствительность: 10 мв/див-5 в/див (ход в соответствии с 1-2-5)

Вертикальное смещение можно отрегулировать с инструкциями

Вход импеданс: 1MΩ

Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Методы соединения включают DC / AC / GND

Горизонтальный базовый диапазон времени: 10 мкс/див-50 с/див (предоплата в соответствии с 1-2-5)

С автоматическим, обычным и одним триггером, удобно снимать мгновенный сигнал

Триггер на подъеме или падающих краях

Положение уровня триггера можно регулировать с индикацией

Наблюдательная форма сигнала перед триггером (отрицательная задержка)

Дисплей формы волны может быть заморожен в любое время (функция удержания)

Поставляется с 1 кгц/3,3 V квадратный тест волн источника сигнала

Скачать подробную информацию: http://www.wp.jyetech.com/?page_id=687
