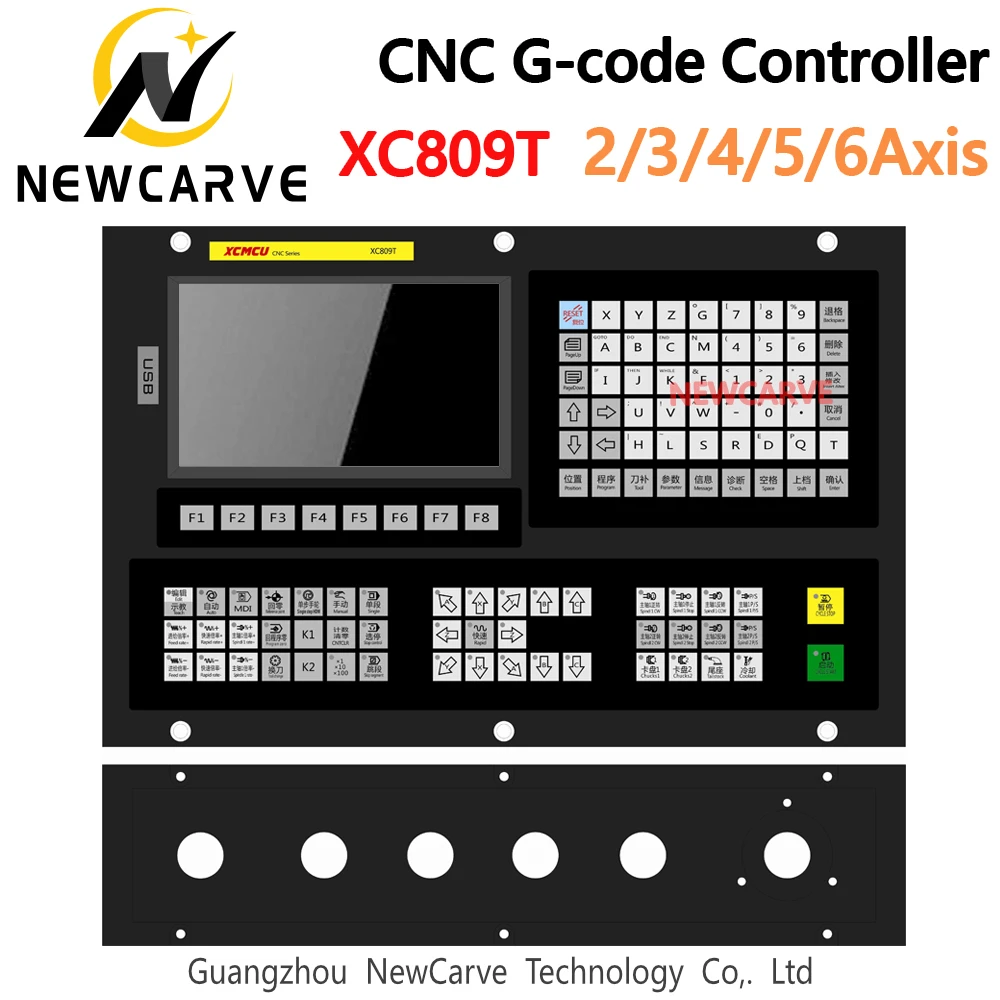

Многофункциональный токарный контроллер XC809T 23456 Axis, с инструментальным журналом, поддерживает цифровой шпиндель ATC FANUC NEWCARVE

XC809T 2/3/4/5/6 оси многофункциональный токарный станок с ЧПУ контроллер с журнал инструмент поддерживает G-код УВД ЧПУ FANUC цифровой шпинделей NEWCARVE

Сопутствующие товары:

Упаковочный лист

1 шт. система управления с ЧПУ XC809T

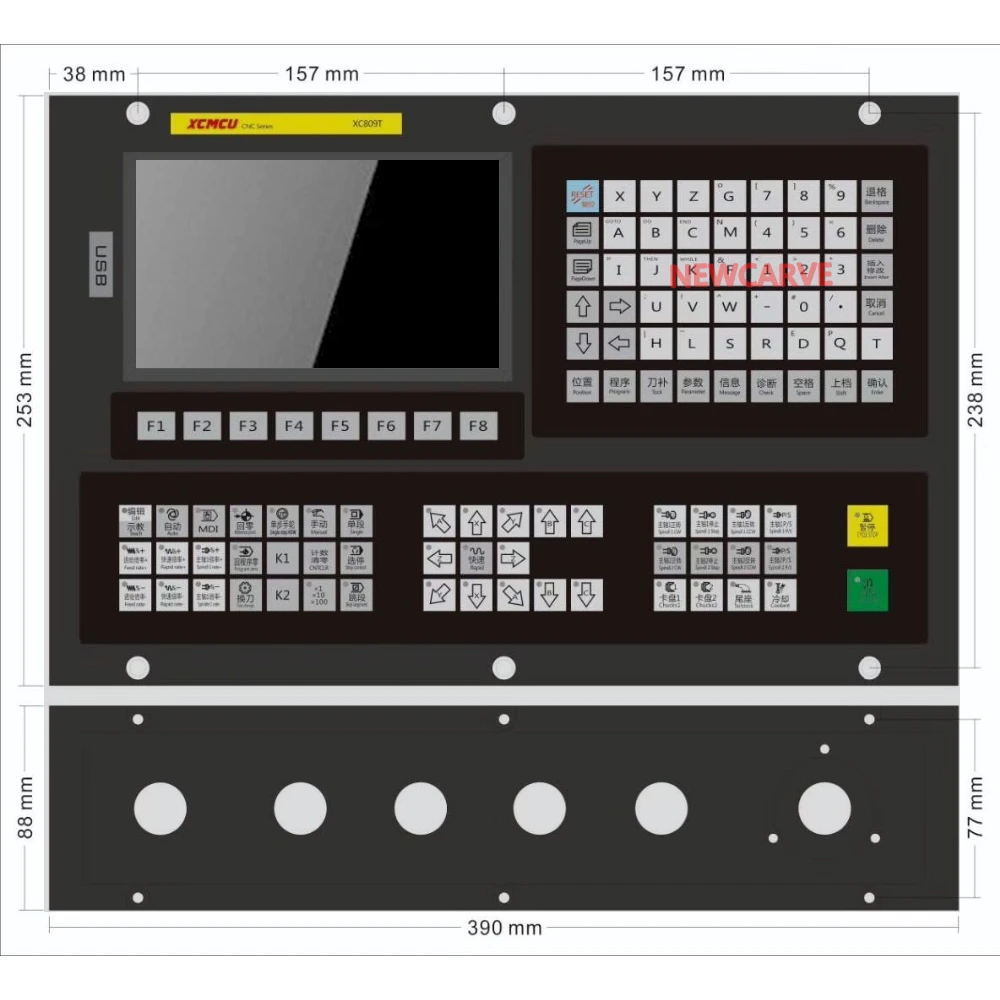

1 шт. Расширительная панель (отверстия 5x22 мм, отверстия 1x22 мм/44 мм)

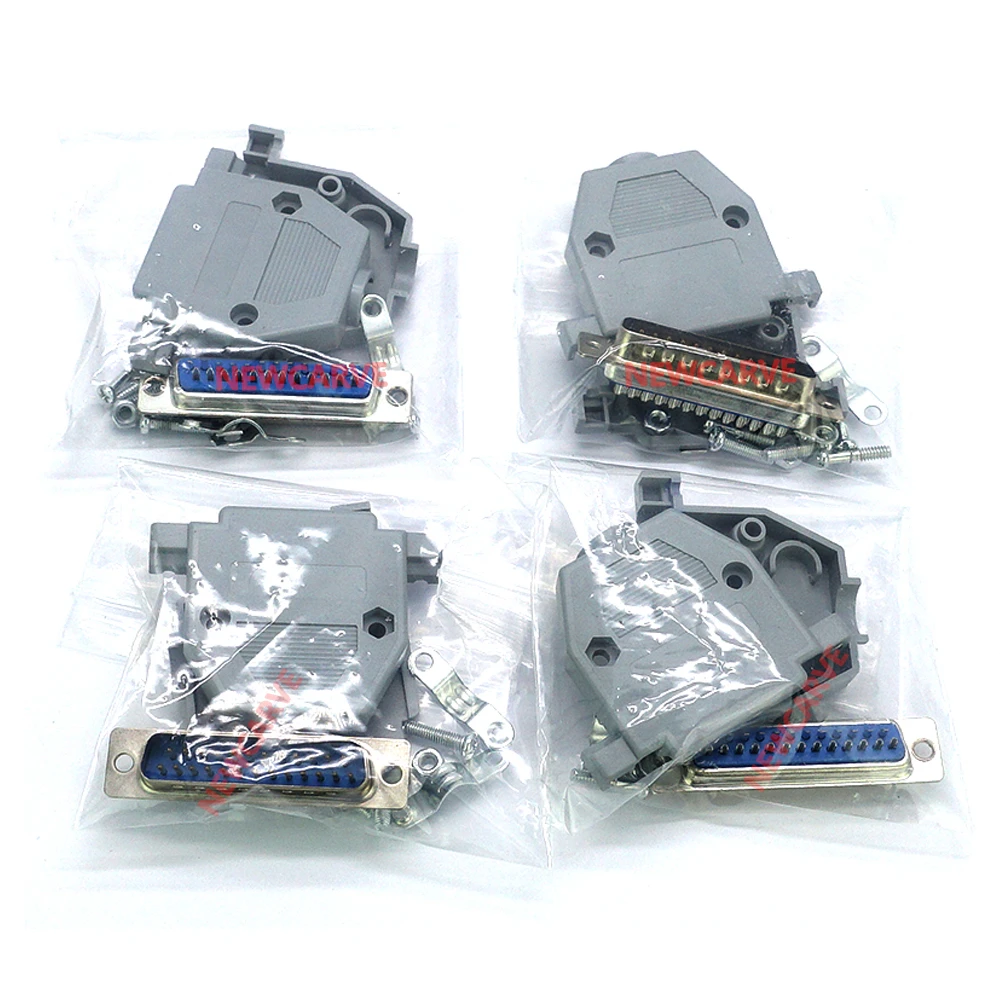

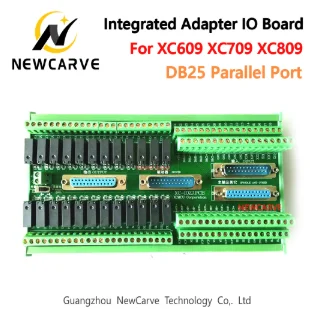

2 шт параллельные гнездовые разъемы

2 шт. параллельные штекерные разъемы

1 шт. руководство на английском языке (отправка по электронной почте)



Описание:

XC809T многофункциональный токарный станок с ЧПУ система нового поколения, разработанная нашей компанией. Он использует 32-битный высокопроизводительный микропроцессор, в режиме реального времени multi-задачи управления технологии, и аппаратных интерполяции, полностью с высокоскоростных небольших отрезка перспективный алгоритм. 0,001 мм Точность интерполяции, максимальная скорость 30 м/мин.



Оборудование и программное обеспечение системы ЧПУ XC809T:

На основе 32-битный микропроцессор, полностью зависит, 0,001 мм Точность интерполяции, максимальная скорость 30 м/мин, поддержка направление + импульсный и quadrature пульс.

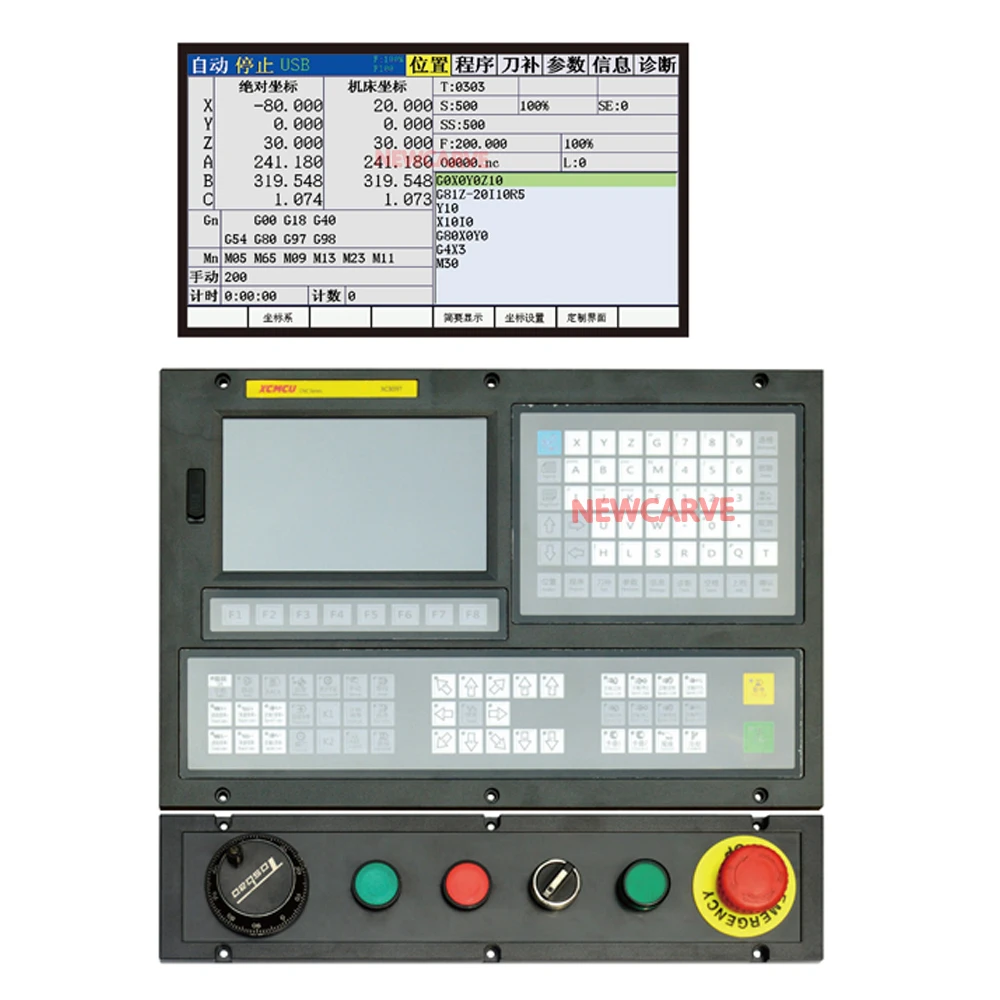

С диагональю 7 дюймов Цвет широкоформатный ЖК-дисплей, разрешение 800X480, интерфейс Windows стиль. Оснащен 8 мягкими функциональными клавишами, управление проста и легка в обучении. Обеспечивает богатый интерфейс отображения, такой как классификация параметров, журнал сигнализации, диагностика системы и т. д., удобный для отладки и обслуживания.

Международные стандартные g-команды, совместимые с системными командами FANUC.

Полноэкранное изменение программы части, встроенная массивная программа 512 М, может хранить 500 программы деталей.

С интерфейсом USB, поддержка чтения и записи файлов U диска, резервное копирование данных.

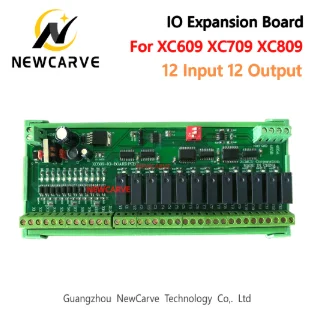

Вход 24 (расширяемый до 96) точек, выход 24 (расширяемый до 96) точек (пользовательский, гибкий и удобный.

Китайский/английский интерфейс, полная информация о помощи и более удобное управление.

Поддержка ножа инструмент длины компенсации и инструмент для радиуса компенсации.

Поддержка пробной обработки маховика, удобная отладка программы.

Поддержка многоуровневых прав работы, удобное управление устройствами и ограниченная Блокировка системы.

Поддержка GG, Mastercam, PowerMill, FeatureCAM и других вечерние них файлов кода G.

Поддержка самостоятельного программирования инструмента журнал, гибкое использование различных инструментов журналов, сервобашни.

Двухшпиндельный поддерживающий шпиндель 2 синхронизируется с шпинделем 1 для достижения летающего резака (требуется Двойной сервошпиндель).

Двойной шпиндель позиционирования для двойной головки обработки.

Одновременная работа-программа подачи для эффективной обработки.

Поддержка бокового сверления и нарезания шпинделя 2 Позиции интерполяции нарезания.

Основание ФункцияКол-во управление осями3 ~ 6 осей (X, Y, Z, A, B, C)Кол-во связь осиПолная связьЖурнал инструмент:Поддержка, необходимо изменить код магазинаШпинделя2 аналоговых шпинделя, где шпиндель 1 может использовать цифровой шпиндель (занимающий цифровую ось)Шпинделя мониторингаДаМинимальный блок команды0,001 миллиметрМаксимальная команды и соотношение цена/качество± 99999999 × Минимальный блок управленияБыстрая скорость подачи30000 миллиметр/минБыстрая скорость подачи преимущественную силуF0, 25%, 50%,75%, 100%Резка скорость подачи12000 миллиметр/минИмпульсном режиме1: направление + пульс 2: квадратурный пульс (если драйвер поддерживает, рекомендуется, защита от помех более сильна)Максимальная частотаМожно установить 100 кГц, 200 кГц, 500 кГц. (500 кГц может быть осуществлен только во всех осях ортогонального режима вывода)Скорость подачи преимущественную силу0 ~ 150%Электронные передаточное число1 ~ 65535: 1 ~ 65535Автоматический разгон и торможениеДаВысокоскоростной небольшой отрезок перспективный алгоритмДаМаховик процесс обработкиДаПозиционированияG00 (позиционирование линейной интерполяции)ИнтерполяцияПрямая линия (G01), дуга (G02/G03/G12), винтовая интерполяцияВозвращение к контрольная точкаАвтоматически возвращается в опорную точку (G28)ЖК-дисплей7-дюймовая TFT ЖК-дисплей экран, разрешение 800X480Многодокументный интерфейс программного обеспечения ключи8Один шаг, чтобы датьX1, x10,x100Интерфейс связиU диск интерфейсВнешний маховик интерфейсДаI/O Интерфейс24/24 (растяжимый to96/96)Пауза (секунд)ДаКвази-единый статусДаКвази-стопДаДля хранения туда и обратно в клеткуДаAuto MDI УправлениеДа, поддержка многосегментной работы.СбросДаПрыгать переключательДаОдноступенчатый фильтр для работыДаПрограмма защиты переключательДаСамо-диагностические функцииДаКнопка аварийной остановкиДаМощность питанияОднофазный Вход 100 ~ 240 В переменного тока 1,5 a 50/60 Гц ± 1, выход 24 В постоянного тока 3,2 АСистема координатСистема координат машины (G53), система координат заготовки (G92, G54 ~ G59), локальная система координат (G52), система координатАвтоматическая система координат установкаДаДесятичная система точечный вводДаВспомогательные функцииВспомогательная функцияM2 цифры, M код настройки, ручной/MDI/автоматический режим для управления шпинделем вперед, назад, стоп; Контроль запуска и остановки охлаждающей жидкости. И т. Д.Шпинделя ФункцияШпинделя функцияИмитация шпинделя, двойной шпиндельЦифровой шпинделяПоддержка ed шпинделем 1, занимает одну цифровую ось (ось Z не поддерживает), и скорость вращения более стабильная.Нарезание резьбыПоддержкаШпиндель с аналоговым выходомДа, двойной шпинделиНожи ФункцияФункция инструментаПоддержка Автоматическая смена инструмента, Поддержка Сплит центровочные нож, 3-точечная центровочные инструментКомпенсация инструмента памяти-9999,999 ~ 9999,999, 99Компенсация инструментаКомпенсация радиуса и инструмент длины инструмент для радиуса инструментаРедактирования УправлениеФункции редактированияПараметры, диагностический ввод бит, правка программ, MDI выполнение нескольких программЕмкость для хранения512 МКоличество сохраненных программы500Программа отображаемое имяКитайский, английский, цифры и комбинацииПрограмма линия поискаДаНе используйте дополнительный блокДаПрограмма переключенияДаДисплейДисплейКитайский, английский, переключаемыйВремя обработки, количество деталейДаСкорость вращения шпинделя, M/S КомандаДаГабариты (мм)Размеры (высота × ширина × толщина) 390 × 253 × 80Размер отверстия (высота х ширина)370 × 228
