Описание товара:

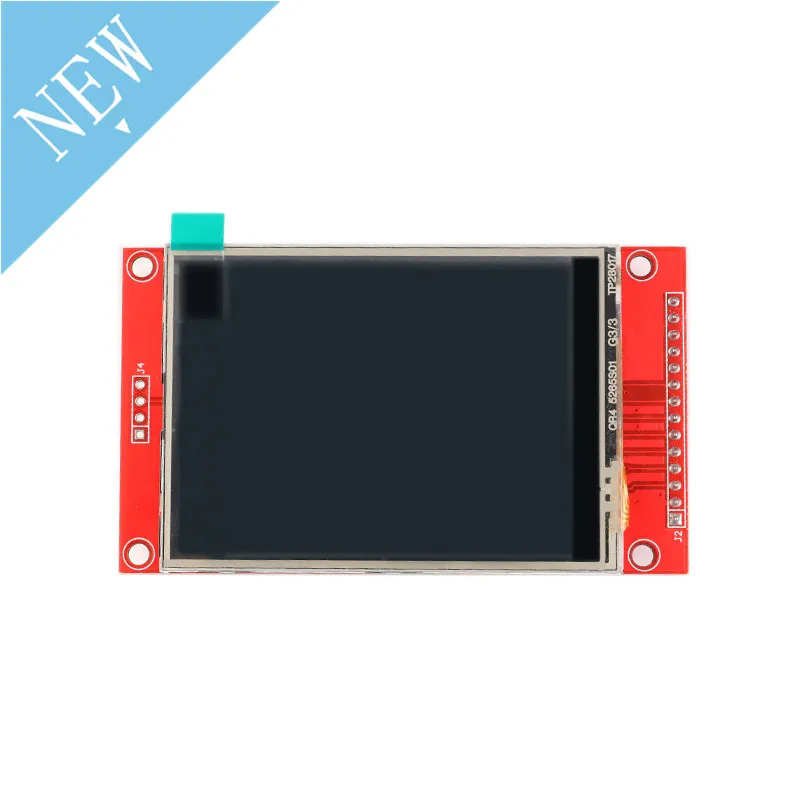

2,8 дюймовый цветной экран, поддержка 16 бит RGB 65K цветной дисплей, дисплей насыщенных цветов
Разрешение 320X240, Опциональная Сенсорная функция
С помощью последовательной шины SPI, только несколько IO может светильник на дисплее

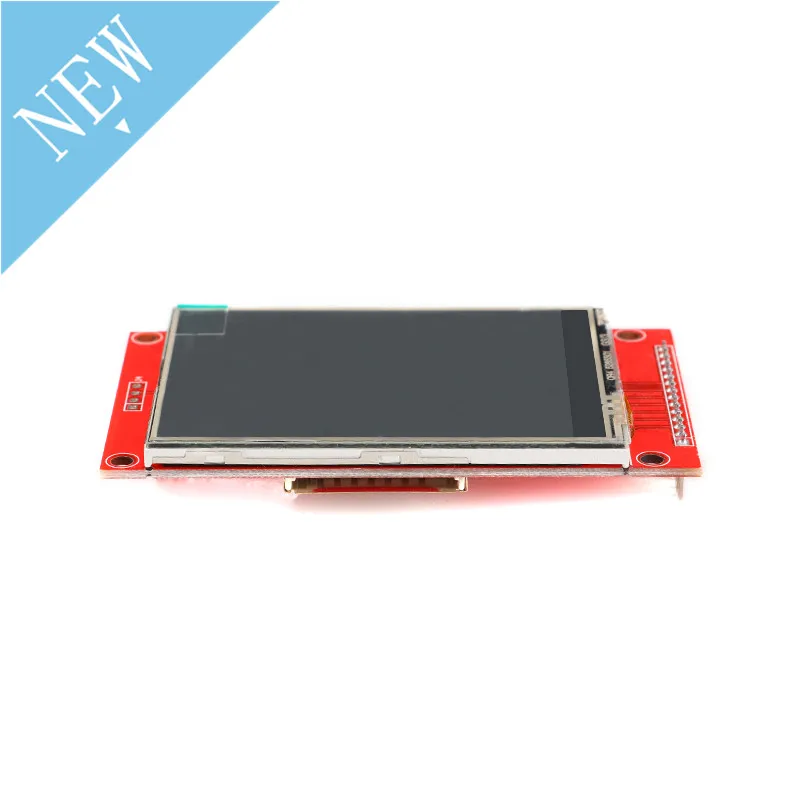

С слотом для sd-карты для легкого расширения эксперимента
Параметры продукта:
Цвет дисплея: RGB 65K цвет
С сенсорным экраном: MSP2807
Размеры: 2,8 (дюйм)
Тип: TFT

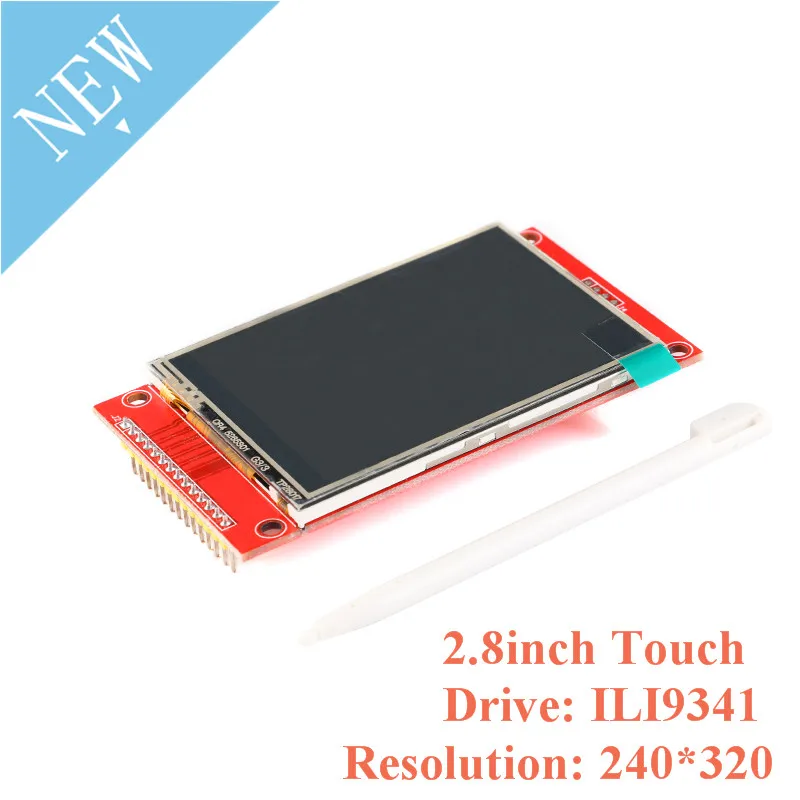

Чип драйвера: ILI9341
Разрешение: 320*240 (пиксель)
Модуль интерфейса: 4-провод SPI интерфейс
Эффективная Область отображения (область AA): 43,2x57,6 (мм)

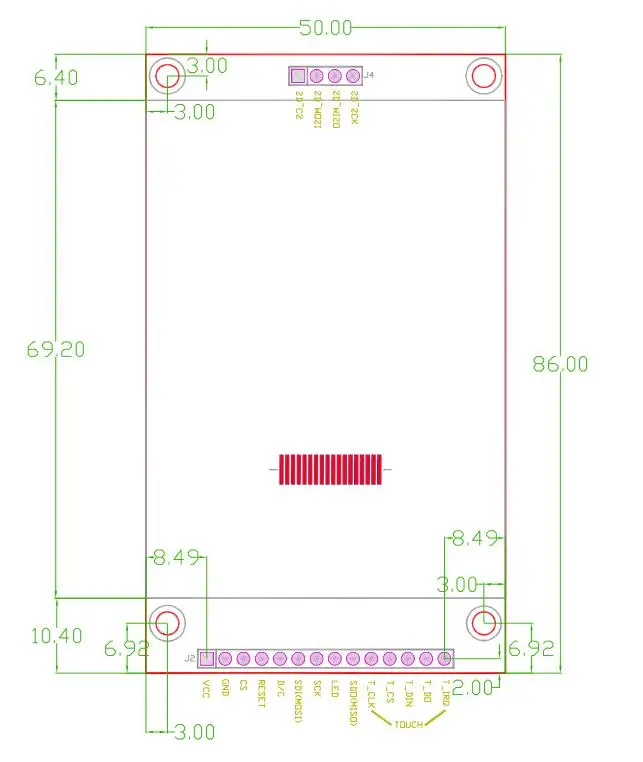

Модуль PCB Нижняя пластина Размер: 50,0x86,0 (мм)
Рабочая температура: -20 ℃ ~ 60 ℃
Температура хранения: -30 ℃ ~ 70 ℃
VCC источника питания Напряжение: 3,3 V ~ 5V
Материнскую плату порт ввода-вывода напряжение: 3,3 V (TTL)
Потребляемая мощность: около 90 мА

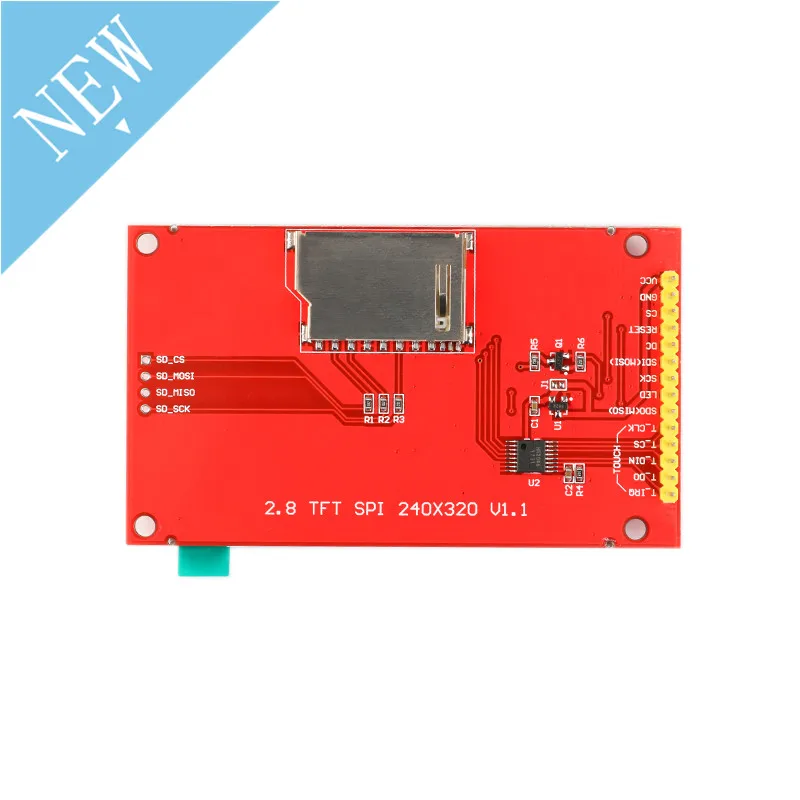

Описание интерфейса:
VCC: 5V/3,3 В Потребляемая мощность
GND: наземный
CS: ЖК-экран с чипом выбора сигнала, низкий уровень включения
Сброс: ЖК-экран сигнал сброса, низкий уровень сброса
DC / RS: ЖК-экран для регистрации/выбора данных, низкий уровень: регистрация, высокий уровень: данные
SDI (MOSI): сигнал записи данных шины SPI
SCK: сигнал на автобус SPI
Светодиодный: Подсветка контроля высокого уровня освещения, если не требуется, затем Подключитесь к 3,3 V
SDO (MISO): SPI шина считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключиться
(Ниже приводится проводка сигнальной линии сенсорного экрана, если нет необходимости касаться или сам модуль не имеет функции касания, он может не быть подключен)
T_CLK: сенсорный сигнал на автобус SPI
T_CS: чип сенсорного экрана выберите сигнал, низкий уровень включен
T_DIN: сенсорный SPI вход шины
T_DO: выход шины touch SPI
T_IRQ: сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания
