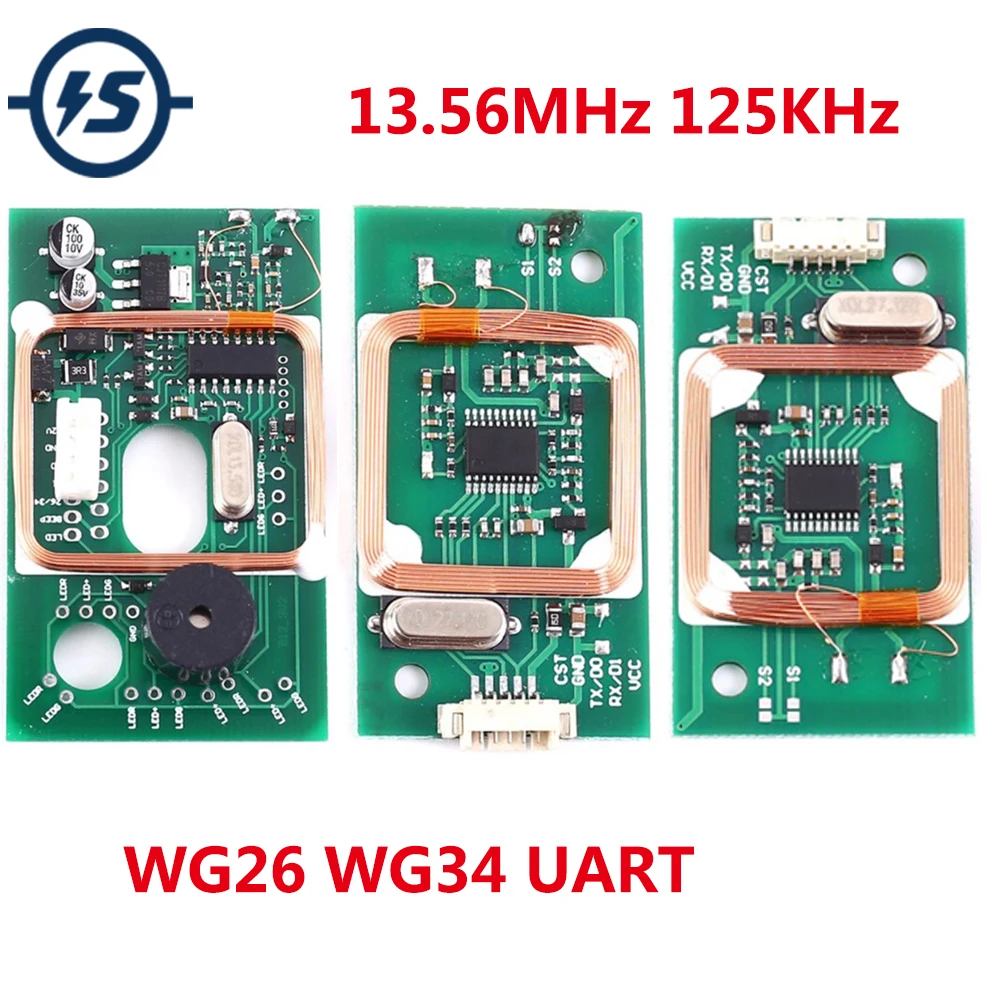

Модуль беспроводного Считывателя RFID 13,56 МГц 125 кГц, двухчастотный Wiegand WG26 WG34UART ID IC Card Reader 5 в 12 В
Последнее обновление: 05.06.2022
1 Отзывов
2 Заказов
5V + Wiegand

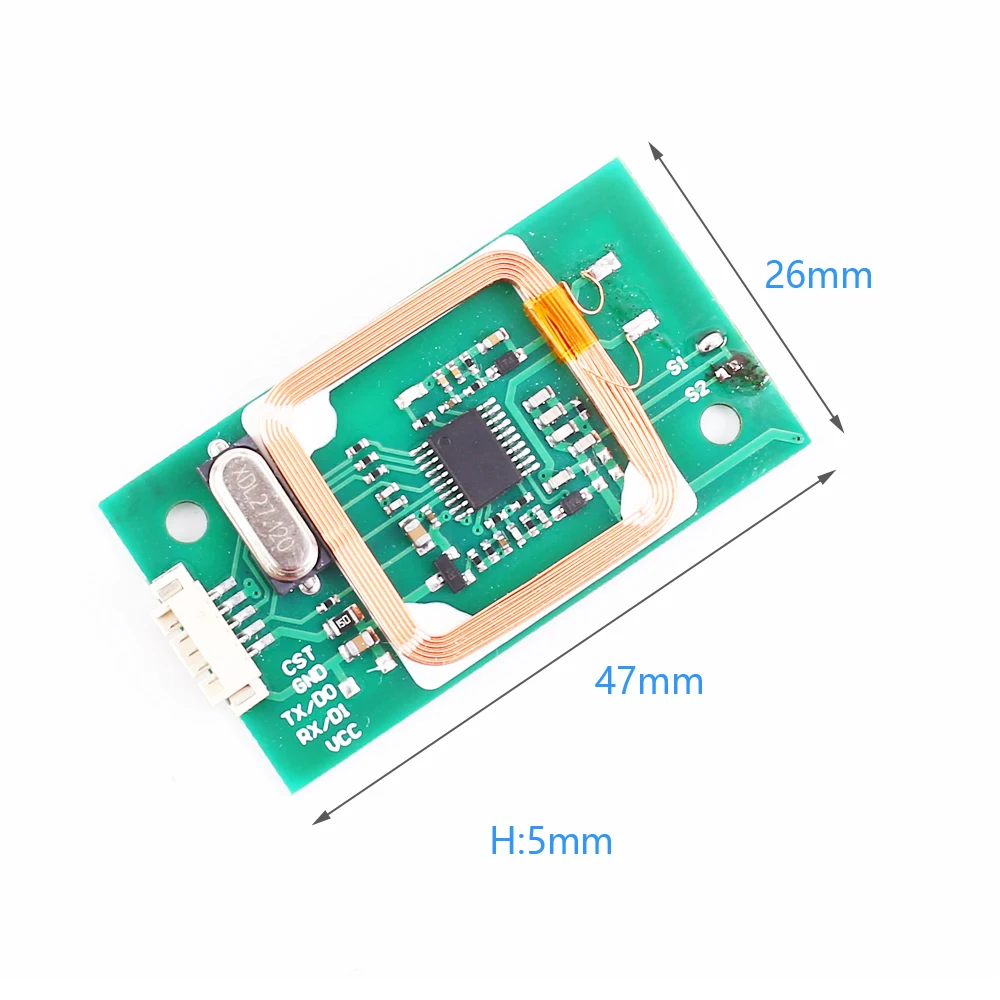

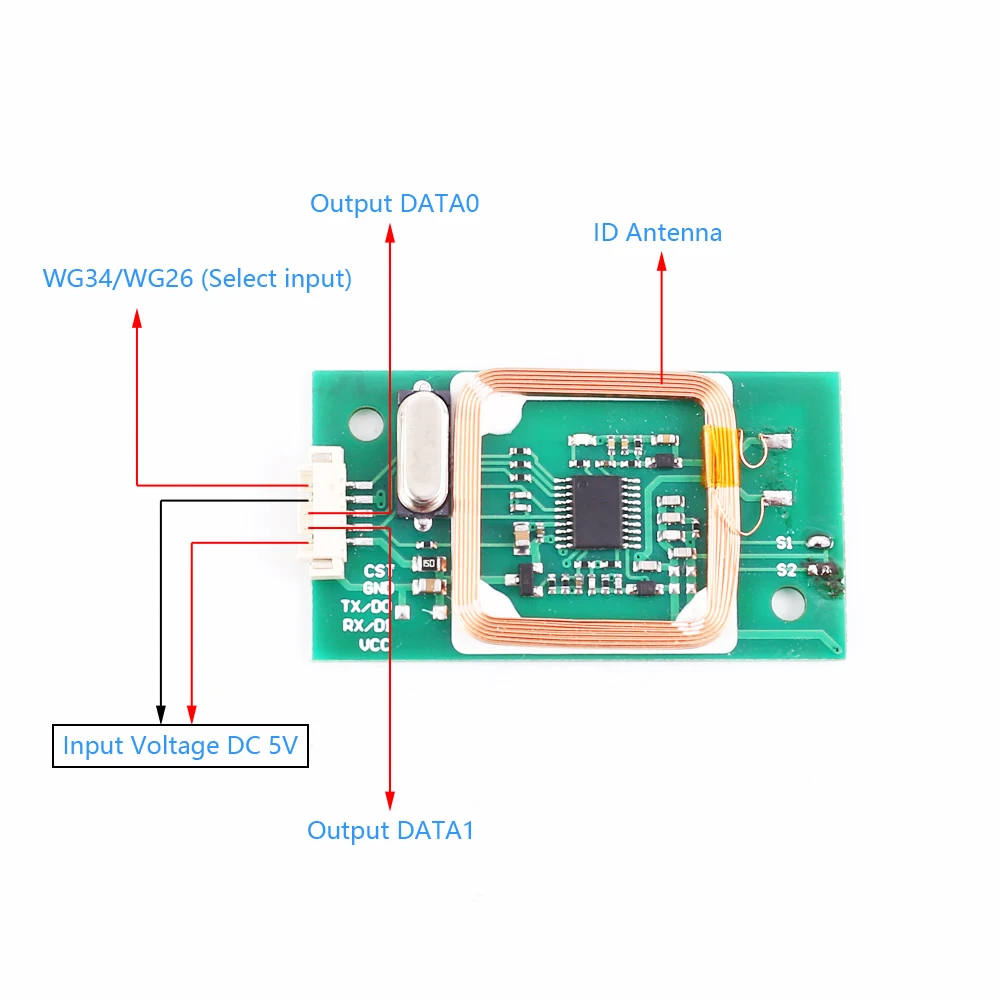

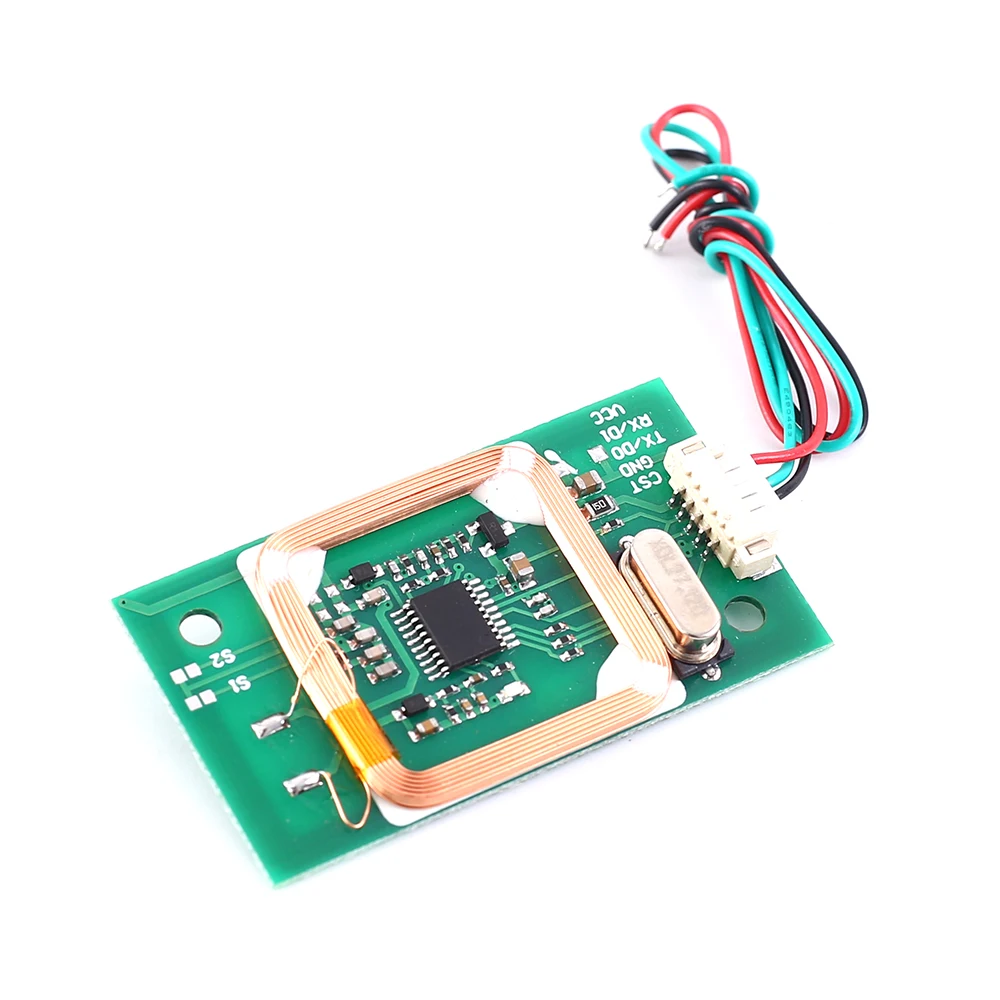

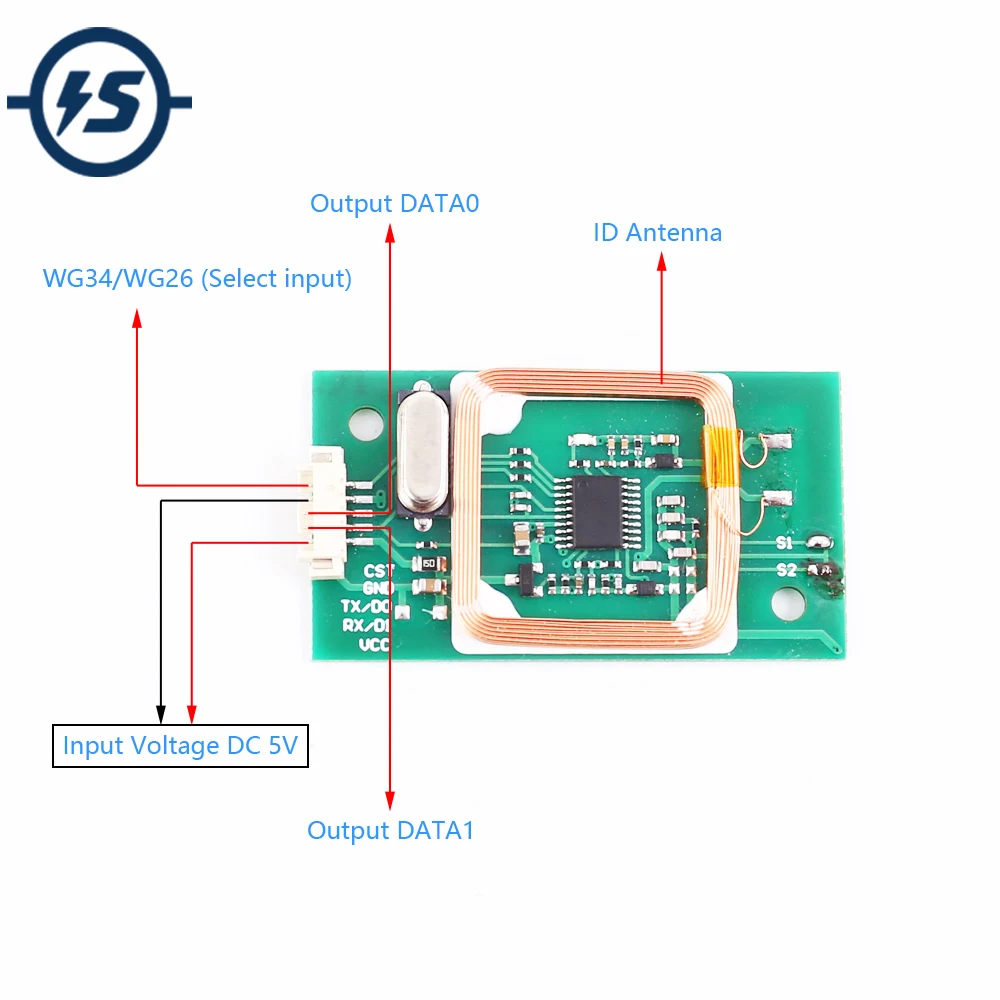

1. Описание:Это IC + ID двухчастотный кард-ридер модуль. Он интегрирует высокопроизводительный кард-ридер RF цепи и антенны, заменяя Wiegand Протокол вывода данных.2. Особенности:1>. Двухформатный выход Wigan2>. Поддержка двухчастотной RFID карты3>. Поддержка ID + IC карты3. Описание:1>. Название продукта: IC + ID двухчастотный кард-ридер модуль2>. Рабочее напряжение: 5 В постоянного тока3>. Рабочий ток: 40 мА4>. Поддержка чтения: 125 кГц и 13,56 МГц5>. Интерфейс: Wiegand6>. Рабочая температура:-35 ℃ ~ 85 ℃7>. Рабочая влажность: 5% ~ 95% относительной влажности8>. Размер: 47*26*5 мм4. Интерфейс Wiegand выход Введение:1>. При обнаружении карты серийный номер карты будет выводиться через две линии передачи данных Data0 и Data1.2>.Data0 и Data1 являются высокой заменой без вывода данных.3>. Бит данных 0 производит ширину 400us concatenation на линии Data0.4>. Бит данных 1 производит ширину 400us concatenation на линии Data1.5>. Длина каждого бит данных 2400us.6>. Каждая карта Mifare имеет серийный номер 4 байта, и мы выводим последние три байта.7>. Первые 12 четных цифр добавляются спереди, а последние 12 четных цифр добавляются обратно, в общей сложности 26 бит данных.8>.E.g: номер карты: 6B 3D 12 D6Выходные данные: 3D 12 D65. Применимо:1>. Модуль считывания отпечатков пальцев посещаемости2>. Карта интеркома управления доступом6. Посылка:1>.1 шт. IC + ID двухчастотный кардридер модуль2>.1pc провод
5V UART

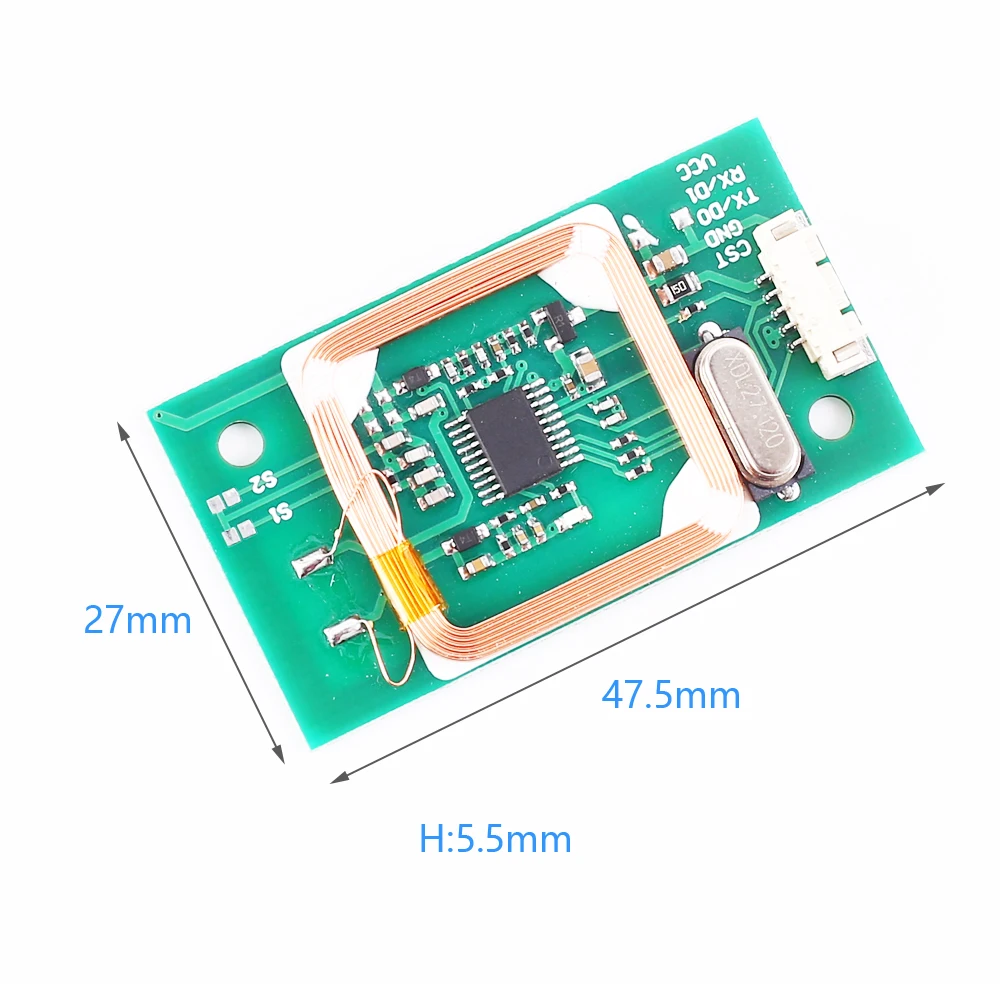

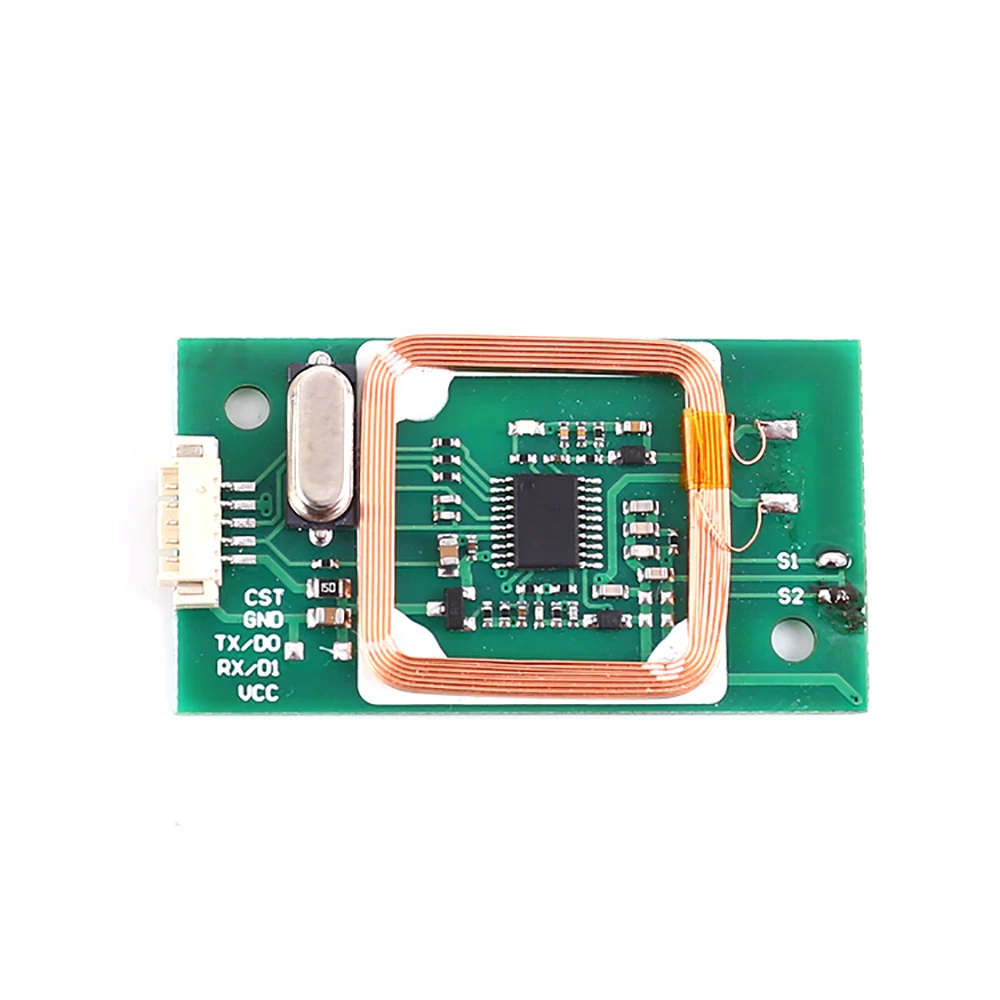

1. Описание:Это IC + ID двухчастотный кардридер модуль. Он интегрирует высокопроизводительный кардридер RF цепи и антенны, заменяя UART Протокол вывода данных.2. Особенности:1>. Выход формата UART2>. Поддержка двухчастотной RFID карты3>. Поддержка ID + IC карты3. Описание:1>. Название продукта: IC + ID двухчастотный кард-ридер модуль2>. Рабочее напряжение: 5 В постоянного тока3>. Рабочий ток: 40 мА4>. Поддержка чтения: 125 кГц и 13,56 МГц5>. Интерфейс: UART6>. Рабочая температура:-35 ℃ ~ 85 ℃7>. Рабочая влажность: 5% ~ 95% относительной влажности8>. Размер: 47,5*27*5,5 мм4. Выход интерфейса Uart:1>. Скорость передачи данных: 96002>. Заголовок данных: 0x023>. Длина: 0x094>. Тип карты: 0x015>. Данные номера карты: SN0 ~ SN36>.BCC проверка: XOR использование других данных, за исключением головки и хвоста данных7>. Конец данных: 0x038>. Типы карт: 0x02 EM4100/0x01 MIFARE 1K9>. Например: данные, полученные серийным инструментом 02 09 02 04 2E 53 82 F0 031,1>. Первый байт 0x02 указывает на начало данных.1,2>. Второй байт 0x09 означает, что вся длина данных составляет 9 байт, включая начало данных и конец данных.1,3>. Третий байт 0x02 означает, что тип карты EM4100.1,4>. 4-7 байт (0x04 0x2E 0x53 0x82) эти 4 байта представляют собой считываемый номер карты.1,5>. 8-й байт 0xF0 указывает на проверку BCC От 2-го байта до 8-го байта.1,6>. 9 байт 0x03 указывает конец данных.5. Применимо:1>. Модуль считывания отпечатков пальцев посещаемости2>. Карта интеркома управления доступом6. Посылка:1>.1 шт. IC + ID двухчастотный кардридер модуль
12V Wiegand

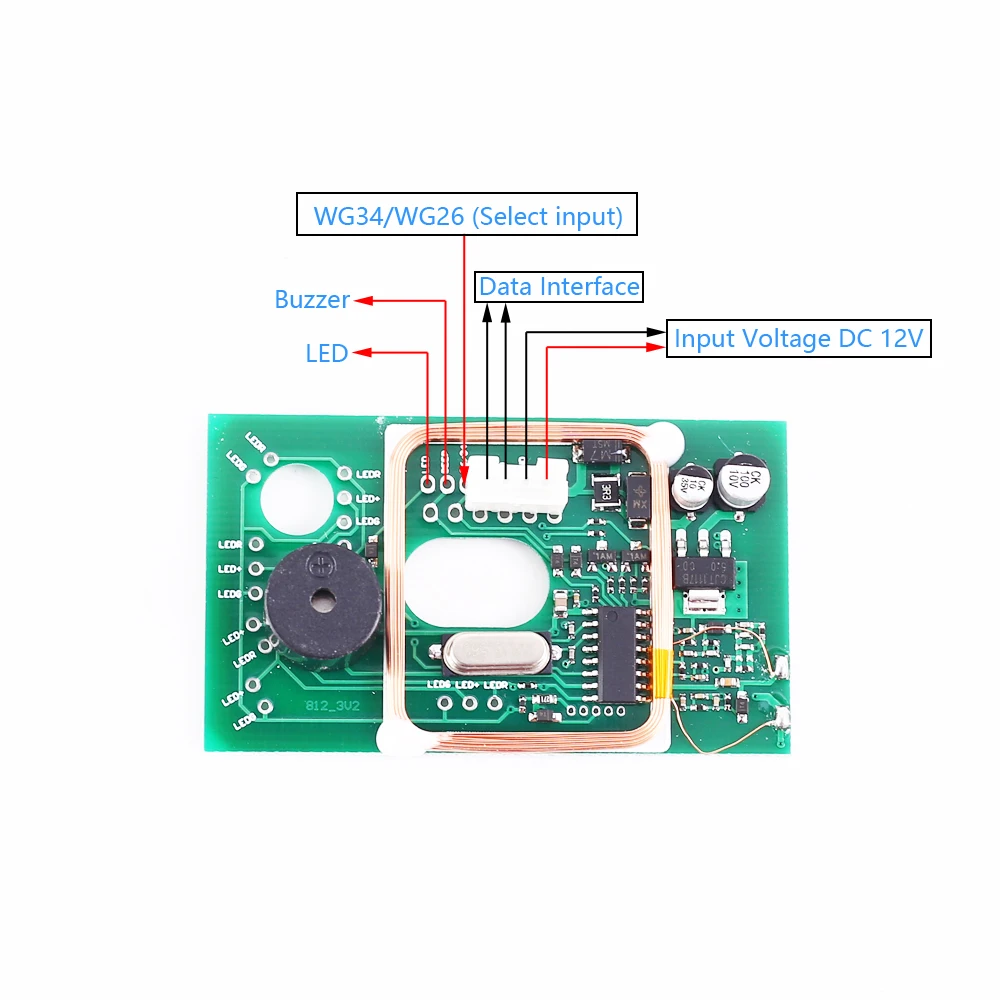

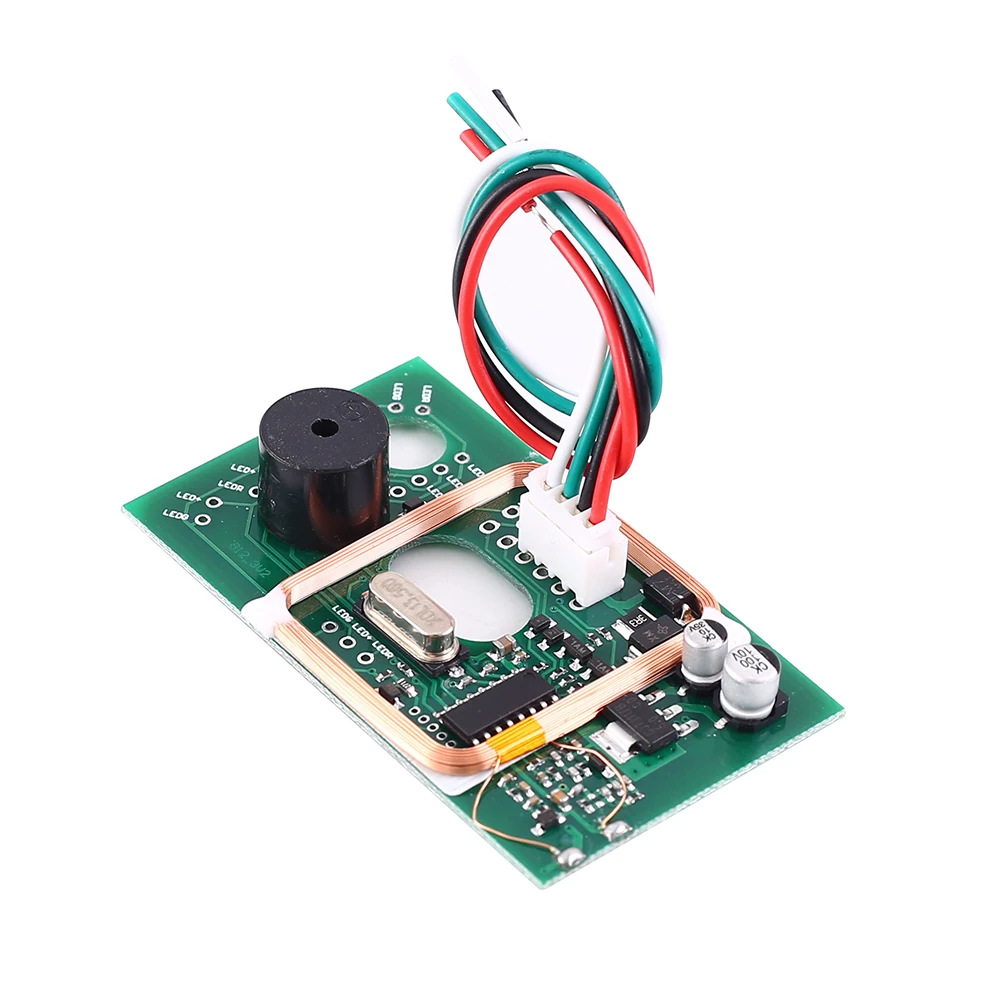

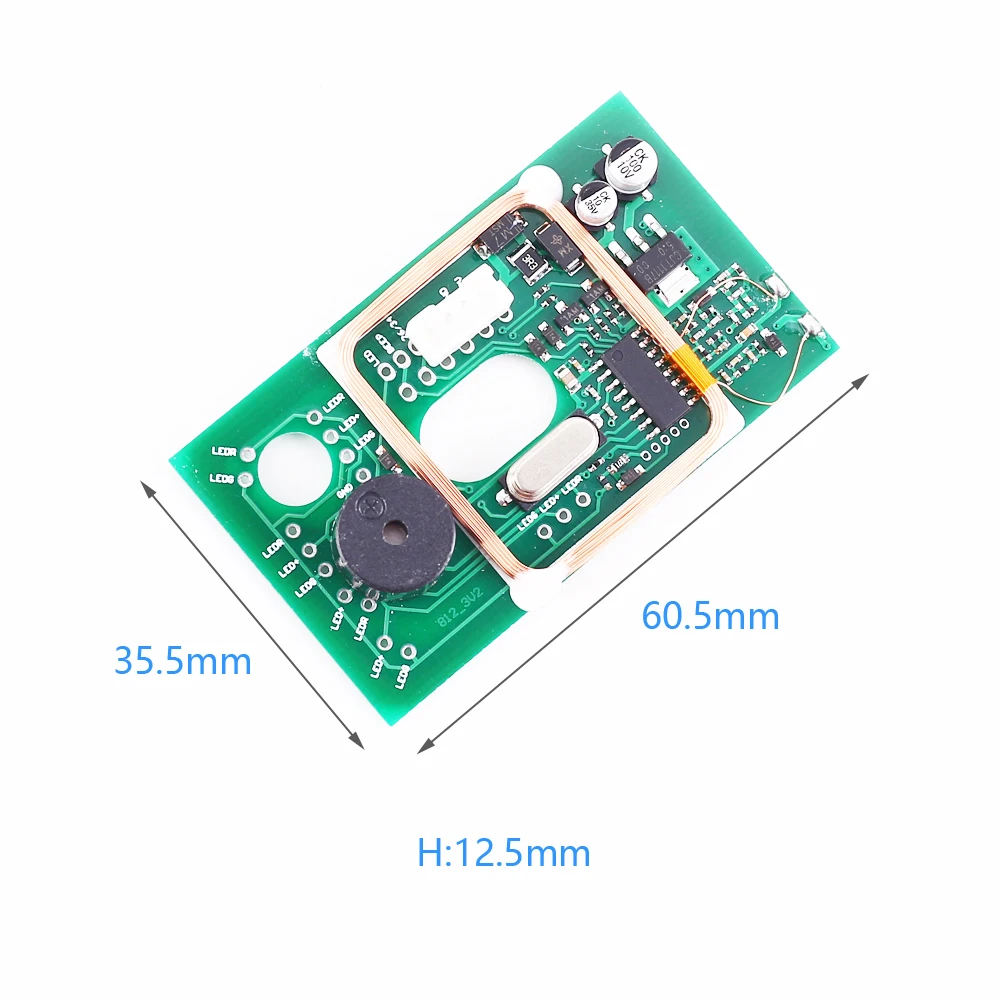

1. Описание:Это модуль считывания карт ID + IC с двумя частотами. Он имеет функцию чтения карт и функции контроля доступа.2. Особенности:1>. Двухформатный выход Wigan2>. Поддержка ID + IC карты3>. Поддержка двухчастотной RFID карты4>. Звуковой сигнал5>. Чувствительная производительность чтения6>. Металлическое сопротивление7>. С неправильной защитой проводки3. Описание:1>. Название продукта: ID + IC двухчастотный кардридер модуль2>. Рабочее напряжение: 12 В постоянного тока3>. Протокол связи: Wg26/WG344>. Рабочая температура:-40 ℃ ~ 85 ℃5>. Рабочая влажность: 5% ~ 95% относительной влажности6>. Размер: 60,5*35,5*12,5 мм4. Посылка:1>.1 шт. ID + IC двухчастотный кардридер модуль2>.1 шт провод
Отзывы покупателей
Страна: RS Color: 12V Wiegand Buzzer Доставка: Cainiao Super Economy Global 13.10.2020

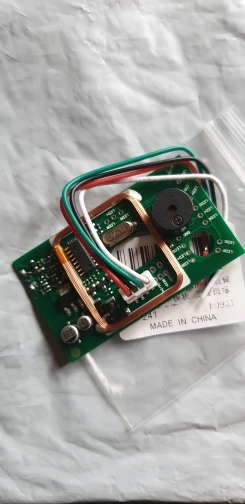

Плата прибыла менее чем за 3 недели. Это очень модульная модель, поэтому вы не являетесь ограничителем контактов, которые уже установлены производителем. Отлично подходит для проектов «сделай сам» и с интегрированным beeper, вы можете получить ответ, если keycard-это рутанный или неправильный.
