Переходник для Medusa Pro, для коробки Medusa Pro

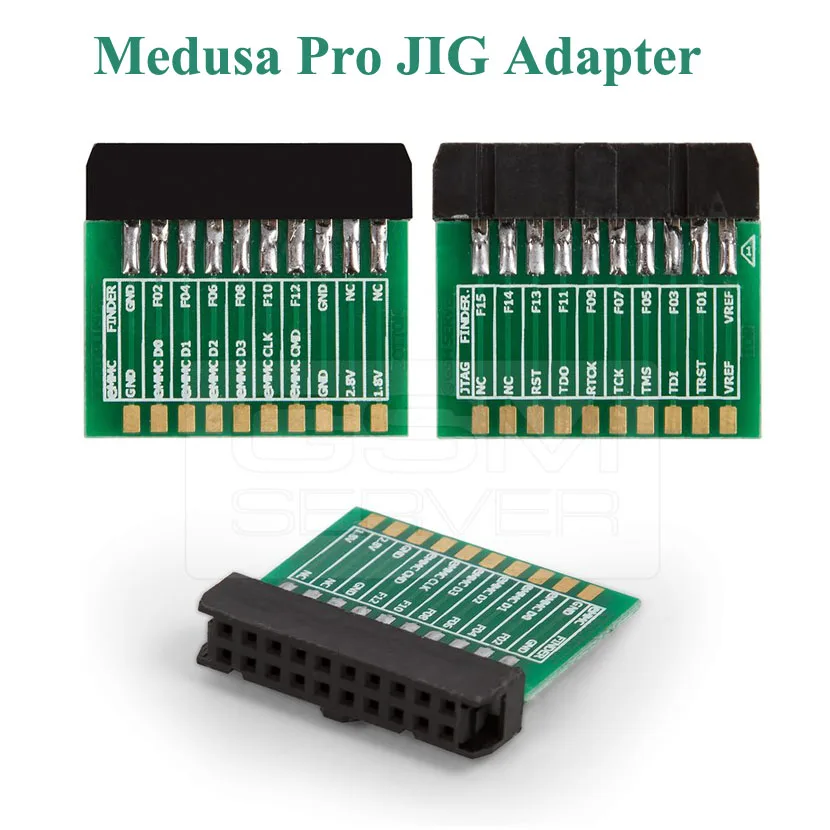

Медуза Pro Зажим адаптер

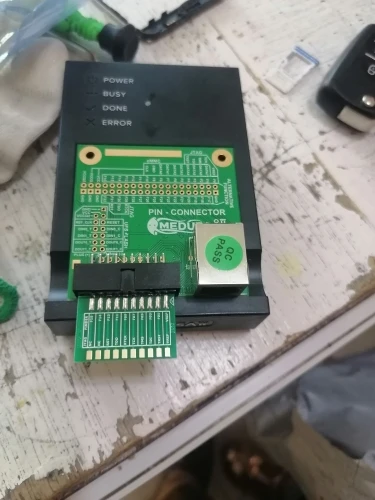

Медуза Pro 20-контактный адаптер предназначен для использования с Medusa Pro коробка. Свои контакты должны быть обозначены в соответствии с Медуза Pro Box разводки выводов.

Этот адаптер отмечен выводов для JTAG и MMC интерфейсов, таким образом, вы можете легко найти требуемый pin без проверки программного обеспечения. Адаптер имеет внешний колодки, таким образом, вы можете припой проволока на необходимую толщину. Вы можете купить этот адаптер в том случае, если вам нужно несколько адаптеры для сим-карт с разными выводов или вы просто хотите заменить тот, что было включено в Medusa Pro коробка посылка.

Разводки выводов:

Джтаг верхней части Pin1 VREF Pin3 TRST Pin5 TDI Pin7 TMS Pin9 TCK Pin11 rtck Pin13 TD0 Pin15 сброс Pin17 NC Pin19 NC Встраиваемая мультимедийная карта памяти Нижняя сторона: Pin2 GND Pin4 памяти на носителе EMMc D0 Pin6 памяти на носителе EMMc D1 Pin8 памяти на носителе EMMc D2 Pin10 памяти на носителе EMMc D3 Pin12 памяти на носителе EMMC CLK Pin14 памяти на носителе EMMC CMD Pin16 GND Pin18 2,8 V
