5 шт. PIR сенсор
Описание товара
ПИР стоит для пироэлектического инфракрасного радиального датчика или пассивного инфракрасного датчика.
PIR-это электронный датчик, который обнаруживает изменения в инфракрасном светильник на определенном расстоянии и выдает электрический сигнал на выходе в ответ на обнаруженный ИК-сигнал.
Он может обнаруживать любой инфракрасный излучающий объект, такой как люди или животные, если это диапазон датчика, или перемещается вдали от диапазона, или перемещается в пределах диапазона датчика.
Модуль датчика PIR можно разделить на две части инфракрасного чувствительного кристалла и цепи обработки.
Особенности продукта
Легко собирается
Сигнал 5 В
Регулируемая чувствительность
Совместимость с большинством MCU или макетной платой
ProductSpecifications
Рабочее напряжение: 5V'20V
Потребление тока: 65 мА при обнаружении любых изменений в ИК-светильник.
Выходное напряжение: в тех случаях, когда модуль обнаруживает motion инфракрасного выходной идет на высоком уровне 3,3 V, в том случае, если модуль не обнаруживает motion он идет на низких оборотах или 0 V по истечении определенного периода.
Время задержки: предоставляется ручка для регулировки времени выхода, чтобы оставаться на высоком уровне после обнаружения ИК. Это период времени может быть отрегулирован от 5 секунд до 5 минут.
Диапазон чувствительности: угол зоны обнаружения составляет около 110 градусов конуса. Для регулировки чувствительности дана ручка; Мы можем варьироваться от 3 до 7 метров перпендикулярно senor. Чувствительность уменьшается при перемещении по обеим сторонам датчика.
Рабочая температура: HC-SR501 имеет впечатляющую рабочую температуру от-15 до + 70 градусов Цельсия.
Ток покоя: ток покоя-это ток, потребляемый от источника питания, когда датчик не обнаруживает движения или когда он находится в режиме ожидания. Он потребляет менее 50 мкА, что делает батарею датчика дружественной.

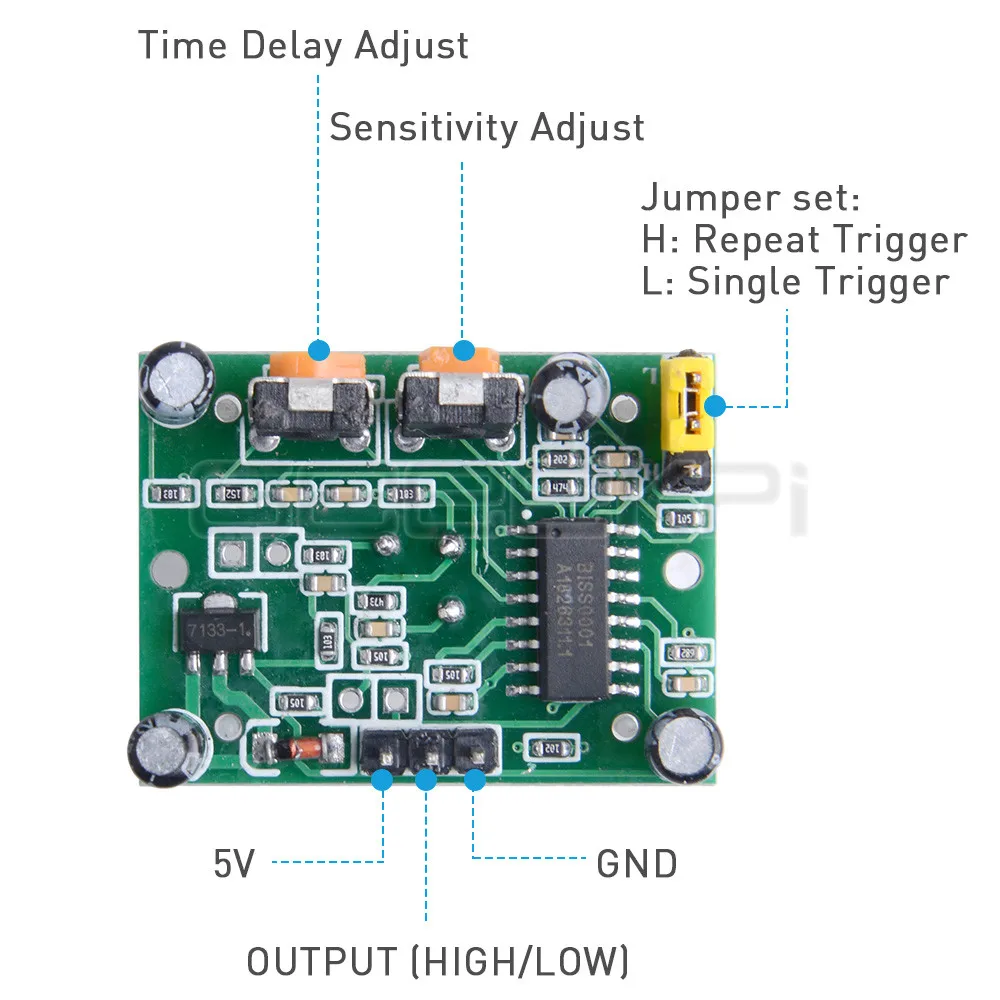

Режимы триггера: модуль PIR имеет два режима триггера: Один триггер/режим без повтора и триггер повтора. Эти два режима можно получить доступ, изменив положение перемычки, указанное в модуле.
Режим одиночного триггера/режим неповторения: когда датчик PIR установлен в режиме одиночного триггера (и регулятор таймера/Время задержки устанавливается в течение 5 секунд (скажем), при обнаружении человека выход становится высоким в течение 5 секунд и становится низким.
Режим повторного триггера: когда датчик PIR установлен в режиме повторного триггера, при обнаружении человека выход выключается высоко, таймер отсчитывается в течение 5 секунд, но когда другой человек обнаружен в этих 5 секундах, таймер перезагружается до нуля и отсчитывает еще 5 секунд после обнаружения второго человека.
Время блокировки: время блока-это временной интервал, когда датчик отключен или не обнаруживает движения.
Время блокировки для HC-SR501 3 секунды по умолчанию.
Это происходит после времени задержки (который был установлен ручкой таймера), выход идет низко в течение 3 секунд; В течение этого интервала движения не будет обнаружено.
После 3 секунд (низкий) датчик будет готов для обнаружения движения снова. Другими словами, когда датчик обнаруживает движение, выход идет высоко, выход остается высоким в соответствии с ручкой таймера (около 5 секунд), через 5 секунд датчик PIR становится низким, Низкий сигнал будет оставаться в течение 3 секунд независимо от нового движения, если таковые имеются.

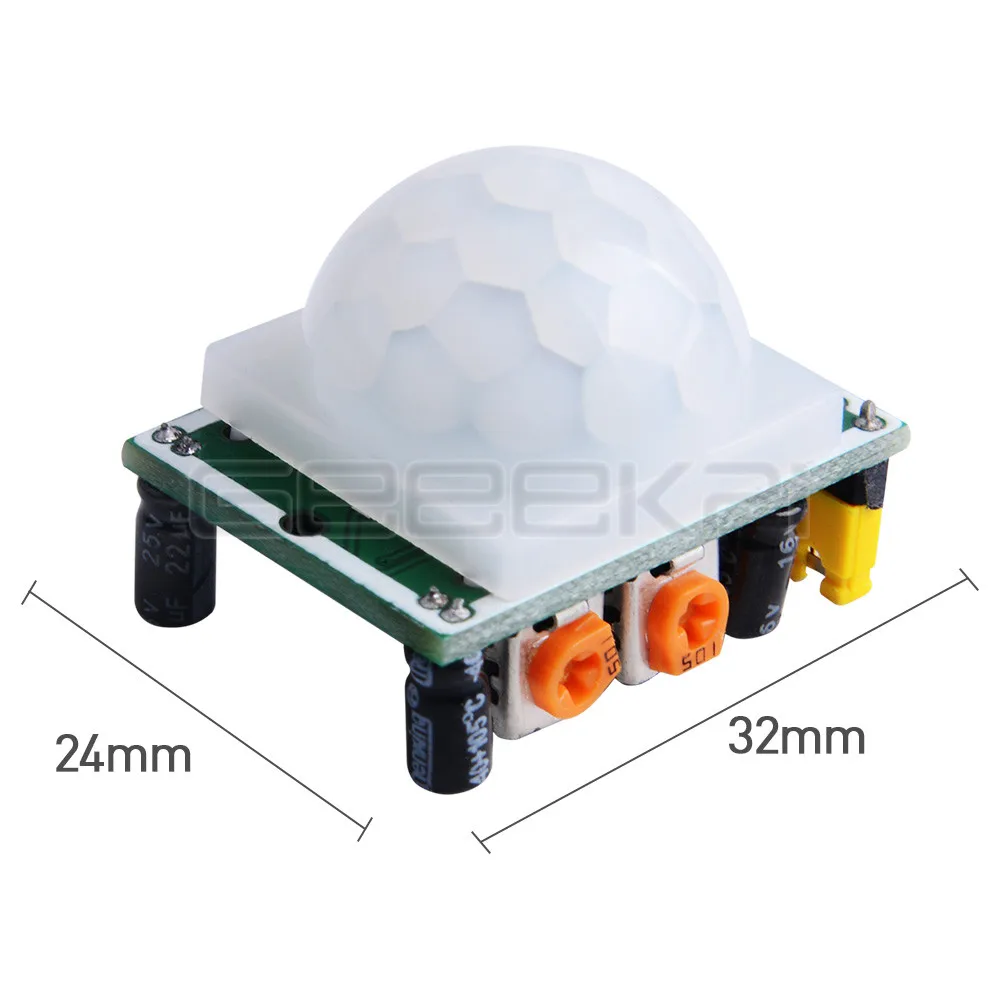

Размеры модуля: Датчик достаточно компактный, чтобы скрыть от зрения людей, так что это не повлияет на декорации и т. Д. Он измеряет 32 мм x 24 мм.

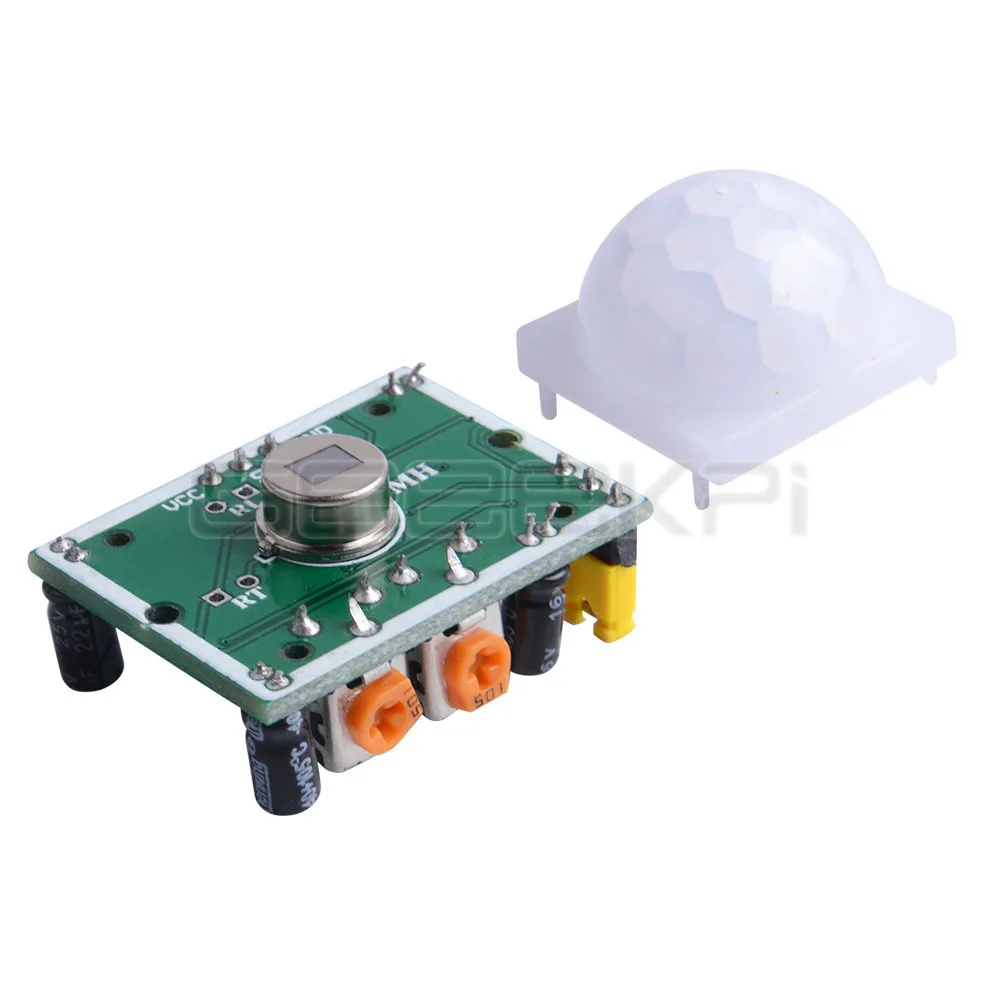

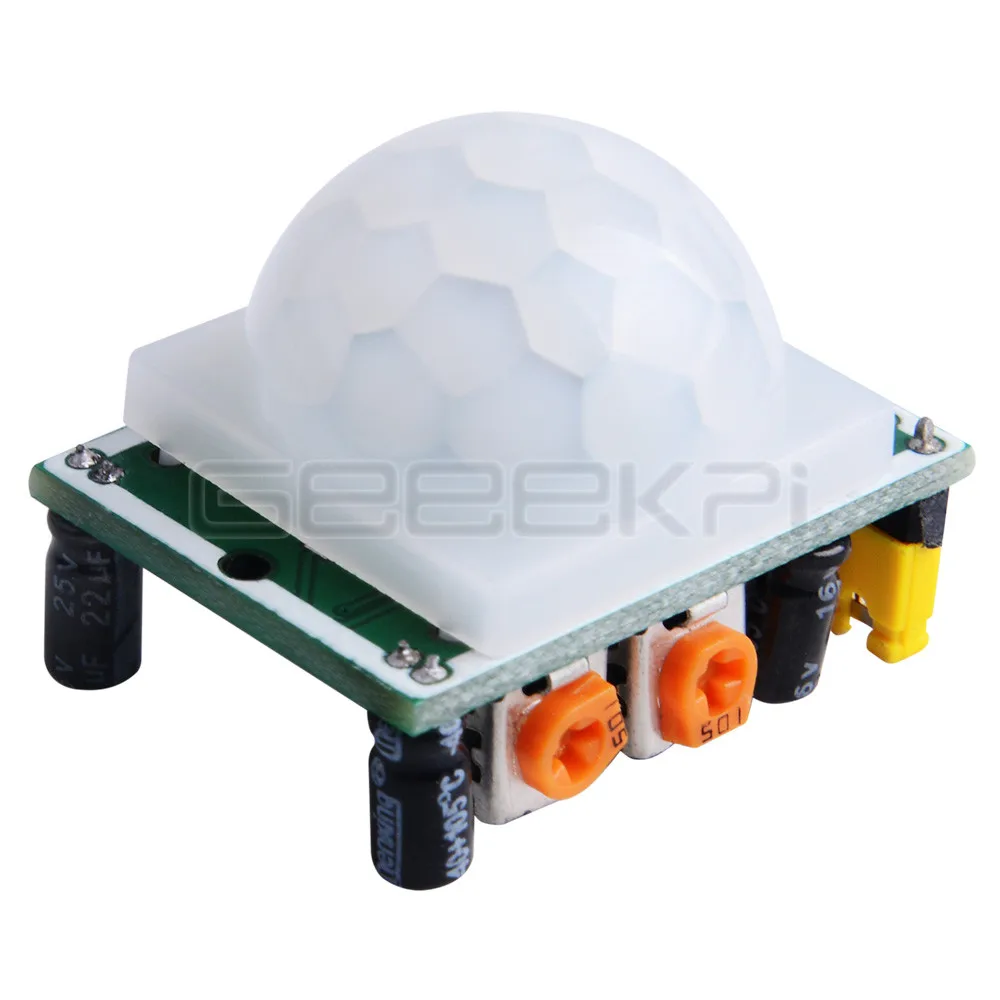

Размер объектива: конструкция белого купола, которая закрывает пироэлектрический датчик, называется линзами Френеля, которые увеличивают диапазон обнаружения и выглядят непрозрачными. Он измеряет диаметр 23 мм.

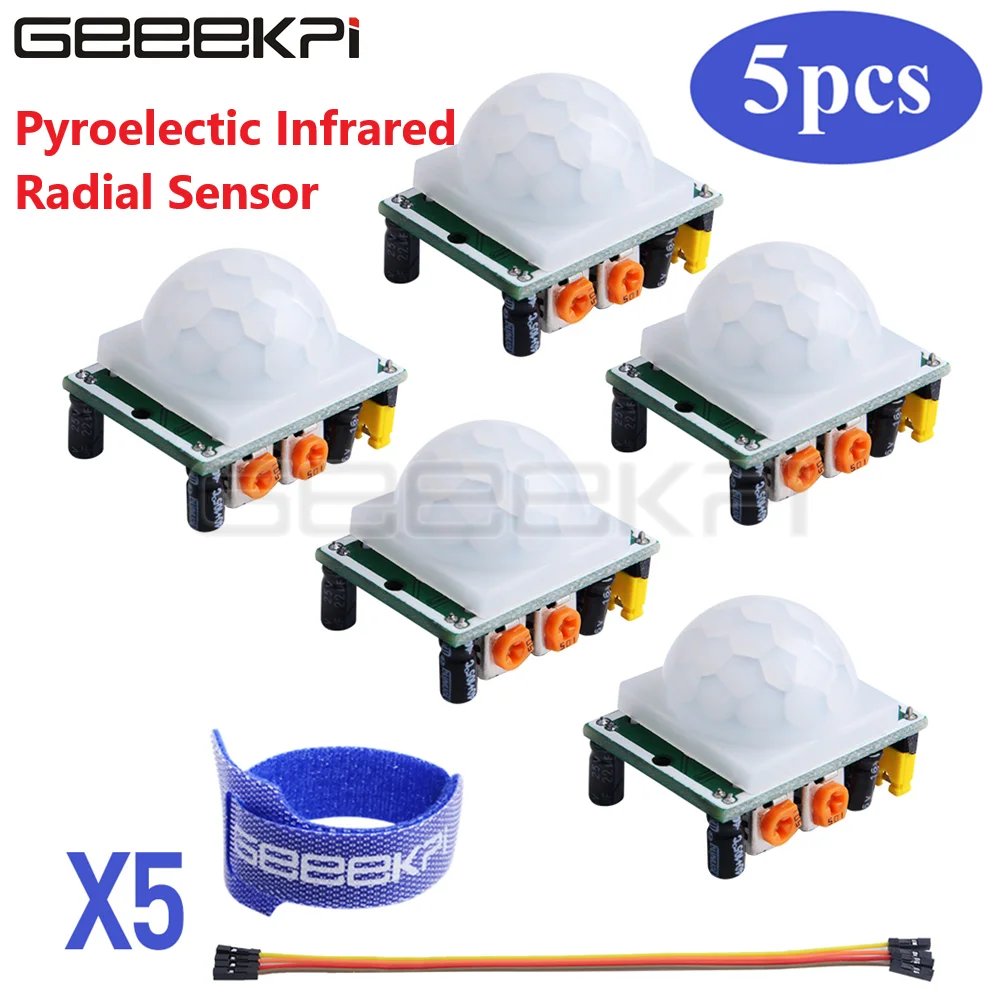

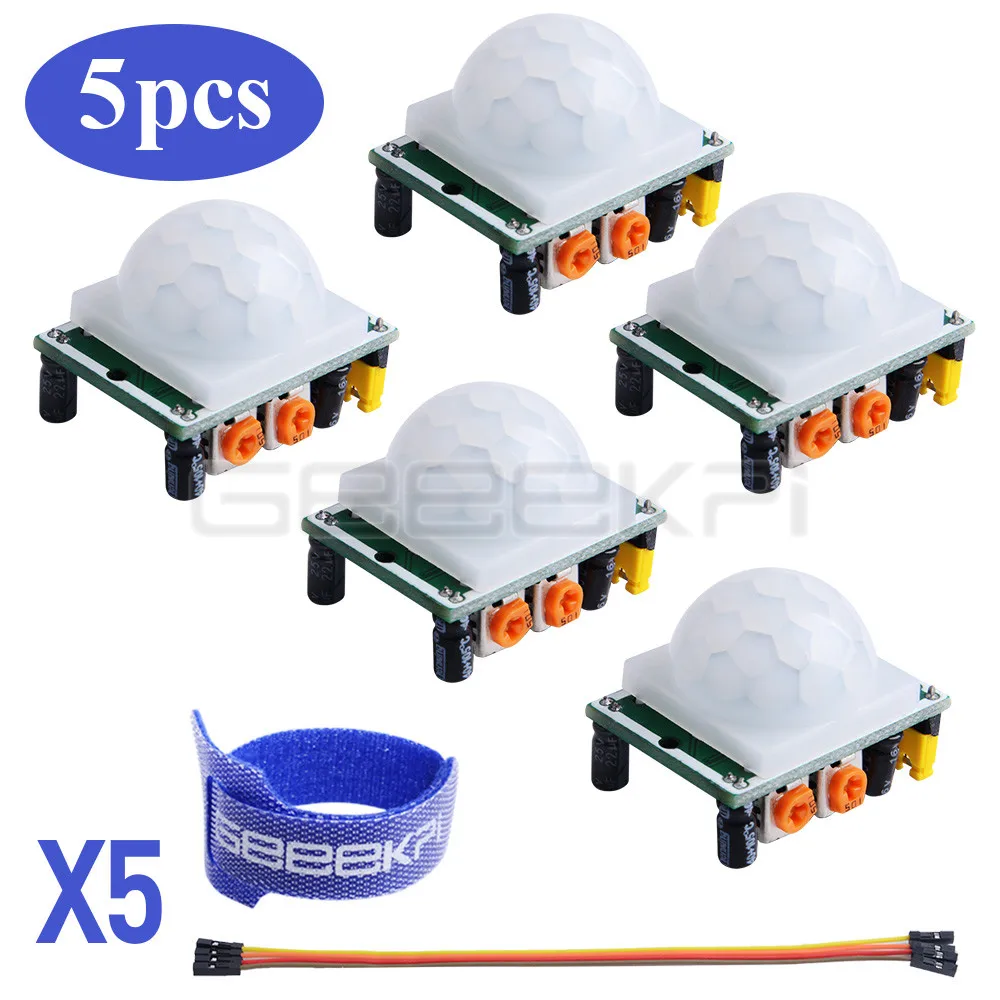

Посылка включает в себя
5 x датчик движения PIR
5 х липучки
5 x4Pin Женский на обоих концах для подключения внешних устройств к перемычка
