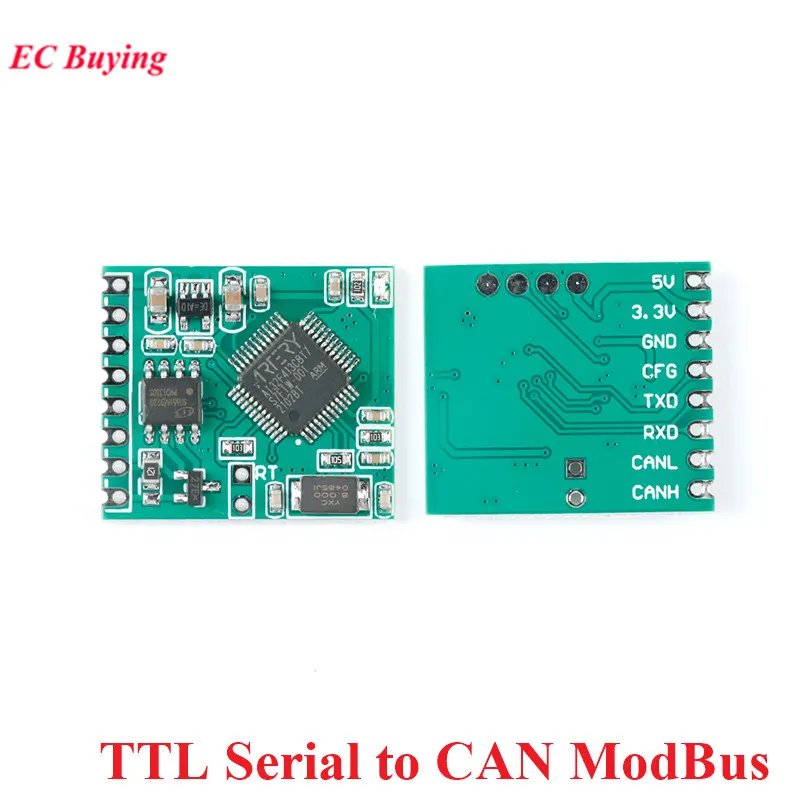

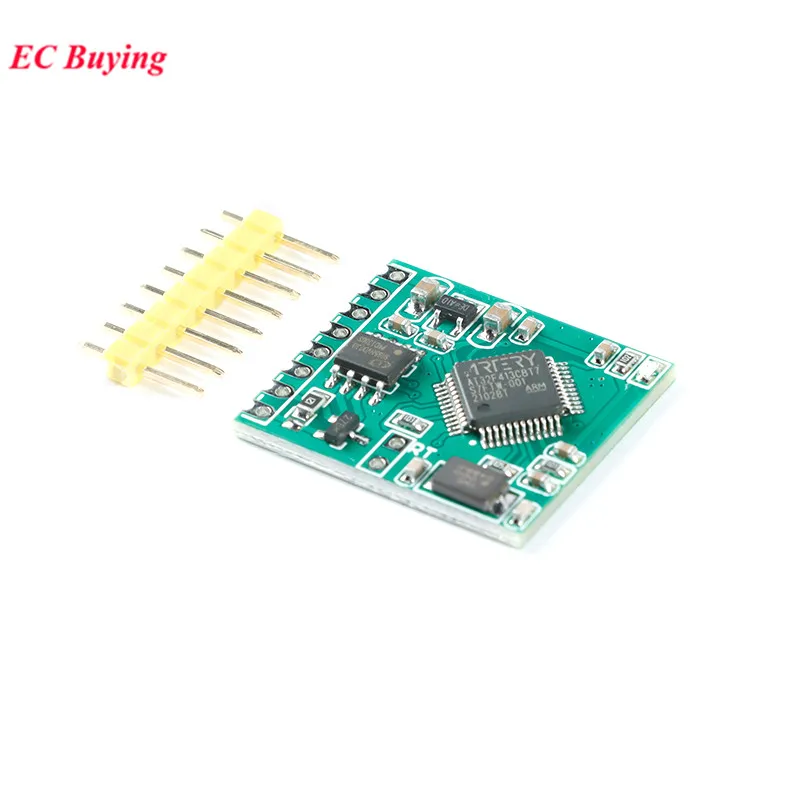

Этот модуль является модулем, который преобразует сигнал TTL в сигнал CAN. Последовательный порт используется в качестве интерфейса встраиваемой системы, передача данных проста, нет необходимости изучать протокол CAN, цикл разработки сокращается, а стоимость разработки снижается. Модуль совместим с блоком питания 3,3 В, 5 В, а небольшая площадь-технология с полуотверстиями, которая легче встраивается в систему.
Модуль оснащен 32-битным процессором ARM и чипом CAN смещение уровня. 14 наборов маскирующих фильтров, каждый из которых имеет пять способов фильтрации кадров. Для параметра установлен режим настройки команды AT, команда проста и лаконична, есть всего 6 инструкций. Более широкий диапазон скорости передачи данных более адаптируется к сети.
Процессор ARM с ядром Cortex M3 обладает более высокими возможностями обработки данных и более низким энергопотреблением. Процессор интегрирует контроллер CAN, чтобы сделать передачу более экономичной. Источник питания 5 В, 3,3 В, линейный регулятор LDO
Может ли диапазон скорости передачи данных: 3 кбит/с-1 Мбит/с полностью поддерживает шины CAN 2,0 A и 2,0 B спецификации
Диапазон скорости передачи последовательного порта: 4800bps-460800bps точка выборки автоматически настраивается на значение CIA или близко к нему
Автономное самовосстановление
14 наборов 32-битных экранирующих фильтров, бесплатный выбор, произвольный набор
Параметр можно установить по команде AT и сохранить после отключения питания.
Скорость передачи данных: > 600 кадров в секунду
Аппаратное обеспечение и программное обеспечение восстанавливают параметры по умолчанию
Длина данных сообщения 0-8 байт может быть произвольно установлена.
С защитой от перенапряжения для подавления переходных помех и защиты внутренних цепей
Инструкция по применению:
Последовательный порт этого модуля-сигнал TTL 3,3 В, который не может быть подключен к сигналу 232! Если вы хотите установить интерфейс с системой 5 В, лучше всего иметь схему от 5 В до 3,3 В.
Модуль имеет индикатор состояния, который составляет 1 Гц при режиме связи и 5 Гц при режиме конфигурации.

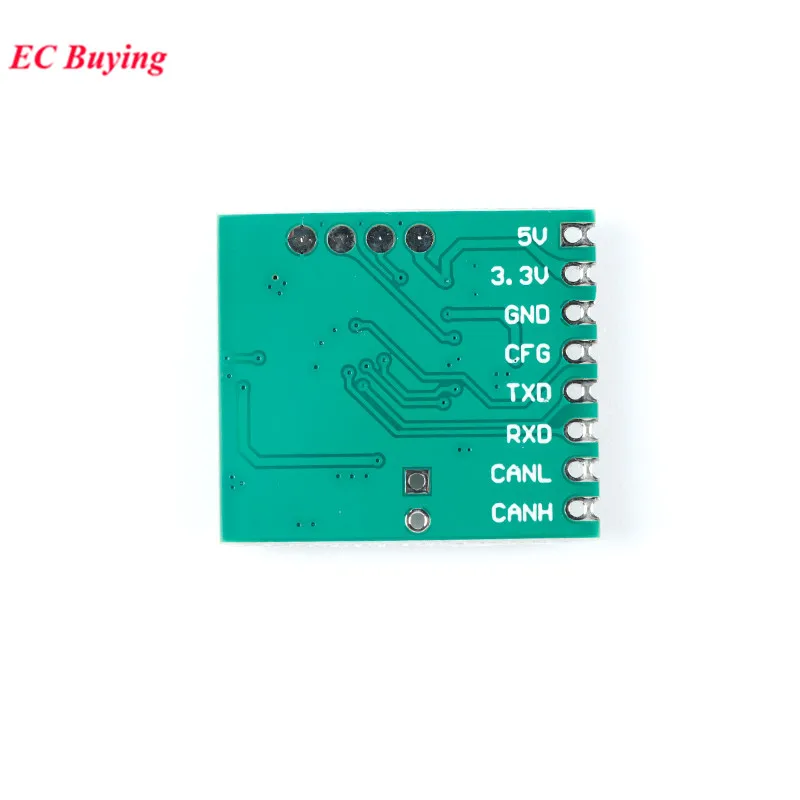

Описание контактов:
5 В: Подключение источника питания 5 В
3,3 В: подключение к источнику питания 3,3 В
GND: Заземление
CFG: конфигурационный контакт, 0-режим конфигурации, 1-Рабочий режим.
TXD: Подключите контакт RXD к целевой плате
RXD: Подключите TXD-контакт целевой платы
CANL: сигнальная линия CANL, подключенная к сети CAN
CANH: сигнальная линия CANH, подключение к сети CAN
Метод восстановления функции параметров по умолчанию
Способ 1:
Сначала Потяните CFG-контакт модуля низко, а затем потяните светильник катор модуля для мигания на 5 Гц. Затем Откройте программное обеспечение для настройки параметров, настройте скорость передачи данных последовательного порта, а затем нажмите кнопку для успешного чтения параметров, затем нажмите кнопку. При повторном чтении всех параметров все параметры будут восстановлены до значений в таблице выше. Скорость передачи данных по последовательному порту на заводе составляет 115200. Если он был изменен и забыт, его можно восстановить только методом 2.
Способ 2:

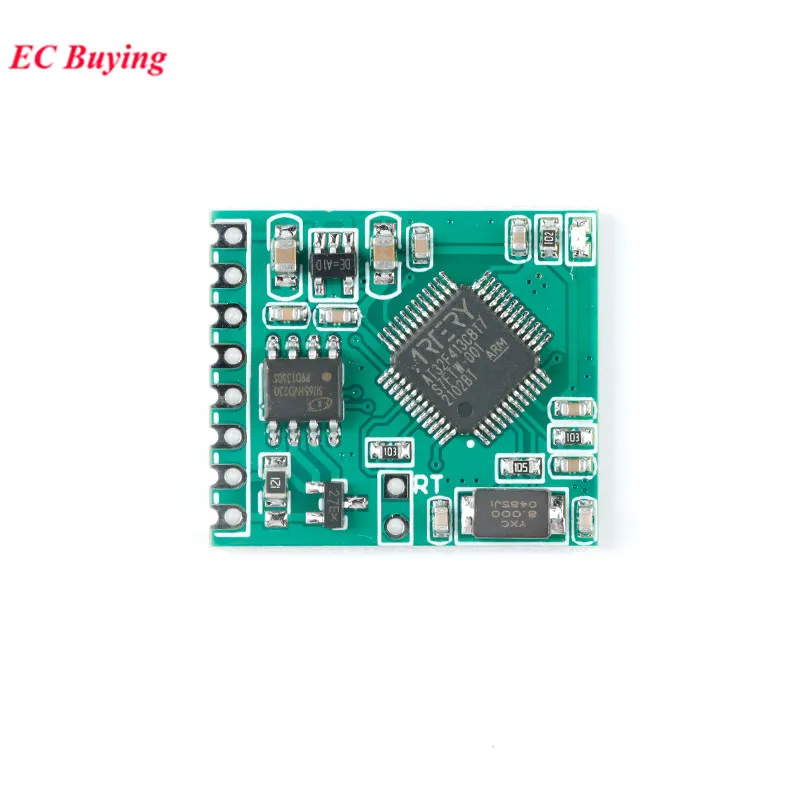

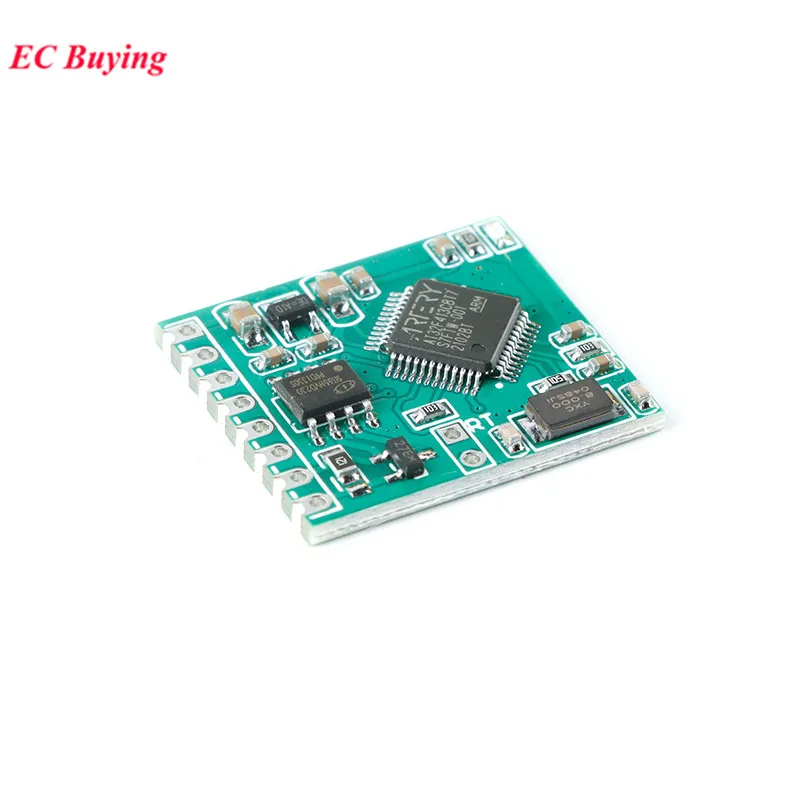

Этот метод можно использовать только в том случае, если метод 1 не работает. Сначала отключите питание, закройте интерфейс RT на модуле (как показано ниже), а затем снова включите питание. Интерфейс RT не может быть сокращен все время. В противном случае при включении питания параметры будут восстанавливаться до значений по умолчанию.
