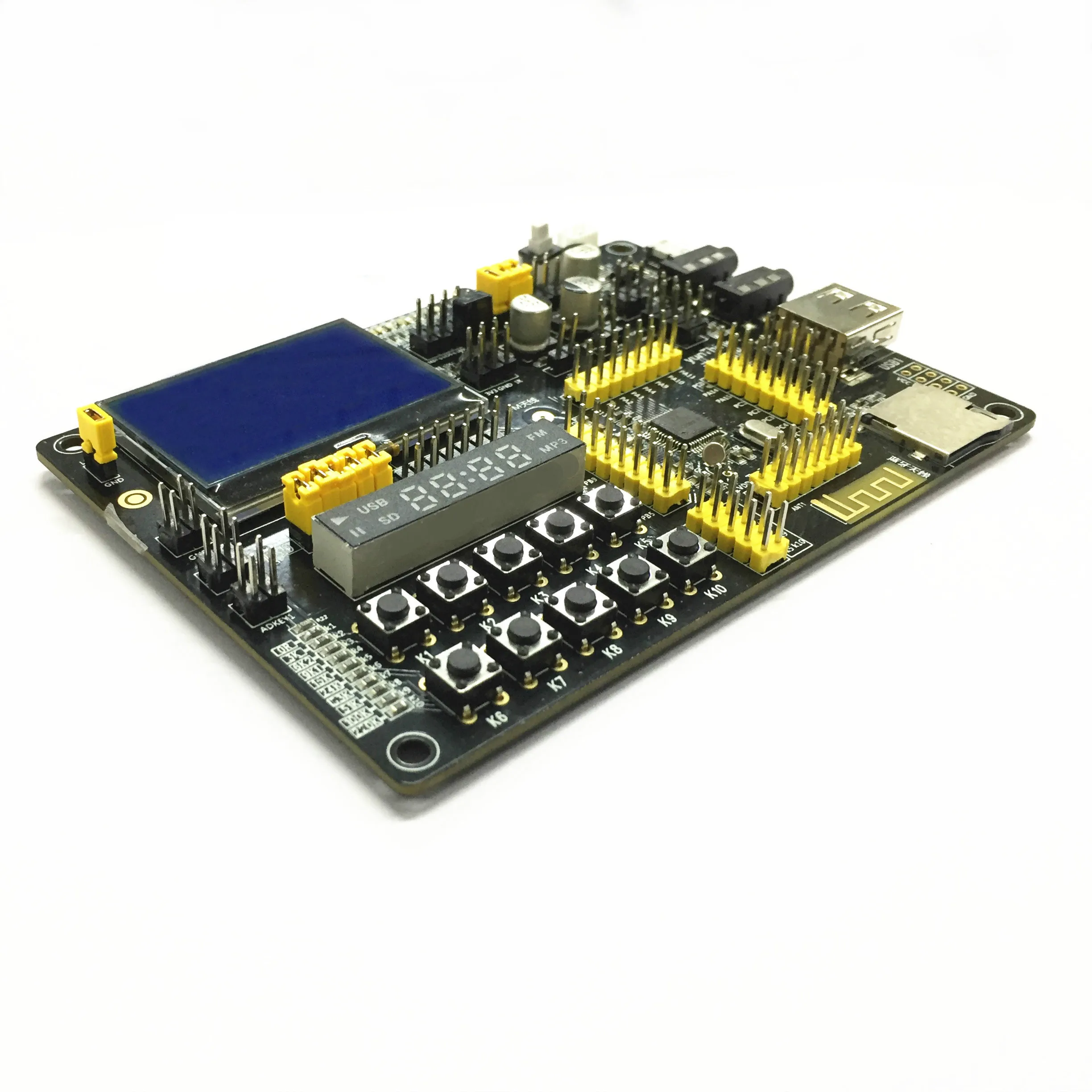

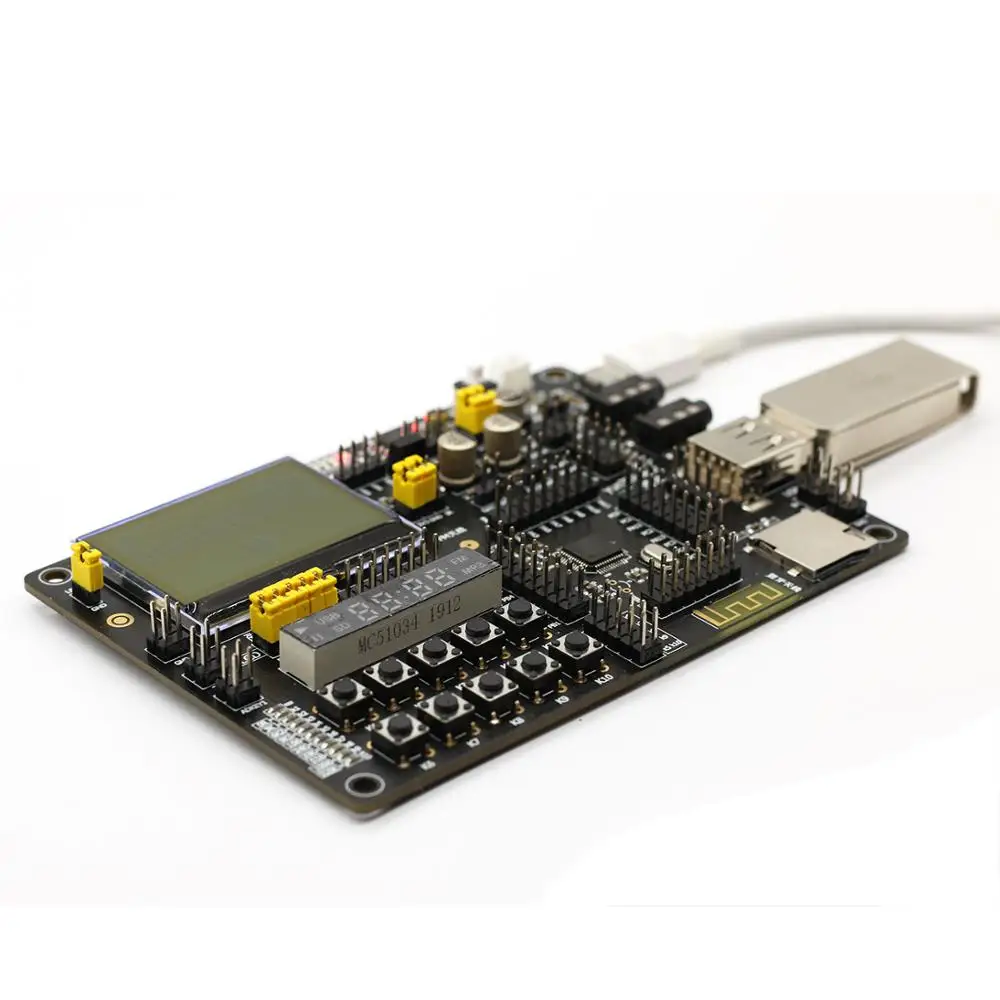

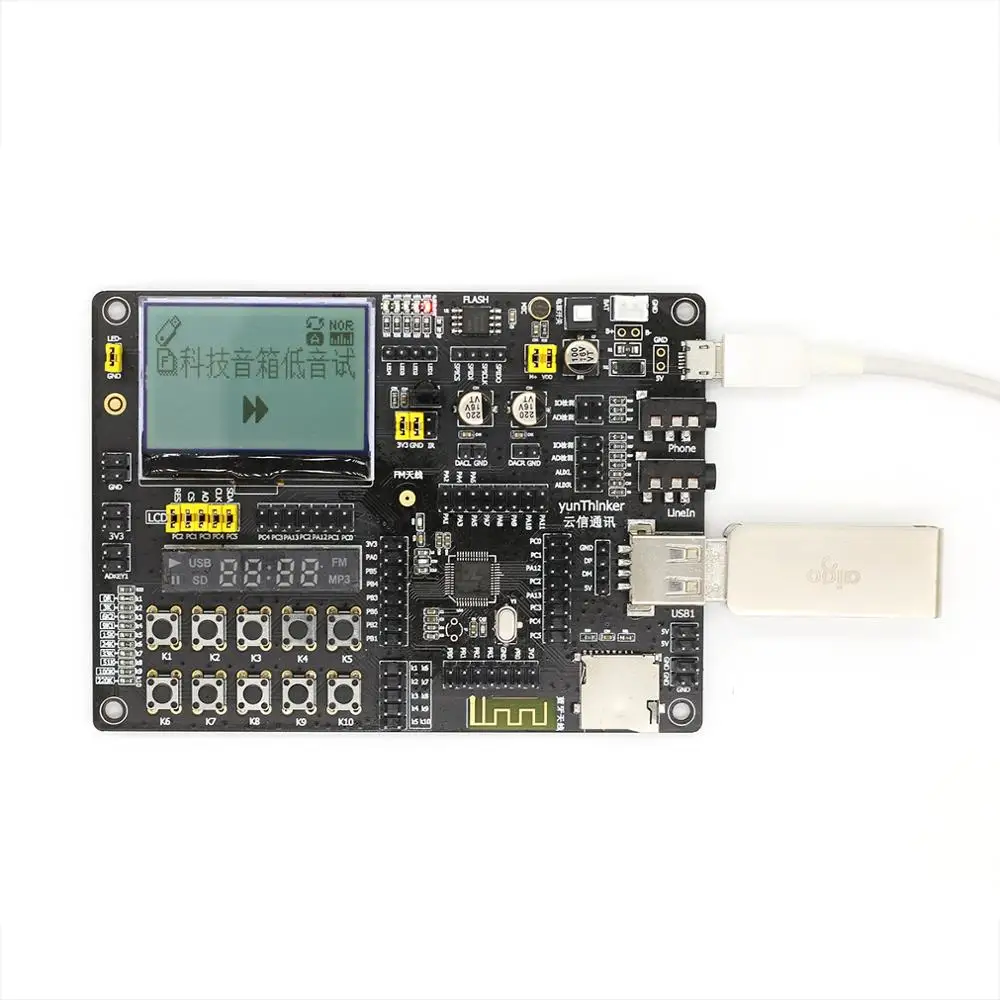

Полнофункциональная плата для оценки развития JL AC692X
Предоставляем самую последнюю и полную информацию о разработке серии Jieli 692X (SDK, технические характеристики полной серии 692X, схематическая схема полной серии 692X), легко начать работу быстро;
Печатная плата использует процесс погружения золота, толстый и прочный материал;
Поддержка LCD и цифровой трубки по умолчанию;
Полные контакты ввода-вывода AC6921A облегчают индивидуальное развитие;
Высокоинтегрированный, макетная плата сама реализует большинство функций звука Bluetooth (включая Bluetooth / USB / TF/линейный и AUX Выход/FM / MIC call/ПК Звуковая карта/часы RTC/инфракрасный пульт дистанционного управления/ЖК-дисплей/data tube / AD-Key /);
Соответствующие интерфейсы зарезервированы, такие как функции последовательного порта, для облегчения дополнительной разработки пользователя;
В: какой язык разработки у Jerry 692X?
О: C язык. Наша текущая разработка в основном направлена на развитие верхнего уровня приложения (стек протокола Bluetooth не открыт, и он предоставляется в виде библиотеки). Людям с соответствующей основой языка C легко начать работу, и опыт работы с проектами микроконтроллеров лучше.
Упаковочный лист:
Макетная плата Jieli * 1
Шнур питания USB * 1
Аудиокабель AUX [3,5] * 1
USB для последовательного журнала печати * 1
USB-кабель «Папа-папа» * 1
Инфракрасный пульт дистанционного управления * 1
Линия DuPont * 1
Перемычка * 10

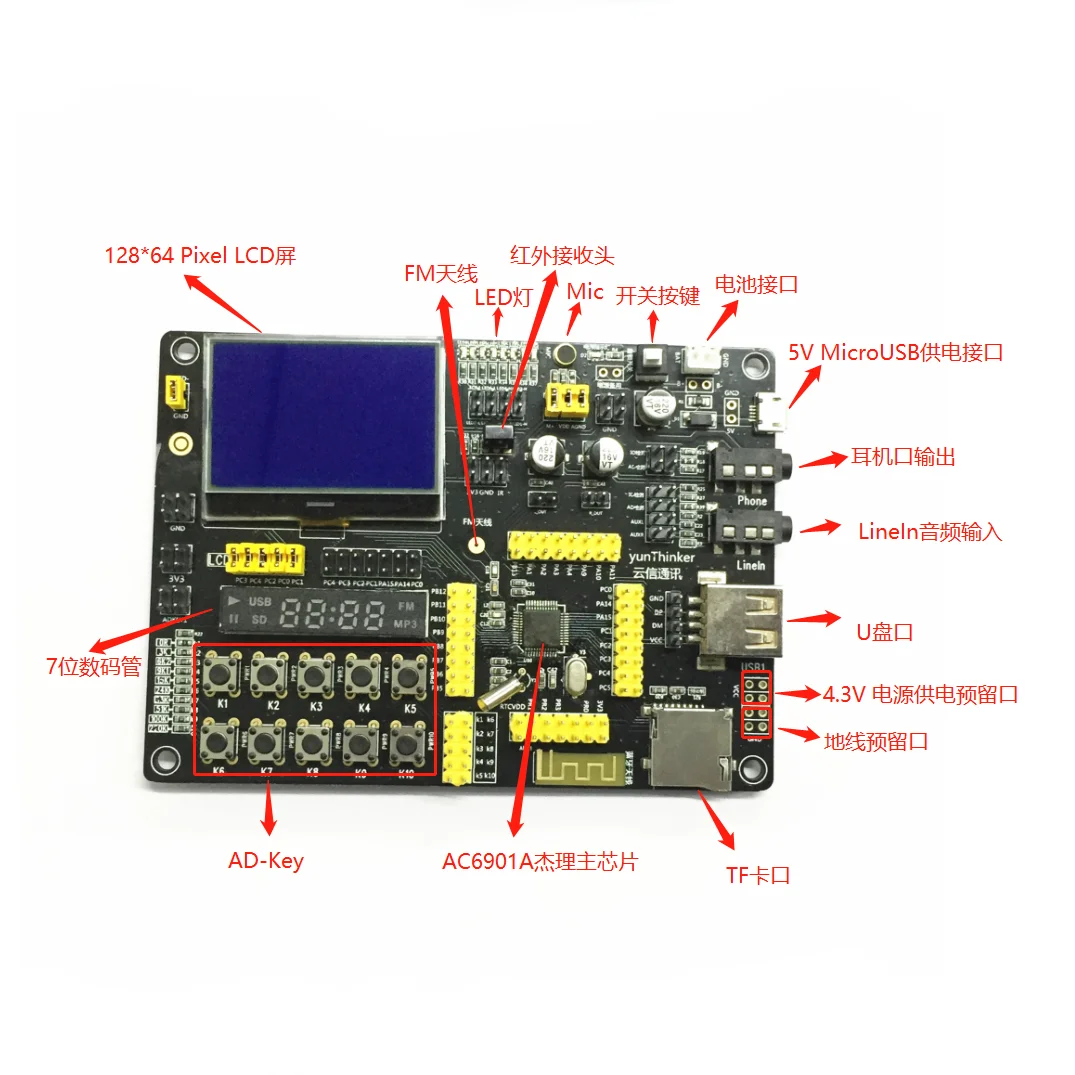

Макетная плата содержит:
Жидкокристаллический ЖК-дисплей 12864 (драйвер ST7567)
LED7 7-контактная цифровая трубка
Кнопка X10
Светодиодная лампа X4
Внешняя вспышка (4 Мб)
Интерфейс литиевой батареи и схема зарядки аккумулятора
Наушники, интерфейс AUX
U диск, интерфейс карты TF
Резервный интерфейс кварцевого генератора 32768, резервный интерфейс FM-антенны

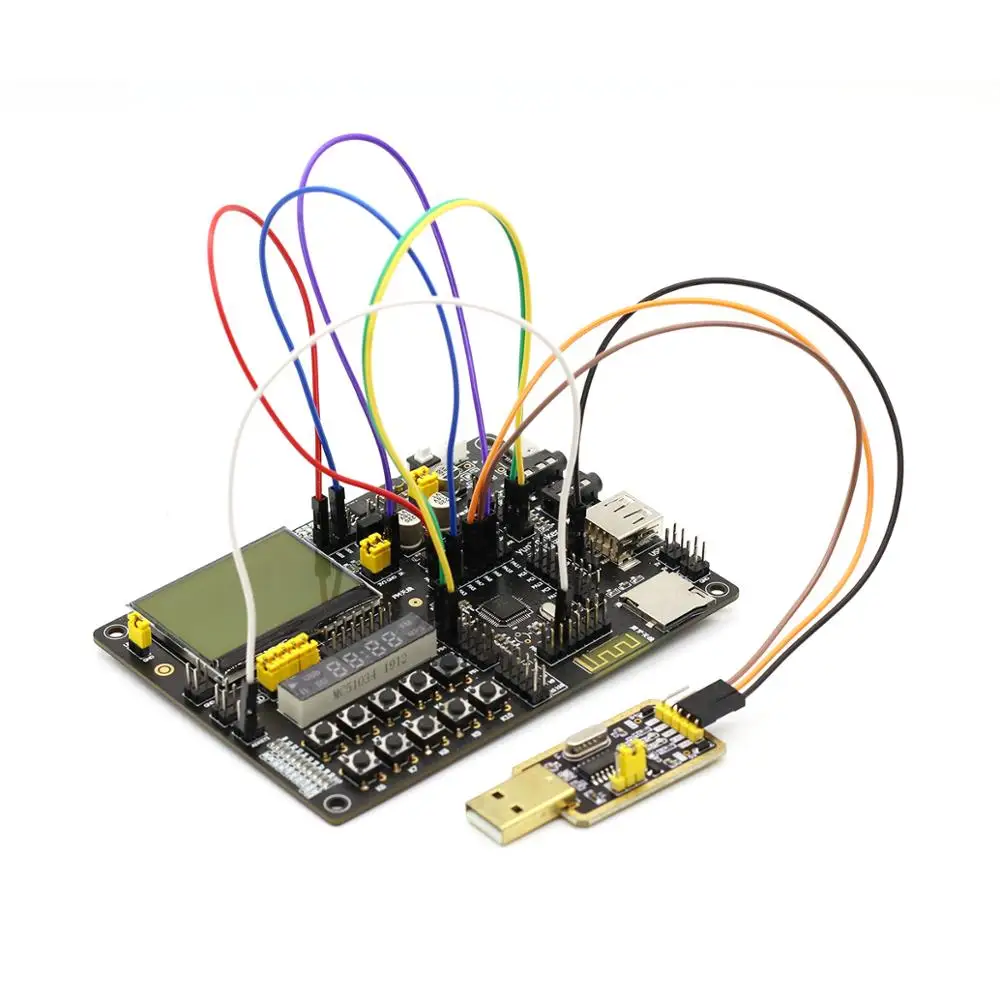

После получения макетной платы свяжитесь с полнофункциональным кодом, предоставленным нами, ознакомьтесь с документом, чтобы представить стандартную программу макетной платы, И убедитесь, что проводка макетной платы показана на рисунке выше, вы сразу можете увидеть эффект запуска кода.
Синий светильник: PA3
Светильник: PA2
Кнопка AD: PR2
Инфракрасная кнопка: PA9
ЖК-дисплей:
CS: PC1
Рез: PC2
AO: PC3
CLK: PC4
Данные: PC5
Отладочная печать:
PA7 (TX. Подключитесь к контакту RX печатного устройства с последовательным портом)
PAB (RX, TX pin подключен к устройству печати с последовательным портом).
(Обратите внимание, что в дополнение к этому контакт GND последовательного печатного инструмента должен быть подключен к контакту GND макетной платы).
Трубка Nixie (SO-S6): PC4/PC3/PA13/PC2 \ PA12/PC1/PC0
Примечание: цифровая трубка по умолчанию не включается, и можно использовать только один тип цифровой трубки и ЖК-дисплея. Функция ЖК-дисплея включена по умолчанию.
