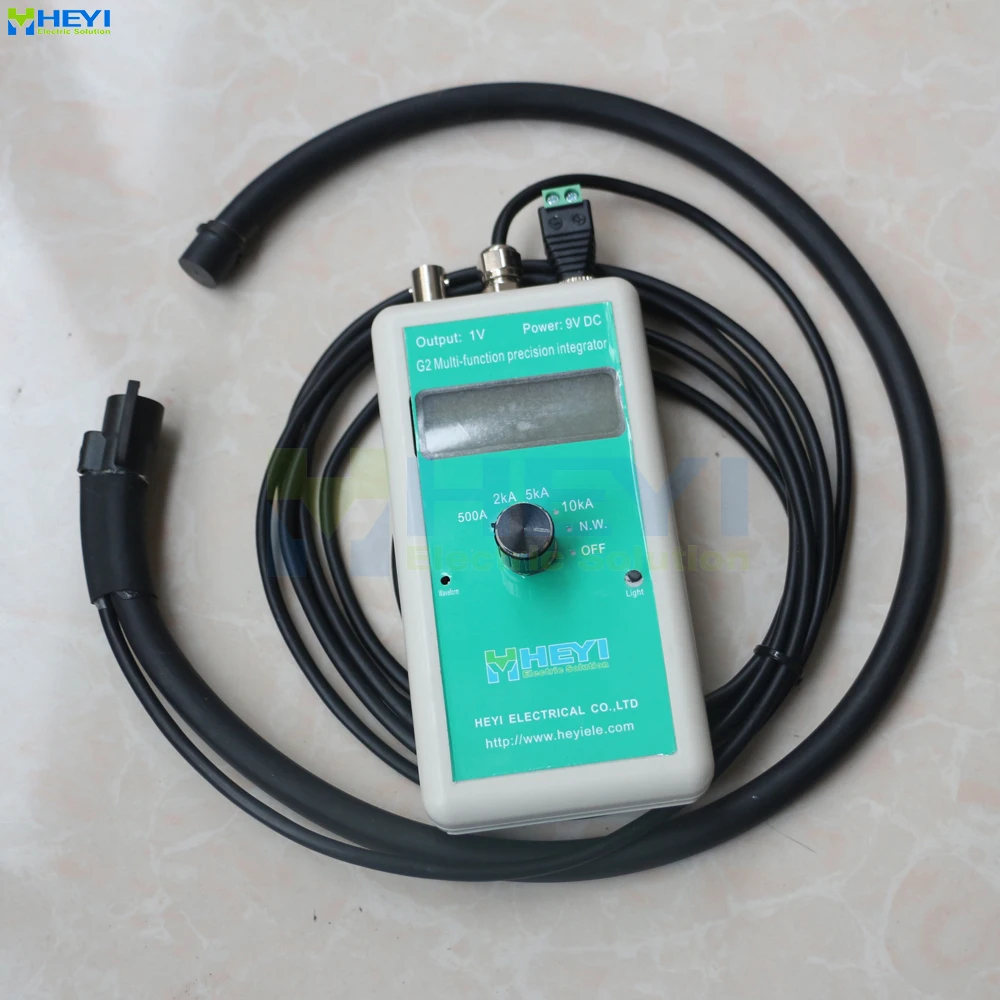

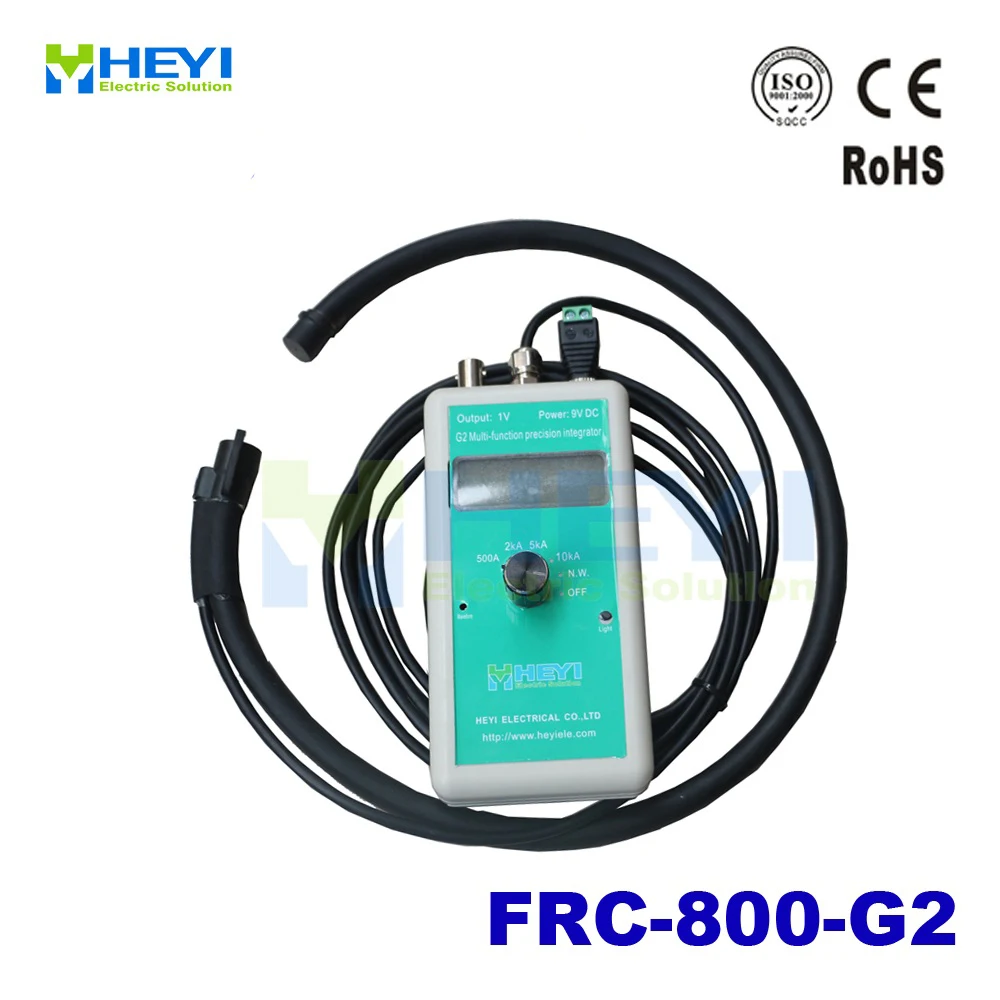

Гибкая катушка Rogowski с интегратором G2

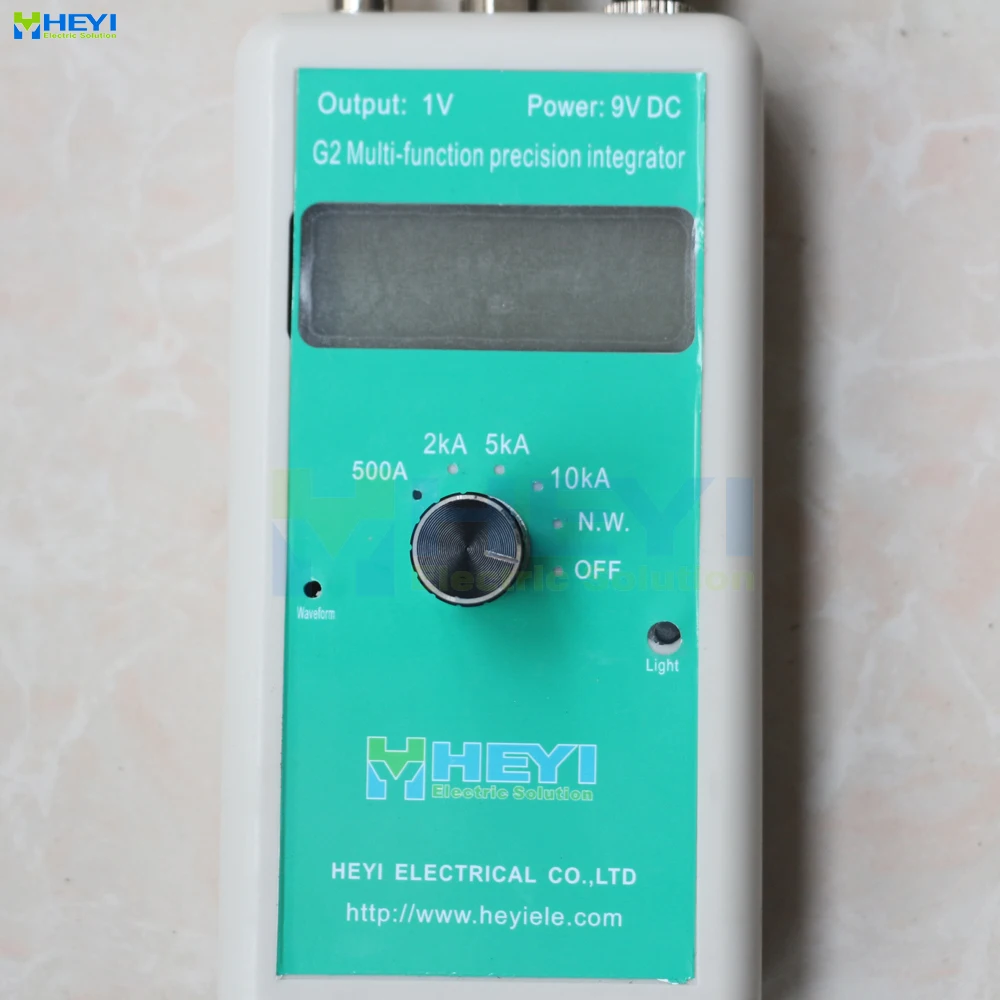

G2 является портативным интегратором типа, может быть объединен с FRC-600 и FRC-800 рулонами rogowski для достижения 4 измерения диапазона тока. Важно выравнивать и переключать на 90 ° выходной сигнал от катушек Rogowski. Он состоит из активной электронной цепи с незначительным смещением и хорошей линейностью. Выходной сигнал может использоваться в осциллографе, цифровом мультиметре или регистраторе данных.
Особенности:
• 4 измерения диапазона тока на выбор.
• Подходит для измерения токов от A до сотни kA.
• Высокая линейность.
• Очень полезно с большим размером или неудобными проводниками
Или в местах с ограниченным доступом.
• Неинтрузивная, без мощности, полученной от основной.
• Нет опасности от вторичного использования с открытой схемой.
• Гибкие, светильник весов, изысканный внешний вид.
Спецификация:
Преобразователь
Длина катушки:
От 210 до 800 мм
Внутренний диаметр:
От 60 до 245 мм
Крепление:
Байонетхолдер
Материал:
Термопластичный UL94-V0
Цвет:
Катушка: черный, красный, желтый (другие цвета могут быть настроены)
Блок закрытия: черный
Соединительный кабель
Тип:
Кабель + интегратор G2 (для G2 требуется источник питания или батарея, предлагающая 9VDC)
Длина:
1000 мм (стандарт)
(Другая длина может быть настроена)
Материал:
Xy23/0,1 МПа S/2C + A + B
Цвет:
Черный
Электрические характеристики
Диапазон тока
500A/1000A/2000A/5000A
500A/2000A/5000A/10000A
Выходной уровень (RMS):
1000мв
Точность:
Класс 1,0 (катушка должна быть откалибрована с усилителем/интегратором сопротивления нагрузки)
Линейность (от 10% до 100% диапазона):
± 0.1% чтения
Частотный диапазон/полоса пропускания:
Прибл. 10 Гц до 100 кГц
Чувствительность положения проводника:
± 2% максимум
Наличие внешнего поля:
± 2% максимум
Выходные клеммы:
Штепсельная Вилка BNC
Условия окружающей среды
Рабочая температура:
От-20 ℃ до + 75 ℃
Температура хранения:
От-30 ℃ до + 75 ℃ (Предполагаемая нормальная температура)
Безопасность:
Рабочее напряжение (макс.):
1000Vrms CATIII
600Vrms CATIV
Тест Hipot
7400Vrms @ 50/60 Гц 1 мин.
Схематическая схема и G2 интергратор:
