Спецификация:
Модель
Hantek1832C
Hantek1833C
Частота тестирования
100 Гц、120 Гц、400 Гц、1 кГц、4kHZ, 10 кГц,
40 кГц
100 Гц、120 Гц、400 Гц、1 кГц、4 кГц、10kH
Z、40 кГц、50 кГц、75 кГц、100 кГц
Точность
0.30%
Эквивалентная схема
Серия
、Параллельный
Уровень тестирования
0,6 Vrms
0,6 Vrms
、0,3 Vrms
Способ измерения
Руководство по эксплуатации
、Авто
Экран дисплея
2,8 дюймов TFT ЖК-дисплей
Параметры измерения
Принцип параметра
:Параметры L/C/R/Z:X/D/Q/& theta;/ESR
Принцип параметра
L/C/R/Z
Зампред параметр
X/D/Q/& theta;/ESR
Диапазон измерения
(L)0-2000H
Диапазон измерения
(C)0-20mF
Диапазон измерения
(R)0-20MΩ
Скорость измерения
Высокая скорость
(4 раза/с) 、Промежуточная скорость(Два раза/с) 、Низкая скорость(Один раз/с)
Функция сброса
Калибровка открытого контура
、Калибровка короткого замыкания
Конфигурация тестового конца
3 конца
、5 концевых
Общая особенность

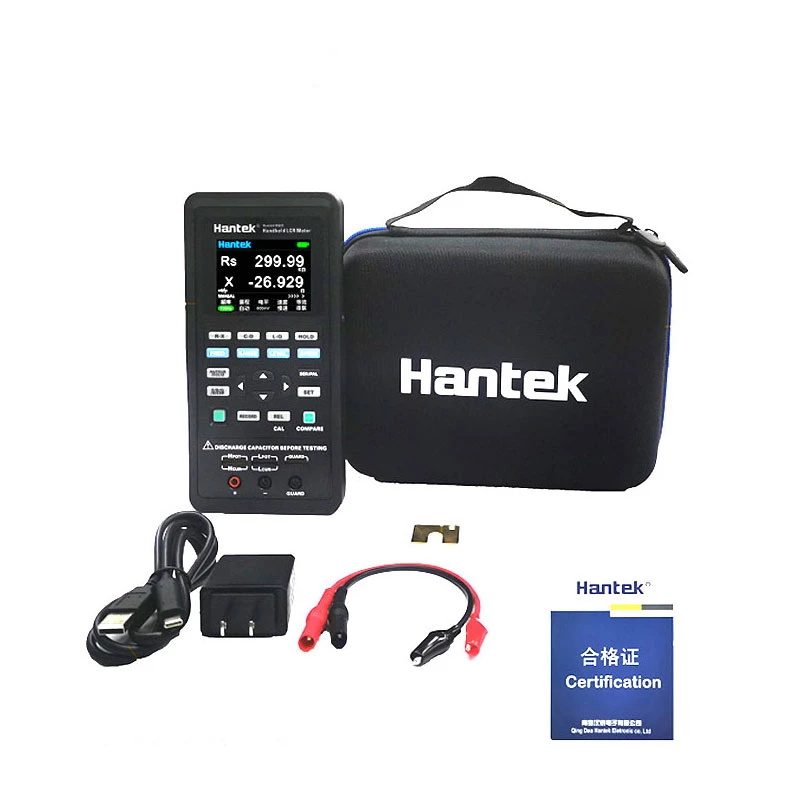

Стандарт с 1
、Кабель для передачи данных типа C;2、Адаптер питания;3、Карта короткого замыкания;4、Красный и черный резиновый штекер;5、Литиевая батарея большой емкости
Емкость C и рассеивание
100 Гц/120 Гц
Диапазон
Диапазон отображения
Точность Ce
Точность De
Рекомендуемый эквивалентный режим
20mF
4.000mF
~20.000mF
8.00% + 5 цифр
0,08
Серия
4mF
400.0μF
~3.9999mF
2.00% + 3 цифры
0,02
Серия
400μF
40.00μF
~399.99μF
0.60% + 2 цифры
0,006
Серия
40 мкФ
4.000μF
~39.999μF
0.40% + 2 цифры
0,004
Серия
4μF
400.0nF
~3.9999μF
0.40% + 2 цифры
0,004
----
400nF
40.00nF
~399.99nF
0.4% + 2 цифры
0,004
Параллельный
40nF
4.000nF
~39,999nf
0.5% + 3 цифры
0,005
Параллельный
4nF
0pF
~3.999nF
1.5% + 5 цифр
------
Параллельный
1 кГц
Диапазон
Диапазон отображения
Точность Ce
Точность De
Рекомендуемый эквивалентный режим
1000 мкФ
400,0 мкФ
~999,9 мкФ
3.00% + 5 цифр
0,03
Серия
400μF
40.00μF
~399.99μF
1.50% + 3 цифры
0,015
Серия
40 мкФ
4.000μF
~39.999μF
0.60% + 2 цифры
0,006
Серия
4μF
400.0nF
~3.9999μF
0.40% + 2 цифры
0,004
----
400nF
40.00nF
~399.99nF
0.4% + 2 цифры
0,004
Параллельный
40nF
4.000nF
~39,999nf
0.6% + 3 цифры
0,006
Параллельный
4nF
400.0pF
~3.9999nF
0.6% + 3 цифры
0,006
Параллельный
400pF
0.0pF ~ 399.9pF
3% + 5 цифр
------
10 кГц
Диапазон
Диапазон отображения
Точность Ce
Точность De
Рекомендуемый эквивалентный режим
100 мкм
40.00μF
~100.00μF
4.00% + 5 цифр
0,04
Серия
40 мкФ
4.000μF
~39.999μF
2.0% + 3 цифры
0,02
Серия
4μF
400.0nF
~3.9999μF
0.60% + 2 цифры
0,006
Серия
400nF
40.00nF
~399.99nF
0.4% + 2 цифры
0,004
Серия
40nF
4.000nF
~39,999nf
0.4% + 2 цифры
0,004
------
4nF
400.0pF
~3.9999nF
0.4% + 2 цифры
0,004
Параллельный
400pF
40.00pF ~ 399.99pF
0.6% + 3 цифры
0,006
Параллельный
40pF
0.00pF ~ 39.99pF
2.5% + 5 цифр
------
Параллельный
40 кГц
Диапазон
Диапазон отображения
Точность Ce
Точность De
Рекомендуемый эквивалентный режим
100 мкм
40.00μF
~100.00μF
6.00% + 5 цифр
0,06
Серия
40 мкФ
4.000μF
~39.999μF
4.0% + 3 цифры
0,04
Серия
4μF
400.0nF
~3.9999μF
1.0% + 2 цифры
0,01
Серия
400nF
40.00nF
~399.99nF
0.6% + 2 цифры
0,006
Серия
40nF
4.000nF
~39,999nf
0.6% + 2 цифры
0,006
------
4nF
400.0pF
~3.9999nF
0.6% + 2 цифры
0,006
Параллельный
400pF
40.00pF ~ 399.99pF
1% + 3 цифры
0,01
Параллельный
40pF
0.000pF ~ 39.999pF
3% + 5 цифр
------
Параллельный
100 кГц
Диапазон
Диапазон отображения
Точность Ce
Точность De
Рекомендуемый эквивалентный режим
10 мкФ
4.000μF
~10.000μF
8.0% + 20 цифр
0,08
Серия
4μF
400.0nF
~3.9999μF
5.0% + 10 цифр
0,05
Серия
400nF
40.00nF
~399.99nF
1.5% + 5 цифр
0,015
Серия
40nF
4.000nF
~39,999nf
1% + 2 цифры
0,01
Серия
4nF
400.0pF
~3.999nF
1% + 2 цифры
0,01
------
400pF
40.00pF ~ 399.99pF
1.5% + 2 цифры
0,015
Параллельный
40pF
4.000pF ~ 39.999pF
2% + 5 цифр
0,02
Параллельный
4pF
0.000pF ~ 3.999pF
5% + 10 цифр
------
Параллельный
Индуктивность L и фактор качества
100 Гц/120 Гц
Диапазон
Диапазон отображения
Точность Le
Точность *
Рекомендуемый эквивалентный режим
1000H
400,0 H ~ 999,9 H
2.00% + 3 цифры
0,02
Параллельный
400H
40,000 H ~ 399,99 H
0.60% + 2 цифры
0,006
Параллельный
40H
4,000 H ~ 39,999 H
0.40% + 2 цифры
0,004
Параллельный
4H
400,0 mH ~ 3,9999 ч
0.40% + 2 цифры
0,004
----
400mH
40.00mH ~ 399.99mH
0.4% + 2 цифры
0,004
Серия
40mH
4.000mH ~ 39.999mH
0.6% + 3 цифры
0,006
Серия
4mH
0uH ~ 3.999mH
3.0% + 5 цифр
------
Серия
1 кГц
Диапазон
Диапазон отображения
Точность Le
Точность *
Рекомендуемый эквивалентный режим
1H
400.0mH ~ 999.9mH
1.50% + 3 цифры
0,015
Параллельный
400mH
40.00mH ~ 399.99mH
0.4% + 2 цифры
0,004
Параллельный
40mH
4.000mH ~ 39.999mH
0.4% + 2 цифры
0,004
------
4mH
400.0uH ~ 3.9999mH
0.4% + 2 цифры
0,004
Серия
400uH
40,00uh ~ 399,99uh
0.8% + 3 цифры
0,008
Серия
40uH
0.00uH ~ 39.99uH
3.0% + 5 цифр
------
Серия
10 кГц
Диапазон
Диапазон отображения
Точность Le
Точность *
Рекомендуемый эквивалентный режим
100H
40,00 H ~ 100,00 H
2.0% + 3 цифры
0,02
Параллельный
40H
4,000 H ~ 39,999 H
0.60% + 2 цифры
0,006
Параллельный
4H
400,0 mH ~ 3,9999 ч
0.40% + 2 цифры
0,004
Параллельный
400mH
40.00mH ~ 399.99mH
0.4% + 2 цифры
0,004
------
40mH
4.000mH ~ 39.999mH
0.4% + 2 цифры
0,004
Серия
4mH
400.0uH ~ 3.9999mH
1% + 3 цифры
0,01
Серия
400uH
0,0uh ~ 399,9 UH
3.0% + 5 цифр
------
Серия
40 кГц
Диапазон
Диапазон отображения
Точность Le
Точность *
Рекомендуемый эквивалентный режим
1H
400.0mH ~ 999.9mH
2.0% + 4 цифры
0,02
Параллельный
400mH
40.00mH ~ 399.99mH
0.8% + 2 цифры
0,008
Параллельный
40mH
4.000mH ~ 39.999mH
0.8% + 2 цифры
0,008
------
4mH
400.0uH ~ 3.9999mH
0.8% + 2 цифры
0,008
Серия
400uH
40,00uh ~ 399,99uh
1.5% + 3 цифры
0,015
Серия
40uH
0.000uH ~ 39.999uH
4.0% + 5 цифр
------
Серия
100 кГц
Диапазон
Диапазон отображения
Точность Le
Точность De
Рекомендуемый эквивалентный режим
100mH
40.00mH ~ 399.99mH
2.5% + 2 цифры
0,025
Параллельный
40mH
4.000mH ~ 39.999mH
1.5% + 2 цифры
0,015
Параллельный
4mH
400.0uH ~ 3.9999mH
1.0% + 2 цифры
0,01
------
400uH
40,00uh ~ 399,99uh
1.0% + 2 цифры
0,01
Серия
40uH
4.000uH ~ 39.999uH
1.5% + 5 цифр
0,015
Серия
4uH
0.000uH ~ 3.999uH
4% + 10 цифр
------
Серия
Сопротивление Z и фазовый угол
100 Гц
、120 Гц、1 кГц、10 кГц
Диапазон
Диапазон отображения
Точность Ze
Точность
Рекомендуемый эквивалентный режим
20 МОм
4.000MΩ ~ 20.000MΩ
3.0% + 10 цифр
3,4 °
Параллельный
4MΩ
400.0kΩ ~ 3.9999MΩ
1.2% + 3 цифры
0,7 °
Параллельный
400kΩ
40,00kΩ ~ 399,99kΩ
0.3% + 3 цифры
0,2 °
Параллельный
40kΩ
4.000kΩ ~ 39.999kΩ
0.25% + 2 цифры
0,1 °
------
4kΩ
400.0Ω ~ 3.9999kΩ
0.25% + 2 цифры
0,1 °
Серия
400Ω
40,00Ω ~ 399,99Ω
0.25% + 2 цифры
0,1 °
Серия
40 Ом
4.000Ω ~ 39.999Ω
0.5% + 3 цифры
0,3 °
Серия
4Ω
0.4000Ω ~ 3.9999Ω
2.0% + 3 цифры
1,1 °
Серия
0.4Ω
0.0000Ω ~ 0.3999Ω
4.0% + 3 цифры
------
Серия
40 кГц
Диапазон
Диапазон отображения
Точность Ze
Точность
Рекомендуемый эквивалентный режим
20 МОм
4.000MΩ ~ 20.000MΩ
7.0% + 41 цифра
4,0 °
Параллельный
4MΩ
400.0kΩ ~ 3.9999MΩ
2.5% + 3 цифры
1,4 °
Параллельный
400kΩ
40,00kΩ ~ 399,99kΩ
1.0% + 4 цифры
0,6 °
Параллельный
40kΩ
4.000kΩ ~ 39.999kΩ
1.0% + 4 цифры
0,6 °
------
4kΩ
400.0Ω ~ 3.9999kΩ
0.5% + 3 цифры
0,3 °
Серия
400Ω
40,00Ω ~ 399,99Ω
0.5% + 3 цифры
0,3 °
Серия
40 Ом
4.000Ω ~ 39.999Ω
0.7% + 4 цифры
0,4 °
Серия
4Ω
0.4000Ω ~ 3.9999Ω
2.0% + 6 цифр
1,1 °
Серия
0.4Ω
0.0000Ω ~ 0.3999Ω
5.0% + 10 цифр
------
Серия
100 кГц
Диапазон
Диапазон отображения
Точность Ze
Точность
Рекомендуемый эквивалентный режим
20 МОм
4.000MΩ ~ 20.000MΩ
9.0% + 20 цифр
5,2 °
Параллельный
4MΩ
400.0kΩ ~ 3.9999MΩ
4.0% + 10 цифр
2,3 °
Параллельный
400kΩ
40,00kΩ ~ 399,99kΩ
1.5% + 4 цифры
0,9 °
Параллельный
40kΩ
4.000kΩ ~ 39.999kΩ
1.0% + 2 цифры
0,6 °
Параллельный
4kΩ
400.0Ω ~ 3.9999kΩ
0.7% + 2 цифры
0,4 °
------
400Ω
40,00Ω ~ 399,99Ω
0.7% + 2 цифры
0,4 °
Серия
40 Ом
4.000Ω ~ 39.999Ω
1.0% + 5 цифр
0,6 °
Серия
4Ω
0.4000Ω ~ 3.9999Ω
3.0% + 10 цифр
1,7 °
Серия
0.4Ω
0.0000Ω ~ 0.3999Ω
7% + 20 цифр
------
Серия
