CVBS модуль аналогового видеокодера
Применение
Подходит для преобразования аналогового мониторинга, преобразования аналоговых сигналов в сеть, мониторинга стандартной четкости и мониторинга в реальном времени.
Модель продукта
Модуль аналогового видеокодера CVBS: IP-16SD1L2-AOSWV
Особенность продукта
■ В основном чипе используется высокопроизводительный мультимедийный процессор HiSilicon system-on-chip (SOC), который объединяет A7 и высокоскоростной видеопроцессор.
■ Отличное качество изображения и низкое энергопотребление.
■ Используя стандартный высокопрофильный алгоритм сжатия H.264/H.265, удобно реализовать передачу изображения высокой четкости на узком диапазоне.
Поддерживает различные аналоговые видеовходы PAL и NTSC.
■ Поддержка протокола ONVIF, который может быть связан с сетевым видеорегистратором, таким как Haikang, Dahua, Ameri может быть ll, Xiongmai и т. Д.
Поддержка мобильного мониторинга.
Поддерживает Wi-Fi: точка доступа и режим STA.
Технические параметры
Кодирование аудио и видео
Формат сжатия видео: H.264/H.265, кодирование профиля High/Main/Baeline; Кодирование MJPEG
Формат сжатия звука: G.711/AAC
Тип датчика: система PAL, система NTSC CCD и CMOS аналогового сигнала CVBS
Разрешение изображения: Основной поток: 720*576/30 кадров (система PAL)/640*480 (система NTSC); Дополнительный поток: 320*240/30 кадров
Минимальное освещение: зависит от передней аналоговой камеры
Соотношение сигнал-шум: зависит от передней аналоговой камеры
Широкий динамический диапазон: зависит от передней аналоговой камеры
Скорость сжатия видео: 32Kbps-16Mbps с плавной регулировкой, Поддержка CBR/VBR
МЕНЮ OSD: Поддержка названия канала, наложения даты и времени
Флип изображения: Поддержка горизонтального и вертикального флипа
Настройки Изображения: яркость, контрастность, хрома, резкость и т. д.
Сетевые функции
Сетевой протокол: TCP/IP, UDP, RTP/RTCP, RTSP, HTTP, DNS, DDNS, DHCP, FTP, NTP, PPPOE, UPNP, RTMP
Интеллектуальная Сигнализация: Поддержка сигнализации при обнаружении движения, сигнализации о потере видео, сигнализации о сбое сети, сигнализации о связи, видео о связи, захват связи
Загрузка FTP: Поддержка
Протокол передачи Wi-Fi: 802.11b/g/n, поддержка протокола шифрования WEP, WPA, WPA2
Передача и хранение данных
Хранение данных: видео, файлы изображений
Механизм хранения: ручной, автоматический (цикл, таймер, переключатель сигнализации, обнаружение движения)
Протокол ONVIF: стандартный протокол ONVIF2.2
Просмотр клиентов: Поддержка IE6.0 и выше (устройство встроено на веб-сервер) Просмотр в браузере, поддержка одновременного просмотра до 10 пользователей
Мобильный клиент: Поддержка iphone, системы Android
Сетевое облако: облако Alibaba подключено, другие облачные платформы могут быть подключены в соответствии с потребностями
Локальное хранилище: максимальная поддержка 128 ГБ

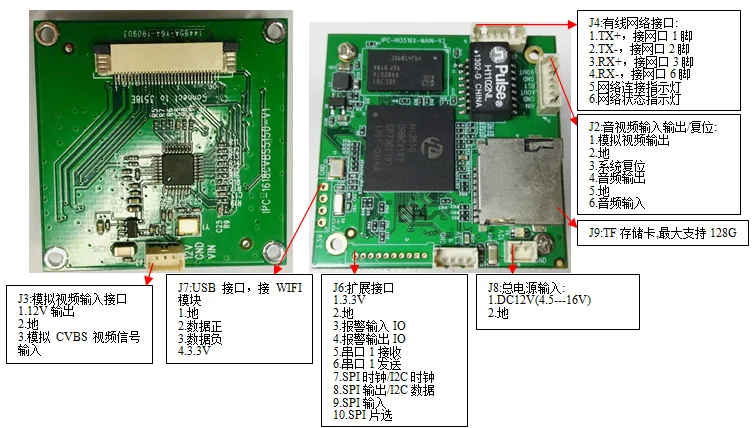

Интерфейс
Сетевой интерфейс: стандартный 10/100M адаптивный Ethernet
Интерфейс видеовхода: цифровой интерфейс MIPI
Аналоговый видеовыход: CVBS, 1Vvpp
Интерфейс аудиовхода: линейный вход, 1Vvpp
Интерфейс аудиовыхода: линейный выход, 1Vvpp
Последовательный порт связи: последовательный порт TTL
Зарезервированный интерфейс: SPI, I2C3, сигнал тревоги, сигнал тревоги
ОБЩАЯ СПЕЦИФИКАЦИЯ
Рабочая температура: -10 --- 60 °C
Рабочая влажность: ниже 90% относительной влажности
Рабочее напряжение: 5 В постоянного тока +/-10%
Потребляемая мощность: около 1,8 Вт

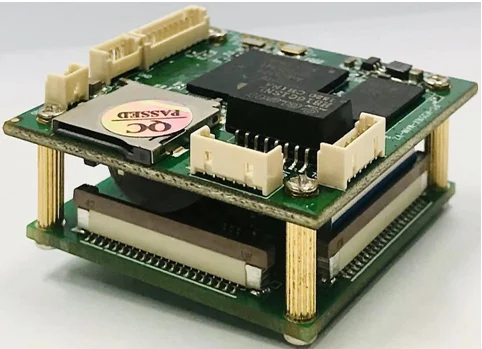

Размер PCBA:
Материнская плата: 42 мм (длина) * 42 мм (ширина) * 15 мм (высота)
Плата датчика: 38 мм (длина) * 38 мм (ширина) * 9 мм (высота)
