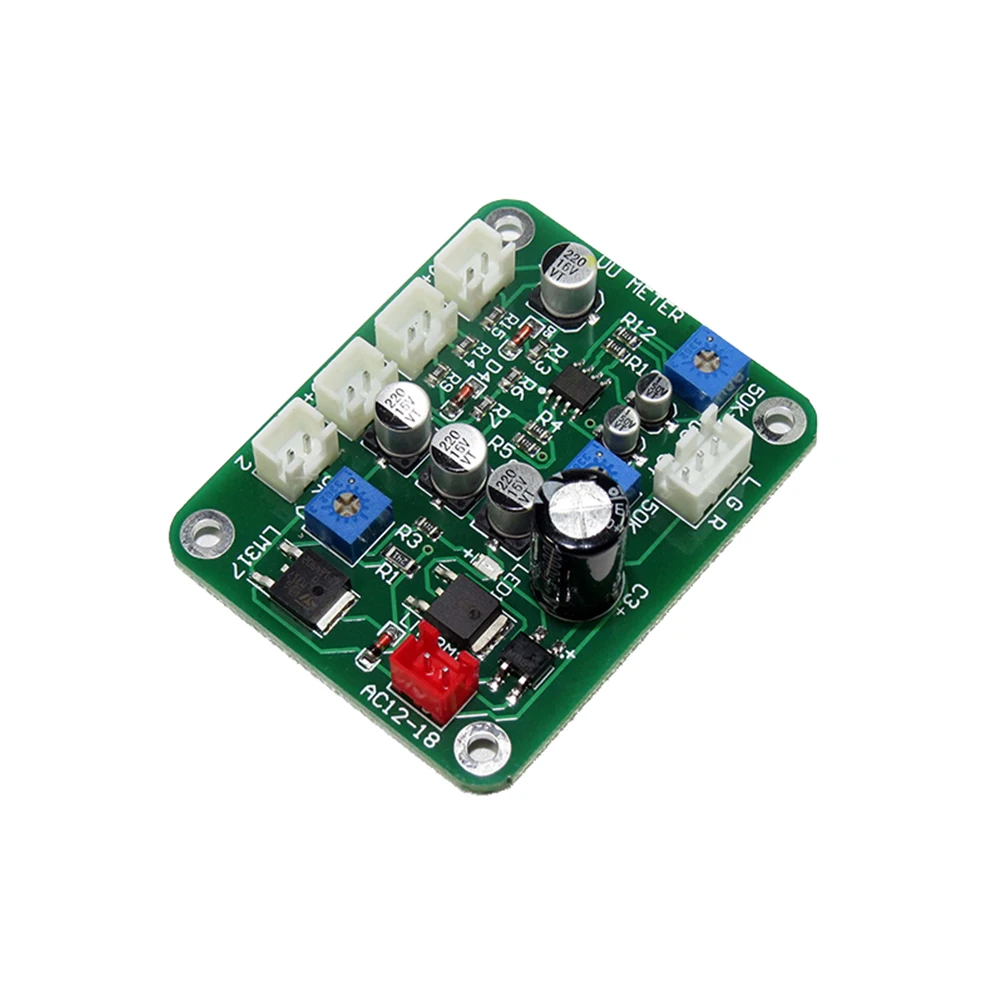

Плата драйвера 5-го поколения, панель драйвера для измерительных приборов VU, плата предварительного драйвера с регулирусветильник кой и темной подсветкой, усилитель светильник
У вас есть пять вариантов:

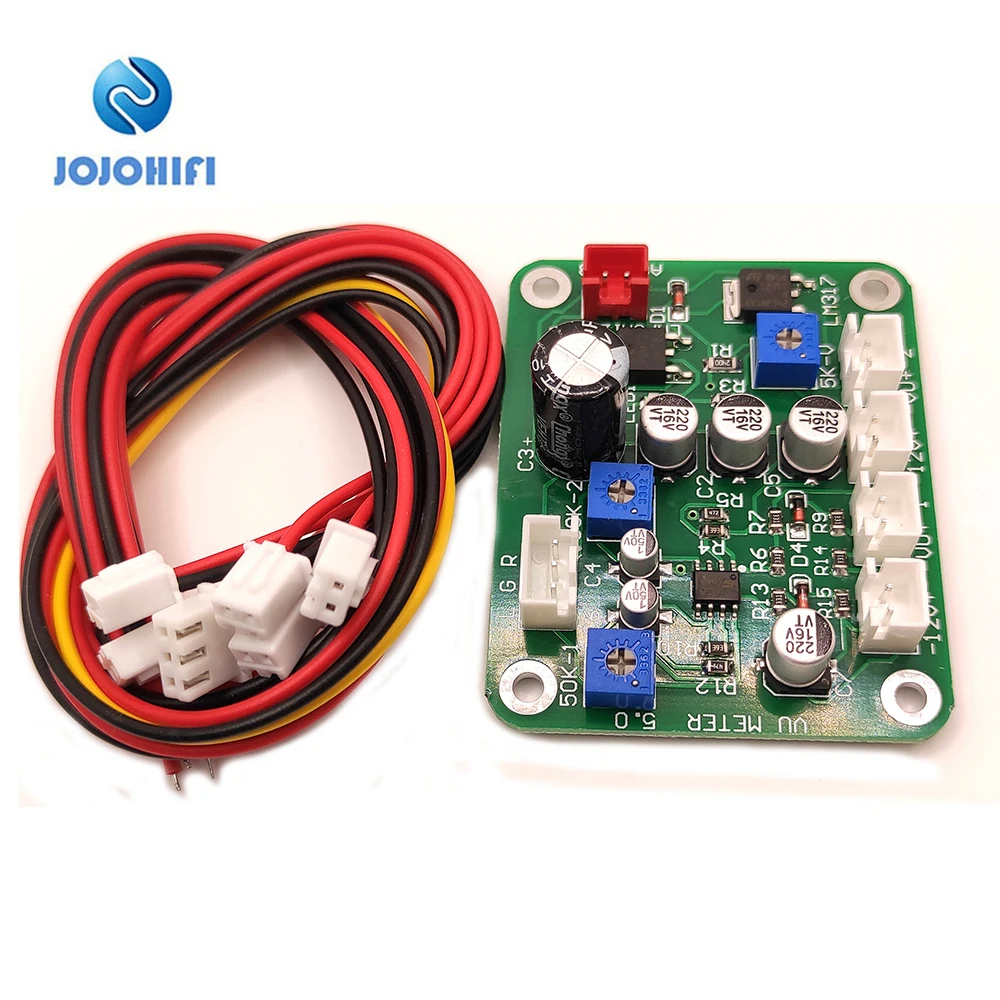

● 1 плата драйвера с кабелем 1 шт. ● 2 платы драйвера с кабелями 2 шт. ● 3 платы драйвера с 3 кабелями ● 4 платы драйвера с 4 кабелями ● Платы драйвера 5 шт. с кабелями 5 шт.
Особенности:

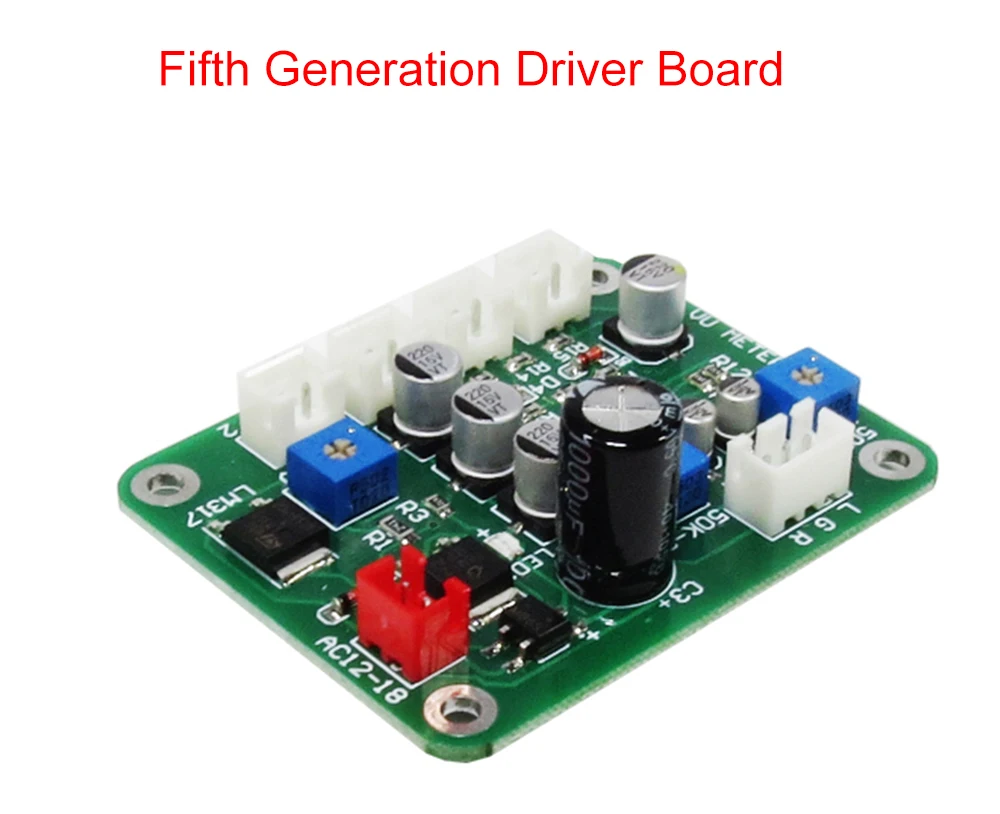

● Плата драйвера пятого поколения, запущенная в 2020 году, в соответствии с индивидуальными потребностями клиента, плата драйвера добавляет функцию регулируемой яркости подсветки. ● Это классическая доска для водителя VU. Мы будем поддерживать преимущества оригинальной платы драйвера и постоянно обновляться в соответствии с потребностями клиентов в разное время. Благодаря поддержке клиентов мы всегда будем усердно трудиться.
Параметры:

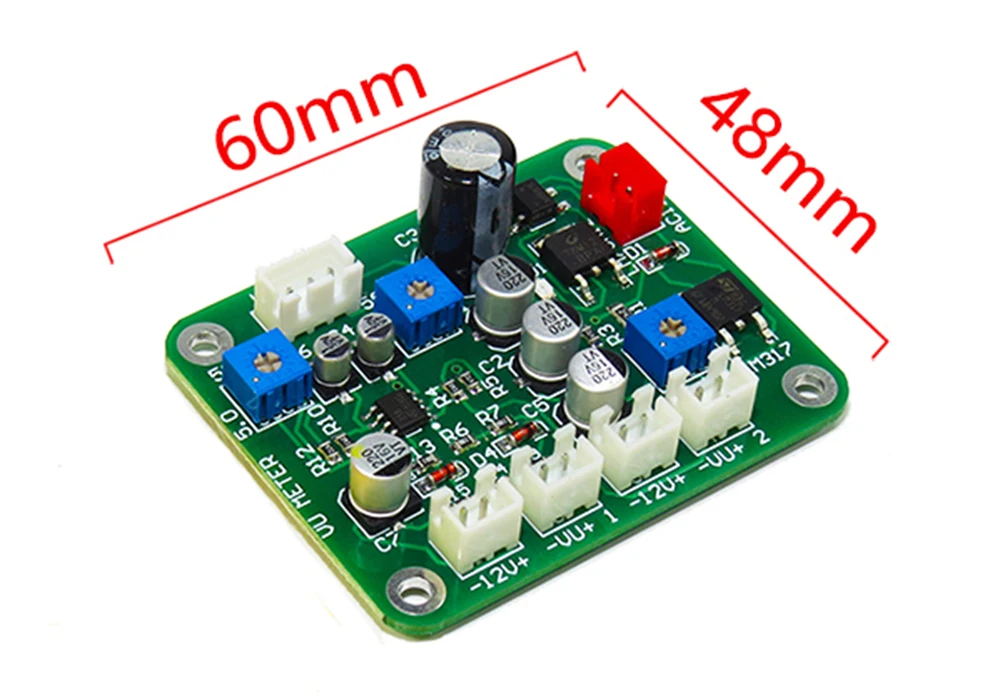

● Название продукта: панель драйвера счетчика VU ● Модель: панель драйвера счетчика VU 5,0 ● Источник питания: AC12-15V больше или равно 5 Вт ● Вход сигнала: не более 0,775 в ● Входная мощность подсветки: 12 В 50 мА * 2 ● Пропускная способность: не менее 1 мА ● Вес нетто: около 30 г ● Размер: 60*40*25 мм

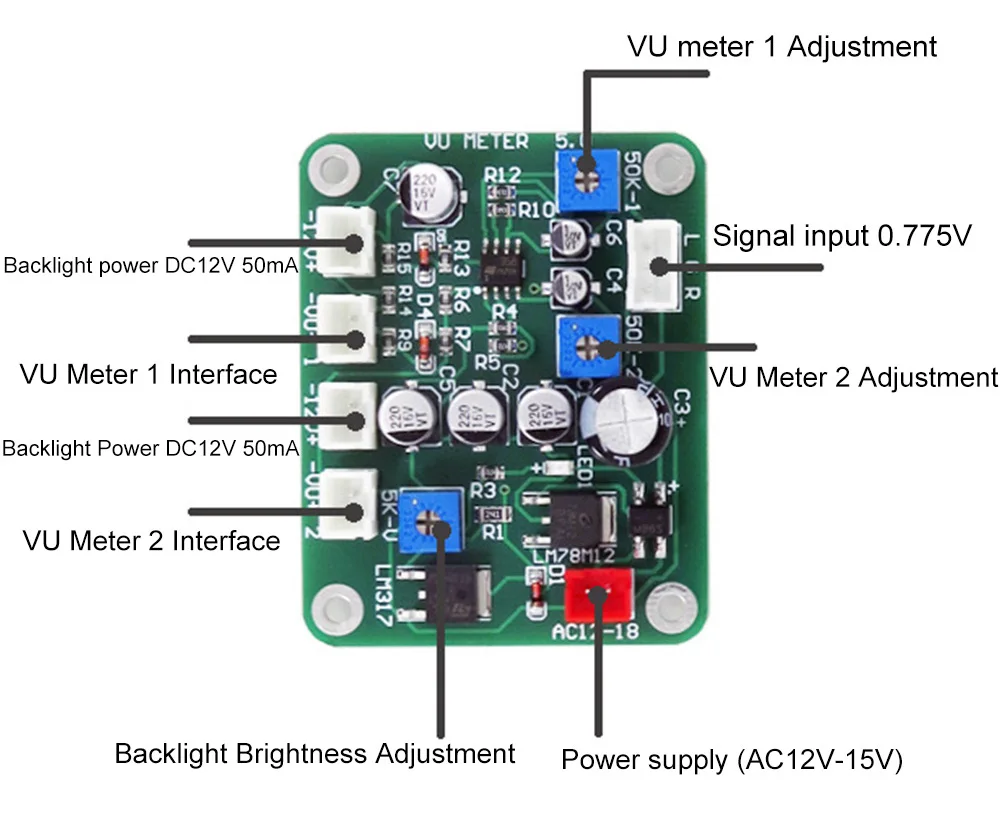

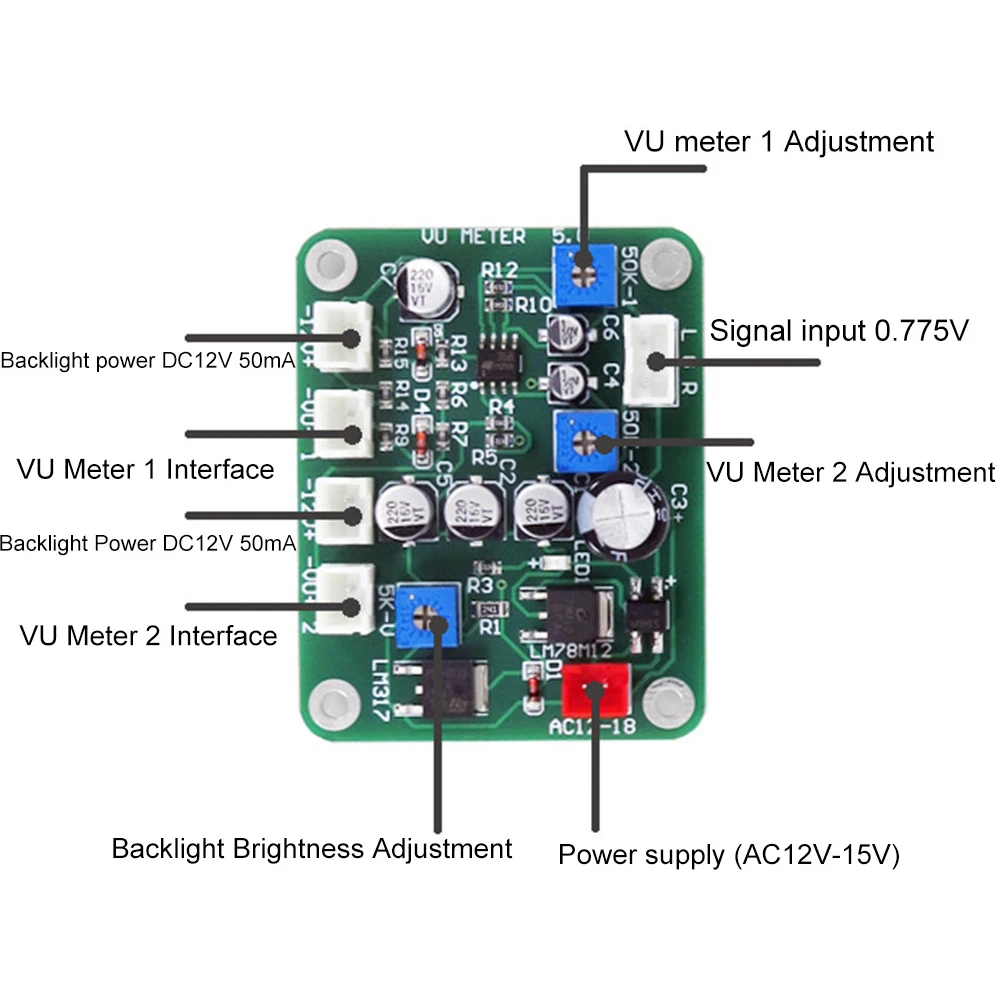

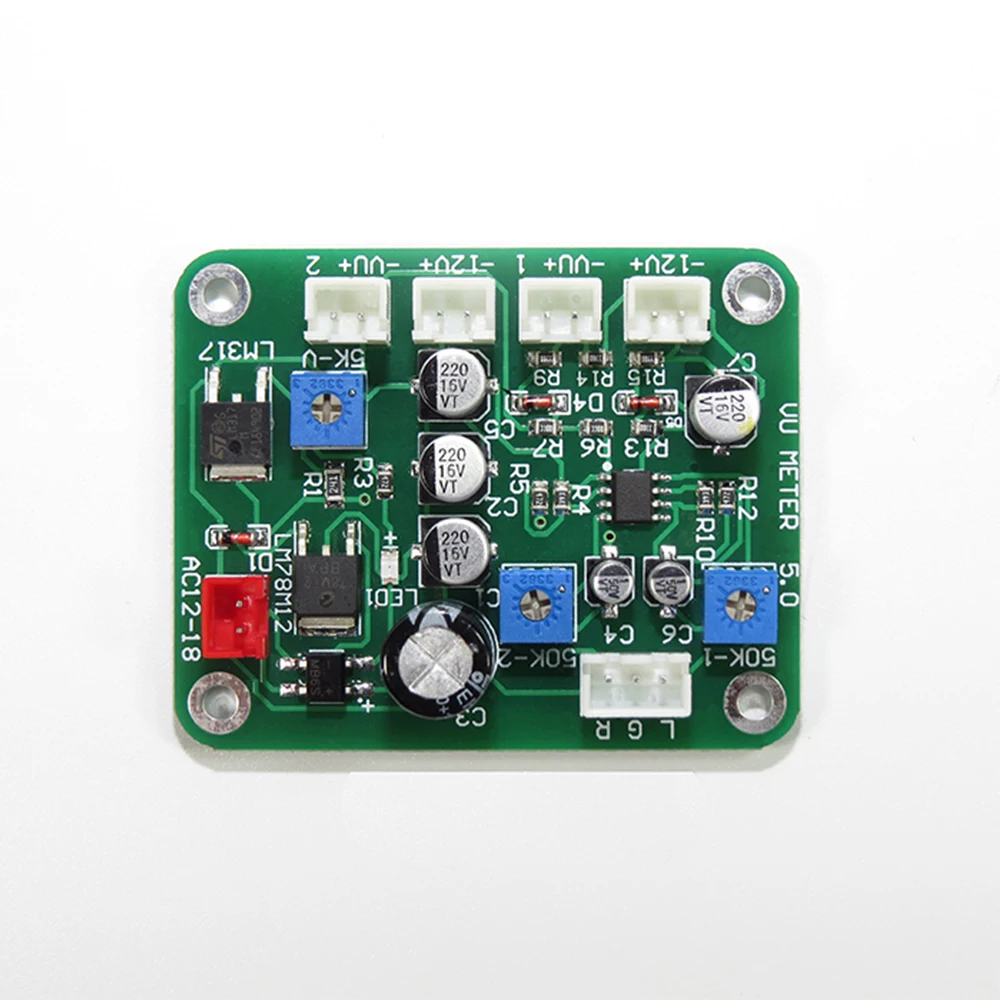

Схема подключения изделия:

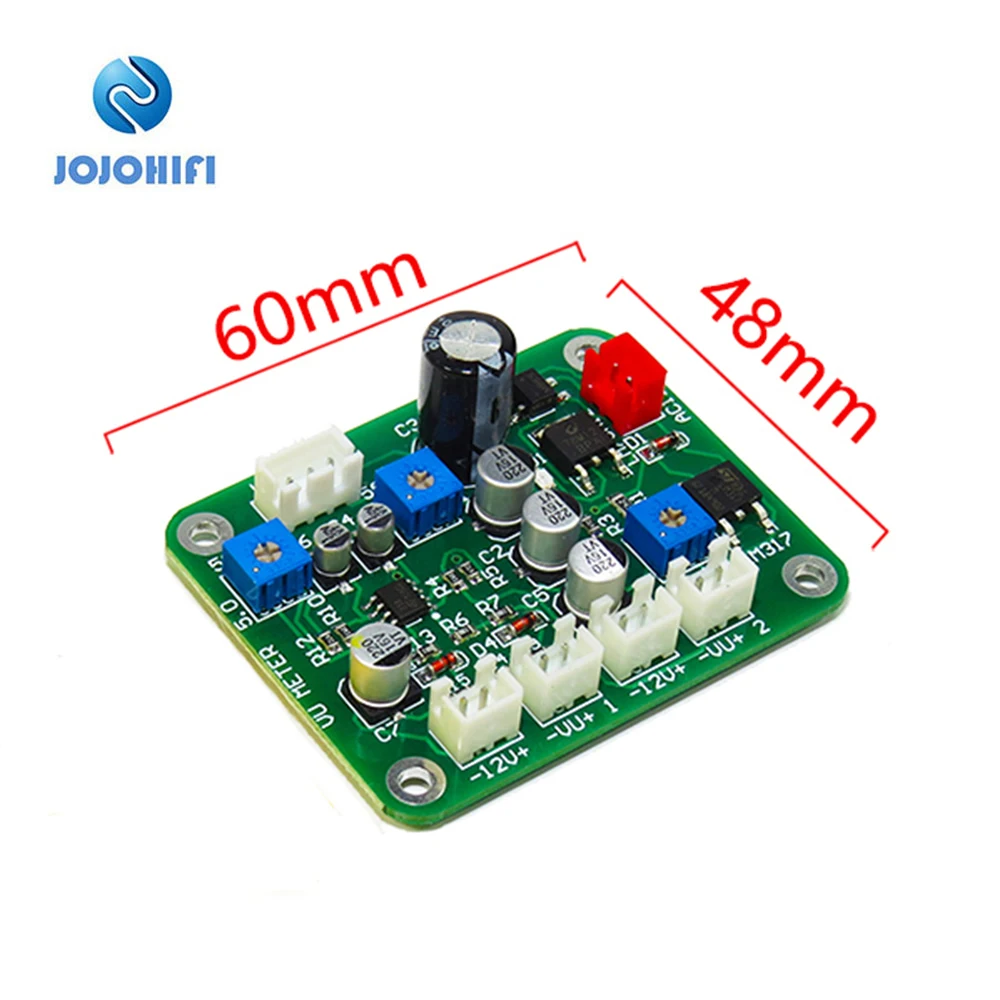

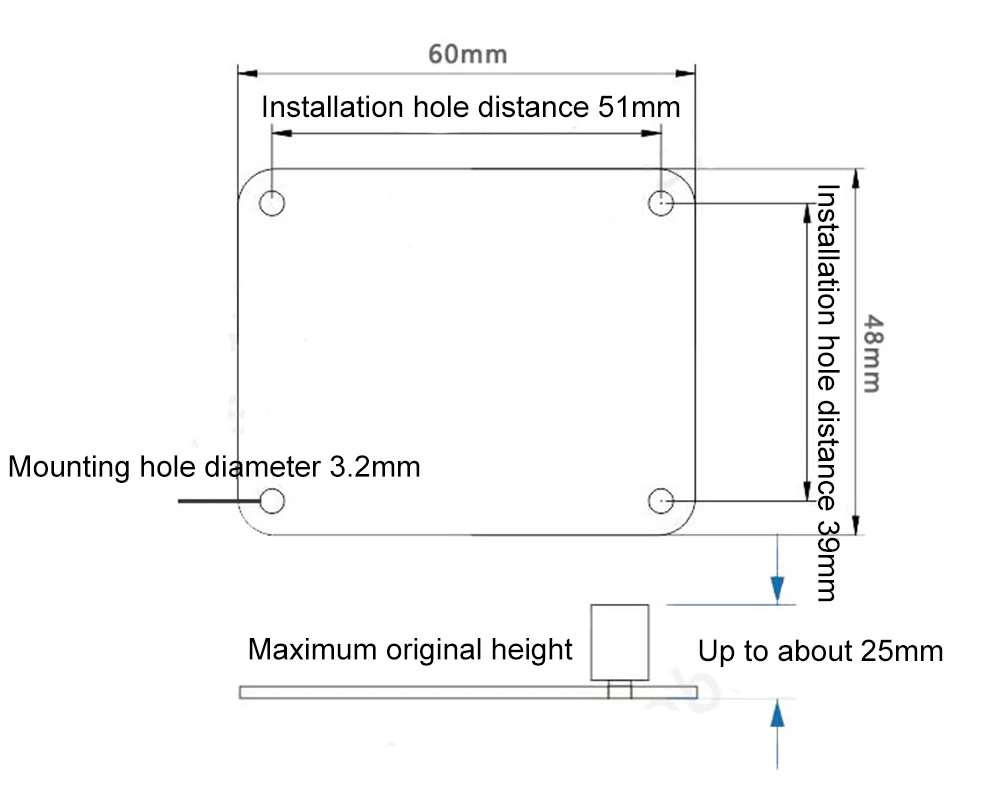

Таблица размеров изделия:
Метод отладки:
Измеритель уровня использовался для контроля громкости звука при записи лент. Существует два стандарта: 0 дБ = 0,775 в и 0 дБВ = 1 в для предотвращения искажений во время записи. Измеритель VU в настоящее время является наиболее широко используемым измерителем громкости. Для определения шкалы используется эффективное значение средней волны обнаружения, которое может указывать только на квазисреднее значение сигнала, А громкость человеческого уха к звуку ощущается ближе к счетчику VU, так Многим нравится устанавливать счетчик VU на усилитель. ● Отладка измерителя уровня: Найдите генератор сигнала, настройте выходную частоту до 1 кГц, эффективное значение сигнала составляет 0,775 в, затем подключите к сигнальному входу платы привода, И указатель счетчика указывает на приборную панель 0 дБ. (Если нет генератора сигналов, вы можете скачать генератор сигналов приложения и отладить его в соответствии с предыдущим способом) ● Отладка счетчика VU: Регулировка счетчика VU намного проще. Подключите аудиосигнал к плате водителя, настройте Регулируемое сопротивление на плате водителя, чтобы громкость и ритм уха к звуку синхронизировались со стрелкой, А амплитуда качания стрелки может быть умеренной. При максимальном звуке указатель указывает на максимальное значение шкалы знака.
Посылка
Плата драйвера 5,0 для счетчика VU
