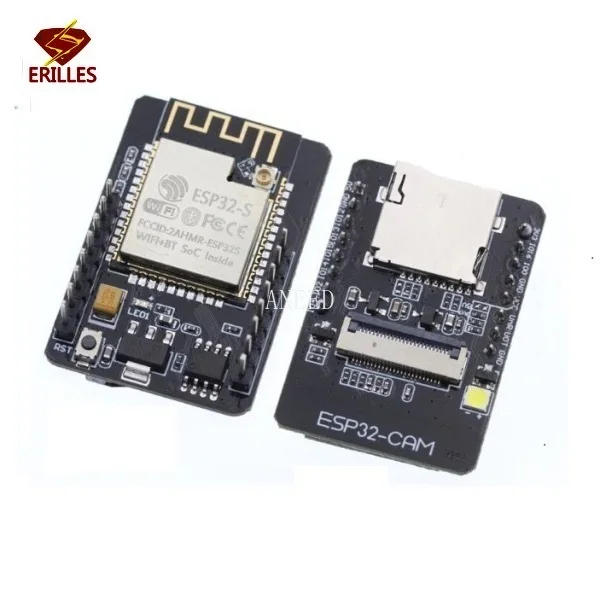

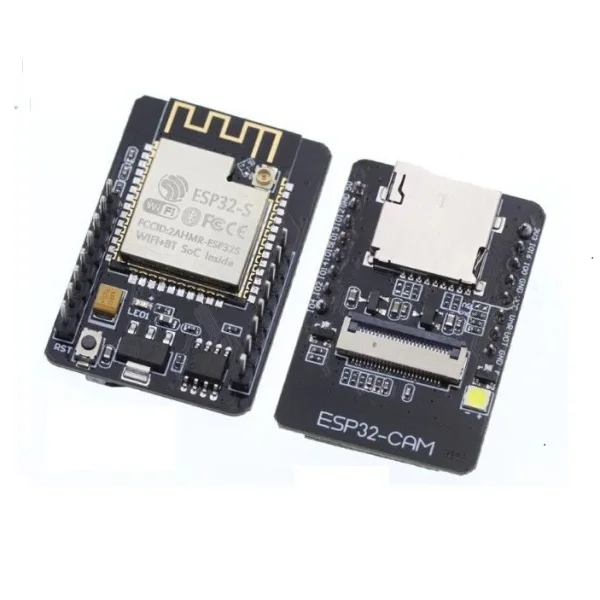

Макетная плата ESP32CAM OV2640 с модулем ESP32-CAM WiFi + Bluetooth

ESP32-CAM WiFi модуль ESP32 серия к WiFi ESP32 макетная плата модуля камеры

ESP32-CAM-это небольшой модуль камеры. Модуль может работать самостоятельно как минимальная система размером всего 27*40,5*4,5 мм и глубоким спящим током до 6ма. Он может широко использоваться в различных приложениях Интернета вещей. Это идеальное решение для приложений IoT.

Особенности:

Ультрамаленький 802.11b/G/N Wi-Fi + BT/BLE модуль SoC.

Маломощный двухъядерный 32-битный процессор для процессоров приложений.

Основная частота до 240 МГц, вычислительная мощность до 600 Дмитров.

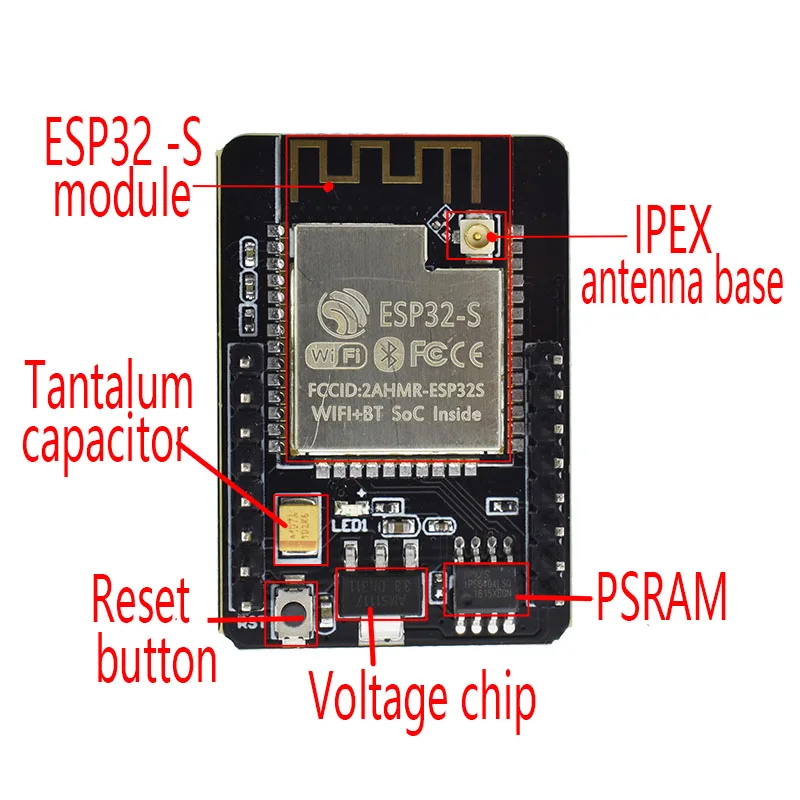

Встроенный 520 KB SRAM, внешний 4M PSRAM.

Поддерживает такие интерфейсы, как UART/SPI/I2C/PWM/ADC/DAC.

Поддержка камер OV2640 и OV7670, встроенная вспышка.

Поддержка загрузки изображения WiFi, поддержка TF-карты.

Поддержка нескольких режимов сна, встроенный Lwip и FreeRTOS.

Поддержка режима работы STA/AP/STA + AP.

Поддержка интеллектуальной конфигурации/распределительной сети AirKiss одним щелчком мыши, поддержка вторичной разработки.

Он подходит для домашних умных устройств, промышленного беспроводного управления, беспроводного мониторинга, QR беспроводной идентификации, сигналов беспроводной системы позиционирования и других приложений.

Упакован в DIP и может быть напрямую подключен к объединительной плате для быстрого производства.

Характеристики:

Материал: медь

Модель модуля: ESP32-CAM

Посылка ция: DIP-16

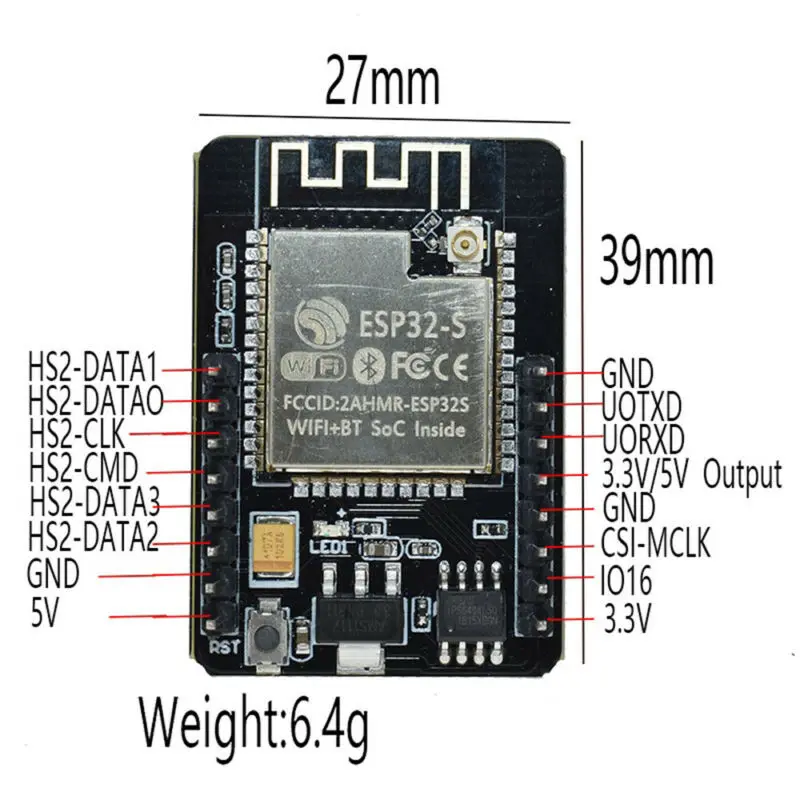

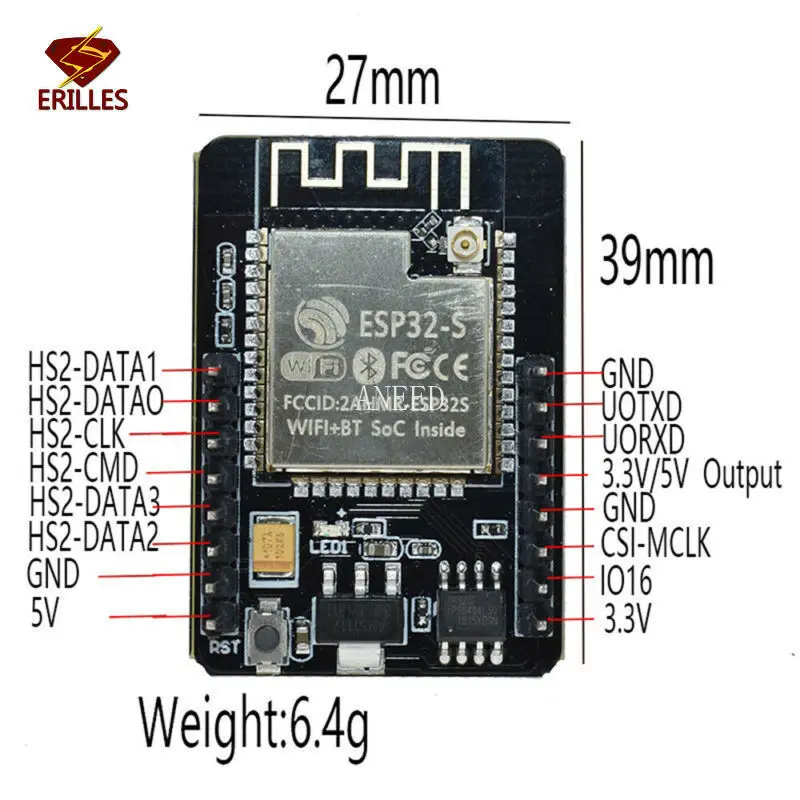

Размер: 27*40,5*4,5 (± 0,2) мм

Вспышка SPI: 32 Мбит по умолчанию

Оперативная память: внутренняя 520 кб + Внешняя 4M PS RAM

Стандарты BT: BT 4.2br/EDR и BLE

WiFi: 802,11 b/g/n/e/i

Поддерживаемый интерфейс: UARI, SPI, I2C, PWM

Поддержка TF-карты: максимальная поддержка 4G

Порт ввода-вывода: 9

Частота последовательного порта: по умолчанию 115200 бит/с

Формат вывода изображения: JPEG (поддерживается только OV2640), BMP, шкала серого

Диапазон спектра: 2412-2484 МГц

Форма Антенны: встроенная антенна PCB, коэффициент усиления 2 дБи

Безопасность: WPA/WPA2/WPAS-Enterprise/WPS

Диапазон питания: 5 В

Рабочая температура: -20 ° С-85 ° С

Условия хранения: -40 °C-90 °C, <90% RH

Посылка: 5*5*3 см/1,96*1,96 * 1.18in

Вес посылка: 15 г

Мощность передачи:

802,11 b: 17 ± 2 дБм (@ 11 Мбит/с)

802,11g: 14 ± 2 дБм (@ 54 Мбит/с)

802,11 n: 13 ± 2 дБм (@ MCS7)

Чувствительность приема:

CCK, 1 Мбит/с: -90 дБм

CCK, 11 Мбит/с: -85 дБм

6 Мбит/с (1/2 BPSK): -88 дБм

54 Мбит/с (3/4 64-QAM): -70 дБм

MCS7 (65 Мбит/с, 72,2 Мбит/с): -67 дБм

Потребляемая мощность:

Выключение вспышки: 180 мА @ 5 В

Включите вспышку и настройте яркость до максимальной: 310 мА @ 5 В

Глубокий сон: низкое энергопотребление может достигать 6 мА @ 5 В

Современный режим сна: до 20 мА @ 5 В

Светильник в спящем режиме: до 6,7 мА @ 5 В

Примечание:

Цвет товара может отличаться из-за светильник съемки и дисплее монитора.

В комплект входит:

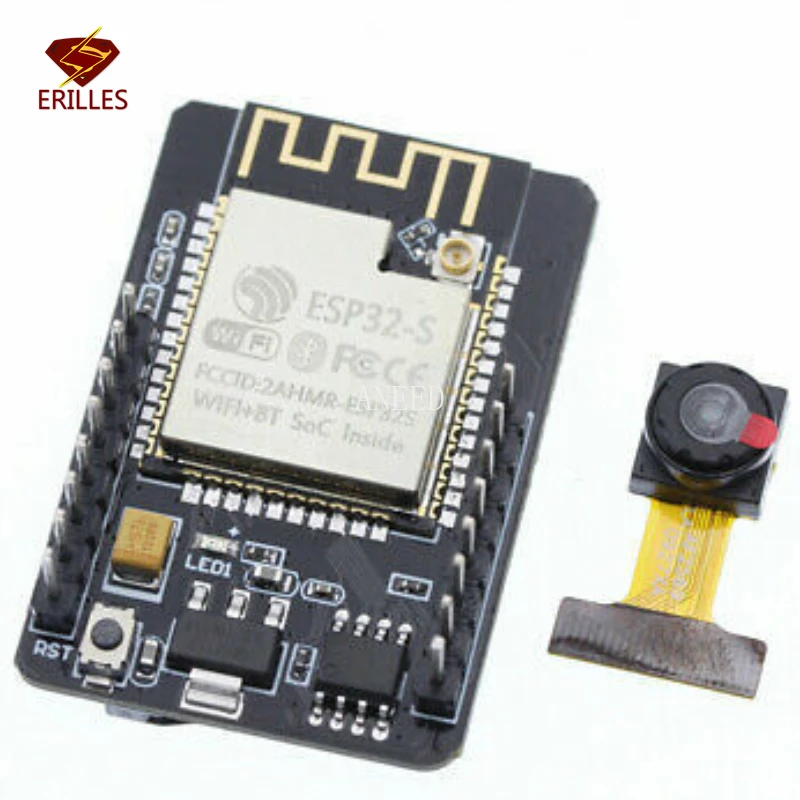

Модуль WiFi 1 * ESP32-CAM с камерой OV2640
