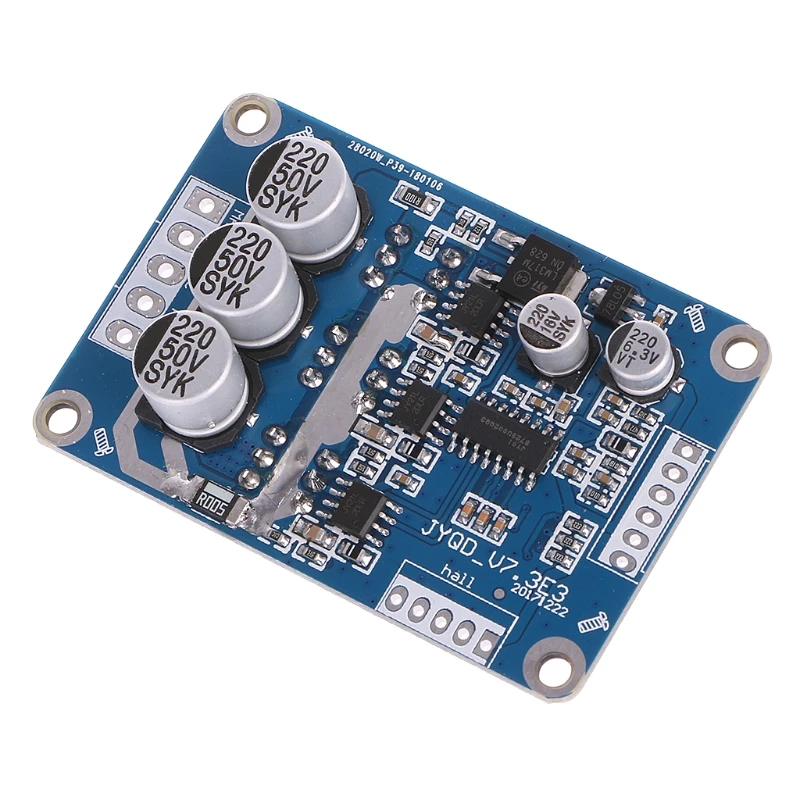

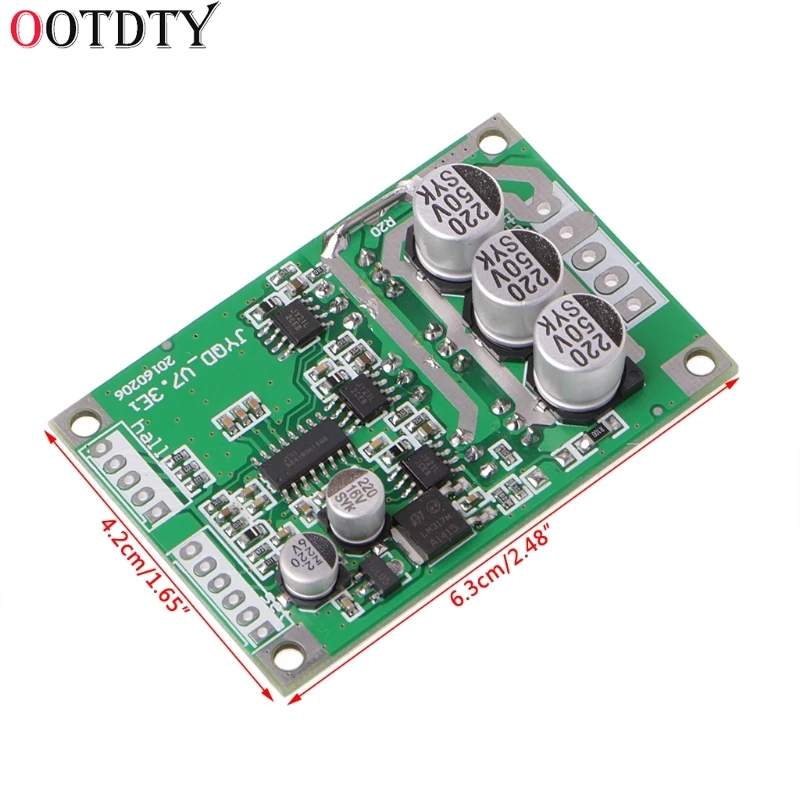

Характеристики:Рабочее напряжение: 12-36 В постоянного токаРабочий ток: <= 15AМощность драйвера: <= 500 ВтНапряжение скорости: 0,1-5 ВРабочая температура:-40-85 °CВлажность: 90% относительной влажностиЗащита стойла: ДаВключение управления: ДаЗащита от перегрузки по току: ДаРулевое управление: ДаСигнал контроля скорости: ДаРазмер: 63x4 2 мм/2,48x1,65"Количество: 1 шт.

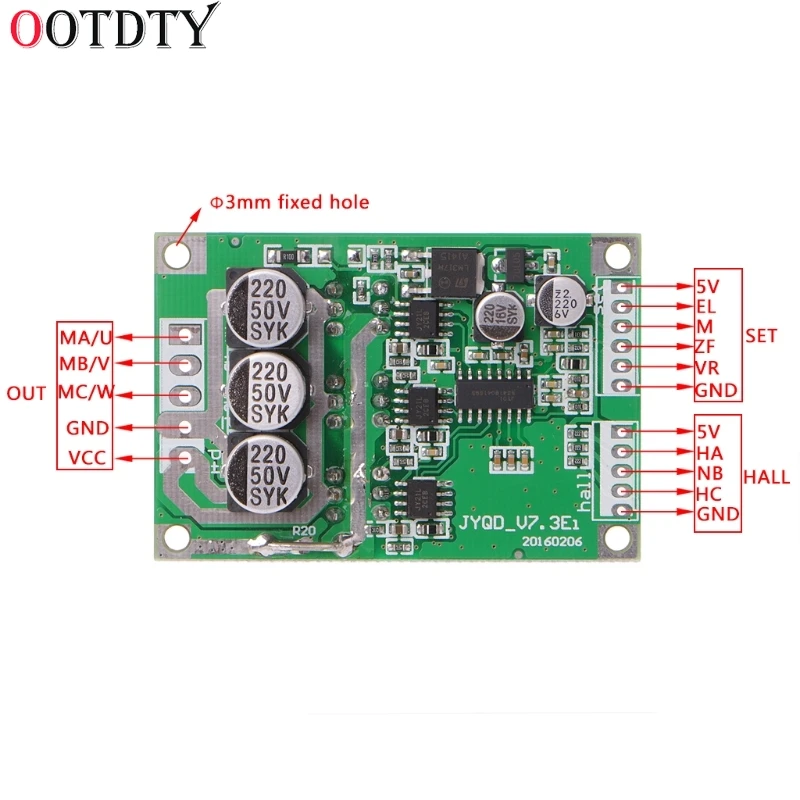

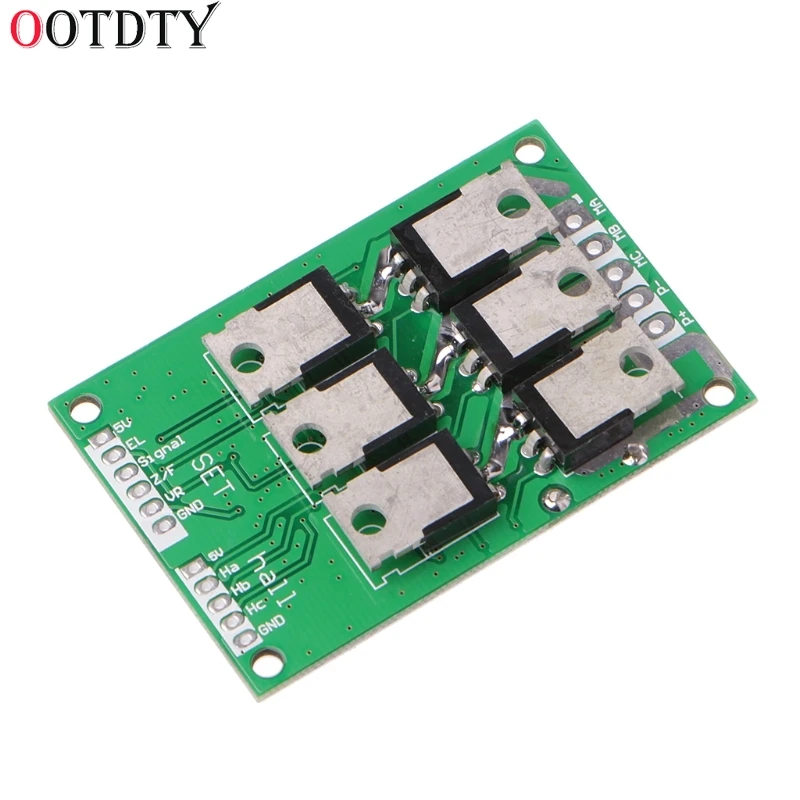

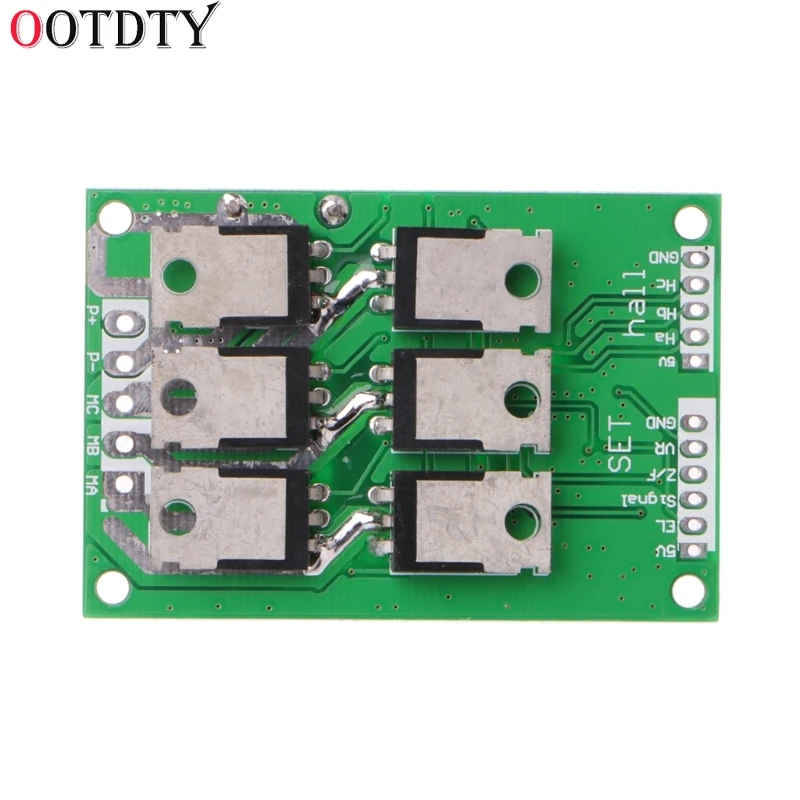

Выход клеммы питания:VCC (положительный источник питания)GND (отрицательный)MC (фазы двигателя W)МБ (фазы двигателя V)МА (Фаза двигателя U)Набор для стороны управления:[GND] терминал управления заземлением[VR] governor end 0-5 в (соответствует 10% скорости двигателя-100%)[ZF] Управление задним ходом (подключено к 5 В или земле может заряжать направление вращения двигателя)[М] импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)[EL] включить терминал управления (подключен к 5 V ot заземления, затем 5 V, Заземление двигателя останавливается)[5 В] 5 в терминал управленияЗал для терминалов зала:[5 в] Сила Холла положительная[Ha] сигнал зала[Hb] сигнал зала[Hc] сигнал зала[GND] Зал отрицательныйПроводка:Терминал управления для набора:1. методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.2. Управление рулем двигателя методы проводки: Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В.3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента.

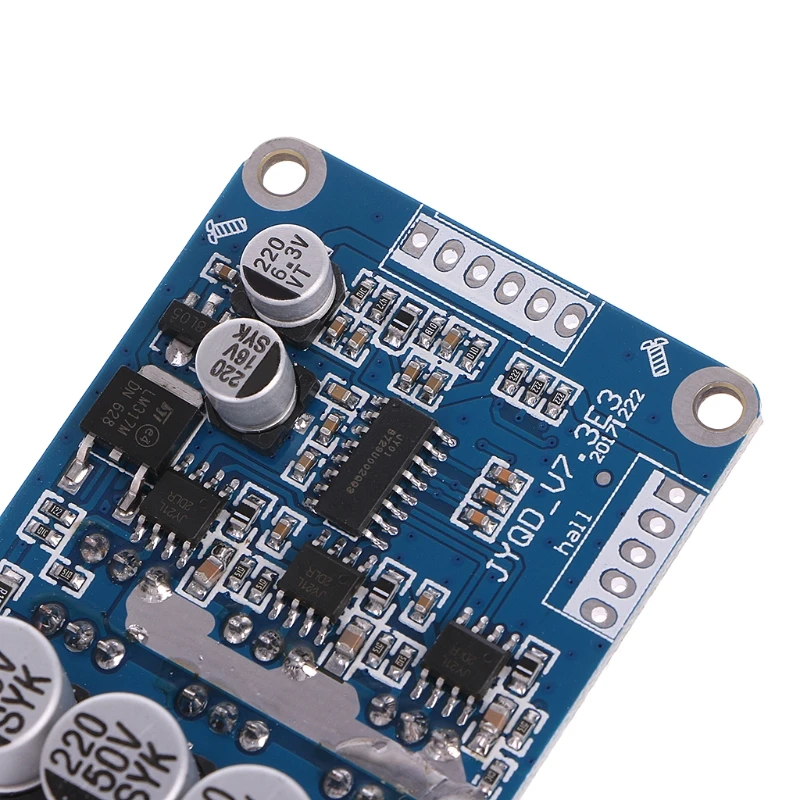

Сигнальные входы зала для зала:Показана схема проводки, одна соответствует HA, HB, HC и на двигателе, 5 в источник питания, подключенный к двигателю hal сигналы положительные, GND источник питания отрицательный сигнал в моторный зал.
Примечание: Из-за различных производителей моторов, чтобы сделать заказ зала, не обязательно следуйте линии на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обращают внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или других явлений, не открывающихся, заставляющая использовать диск будет гореть!
Плата драйвера двигателя 12-36 в DC вход питания, VCC положительный источник питания, GND источник питания отрицательный.
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/U, MB/V, MC/W

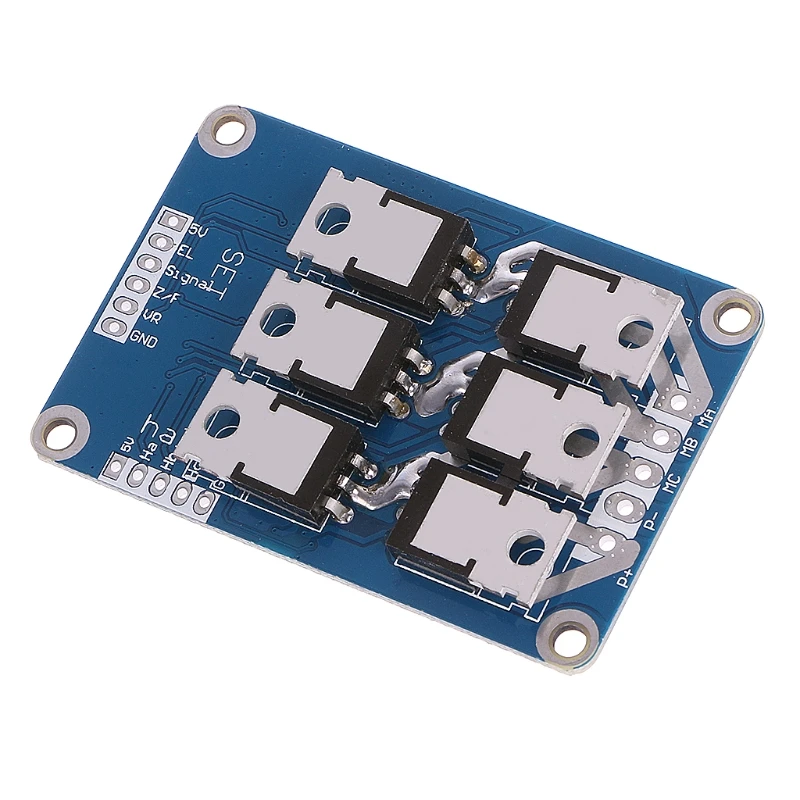

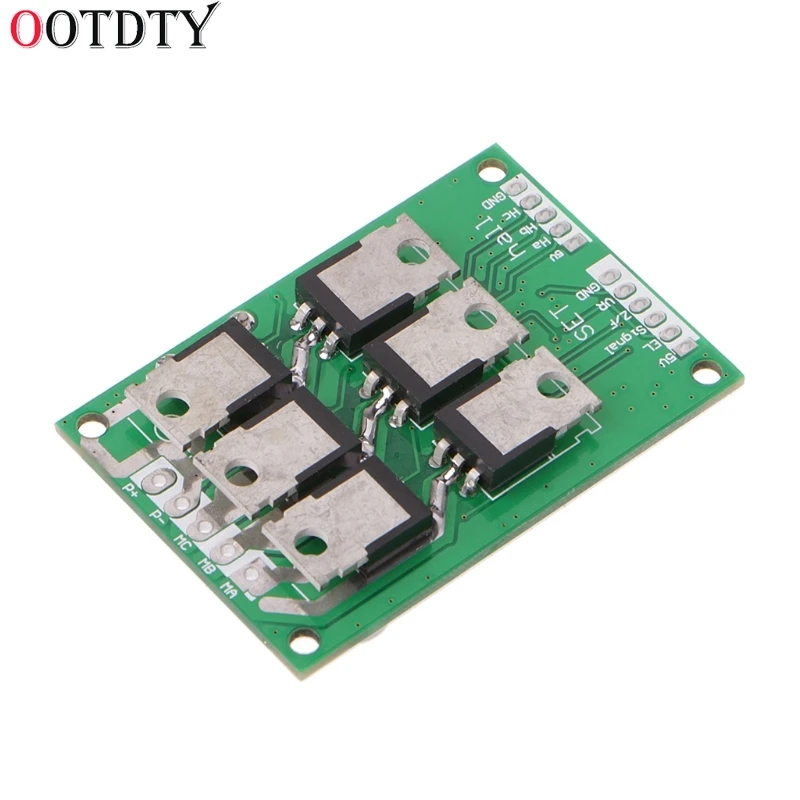

Советы:Если вы используете менее 60 Вт, без дополнительного теплоотвода, обязательно добавьте более 60 ВтТеплоотвод ребра эффективность привода без понижения температуры слишком высокая будет светить в постоянных повреждениях! Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! при установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!
Нет розничной упаковкиВ комплект входит:Бесщеточный контроллер двигателя-1 шт.
