Цифровой Контроллер таймера для зарядки, 6 -60 в пост. Тока, модуль защитного контроллера для зарядкиразрядки литиево-свинцово-кислотных аккумуляторов

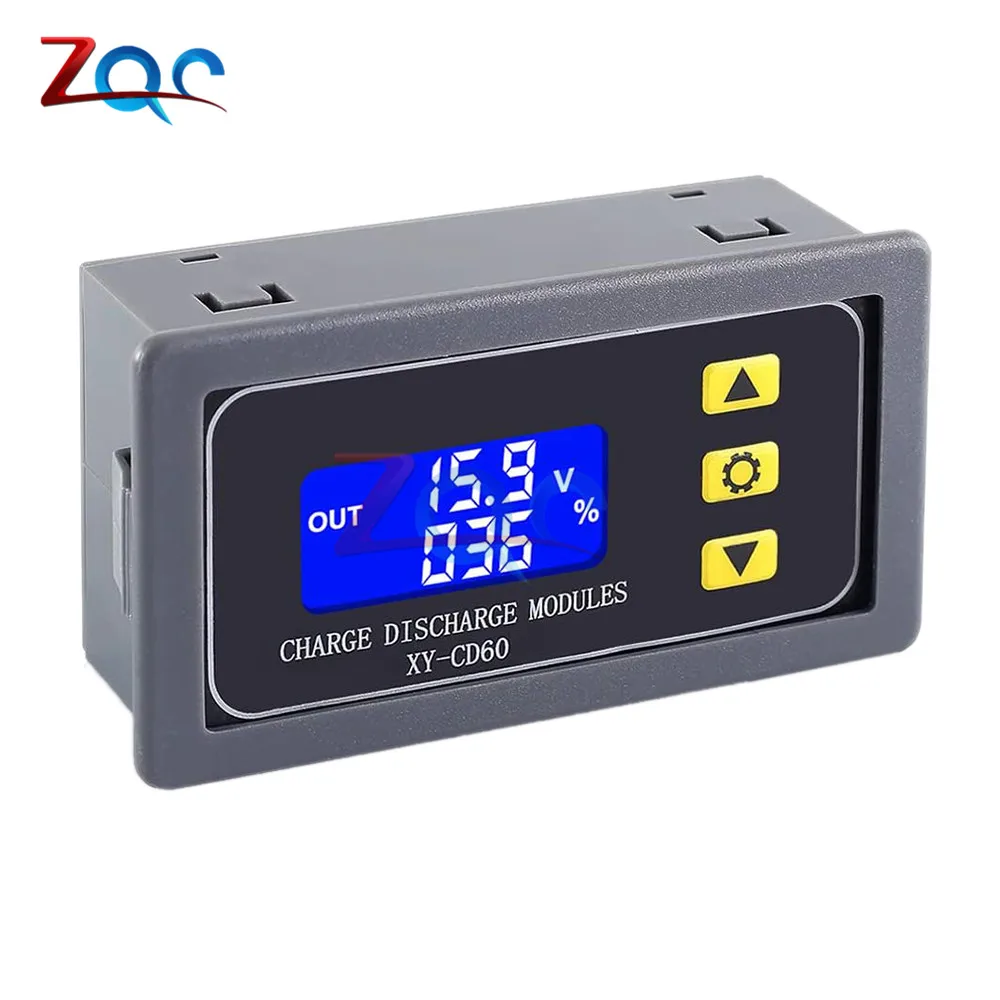

XY-CD60 Цифровой Контроллер таймера для зарядки 6 -60 В постоянного тока литиевая свинцово-кислотная батарея Зарядка/разрядка защитный модуль контроллера

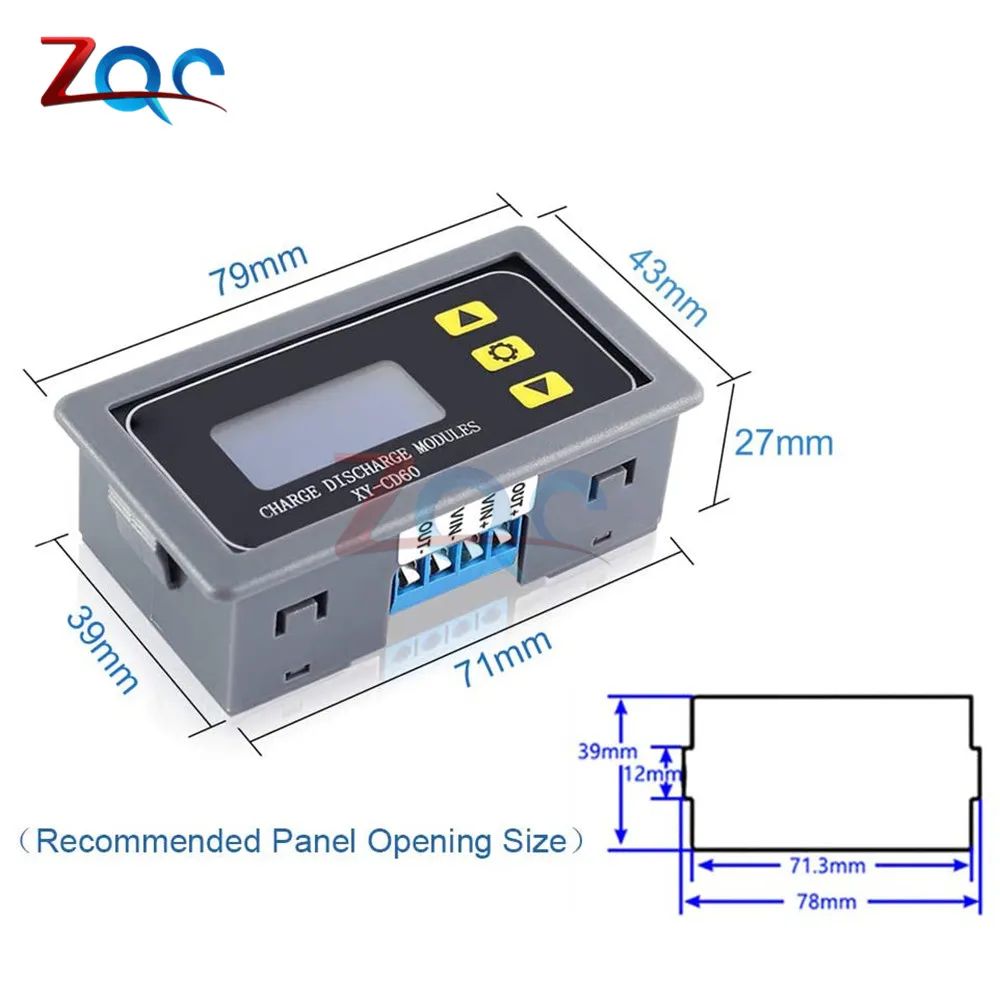

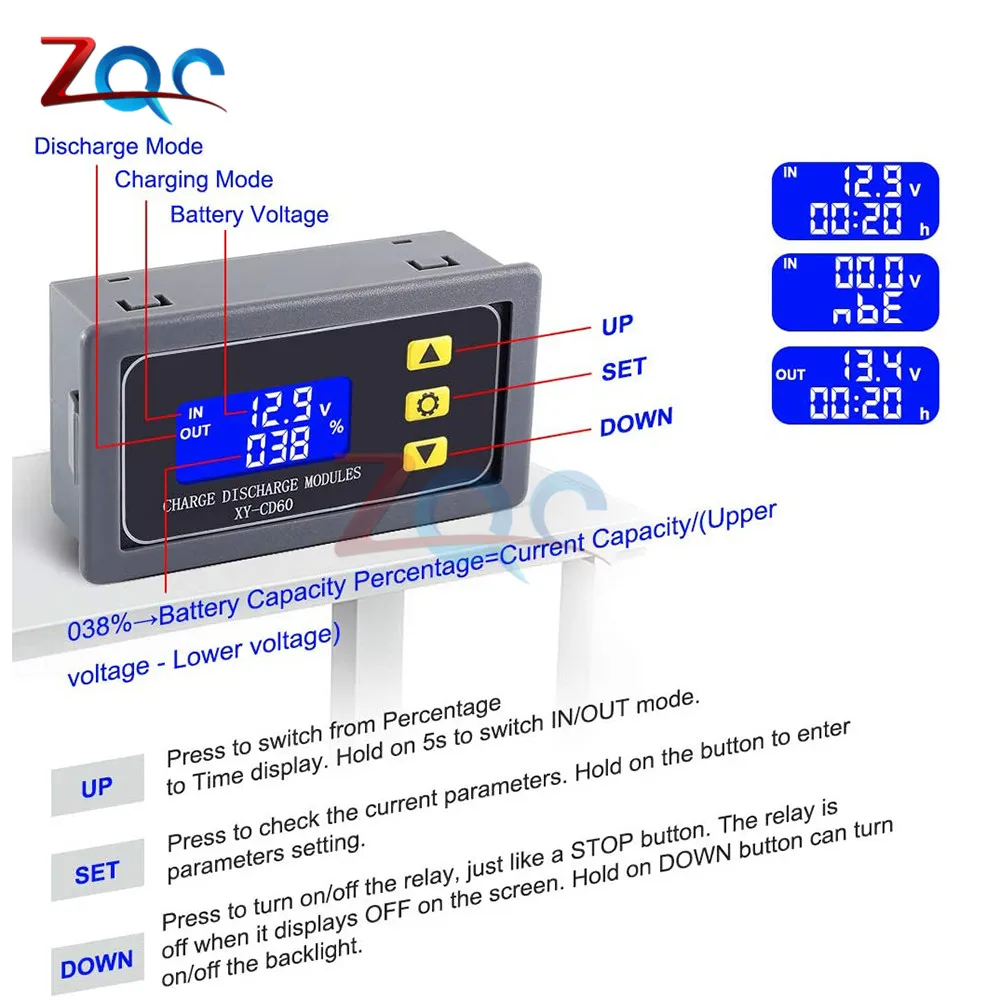

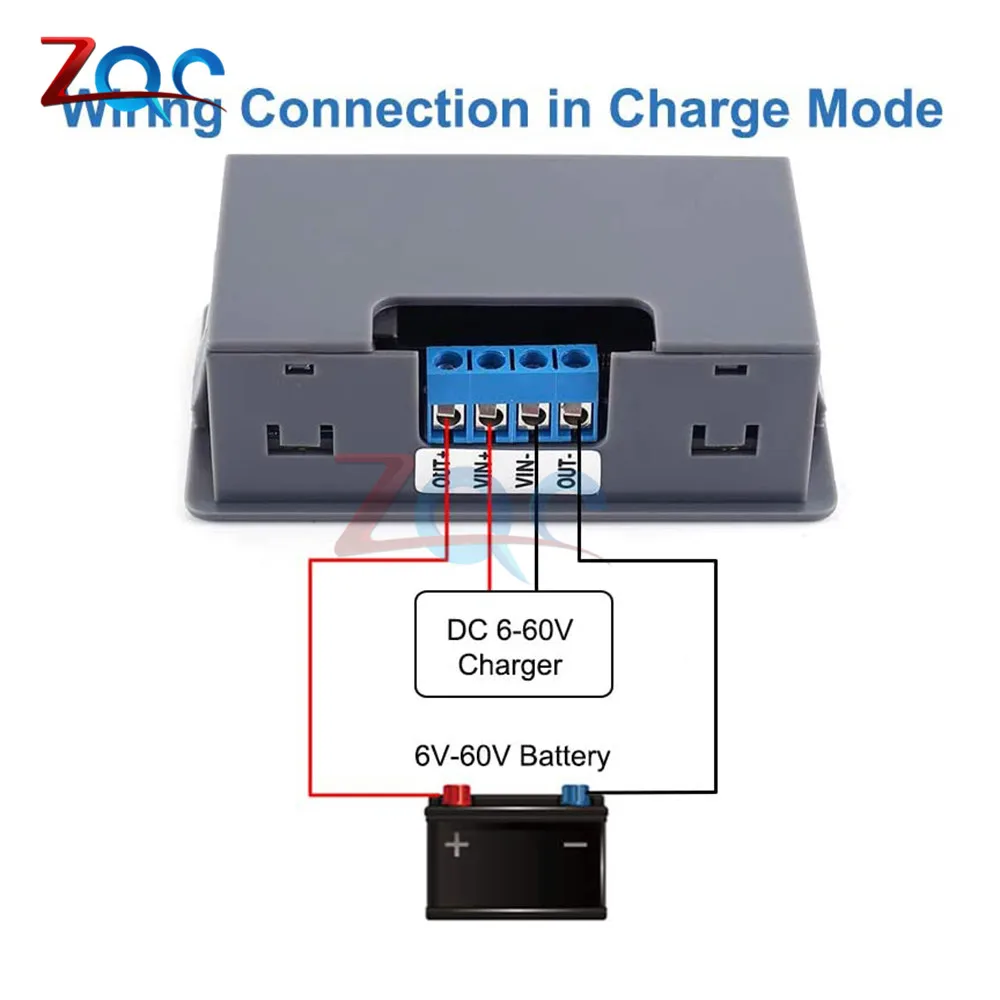

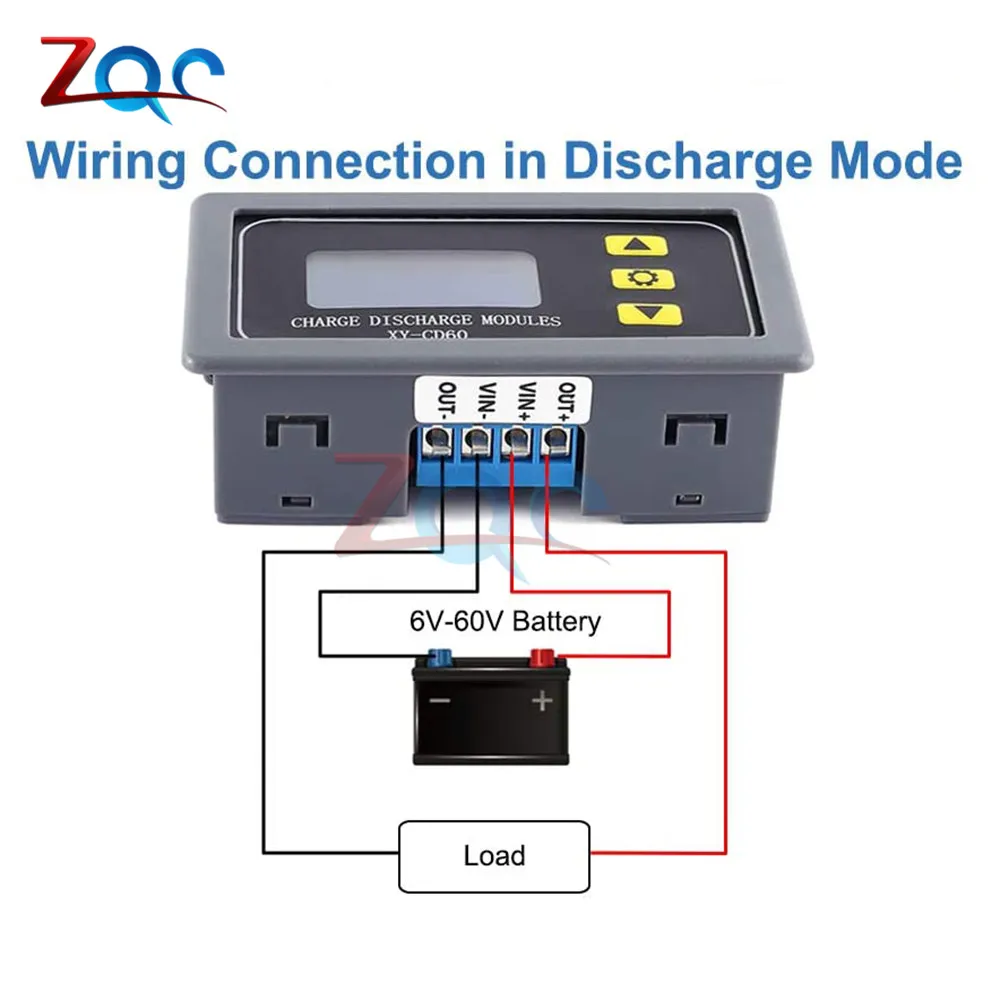

Описание:Этот продукт является модулем контроллера заряда аккумулятора и разряда. Он используется для литиевых/свинцово-кислотных батарей постоянного тока 6 -60 В.Характеристика:Многофункциональный испытательный инструментДвойной режим работыПоддержка защиты зарядкиПоддержка защиты от разрядкиПоддержка установки времени зарядки/разрядкиПараметры автоматического обнаруженияЖК-дисплей HDДисплей с несколькими параметрамиПоддержка режима энергосбереженияПоддерживает автоматическое обнаружение батареиУдобный внешний корпусПараметр:Название продукта: контроллер зарядки/разрядки литиевой батареиМодель: XY-CD60Рабочее напряжение: 6 -60 В постоянного токаПредотвращает чрезмерную зарядкуПредотвращение чрезмерного разрядаОтображение напряжения батареи, процентного и рабочего времени.Контроль времени зарядки: 00:00 -99:59 часовКонтроль времени разрядки: 00:00 -99:59 часовЗадержка: 0 -999 секундРабочая температура: -40 -85 ℃Рабочая влажность: 0% -95% относительной влажностиРазмер: 79*43*27 ммФункция:Модуль поддерживает 2 режима работы: Управление зарядкой P-1 и управление разрядкой P-2.P-1 управления зарядкой:Этот режим используется для управления зарядкой для предотвращения перезарядки. Отображение символа в режиме зарядки.P-2 управления разрядкой:Этот режим используется для управления разрядкой батареи, чтобы предотвратить чрезмерную разрядку батареи и задержку срока службы батареи. Отображение символа показывает режим разрядки.Процент напряжения батареи:Это значение получить от напряжения батареи V, нижний предел напряжения значение вниз и верхний предел напряжения значение вверх.Формула расчета: V/(вверх-вниз).Автоматическая проверка параметров: экран будет отображаться и мигать ERR, если нижний предел напряжения значение вниз больше, чем верхний предел напряжения значение вверх.[Режим управления зарядкой P-1]Входной терминал Подключите зарядное устройство постоянного тока 6 В-60 в, которое используется для аккумулятора.Выходной терминал Подключите 1 шт. аккумулятора постоянного тока 6 -60 В. Он будет отображать 0,00 V и nbE в том случае, если аккумулятор не отвечает требованиям.Выход включается, и входное зарядное устройство начинает зарядку аккумулятора, если напряжение батареи меньше, чем низкое предельное значение напряжения вниз.Выход выключен, и входное зарядное устройство останавливает зарядку аккумулятора, если напряжение батареи больше, чем значение верхнего предела напряжения вверх.Символ будет мигать при зарядке.Параметры набора поддержки:Верхний предел напряжения: максимальное напряжение батареи. Прекратите зарядку аккумулятора, если оно превышает это значение. Это также защита от избыточного напряжения.Пониженное предельное значение напряжения: батарея допускает минимальное напряжение. Начните зарядку аккумулятора, когда напряжение батареи ниже этого значения.Время зарядки:Установите время зарядки аккумулятора.Включите функцию контроля времени зарядки, когда значение параметра OP превышает 00:00. Минимальное значение заданного времени 1 минута.Выключите управление OP, если Установите 00:00.Запустите таймер, когда Включите выход, чтобы начать зарядку.Модуль выключает выход для завершения процесса зарядки, когда время завершено.Модуль автоматически отключает функцию контроля времени зарядки, если напряжение батареи меньше, чем значение нижнего предельного напряжения вниз и мигает H:ER это означает неразумную настройку параметров времени. Это означает недостаточную зарядку и необходимо продолжать зарядку аккумулятора. Нажмите любую клавишу, чтобы остановить мигание.Записывайте и отображайте время зарядки, если отключено время зарядки ОП при коротком нажатии кнопки. Четкое время при следующей зарядке или выходе из интерфейса отображения времени зарядки.Включите время задержки DOP: установите интервал задержки между первой и второй зарядкой. Диапазон времени 0 -999 секунд.[Режим управления разрядкой P-2]Входной терминал подключается к 1 шт. аккумулятора постоянного тока 6 -60 В.Выходная клемма подсоединяет подходящую нагрузку. Обратите внимание, что выходное напряжение совпадает с аккумулятором.Выход включается, и батарея начинает разрядку, если напряжение батареи больше, чем значение верхнего предела напряжения вверх.Выход выключается, и батарея прекращает разрядку, если напряжение батареи меньше, чем меньшее предельное значение напряжения вниз.Символ будет мигать при разрядке.Параметры набора поддержки:Верхний предел напряжения: пороговое значение, позволяющее разрядить аккумулятор.Пониженное предельное значение напряжения: батарея допускает минимальное напряжение.Прекратите разрядку, когда напряжение батареи ниже этого значения.Это также значение защиты от перенапряжения.Время разрядки:Установите время разрядки аккумулятора.Включите функцию контроля времени разрядки, когда значение параметра OP превышает 00:00. Минимальное значение заданного времени 1 минута.Выключите управление OP, если Установите 00:00.Запустите таймер, когда Включите выход, чтобы начать разрядку.Модуль выключает выход для завершения процесса разрядки, когда время завершено.Модуль автоматически выключает функцию контроля времени разрядки, если напряжение батареи больше, чем значение верхнего предела напряжения вверх и мигает H:ER это означает неразумную настройку параметров времени. Нажмите любую клавишу, чтобы остановить мигание.Запись и отображение времени разрядки, если отключено время разрядки OP при коротком нажатии кнопки SET. Четкое время, если на следующей разрядке или выходе discharging time display интерфейс.Включите время задержки DOP: установите интервал задержки между первым и вторым разрядкой.Диапазон времени 0 -999 секунд.Разряд включается время запуска:Эта функция используется для предотвращения немедленного запуска устройства и уменьшения напряжения батареи, так что это ниже, чем низкое предельное значение напряжения вниз и заставляя модуль автоматически выключить выход и в результате батареи не может разрядиться должным образом.Модуль снова проверит напряжение батареи, если Включенная разрядка включит функцию принудительного запуска.Описание кнопки:Длительное нажатие означает, что необходимо держать нажатие более 5 секунд.[Кнопка вверх]Короткое нажатие, чтобы переключить отображение времени зарядки/разрядки и процент напряжения батареи.Длительное нажатие для переключения режима работы. Режим зарядки IN is и OUT-режим разрядки.Короткое/длинное нажатие для увеличения значения параметра в режиме набора параметров.[Кнопка вниз]Короткое нажатие, чтобы включить/выключить выход.Длительное нажатие для включения/выключения L-P состояния дисплея (режим энергосбережения): Включение режима энергосбережения. Экран будет выключен через 5-10 минут. Нажмите любую кнопку, чтобы продолжить отображение.Выключение: Выключите режим энергосбережения. Экран дисплея будет постоянно включаться.Короткое/длинное нажатие, чтобы уменьшить значение параметра в режиме набора параметров.[Кнопка набора]Короткое нажатие для автоматического переключения/запроса параметров дисплея вверх/вниз/OP/DOP в режиме зарядки и вверх/вниз/OP/DOP/FOP в режиме разрядки в обычном интерфейсе дисплея. Короткое нажатие для переключения выбора набора параметров в режиме набора параметров.Нажмите, чтобы войти в режим настройки параметров.Удерживайте нажатой около 5 секунд, чтобы сохранить значения параметров.Используйте шаги:Подсоедините правое входное напряжение на Вин + и Вин-.Нажмите и удерживайте кнопку, чтобы выбрать режим работы.Короткая Кнопка нажатия для переключения параметров.Короткое/длинное нажатие вверх/вниз для увеличения/уменьшения значения параметра.Удерживайте нажатой около 5 секунд, чтобы сохранить значения параметров.Извлеките вход и Подключите нагрузку.Подключите правильное входное напряжение в VIN + и VIN- again.Применение:Тестер нагрузкиТестер цепиТестер разряда батареиОсмотр заводского оборудованияОбычный Тестер нагрузкиТестер старения источника питанияВспомогательное измерительное зарядное устройствоВыходная сила токаЗарядное устройствоПримечание:Клемма нагрузки не может быть короткой.Это контроллер зарядки/разрядки, но не зарядное устройство!Его нельзя использовать в качестве зарядного устройства!Перед использованием ознакомьтесь с руководством и описанием.Часто задаваемые вопросы:В: каков диапазон регулируемого напряжения? Какой диапазон применимых батарей?A: диапазон управляемого напряжения-6 в-60 В постоянного тока. Но максимальное напряжение батареи 48 В. Поскольку напряжение аккумулятора 48 В составляет 60 в после полной зарядки.Вопрос: Почему реле автоматически включается и выключается непрерывно после включения и мигающий светильник?О: это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, что приводит к тому, что напряжение батареи немедленно превысит меньшее предельное напряжение «вниз», а затем выключится реле. Но напряжение быстро падает до нижнего предела напряжения 'вниз' после выключения реле, а затем начать зарядку. Цикл и цикл. В этот момент вы должны уменьшить ток зарядки. Обычно ток зарядки составляет 10-15% от емкости аккумулятора. Например, если емкость аккумулятора составляет 20 Ач, зарядный ток-2 А. Обратите внимание, что зарядка с высоким током может привести к нагреву батареи, старению, выпуклости или даже взрыву.В: Какой метод управления?О: это контроль напряжения. Например: нижний предел напряжения 'вниз' установлен до 12,0 в. Верхний предел напряжения «Up» установлена в 14,5. Он будет закрыть выход в тех случаях, когда напряжение заряжается до 14,5 V. Реле времени включения и начинает заряжаться в тех случаях, когда напряжение снижается до 12,0 V.В: может ли он быть автоматически циклирован?О: Да, может. Режим управления напряжением только контролирует выключение и включение.В: может ли он ограничивать ток?О: он не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства.В: Могу ли я зарядить аккумулятор 24 В, введя 12 В? Или зарядите аккумулятор 12 В, включив 48 в?A: Это простой контроллер напряжения только для включения/выключения. Это не может изменить выходное напряжение. Так какое зарядное устройство вы должны подготовить для зарядки аккумулятора!Посылка включает в себя:1 * контроллер зарядки/разрядки литиевой батареи
