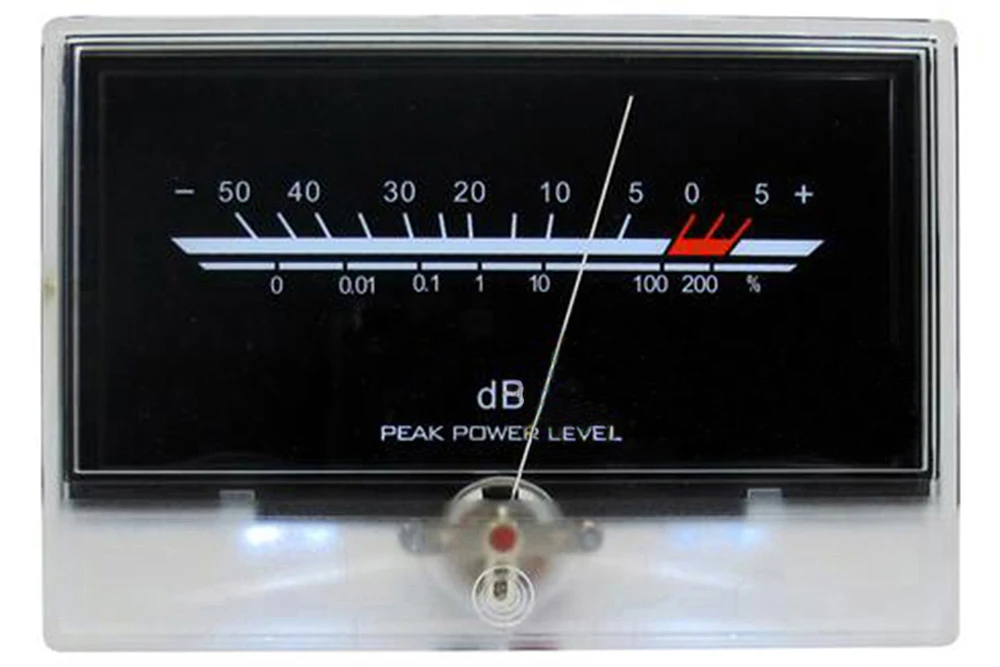

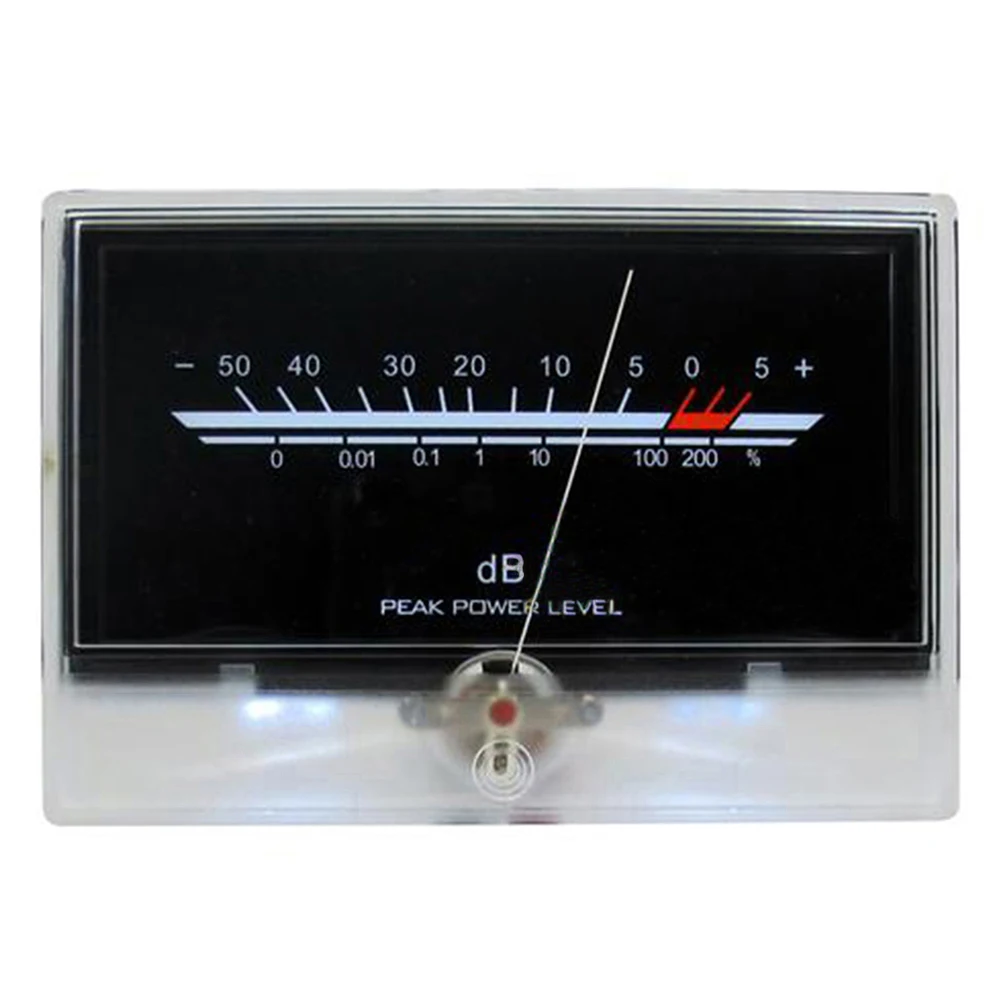

P-134 VU счетчик После сцены Золотой голос уровень аудио разряд мощности плоский стол уровень аудио дБ фара с подсветкой
Параметры:
● Материал указателя: полоски из никеля и серебра● Цвет указателя: белый● Направление поворота указателя: слева направо● Длина стрелки: 70 ± 1 мм от центральной оси до конца иглы● Ширина стрелки: 0,45 ± 0,05 мм● Направление использования электрического счетчика: вертикальное
Особенности:
● Стандартные условия тестирования: температура 20 ℃, влажность 70%, для чехол без разницы в результатах теста, тест также может быть выполнен при нормальной температуре и влажности.● Чувствительность по току: указатель находится в нулевой шкале до максимальной шкалы (положение полной шкалы) Чувствительность 1000 мкА ± 10%● Внутреннее сопротивление: 100Ω ± 10%● Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более для внешней коробки счетчика и электрической цепи. Изоляционное сопротивление корпуса счетчика и электрической цепи Протестировано 500 В постоянного тока● Нулевое положение: используется стандартное положение счетчика. Точкой унификации является опорная стрелка и нулевая шкала.● Баланс: допустимый диапазон погрешности счетчика при наклоне стандартного положения на 90 градусов вперед и назад составляет ± 1 мм● Палочки указателя: когда полный ток в одно мгновение утроит перегрузку по току и медленно снижается до текущего показания чувствительности 1/2, указатель вернется к шкале 1/3 от шкалы● Трение: при добавлении тока в измеритель и медленном увеличении или снижении до определенного значения диапазон погрешности указанной точки составляет ± 1 мм● Торможение: мгновенно добавьте 2/3 текущего значения пластины шкалы, в течение одной секунды от начала до позиции, указанной стрелкой
Специальный Тест:
● Проверка перегрузки: вводите в десять раз больше полного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз составляет 0,5 секунд.● Испытание на вибрацию: после упаковки измеритель будет вибрировать в 1000 раз вверх и вниз 4 мм в минуту на вибропластине 10 минут в каждом направлении. После этого теста 7-14 элементов остаются нормальными● Испытание на удар: после упаковки счетчика Он опускается с высоты 30 см до деревянной доски толщиной 3 см, X.Y.Z. трехнаправленное испытание, X.Y.Z. трехнаправленное испытание● Проверка надежности: после 100000 точечных входных сигналов коррекции текущий предел чувствительности все еще находится в пределах стандарта● Испытание на воздействие окружающей среды: температура 50 ℃, влажность 85%, длится 100 часов, после этого испытания остается нормальным● Испытание на вытяжку: Терминал должен выдерживать 1 кг тяги в течение 60 секунд, не подвергаясь воздействию
Другое:

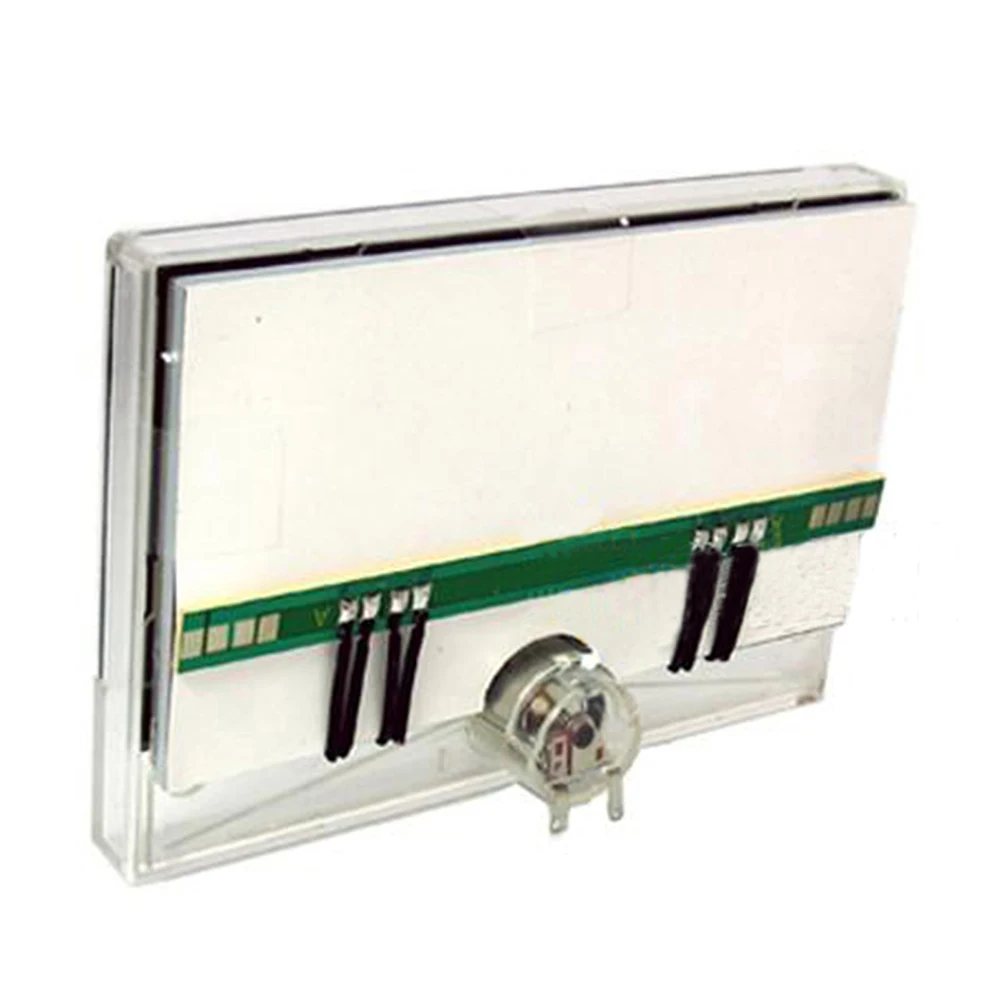

● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH от 35 до 85%● Предел температуры хранения: от-20 ℃ до + 60 ℃ RH от 35 до 85%● Не ставьте измеритель под прямыми солнечными лучами и храните его в упаковочной коробке, чтобы не допустить попадания посторонних веществ в измерительный прибор● Условия пайки: Поместите клемму около 3 мм в жестяную пластину при температуре 230 ° С на 3,5 секунд. Тест остается нормальным● Температура пайки: температура ручного паяльного пистолета составляет 350 ℃, контакт с клеммой в течение 3,5 секунд, передний конец клеммы составляет около 3 мм контакта с паяльным пистолетом● Антистатический: трижды проверьте поверхность прозрачного чехла с помощью сухой нейлоновой ткани в одном и том же направлении● Характеристики лампы: 4 белых светодиодный ных задних фонаря, подключаемых параллельно с печатной платой (80 мА при 3,0-3,2 в), могут изменить напряжение подсветки на 12 В бесплатно, пожалуйста, свяжитесь с нами при необходимости.

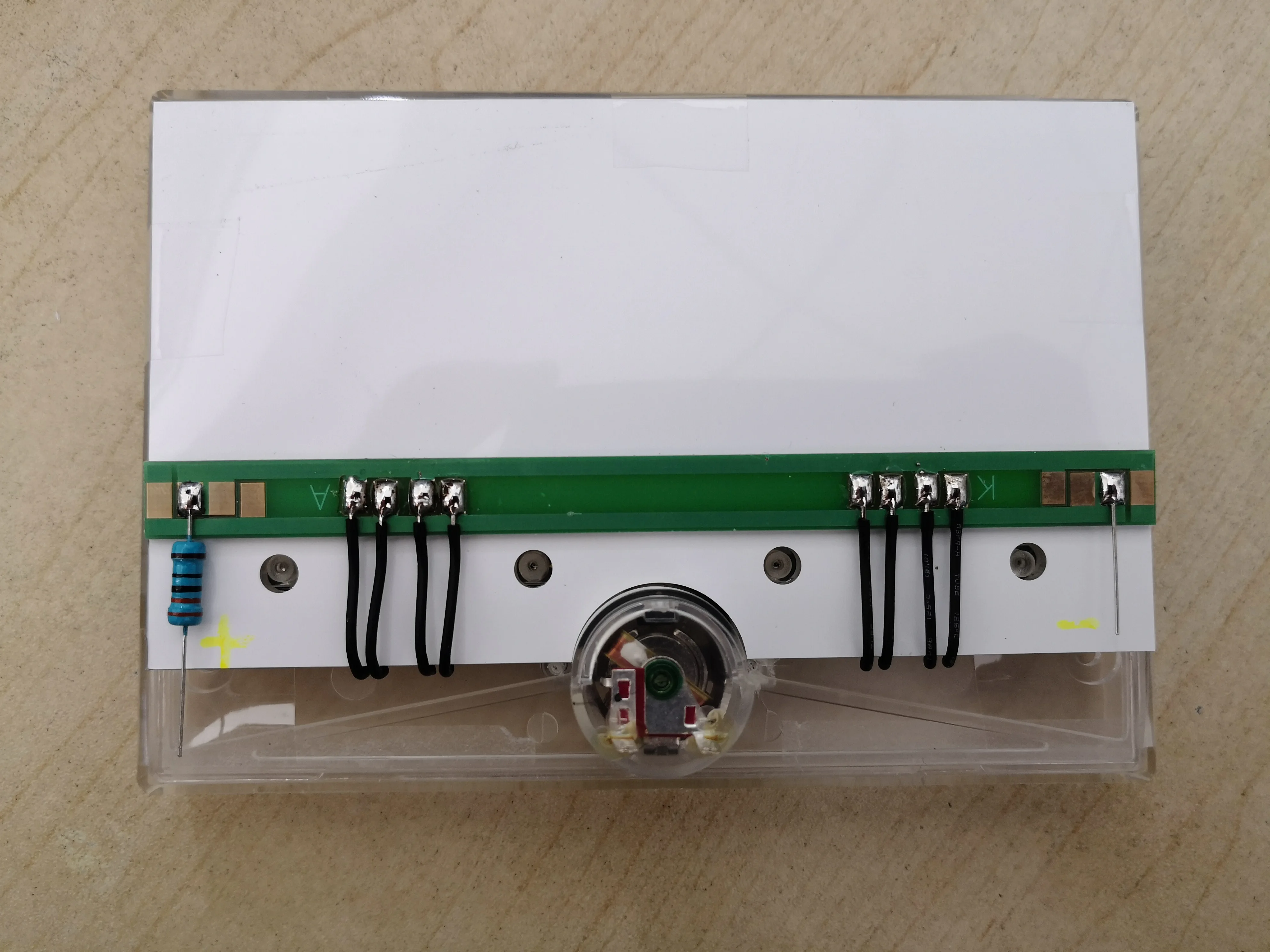

Подсветка до напряжения 12В разделитель резистор способ подключения:
Посылка

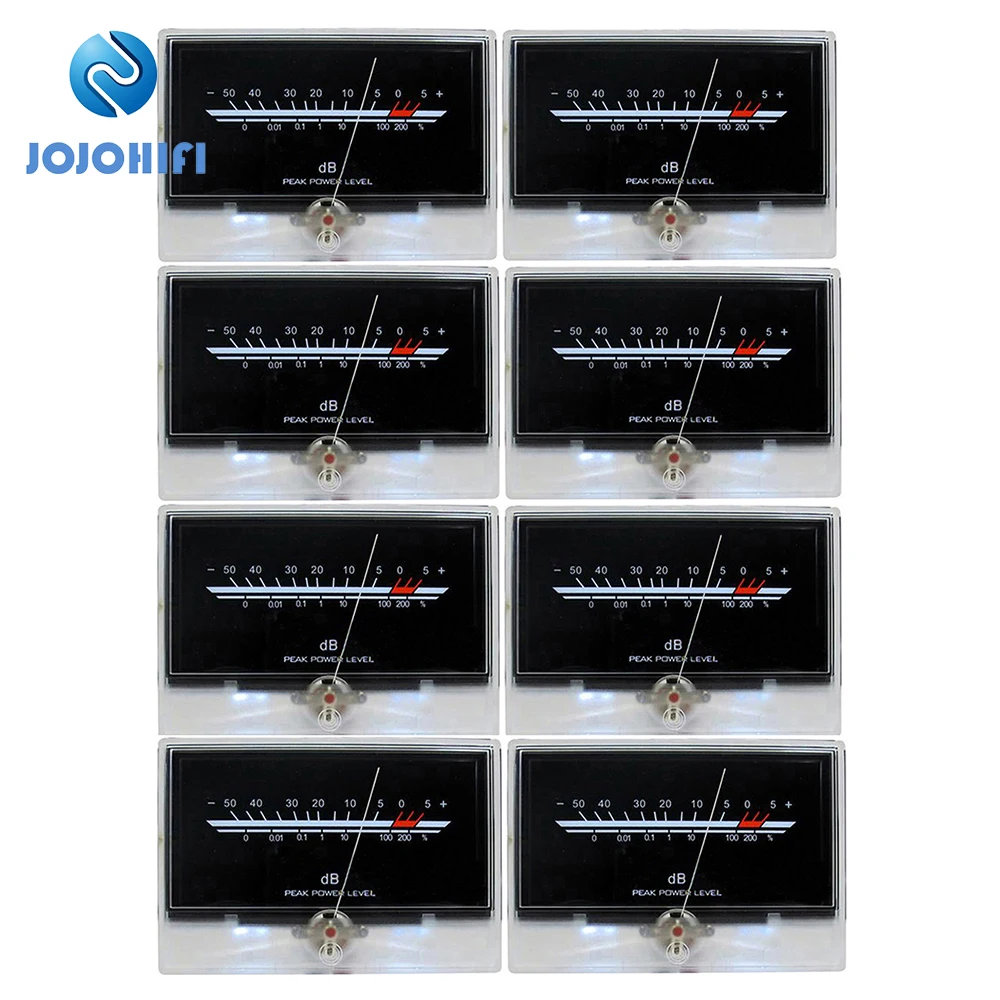

P-134 послеступенчатых счетчиков VU
-
Вес логистики0.300
-
Каждая упаковка1
-
Максимальная мощность на каналБез питания
-
Минимальная единица измерения100000015
-
Название брендаOlive Leaf
-
Номер моделиP-134 VU Meter
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)7
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)9
-
СертификацияNONE
Отзывы покупателей

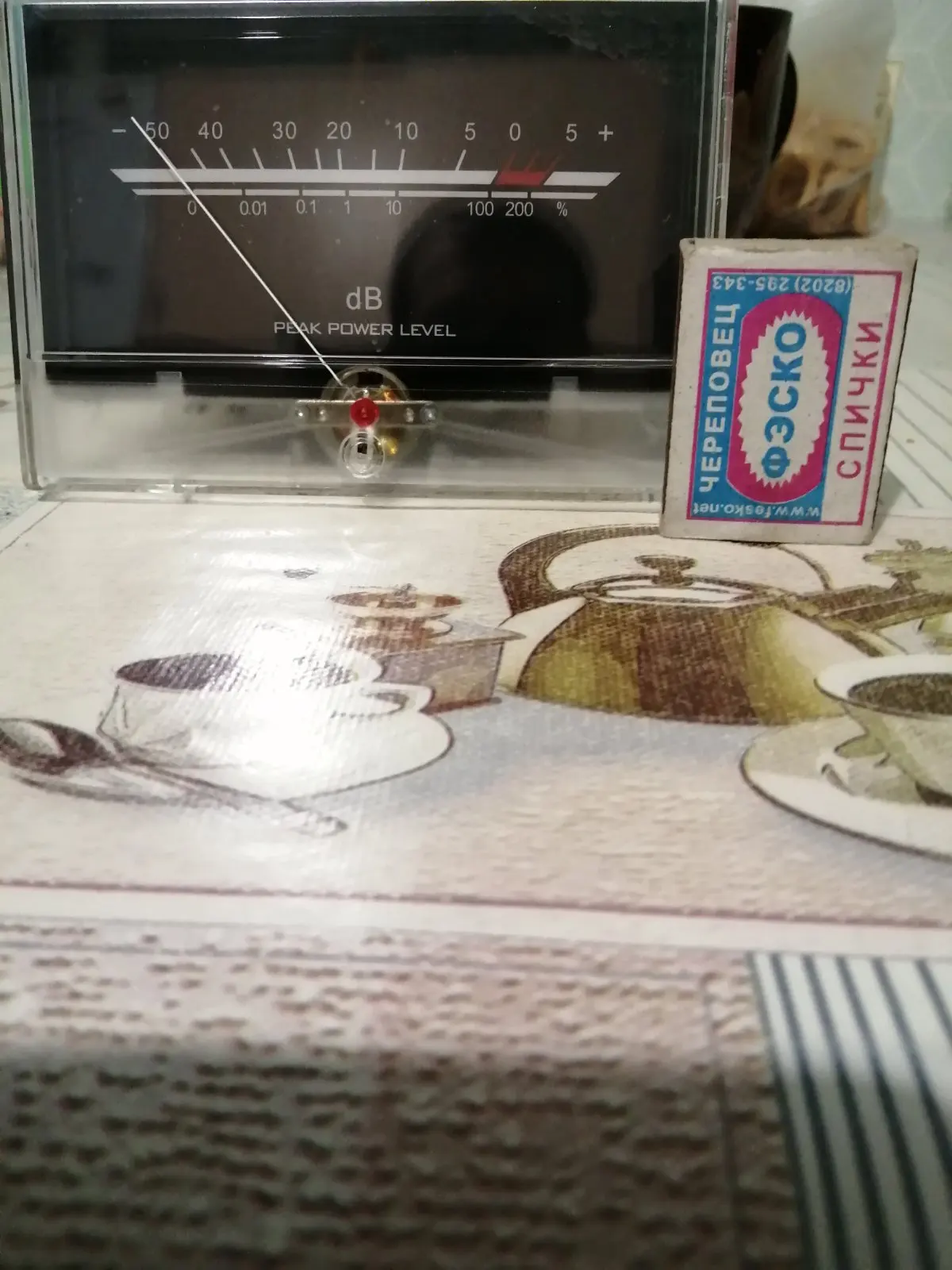

Страна: RU Color: 2pc P-134 Доставка: Standard Shipping 03.03.2021

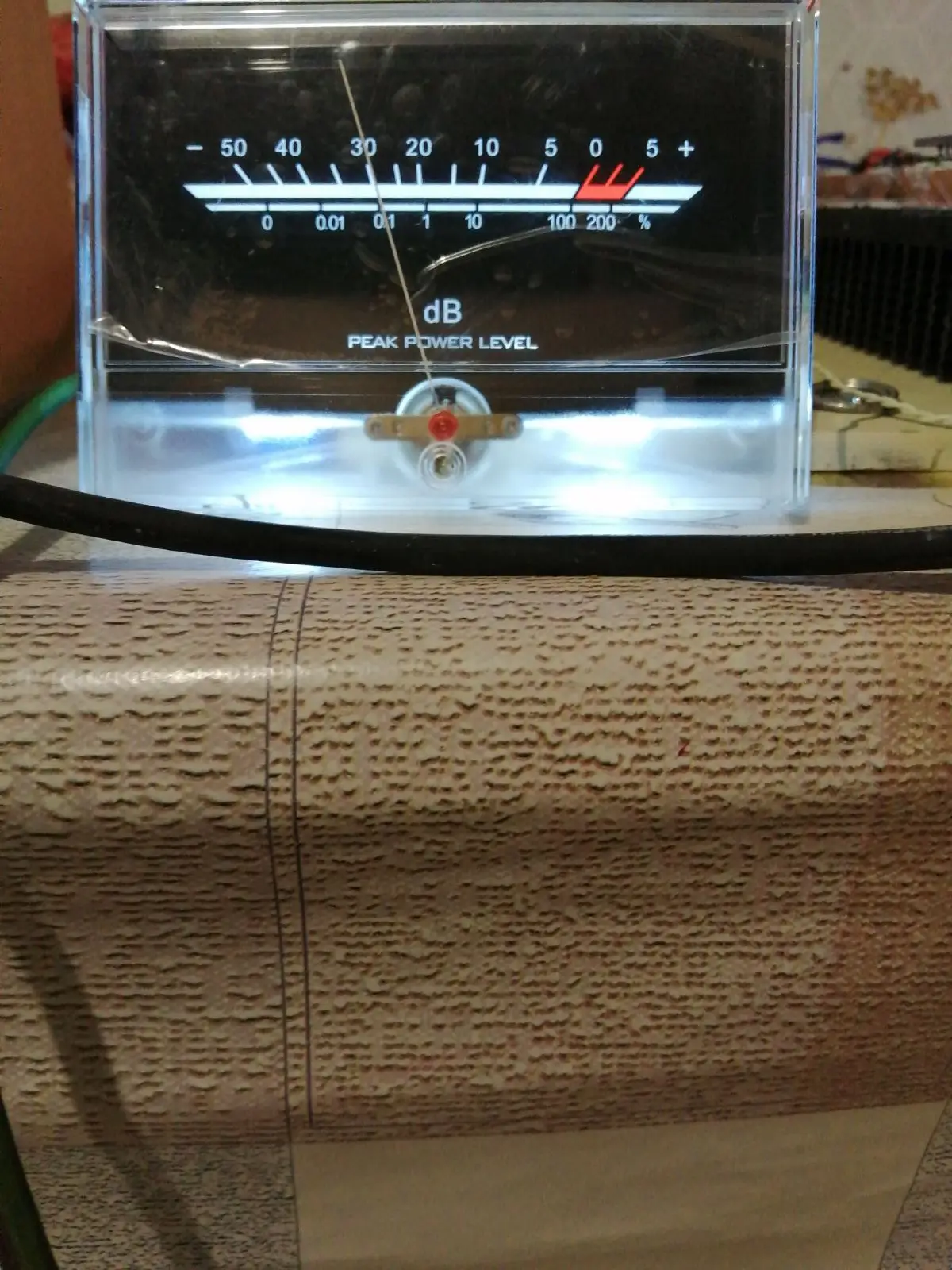

Индикаторы крупные!!! Получил, светодиоды рассчитаны на 3 вольта, драйвер для индикаторов на 12 вольт. Перепаял светодиоды, подключил их последовательно, 4е штуки, как раз получилось 12 вольт! Проверяйте напряжение драйвера прежде чем подключать! Все работает, включал на вход усилителя, сигнал при этом не меняет, звук не портит!
Страна: RU Color: 2pc P-134 Доставка: Standard Shipping 24.03.2021

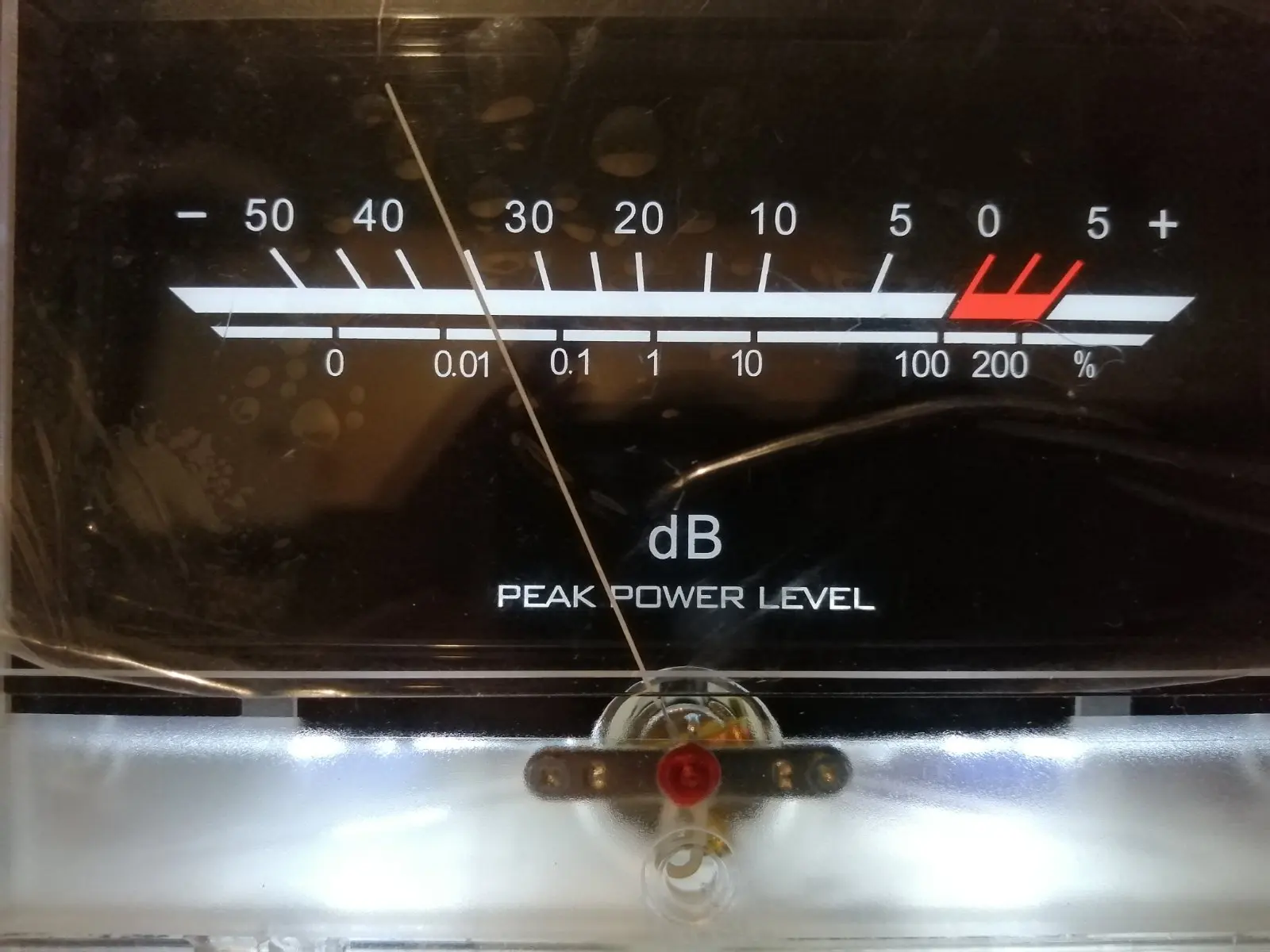

Индикаторы большие, настолько большие что даже не влазят на переднюю панель моего усилителя, где я изначально хотел их применить. Заявленное входное сопротивление по постоянному току в 100 Ом подтвердилось. При проверке генератором выяснилось, что чувствительность индикатора начинается от 0,01В (начало шкалы) до 0,2В (конец шкалы). Уровень 0dB соответствует 0,15В. Правому отбою стрелки при правильно установленном нуле соответствует напряжение 0,21В, левому -0,03В (да, есть небольшая область отрицательных значений). Подсветка кривенькая. Не понравилось что она холодного белого цвета (оранжевый смотрелся бы явно лучше) и что края светодиодов слегка видны внизу сквозь корпус. Однако учитывая то, что это конструктор (половинки корпуса и модуль подсветки держатся на защёлках и скотче) ничего не мешает переделать всё на свой вкус. Хороший товар, рекомендую!
