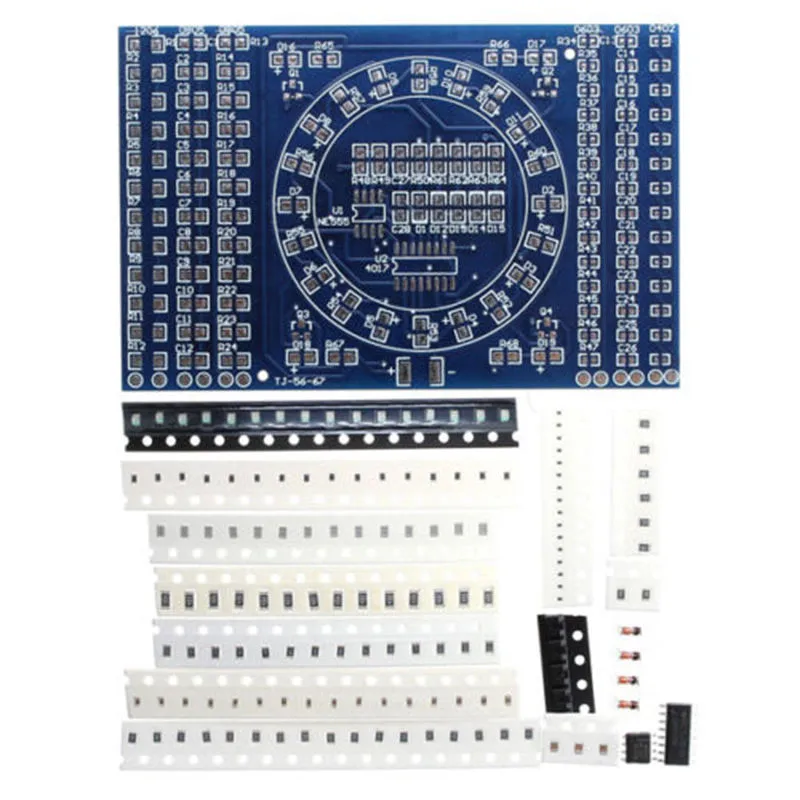

ПродуктВведение: 1. Размер платы; 90*60 мм 2. Плата Толщина: 1,6 мм 3. Схема подачи воды: CD4017,NE888, светодиодный; После правильного коннекция, он будет работать 4. Рабочее напряжение: 3-12 В

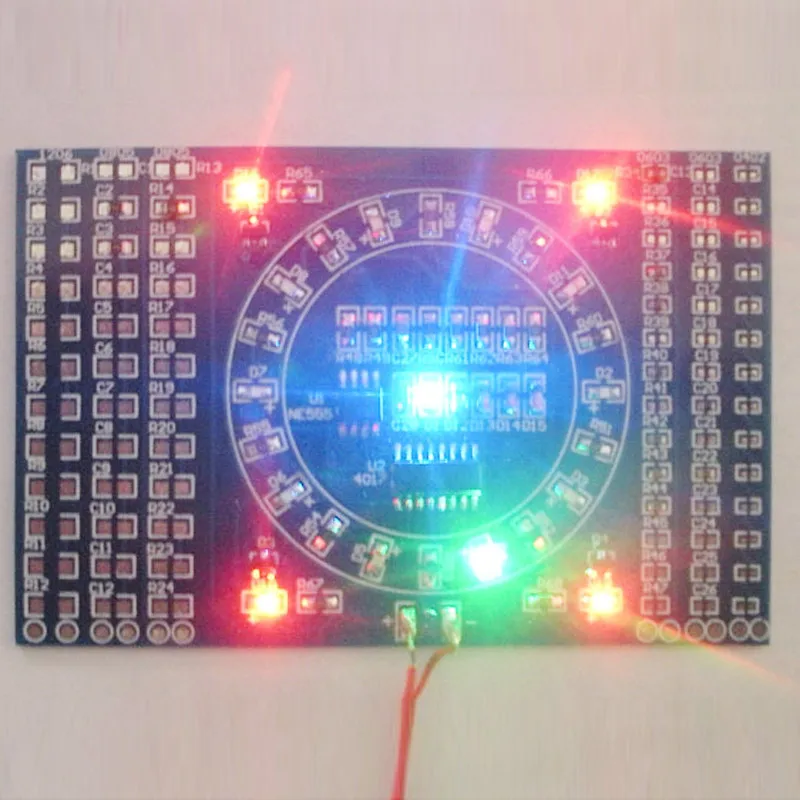

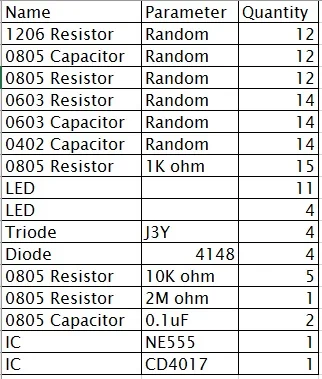

Материал платы: Международный стандартный лист, все жестяные пластины, высокопрочный огнестойкий материал, может быть повторена разборка. 6. Конструкция платы PCB является разумной, обычно используются в компонентах SMD. 7. Левый и правый из трех компонентов используются для тренировки сварки, каждый столб с тестовой точкой. 8. Середина круговой цепи для цепи водяного фонаря, CD4017, NE555, светильник, мощность сварки может работать. 9. Цепь также используется на задней части, линейка для облегчения измерения компонентов.Есть примеры проводников PCB для облегчения использования дизайна PCB. Количество компонентов: 125 Количество паяльных соединений: 274 Применение припоя длина: 35 см (диаметр: 0,6 мм) Время пайки образца: 35 минутУпаковочный лист:

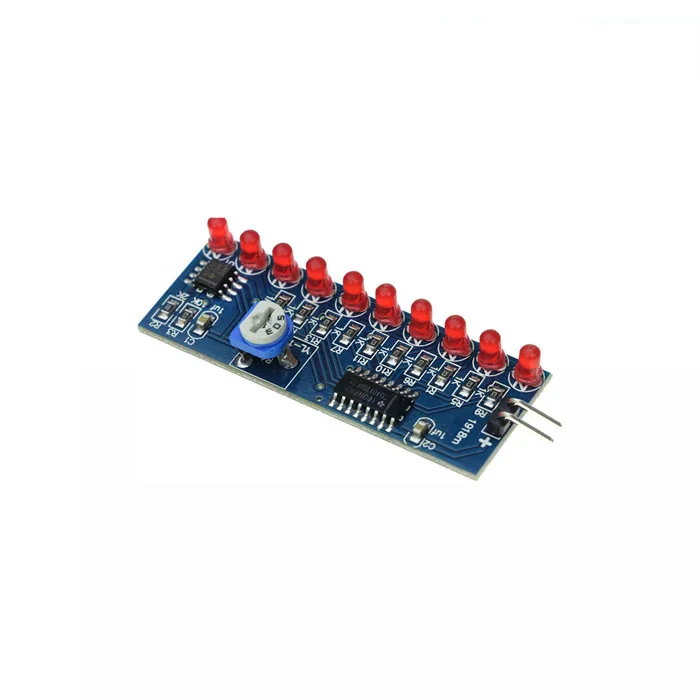

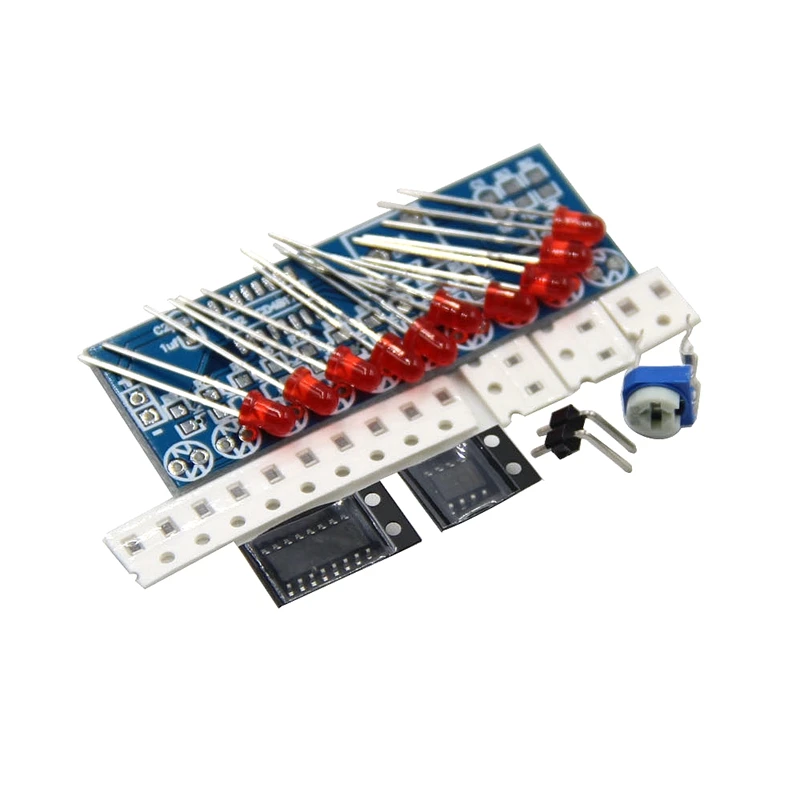

NE555 + CD4017 светильник для воды комплект/запчасти
Мощность Напряжение питания: 2,5-14,5 V
Размер печатной платы: 5,4 см * 2,1 см
PCB толщина: 1,6 мм

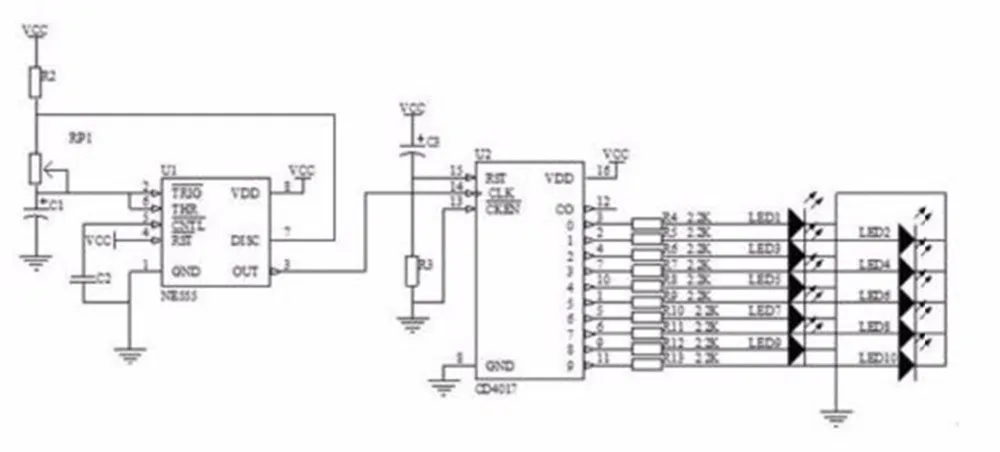

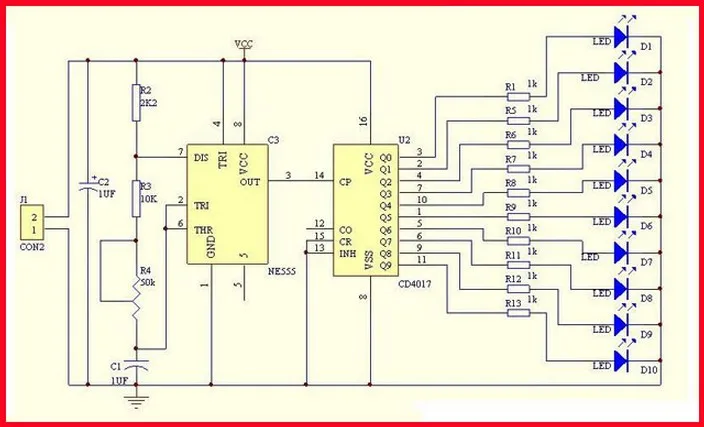

Этот комплект в основном состоит из схемы генерации часов и десятичной контурной схемы. Самовозбуждаемый мультивибратор с NE555 в качестве ядра. Источник питания заряжает конденсатор C1 через R2, R3 и R4. Когда C1 начинает заряжать, pin 2 NE555 по-прежнему находится на низком уровне, поэтому выход 3 pin-это высокий уровень, когда питание заряжается от C1 до 2/3 напряжения питания через R2, r3, R4, выход 3 pin уровень меняется от высокого к низкому, И внутренняя разрядная трубка NE555 включена, конденсатор C1 разряжается через 7 контактов R4, R3, NE555, до тех пор, пока напряжение через C1 не будет ниже 1/3 напряжения источника питания, уровень 3 контактов NE555 снова меняется от низкого до высокого уровня. C1 заряжает снова. Такой цикл формирует колебание. Время зарядки: 0,695 (R2 + R3 + R4) C1, и Время разряда: 0,695 (R4 + R3) C1, выходная частота осциллятора может управляться путем регулировки R4, сигнал колебания часов NE555 непрерывно добавляется к 14 футам CD4017, 10 светодиодов подключены к 10 выходным клеммам CD4017. Когда 10 выходных терминалов CD4017 генерируют высокие уровни в свою очередь под действием сигнала часов, D1--D10 будет гореть последовательно, тем самым формируя эффект беговой светильник. Отрегулируйте R4 для регулировки скорости потока Светодиодный светильник. СПИСОК КОМПОНЕНТОВ: Количество имени компонента Печатная плата 1 ИЗОГНУТЫЙ ШТИФТ 2P 1 1 мкФ конденсатор с алюминиевой крышкой, 2 Красный светодиод 3 мм 10 Резистор 1K 10 2,2 K резистор 1 Резистор 10K 1 50K синий белый потенциометр 1 NE555 1 CD4017 1
