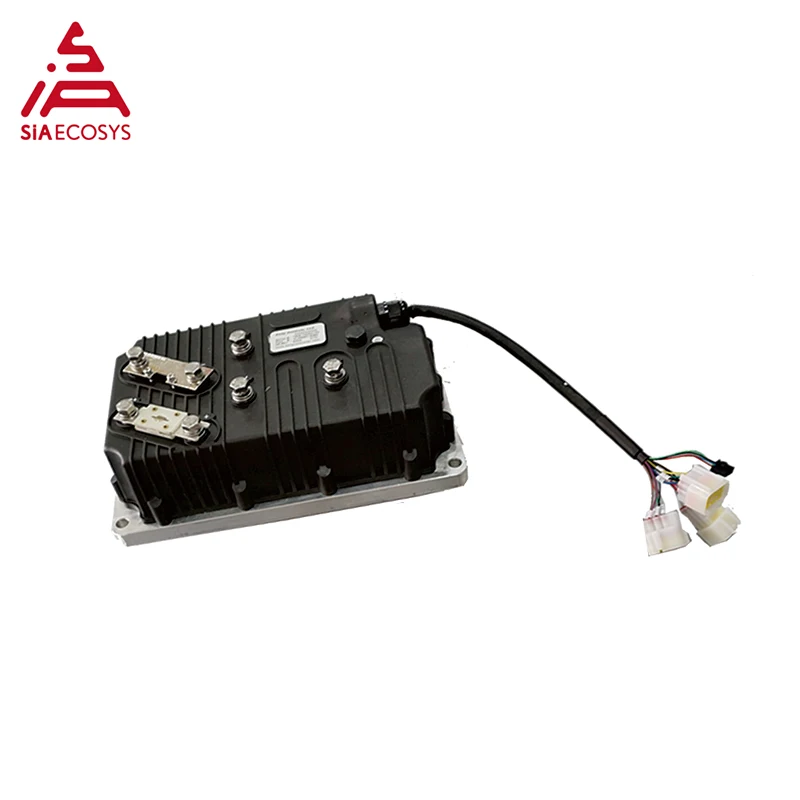

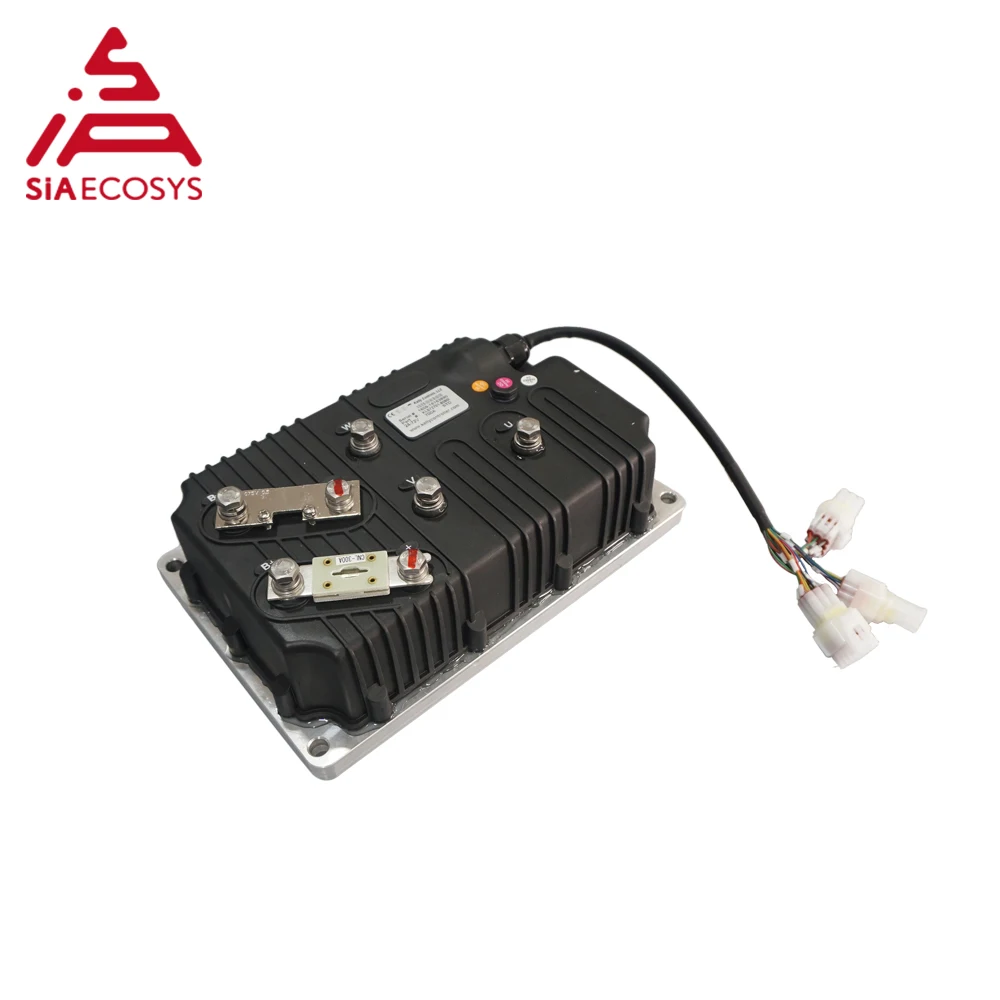

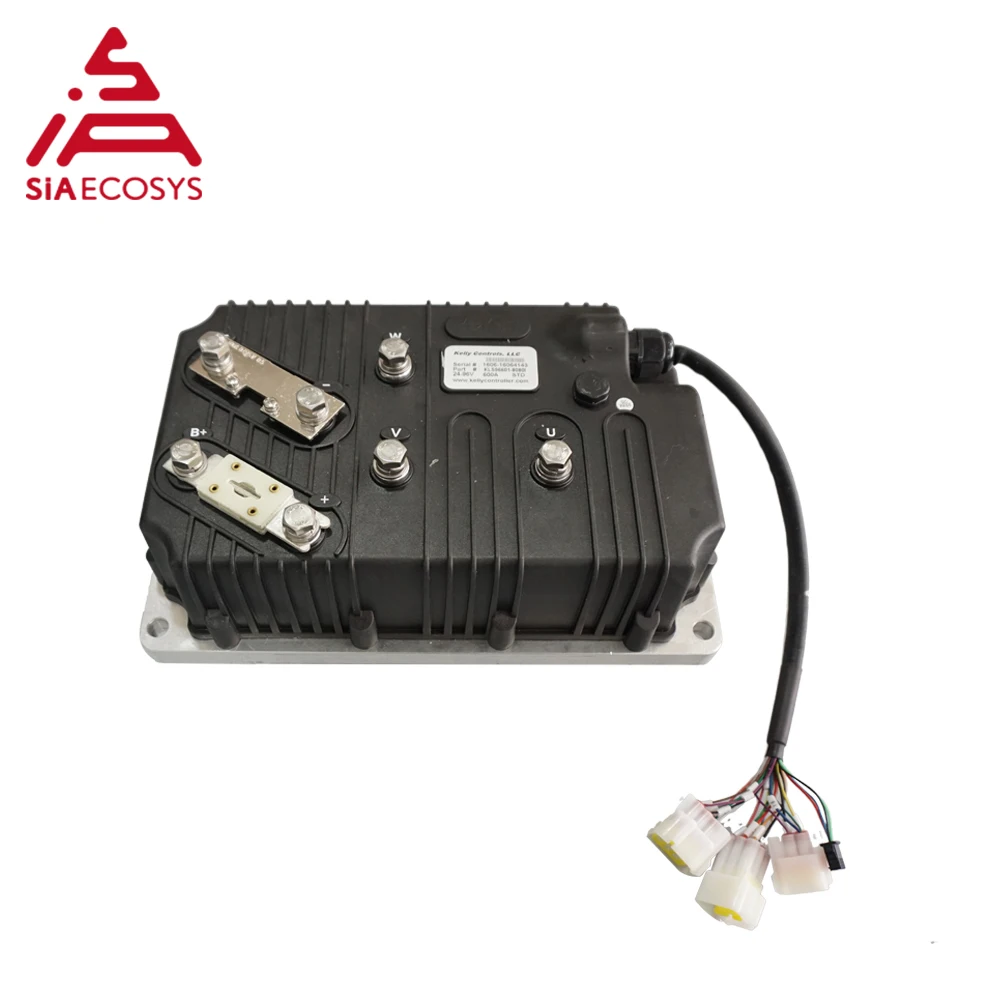

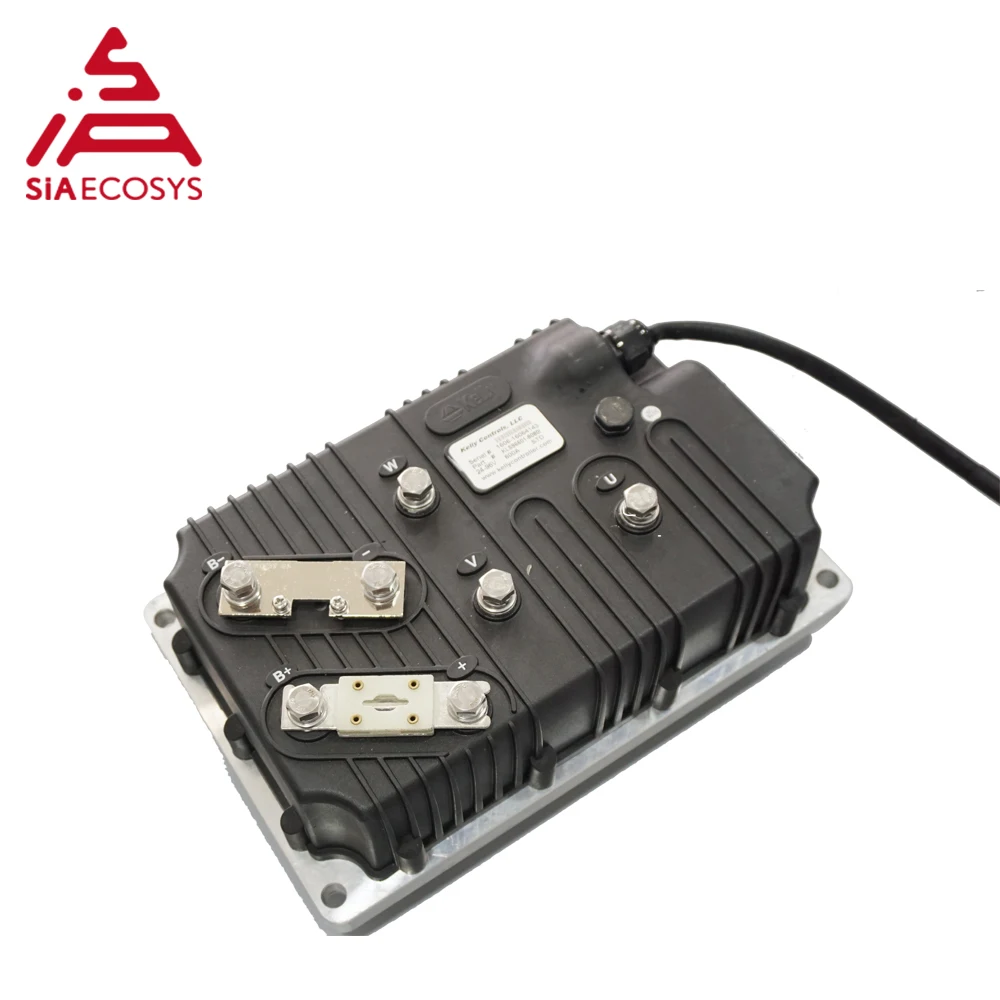

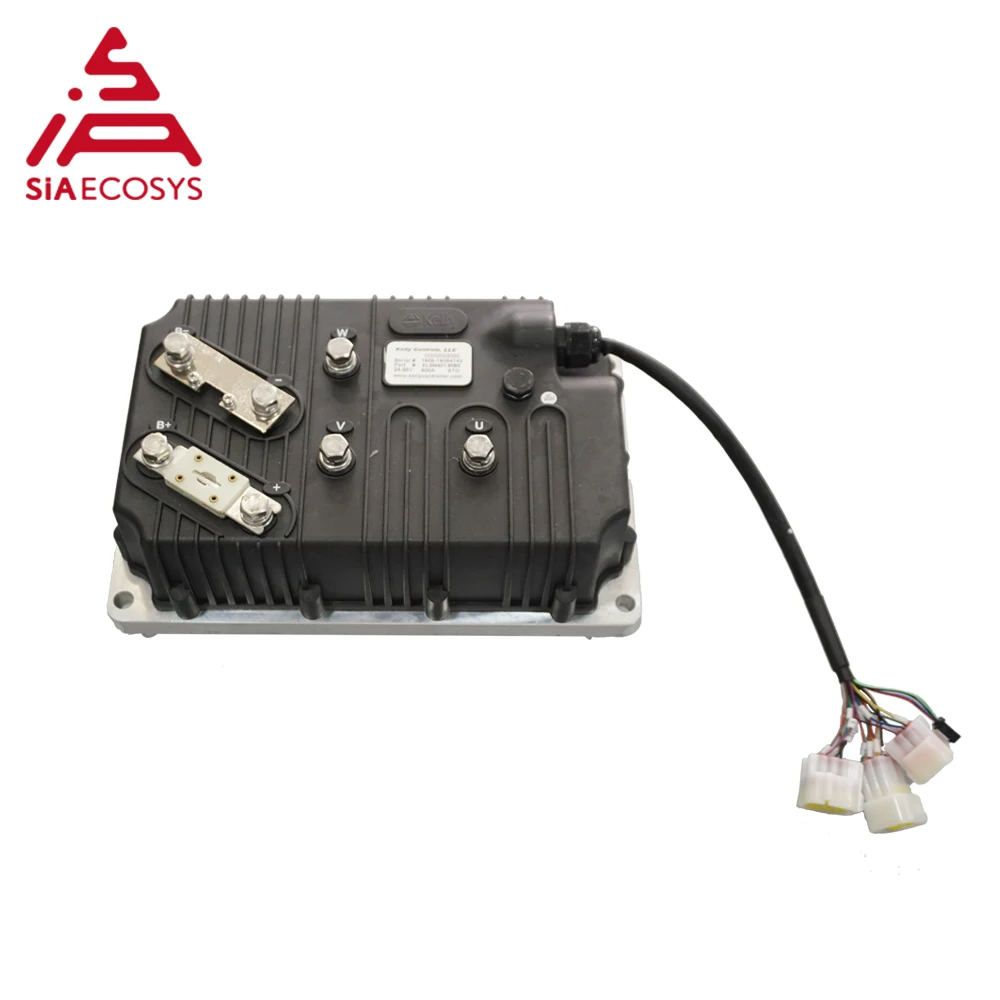

QS KLS96601-8080H 24в-96в, 600А синусоидальный бесщеточный контроллер двигателя без изоляции для мотора в колесах

Келли контроллер без изоляции QSKLS96601-8080H синусоидальный волновой контроллер 600A, для QS в Мотор Ступицы Колеса

Это специальный дизайн для QS BLDC контроллер двигателя для конверсионных комплектов, который может сочетаться с QS мотор эпицентра номинальной мощности 8000 Вт-12000 Вт.

Если вам нужны другие модели, пожалуйста, свяжитесь с продавцом, чтобы получить решение.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемый по USB и bluetooth(По умолчанию bluetooth отсутствует)

5).Гарантия качества (как правило, нет проблем после продажи)

Описание товара

1. Спецификация

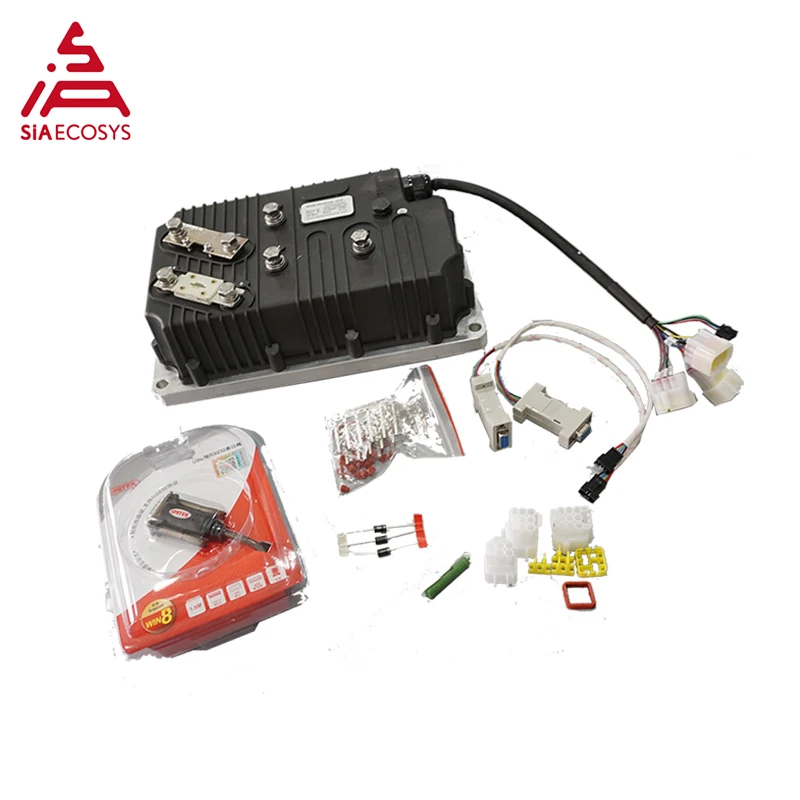

1. Контроллер синусоидальной волны, программируемый, с функцией regen 2. Ограничение тока двигателя, 20 секунд: 600A 3. Предел тока двигателя, непрерывный: 240A 4. Термический зонд: KTY83-122 5. Включая один контроллер + usb-кабель конвертера + подходящую вилку 6. Размер контроллера: 288 мм * 188 мм * 92 мм 7. Вес нетто: 6,0 кг 8. Водонепроницаемый IP66 9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); Может поддерживать Can-bus 10. Номинальное напряжение: 24 В ~ 96 в; Рабочее напряжение: 24 В ~ 120 в

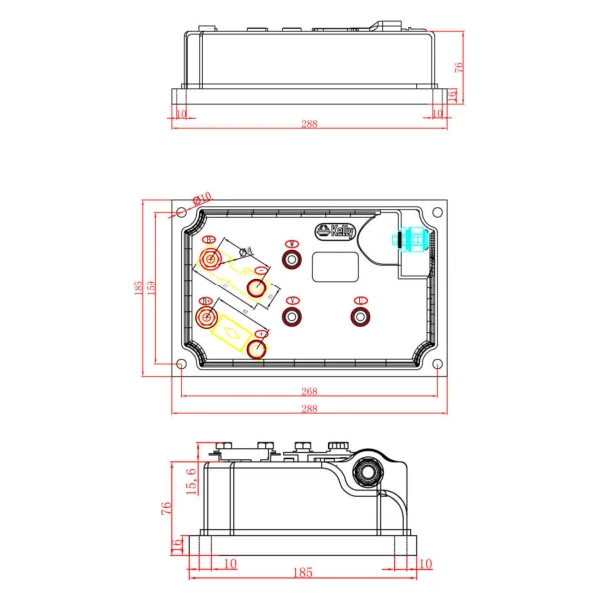

2. Чертеж контроллера:

3. КИнтерфейс программного обеспечения контроллера elly

Вот четкий и простой интерфейс программного обеспечения регулировки.

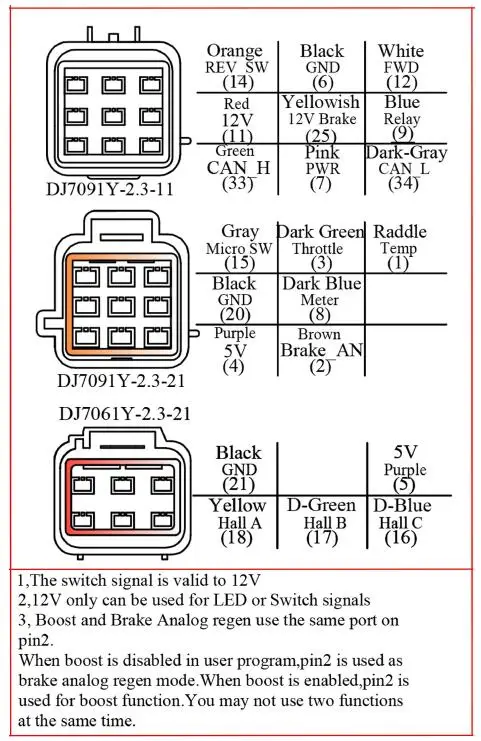

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый (6) RTN: возврат сигнала или возврат источника питания. Черный (12) FWD: белый переключатель (11) 12В: 12в источник красного цвета (25) 12В тормозной переключатель. Желтовато-желтоватый (9) реле: Драйвер главного контактора. Синий (33)CAN-H: зеленый (опционально) (7) ШИМ: блок питания контроллера (вход). Розовый (34)CAN-L: темно-серый (опционально)

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) Температура: датчик температуры двигателя. Раддл.

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-синий

(4) 5 В: 5 В выходная мощность,

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность,

(18) зал А: фаза зала А. Желтый (17) зал B: фаза зала B. Темно-зеленый (16) зал C: фаза зала C. Темно-синий

Примечания: 1. Все контакты RTN соединены внутри. 2. Функция счетчика заключается в копировании любого из датчиков Холла. 3. Переключатель на 12 В активен. Открытый переключатель неактивен.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Контроллер может общаться с приложением для телефона.

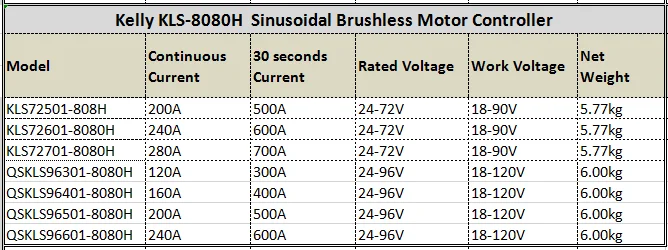

Больше контроллеров для справки:
