6N2 + 6P14 прекрасный звук Dynaco усилитель push-pull линейный усилитель, плата стерео LG279B
Двухтактный усилитель Dynaco с прекрасным звуком.
Трубки Dynaco linege 6P14, 6N2 усиливают инвертирующий двухтактный выход, нажимные трубки 6P14, 6 Трубок спроектированы на плате для легкой установки.
Схема Dynaco имеет классический и продуманный дизайн. Трубка 6N2 имеет две функции, которые являются одновременно усилением напряжения и автоматической Инверсией баланса, а резистор 8,2 K является завершающим штрихом. Этот резистор представляет собой не только сопротивление смещения катода 6N2, но и представляет собой обратное с вторичным выходным трансформатором, фазовый хвост также является резистором отрицательотзывы петли! Одна работа и три задания, не только сохраняют детали, но и уменьшают дополнительный шум и искажение деталей.
Силовой каскад имеет стандартную структуру, выходная мощность может достигать 10 Вт, и качество звука превосходное!


На плате усилителя необходимо внешне нажать источник питания и трансформатор. Блок питания отфильтрован CRC. S / N всей машины можно взвешивать до-107 дБ A (абсолютное остаточное напряжение шума 160 УФ). Низкий уровень шума в основном близко к динамику, чтобы остановить небольшой шум. Если используется Индуктивная фильтрация, она нанесет глазурь на торт.

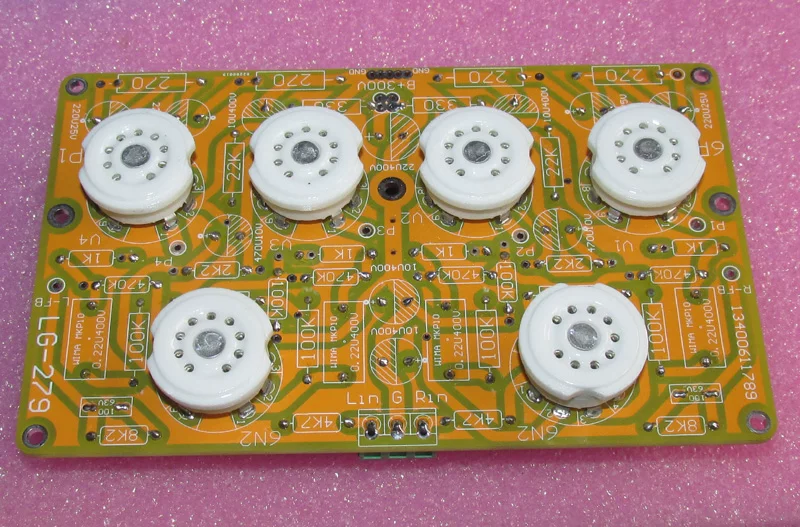

Изысканная двухсторонняя Стекловолоконная панель FR4, размер платы 148 × 91 мм, толщина платы 2 мм. На плате указаны такие параметры, как сопротивление, емкость, напряжение и порт. Отличная производительность цепи, разумная проводка, бесшумная линия. До тех пор, пока проводка правильная, одноразовый успех-это быстрый путь к успеху.
Дизайн компонентного шага, шага основания трубки и размера отверстия для ног является разумным, подходит для больших и малых силовых Резисторов и конденсаторов. Электронные трубчатые сиденья предназначены для двойного использования, а компоненты сопротивления-емкости можно собирать и сваривать с обеих сторон.
Электронные трубчатые сиденья имеют круглые отверстия для ног и отверстия для плоских ног. Плоские отверстия легче сварить, чем круглые отверстия для ног, и не протекают олово. Они подходят для различных электронных трубок «сделай сам» схем.
Сборка посеребренных керамические трубчатые гнезда, импортные отечественные прецизионные пятикольцевые Металлические пленочные резисторы, рубины и другие электролизы, немецкий конденсатор WIMA cross-connect и другие компоненты.
Двусторонний символ элемента сопротивления-емкости может быть собран с обеих сторон, а трубка может быть установлена на открытом воздухе. Примечание: основание трубки должно быть собрано в соответствии с символами, и его нельзя отменить.
Подробная идентификация порта на плате, а вход, выход отзывы, источник питания, выходной трансформатор, порт проводки катодной обратной связи, нить накала и т. д. подробно обозначены, И монтажная проводка проста и не сложна.
Примечание: P1 и P3 на плате расположены верхние трубки, а P2 и P4-нижние трубки. Потенциометра громкости и источника питания нет на плате, и их необходимо собирать отдельно. Вторичный полюс выходного трансформатора должен быть заземлен, а фаза выходного трансформатора не должна быть неправильно подключена.

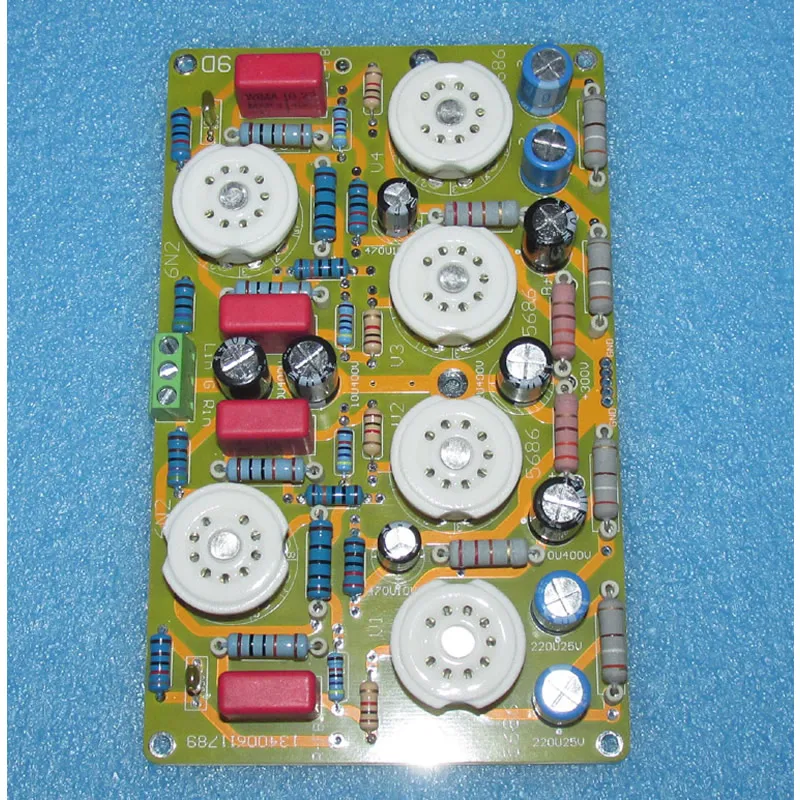

Готовая плата LG279B не включает положительную установку труб.
Законченная плата LG279B не включает обратную установку трубки, и электронная трубка может быть открыта.

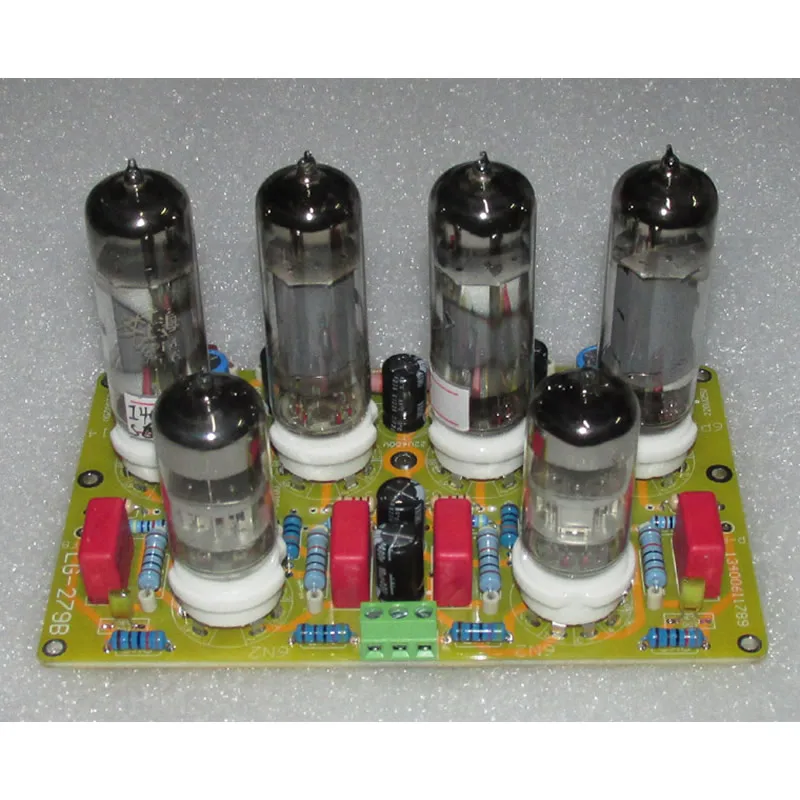

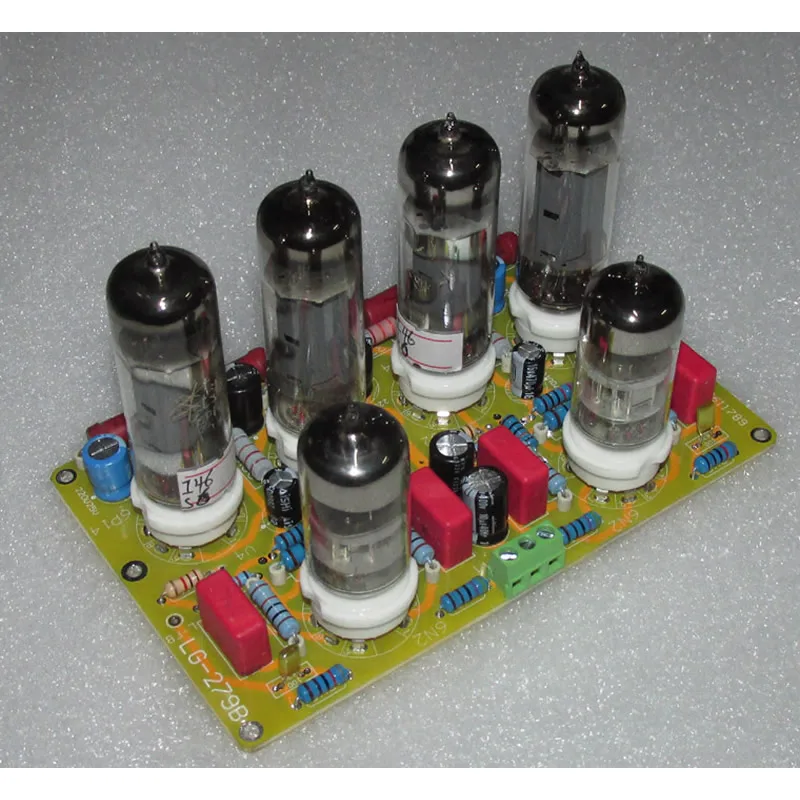

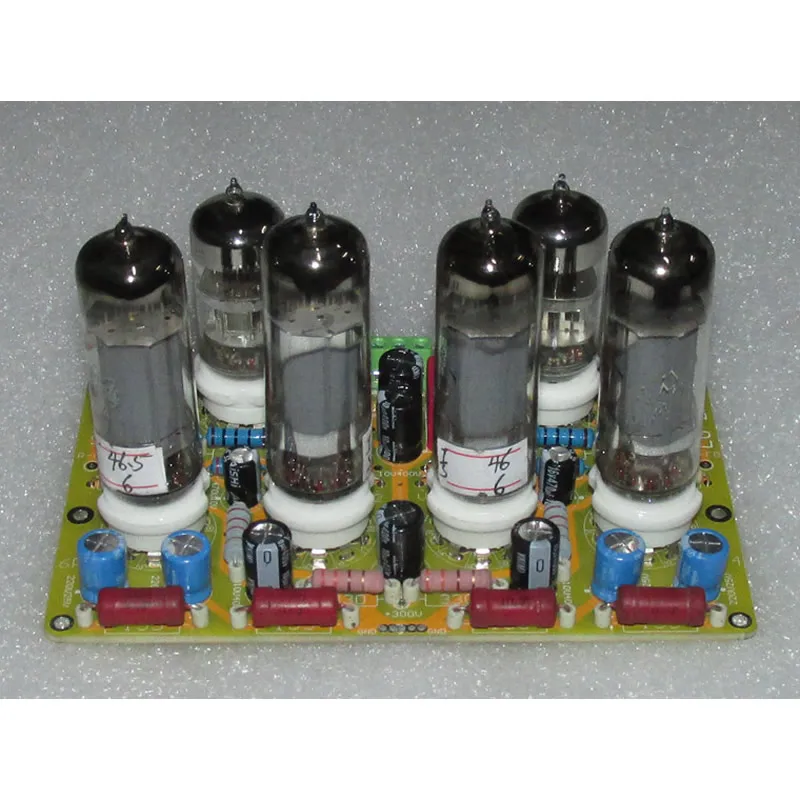

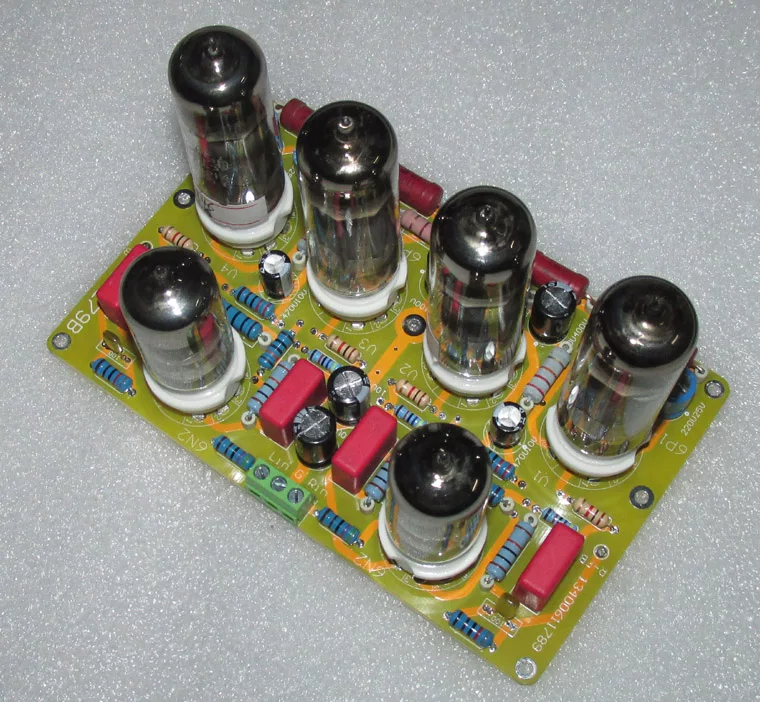

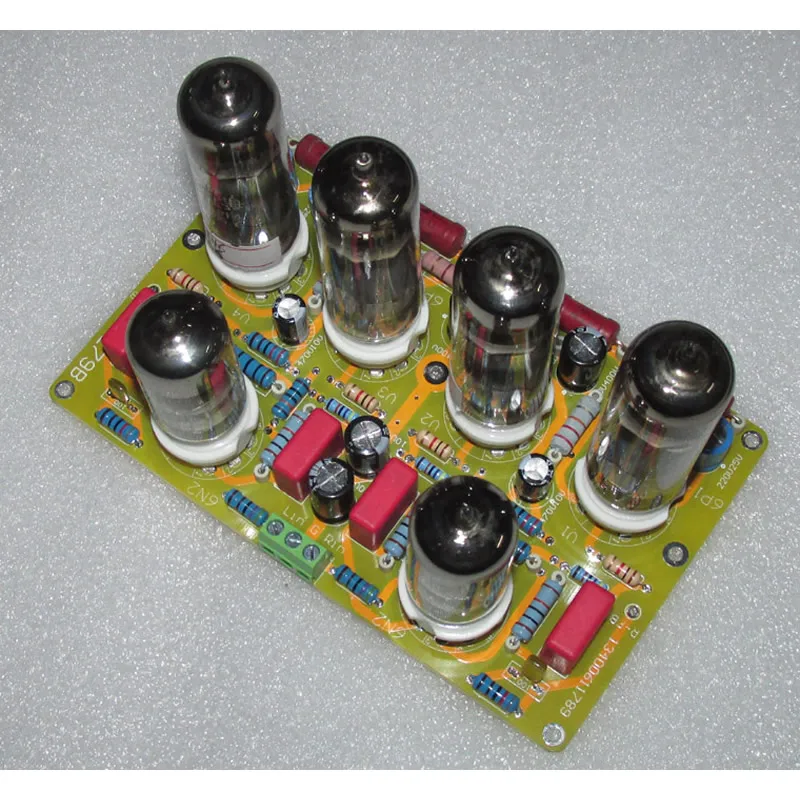

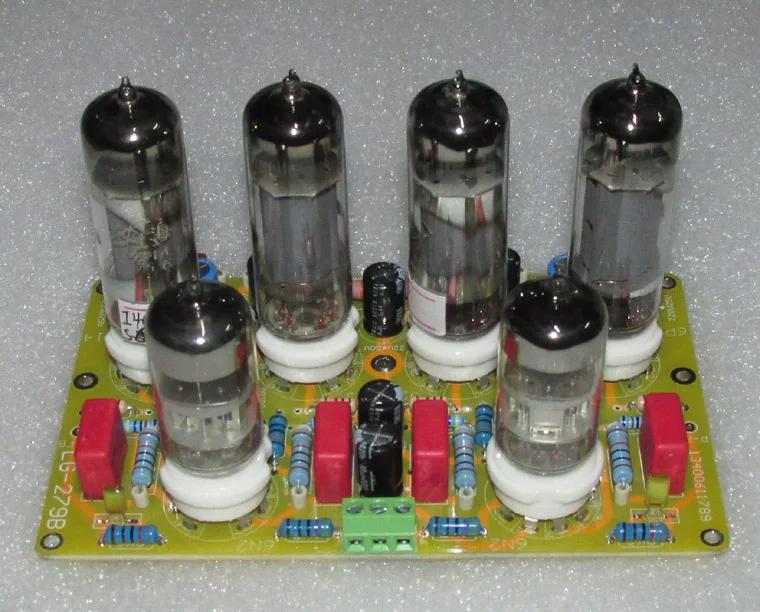

Законченная плата LG279B включает в себя положительную установку трубки.

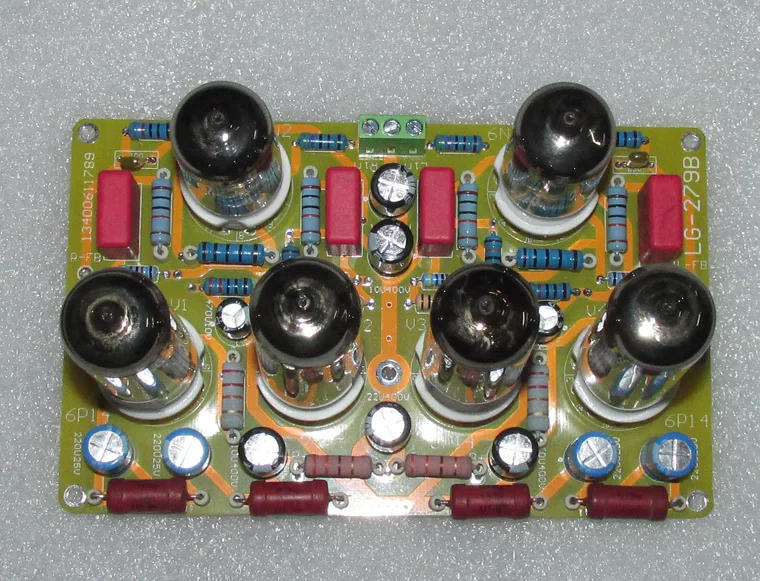

Законченная плата LG279B включает обратную установку электронной трубки, электронная трубка может быть открыта.
Подтверждение: компоненты, готовые бренды, модели и спецификации некоторых компонентов будут немного отличаться из-за разных партий компонентов в сборке на готовой плате. Некоторые компоненты печатной платы представляют собой бывшие в употреблении изделия, а проверка готовой платы продается в обычном режиме.
