DIN-рейка Modbus RS485 последовательный порт к EthernetWi-Fi преобразователь двунаправленная Прозрачная передача между RS485 и RJ45

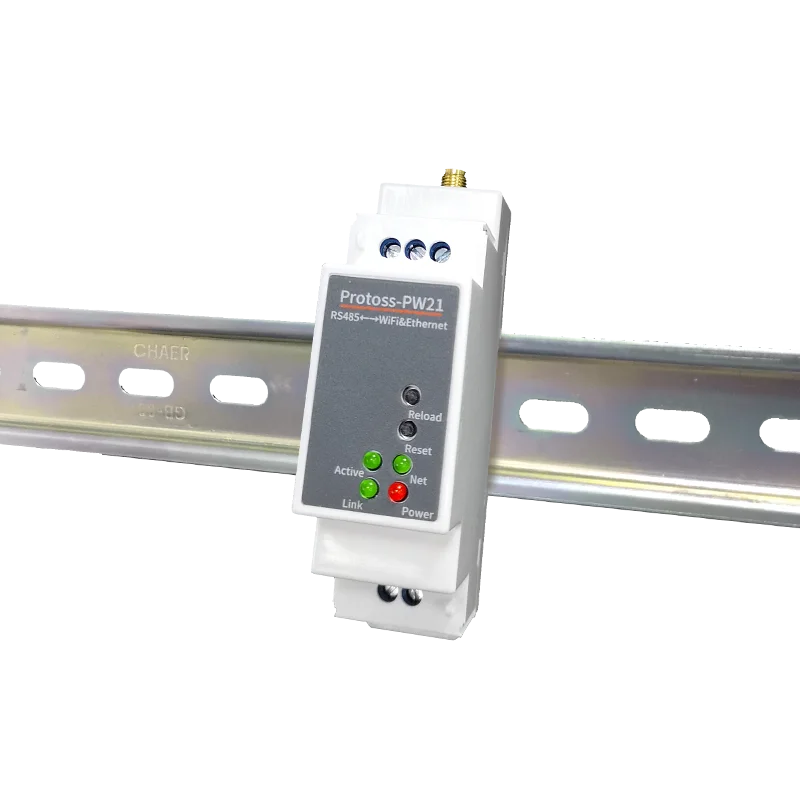

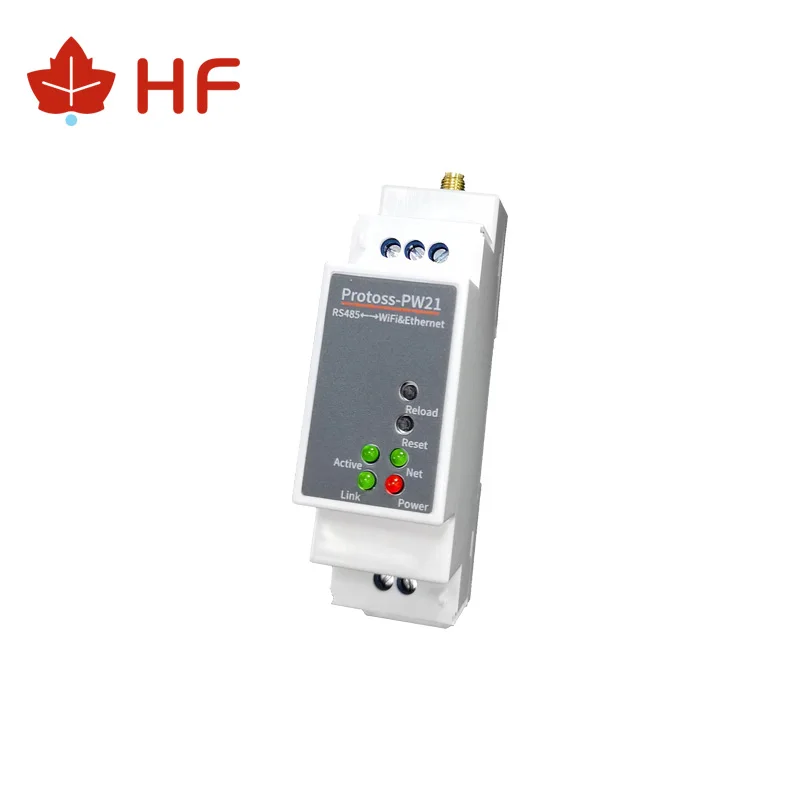

Высокая Летающая Protoss-PW21 RS485 Проводная к Wi-Fi Ethernet Беспроводная последовательная Серверная рейка DTU

Общее описание

Protoss-PW21 обеспечивает интерфейс RS485 для подключения Ethernet/Wi-Fi для веб-подключения любого устройства. Protoss-PW21 интегрировать TCP/IP контроллер, память, 10/100 м Ethernet трансивер, высокоскоростной последовательный порт и интегрирует полностью Разработанный TCP/IP сетевой стек и ОС eCos. Protoss-PW21also включает встроенный веб-сервер, используемый для удаленной настройки, мониторинга или устранения неполадок подключенного устройства.

Protoss-PW21 с использованием высокоинтегрированной аппаратной и программной платформы. Он был оптимизирован для всех видов применения в промышленном управлении, умной сети, персональных медицинских приложений и дистанционного управления, которые имеют более низкую скорость передачи данных, а также передачи или получения данных на редкой основе.

Обзор характеристика

MCU с 4 Мб флэш-памяти и 8 Мб SRAM. Работает на eCos Поддержка протокола TCP/UDP/MQTT/HTTP/WebSocket Поддержка Modbus TCP к RTU, функция Modbus Master Поддержка RS485 для преобразования Ethernet/Wi-Fi, последовательная скорость до 230400 bps Поддержка режима STA/AP + STA Поддержка маршрутизатора или мостового сетевого режима работы. Поддержка 10/100M Ethernet автоматического согласования Поддержка простой конфигурации через веб-интерфейс или инструмент IOTService для ПК Поддержка протокола безопасности, такого как TLS/AES/DES3 Поддержка веб-обновления OTA Wirelss Несколько типов различных входов питания

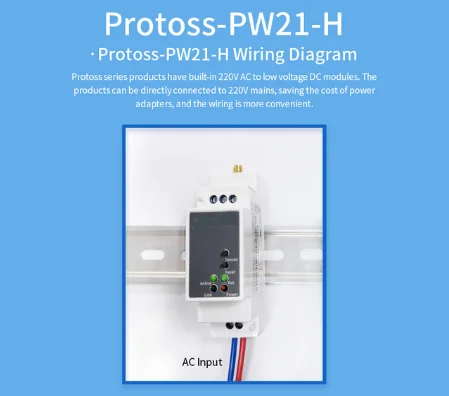

Protoss-PW11-H:100 ~ 240VAC @ 50 ~ 60 Гц

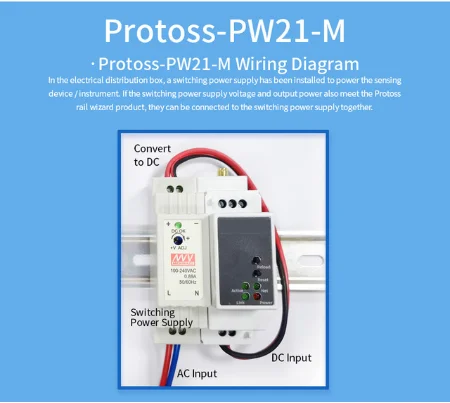

Protoss-PW11-M:9 ~ 48VDC @ 1A

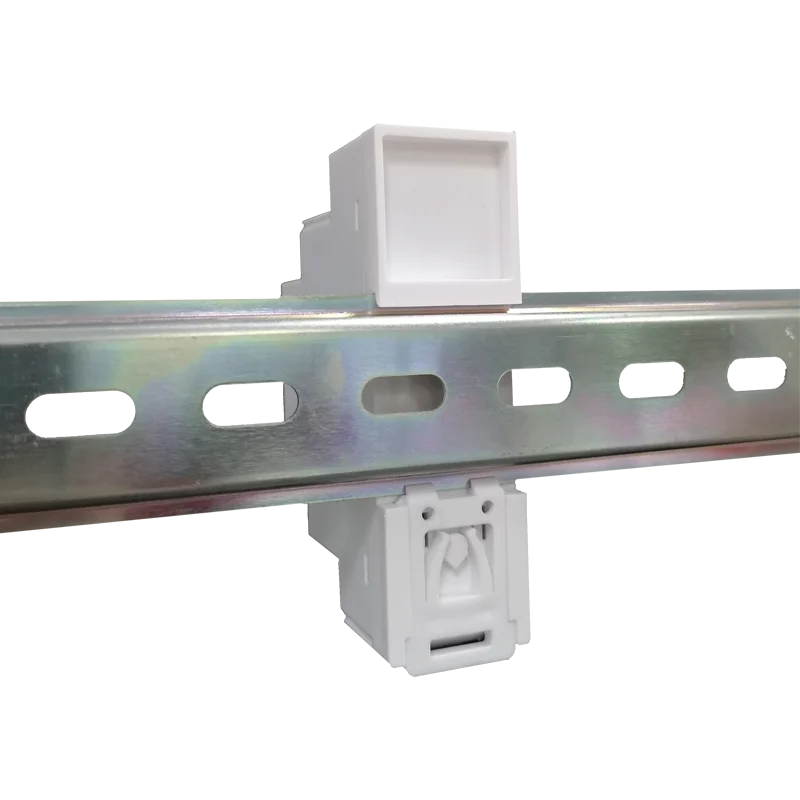

Размер: 102,03x64,95x27,50 мм (Д x Ш x В) ,C45 рельсовая установка



Protoss-PW21 Технические характеристики

Процессор 160 МГц Основная частота 448KB Флэш-память 4 Мб SDRAM (синхронное динамическое ОЗУ) 8 Мб Операционная система ECos Сетевой протокол TCP/UDP/MQTT/WebSocket/HTTP/Modbus TCP Протокол безопасности TLS v1.2 AES 128Bit DES3 Сетевом режиме STA/AP/STA + AP Передача Мощность 802.11b: + 18dBm (макс.) 802,11 г: + 16 дБм (макс.) 802.11n: + 15dBm (макс.) Чувствительность приемника 802.11b: -89dBm 802,11g: -81dBm 802.11n: -71dBm Wi-Fi безопасности WEP64/WEP128/TKIP/ AES Порты и разъёмы номер 1 RS485 Скорость передачи информации в 7,8 Стоп-бит 1,2 Проверьте Бит Нет, даже, нечетный Скорость передачи данных TTL:600bps ~ 230400 bps Потока Управление Программное обеспечение для управления потоком Xon/ Xoff Конфигурация Веб CLI XML импорт Telnet IOTService ПК программное обеспечение Размеры 102,03x64,95x27,50 мм Температура хранения. -45 ~ 105 °C, 5 ~ 95% относительной влажности Вход Напряжение Protoss-PW21-H: 100 ~ 240VAC @ 50 ~ 60 Гц Protoss-PW21-M: 9 ~ 48VDC @ 1A Рабочий ток ~ 200mA Мощность <700 мВт Wi-Fi Стандартный 802,11 b/g/n Рабочая температура. -40 ~ 85 °C
