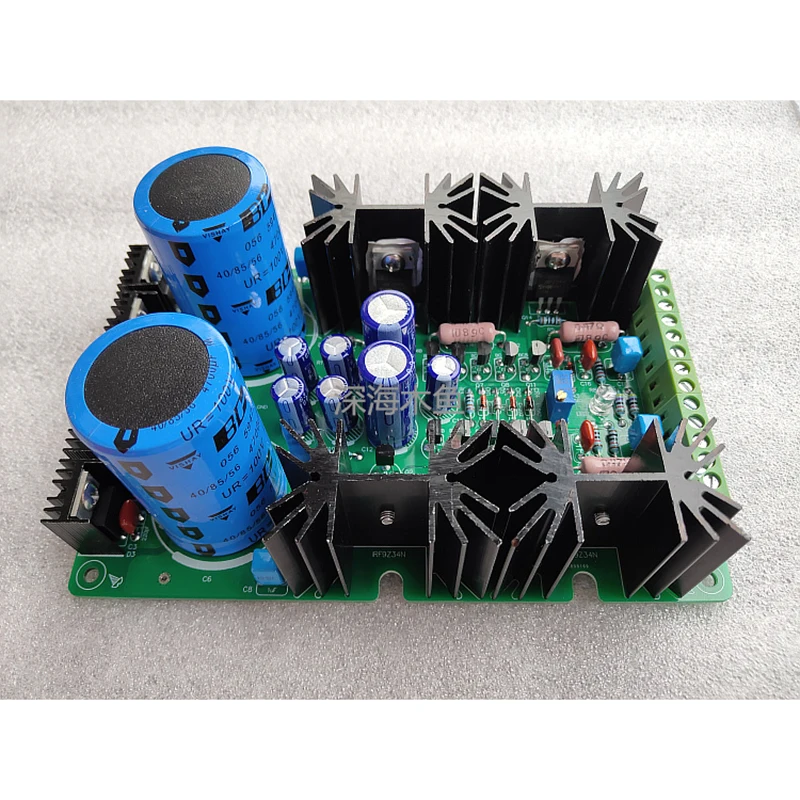

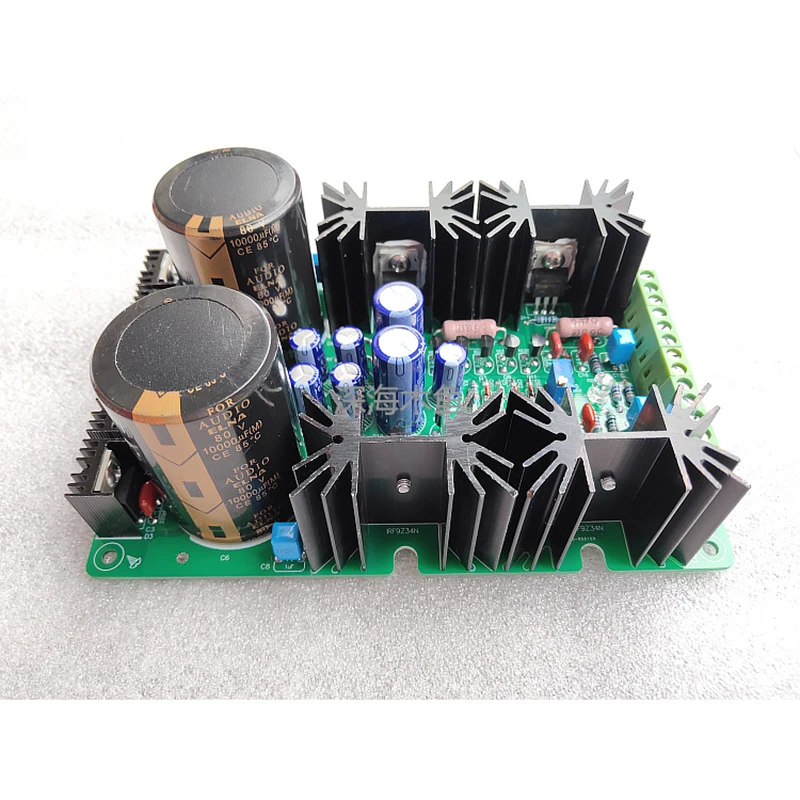

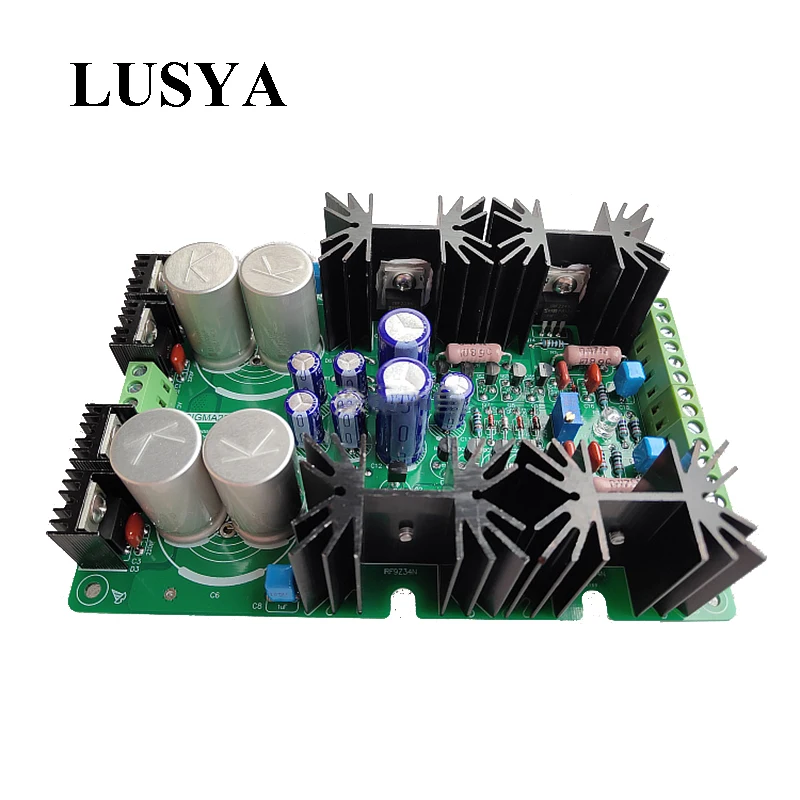

Наборы для самостоятельной сборки Lusya sigma22, регулятор напряжения для ЦАП, источник питания для наушников, B6-003
3 441,02₽
3 564,61₽ -3.47%
В наличии!
LusyaTechnology Store - Надежность 94.25%
Более 9296 подписчиков, дата открытия магазина 18.03.2011
- Положительные оценки: 95% (1709)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 13.09.2024
Связь между R10 и значением выходного напряжения заключается в следующем:
Выходное напряжение R10 значение Диод Зенера (D5)
± 36 В 4,99 K BZX55C12 (12 В)
± 30 в 6,81 K BZX55C12 (12 В)
± 27 в 7,87 K BZX55C12 (12 В)
± 24 в 10K BZX55C12 (12 В)

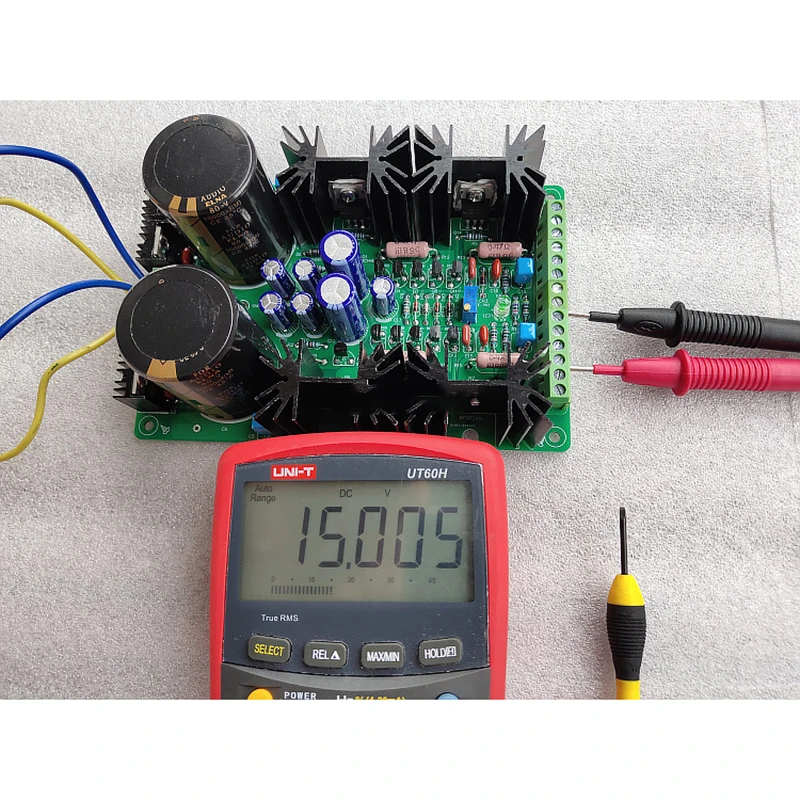

± 15 в 39,2 K BZX55C12 (12 В)
± 12 В не установлен BZX55C12 (12 В)
± 9 в не установлен BZX55C9V1 (9,1 В)
± 5 в не установлен BZX55C5V1 (5,1 В) или LM336-5.0 (не используется ADJ pin)
1. Этот комплект SIGMA22 (Сигма) подходит только для игроков, которые имеют определенную электронную основу и навыки пайки
2. Из-за различных партий закупок некоторые компоненты будут заменены без предварительного уведомления в целях обеспечения качества.
3. Этот комплект не включает шасси, силовой трансформатор и большой резервуар для воды, фильтр, электролитический конденсатор.
4. Размер печатной платы SIGMA22 150*100 мм
5. Когда R10 10K, выходное напряжение составляет 23 ~ 24 В (что также является выходным напряжением по умолчанию этого комплекта), и предусмотрена дополнительная регулировка 50K 3296.
6. Питание платы напряжением переменного тока не должно превышать 35 В переменного тока.
7. Для других напряжений на выходе есть правило, что при нагрузке перепад напряжения около 9-10 В должен поддерживаться через mosfet.

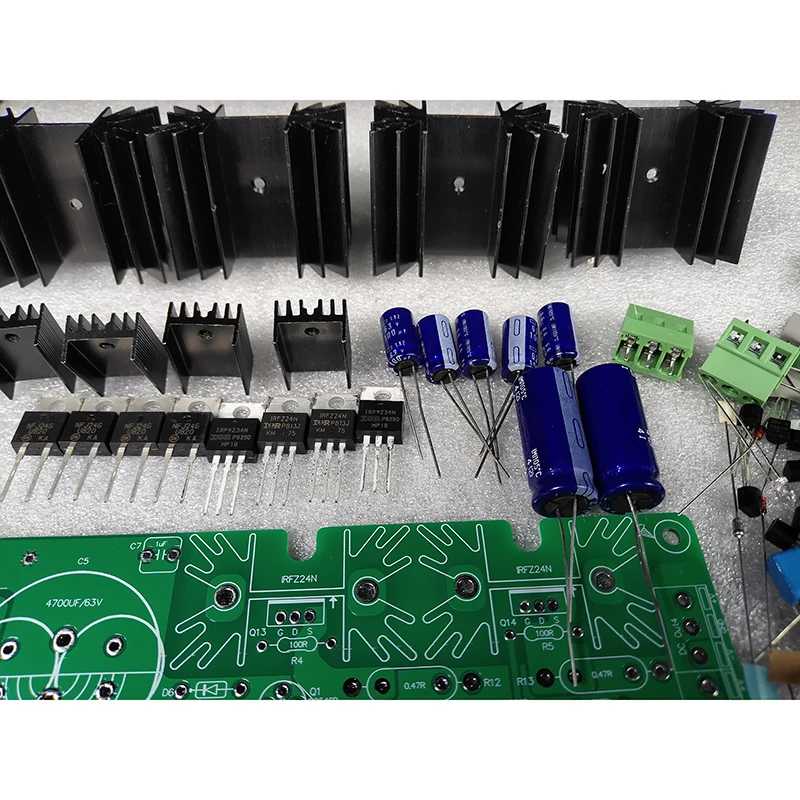

8. Данный комплект содержит изоляционный лист, используемый для трубки регулировки мощности (он не может быть изолирован) и частицы изоляции, и оснащен 8 винтами из нержавеющей стали.
9. Если в шасси установлен выпрямительный диод и регулировочная трубка и в качестве радиатора используется Нижняя оболочка шасси, все они должны быть изолированы, иначе трубка сгорит!
10. Для удобства игроков предусмотрен один регулятор напряжения 5V и 12V.

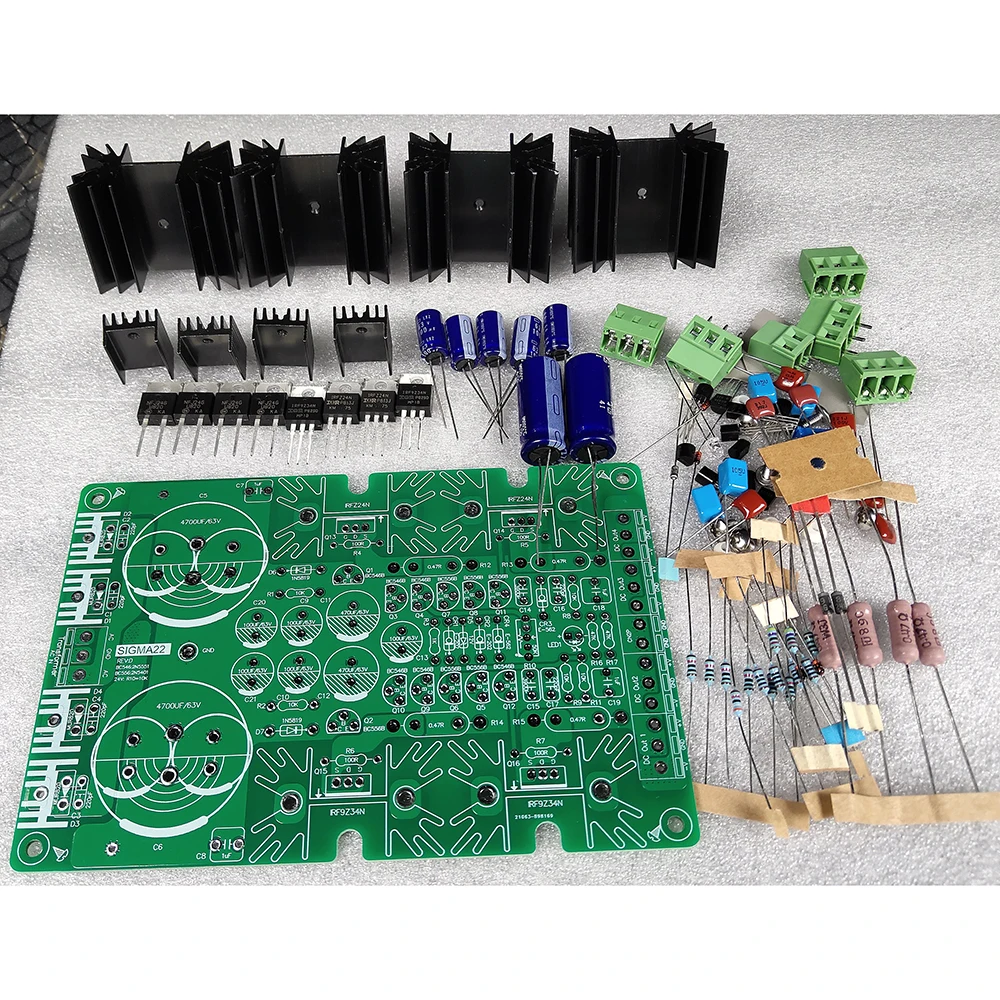

Наборы для поделок 1 шт.Доска
