Обзор
CL-1001-модуль для измерения скорости радара 24 ГГц с высоким коэффициентом усиления и узким лучом. Измерение скорости достигается за счет эффекта доплеровского движения, а точность измерения скорости может достигать 1 км/ч, что может быть пригодно для таких приложений, как радар скорости движения и отображение скорости автомобиля.
Индекс параметров
◆ Частотный диапазон: 24,125 ГГц +-125 МГц
◆ Расстояние обнаружения: движущиеся транспортные средства, тележки> 150 метров, тележки> 100 метров.
◆ Поддержка интерфейса RS232 и RS485 (скорость передачи 9600 бит/с)
◆ Диапазон измерения скорости 1 км-300 км
◆ Погрешность измерения скорости не превышает + -1 км ч (когда угол между направлением движения и азимутом луча радара равен нулю градусов)
◆ Напряжение: 9-24 В, ток: 220 мА при 12 В
◆ Излучаемая мощность (EIRP): 22 дБм
◆ Угол антенны: 26 ° x 13 °
◆ Размер датчика: 70*66*10 мм

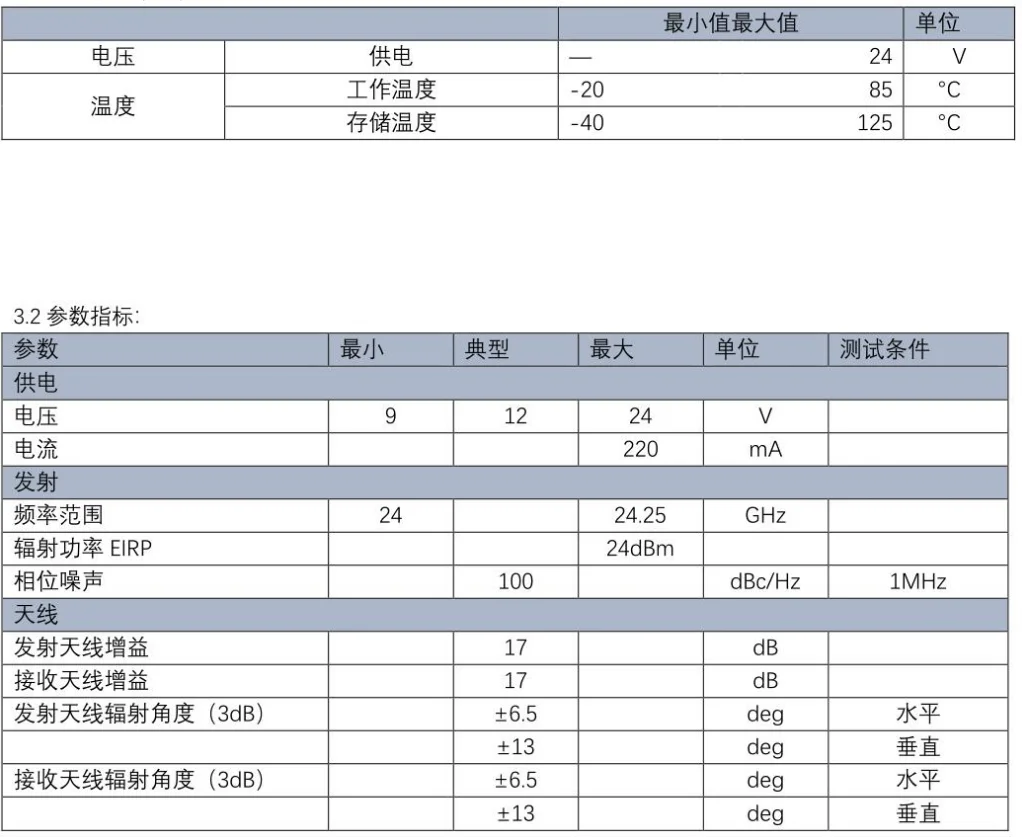

Показатели эффективности

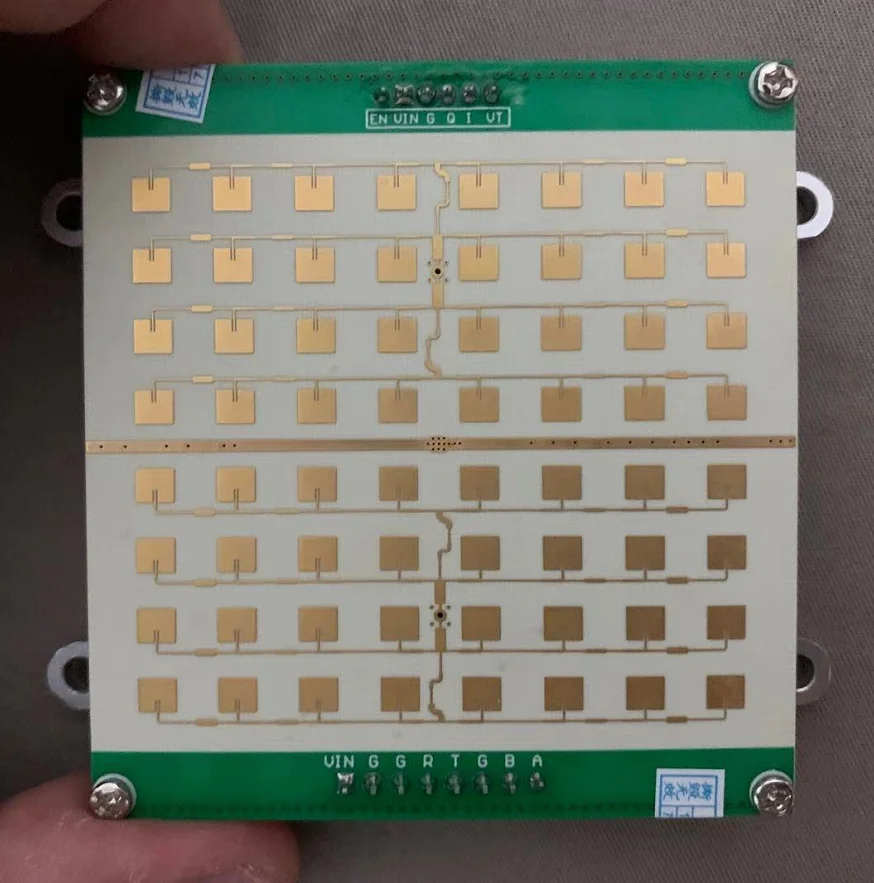

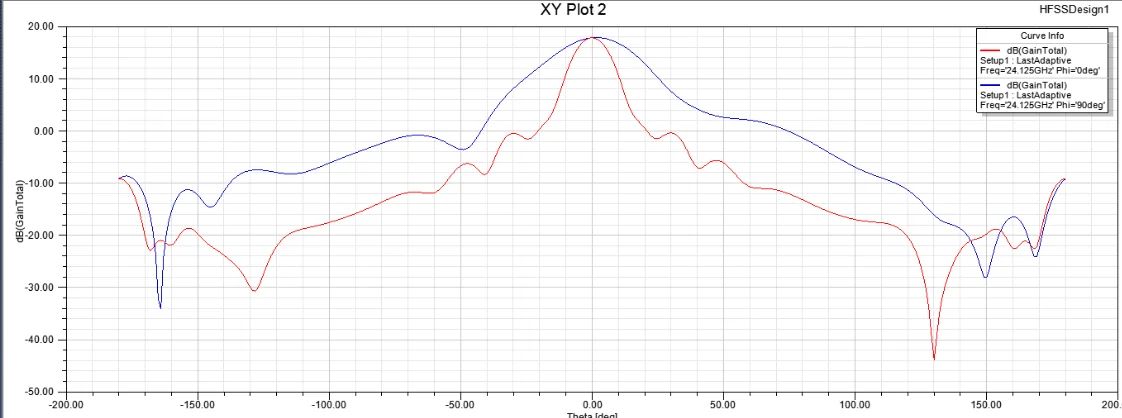

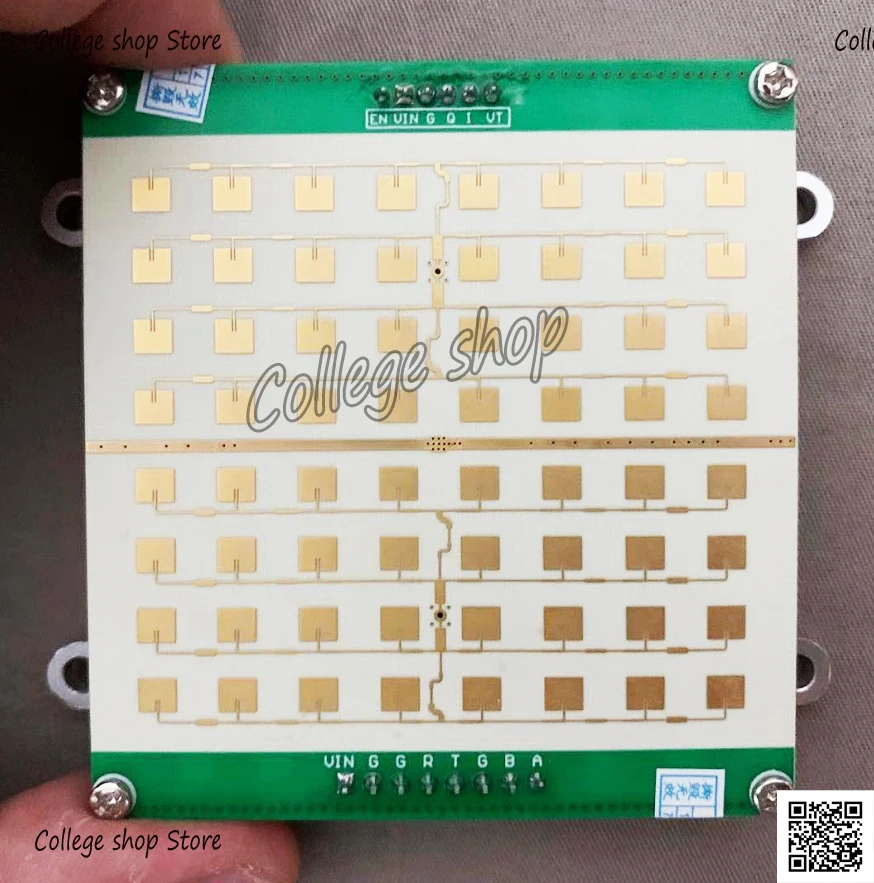

TX & RXРисунок антенны
Описание протокола связи
Формат вывода данных скорости RS232 (скорость передачи 9600 бит/с 9 байт на кадр пакет данных)
1: Приходите к цели
V (asci) + (асци) сотни (асци) десятки (асци) единицы (асци) Десятичная точка (асци) десятичная (асци) 0X0D0D0A
2: перейти к цели
V (асци)-(асци) сотни (асци) десятки (асци) Десятичная точка (асци) 0X0D0D0A
RS485 формат вывода данных скорости (скорость передачи 9600bp5 4 байта на кадр пакет данных)
Данные о целевой скорости: 0XFC0 XFA sum0x00
Перейдите к данным целевой скорости; 0XFB OXFD sum0x00
Примечание 1: sum-это диапазон данных значения скорости 0X01-0XF0 (соответствует диапазону скорости 1-240 км/ч)
Команда настройки параметров радара (можно установить только через RS232, скорость передачи 9600 бит/с)
Команда A: 0x430x460x01 aa bb cc 0x0d0x0a
Примечание 1: aa-это нижний предел диапазона скорости (Заводское значение по умолчанию 0x01)
Если a установлено на 0x05, скорость менее 5 км/ч не будет обнаружена и выводится
Примечание 2: bb-Компенсация угла между центром оси пучка радара и движением движущейся цели (транспортное средство) (Заводское значение по умолчанию 0x00)
Если bb установлен в 0x0a, угол компенсации угла составляет 10 градусов
Примечание 3: cc-это диапазон настройки чувствительности радара 0x00-0x70 (Заводское значение по умолчанию 0x00)
Чем меньше значение cc, тем выше чувствительность, то есть, чем больше расстояние обнаружения (плохая защита от помех)
Чем больше значение cc, тем ниже чувствительность, т. Е. Чем ближе расстояние обнаружения (сильная защита от помех)
Если рядом с датчиком радара есть сильная радиопередающая антенна или коэффициент пульсации радара сенсора относительно велик
Помехи должны соответствующим образом увеличить значение cc для улучшения защиты от помех. Пожалуйста, выбирайте в соответствии с условиями применения)
Команда B: 0x430x460x02 время Мода M / I 0x0d0x0a
Мод 0x00, цель обнаруживается и выводится
Мод 0X01 предназначен только для вывода на определение цели
Мод 0x02 только для выхода целевого обнаружения
Мод-режим тестирования измерений 0X03 (коэффициент антивибрационных помех команды C недопустим для этого режима)
Чем больше значение времени, тем меньше количество раз, когда датчик радара может измерять скорость в секунду (по умолчанию завод-0x00, а отклик составляет около 22 кадров в секунду)
M / I-0x00, единица скорости-км/ч
M / I-0x01, единица скорости-миля/час
Команда C: 0x430x460x03XU0x000x000x0d0xOa
Диапазон коэффициента защиты от помех от вибрации XU составляет 0x00 -- 0x70 (по умолчанию 0x00)
Примечание: помехи от вибрации обычно относятся к небольшим движущимся мишеням «приближающимся и движущимся» (например, к произношению динамика или самому монтажному кронштейну датчика радара).
Вибрация или помехи от электрического вентилятора); Чем больше диапазон значений XU, тем больше вибрация, но легко пропустить короткие движения
Цель спорта, пожалуйста, отрегулируйте в соответствии со сценарием применения
Меры предосторожности
В этот модуль не входит корпус, который должен быть разработан заказчиком. Конструкция корпуса (радома) состоит в следующем:
Примечание 8 � 6. Не используйте металлические материалы на поверхности антенны
8,6 не используйте краски или краски, содержащие частицы металла или углерода на поверхности антенны
8,6 расстояние между радомой и микроволновой антенной должно быть> = 10 мм
8,6 лучший материал-ПК или АБС, также доступны другие PBT и PLA.
8,6 лучшая толщина радомы 3-4 мм
8,6 относительное движение (т. Е. Следует избегать вибрации) между микроволновой антенной и радомом, чтобы предотвратить помехи от влияния на конечный результат измерения

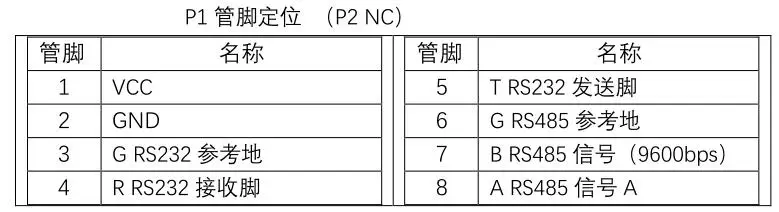

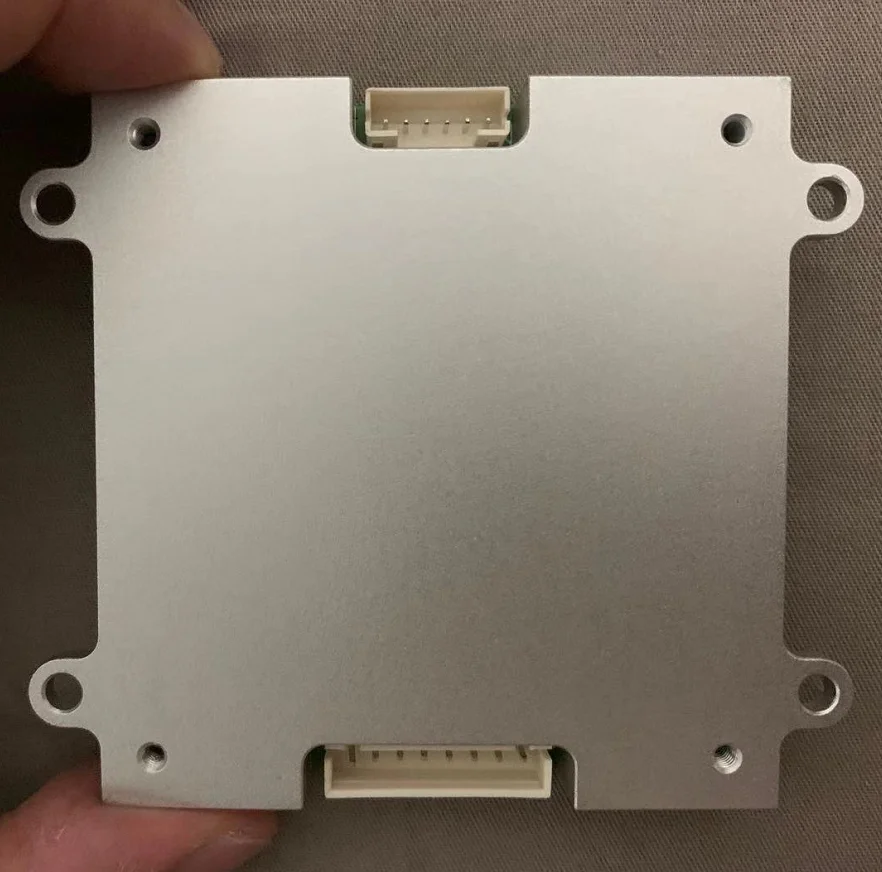

Информация об интерфейсе

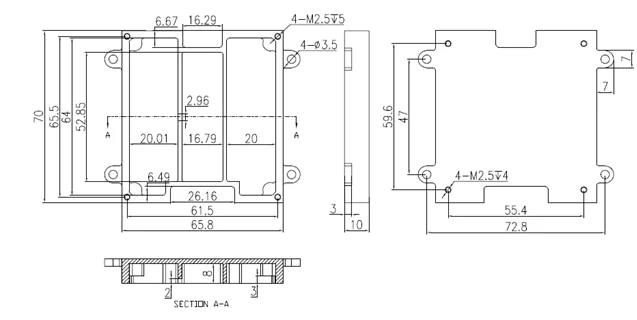

Размер
