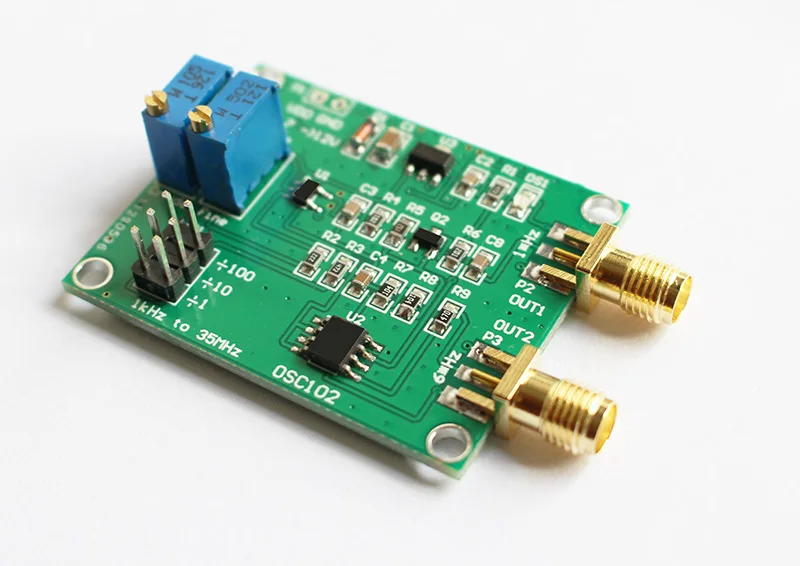

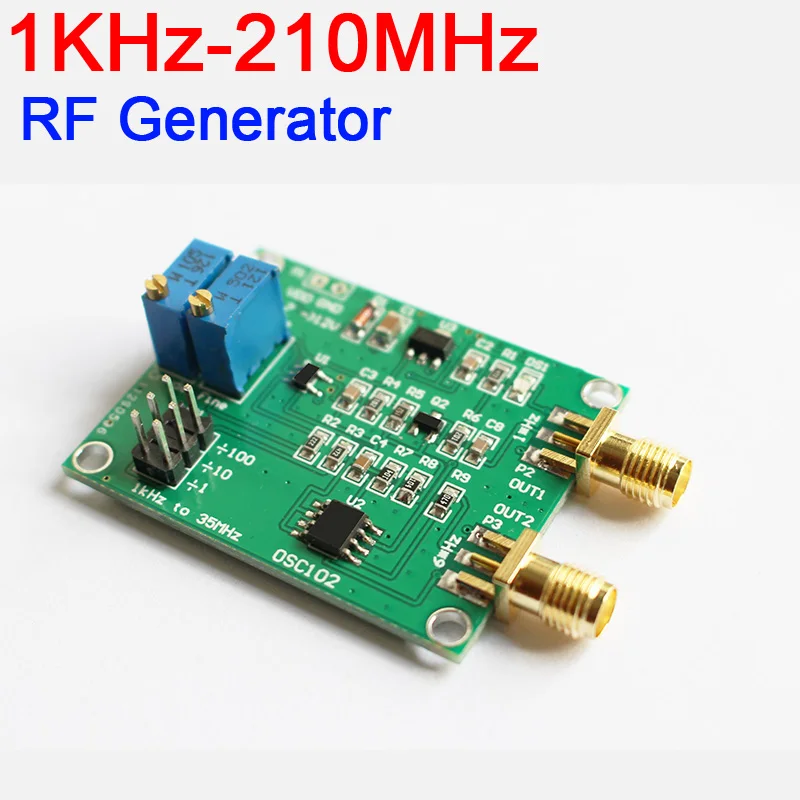

Модуль Применение:● Генератор импульсных сигналов;● Генератор радиочастотного сигнала;● Генератор часового сигнала;

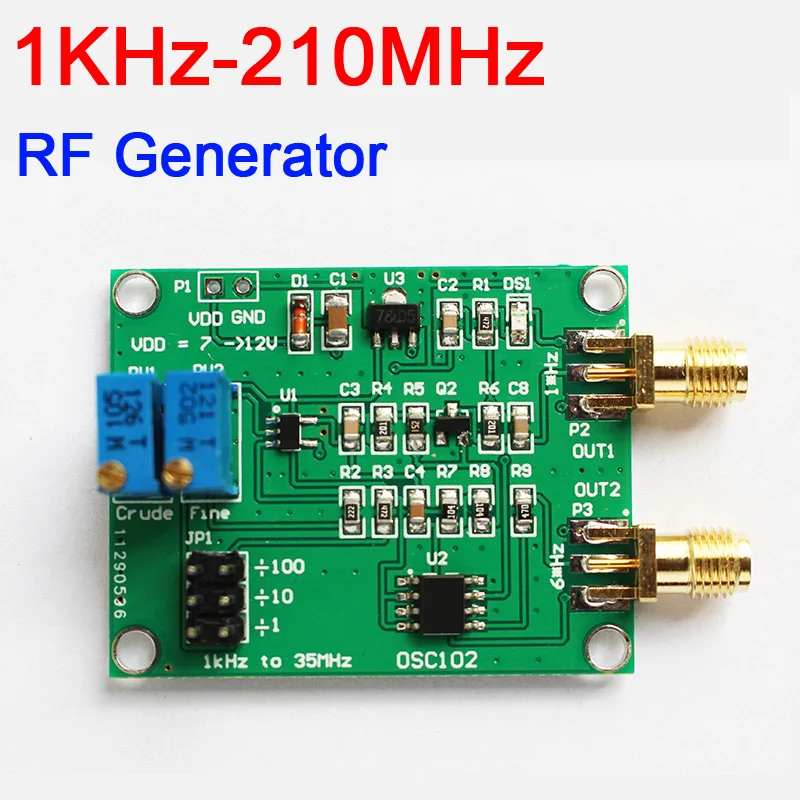

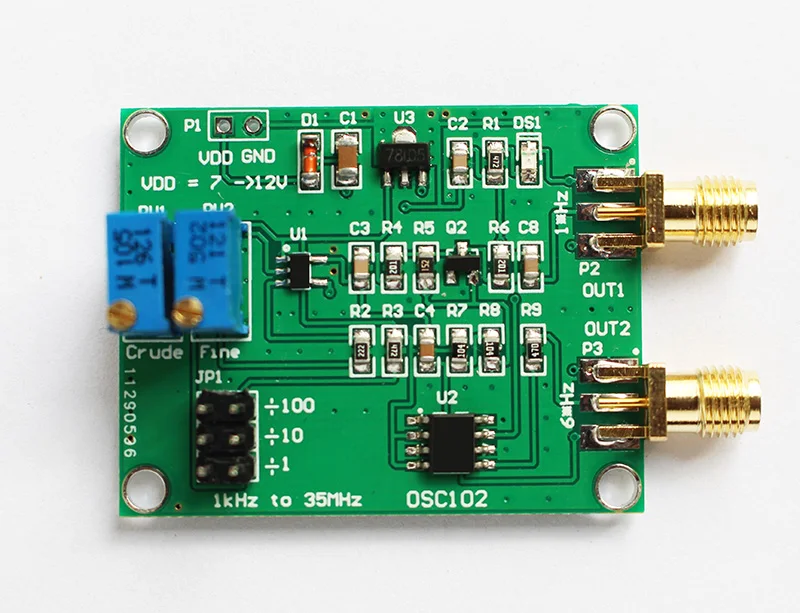

P1 разъем питанияVDD: положительный источник питания (ток 7-12 В, <50 мА)GND: отрицательное питание
P2 выходной интерфейс (OUT1): Одноразовая частота импульсного сигнала на выходе (диапазон: 1 кГц ~ 35 МГц).P3 выходной интерфейс (OUT2): шесть-частота импульса выходного сигнала (диапазон: 1,8 МГц ~ 210 МГц).
Штырь JP1: Выберите три различных коэффициента деления частоты (/ 100, / 10, / 1)
Потенциометр RW1: частота грубой регулировки.Потенциометр RW2: Точная настройка частоты.
Размер модуля: 45*35*20 мм, длина * ширина * высота.Вес модуля: 14 г.
