Светодиодный усилитель Bluetooth Canton Tower DIY Kit
Ссылка для загрузки инструкции:Http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/GY17673.pdf
1. Введение:

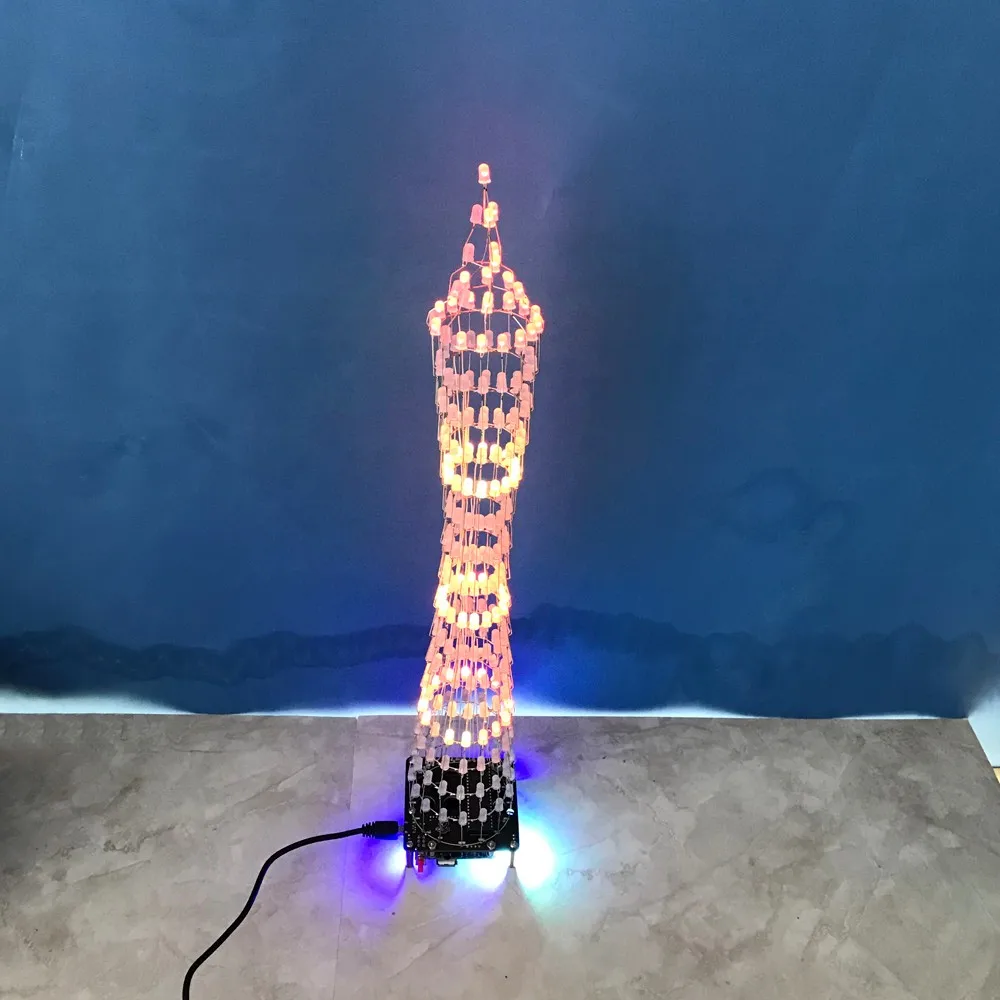

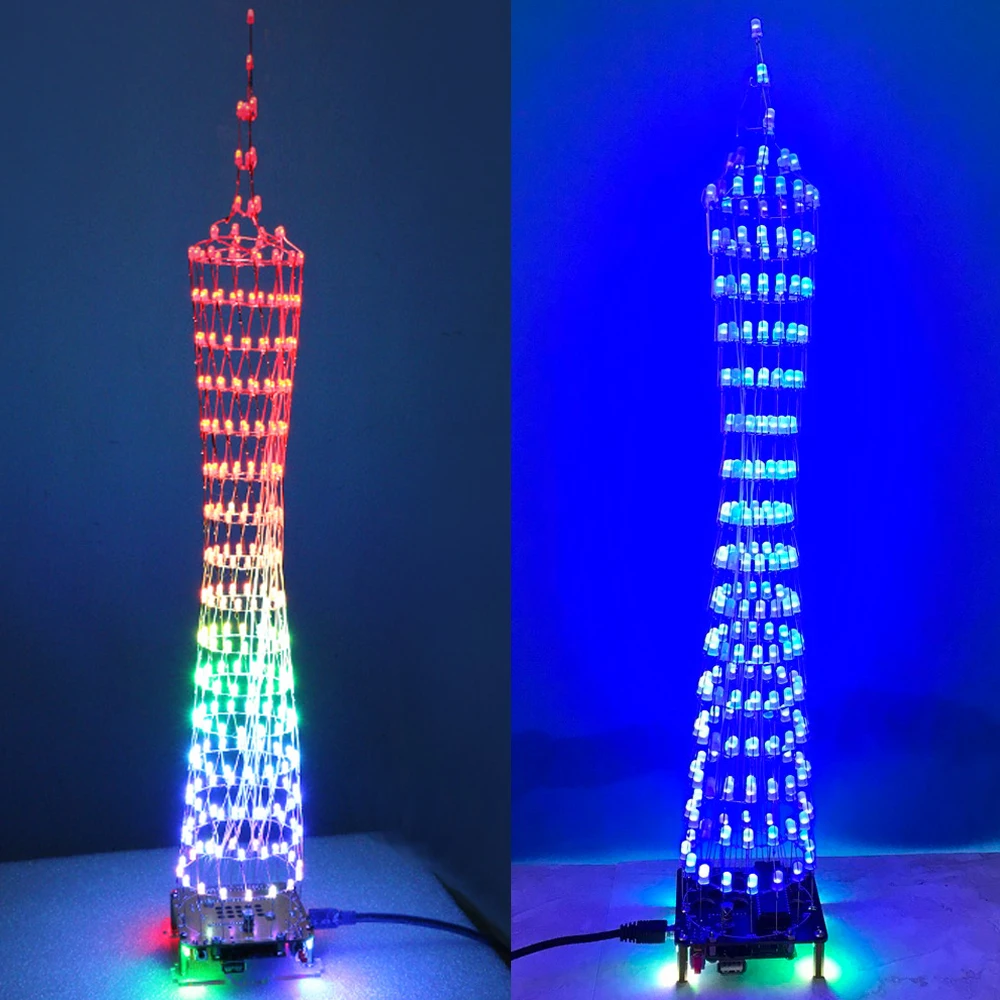

Светодиодный светильник из башни Гуанчжоу. Гуанчжоу башня, также известная как Гуанчжоу Новая ТВ башня, прозвище XiaoManYao. Это самое высокое здание в Гуанчжоу, дизайн башни очень характерный, особенно в ночь под освещением, это красиво. В настоящее время стал вехой в Гуанчжоу. Как такое красивое здание не позволяет людям сердиться. Мы в сочетании с технологией отображения микрочипов с одним чипом, мы можем сделать красоту башни Гуанчжоу. Мы используем STC15F2K60S2 в качестве системы управления, часть дисплея-16*16 матричный дисплей, благодаря производству башни Гуанчжоу, может лучше улучшить микроконтроллер по принципу отображения точечной матрицы.
2. Особенности:

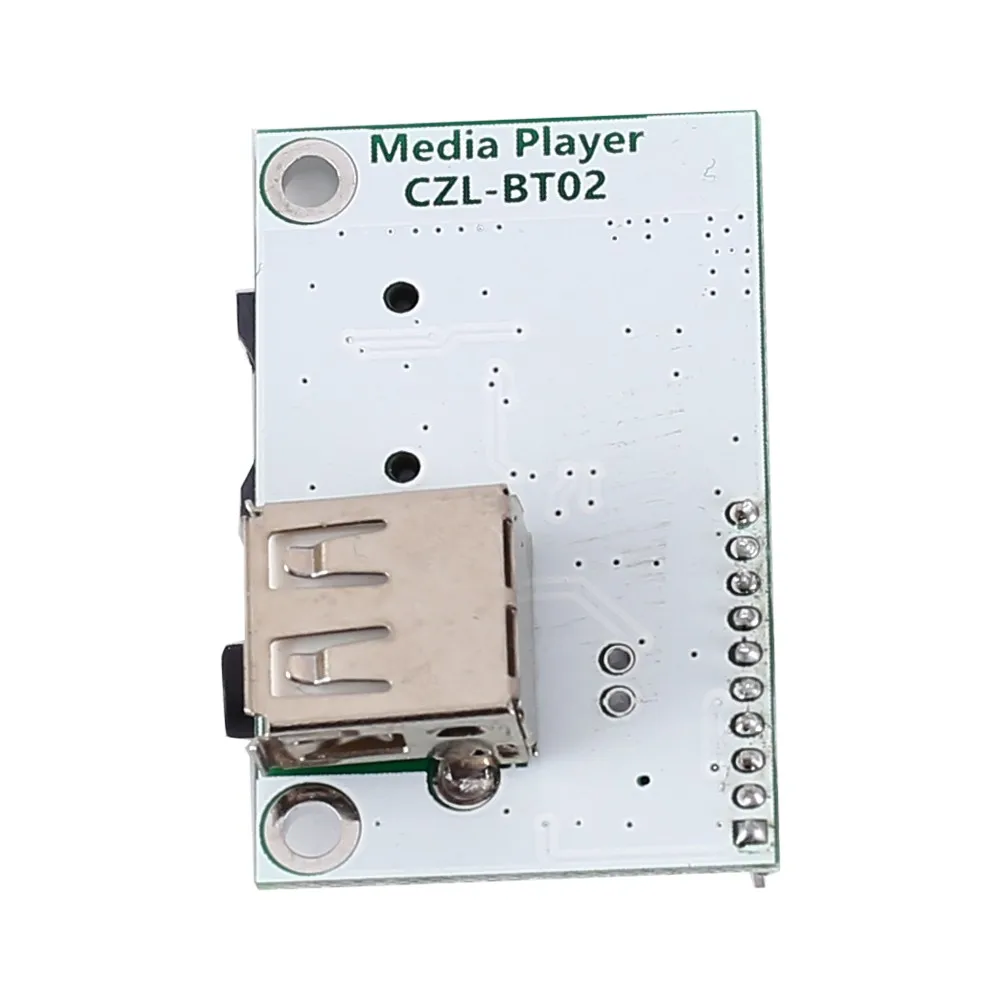

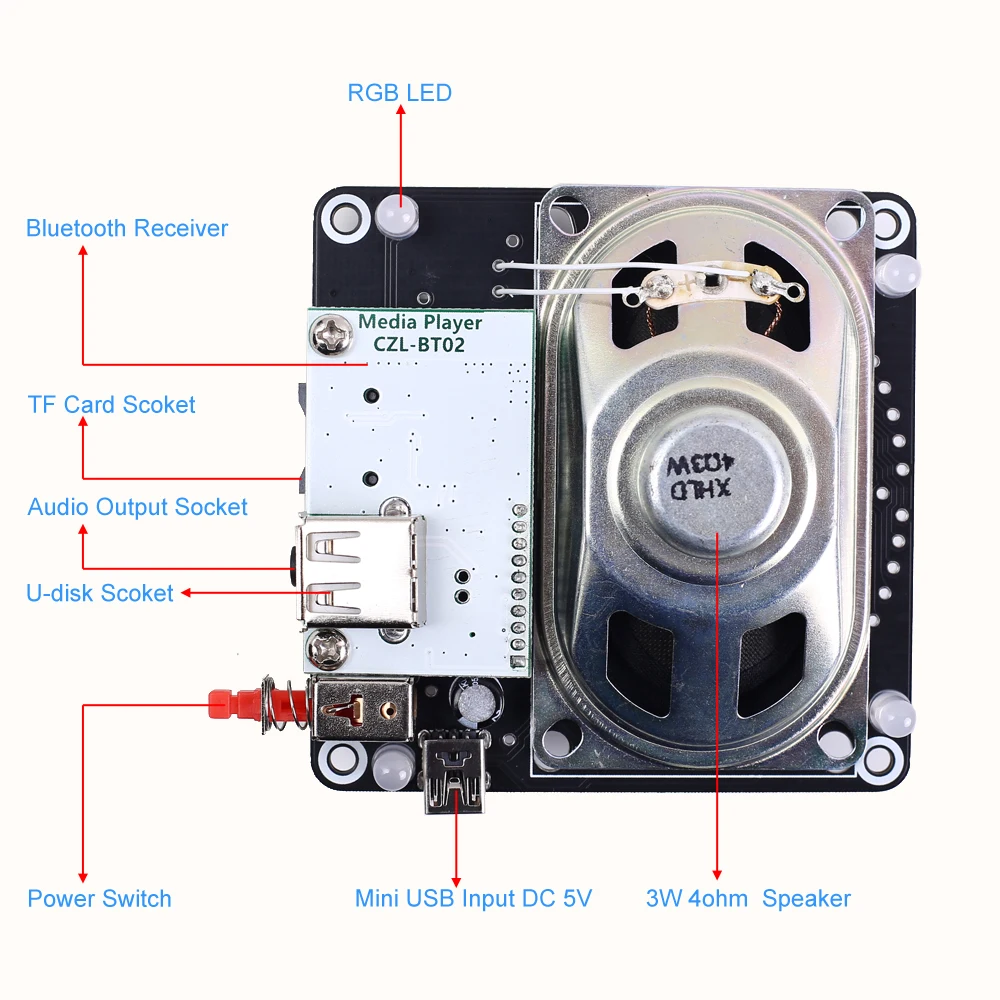

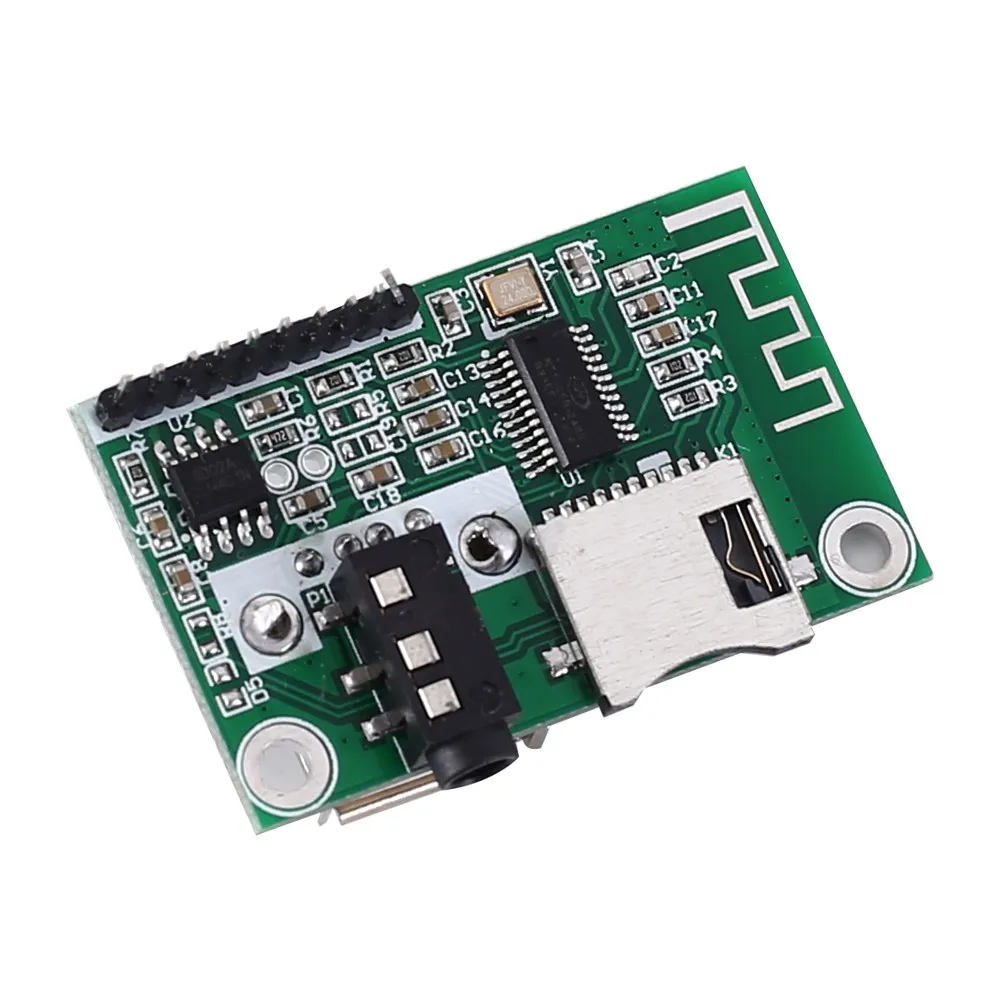

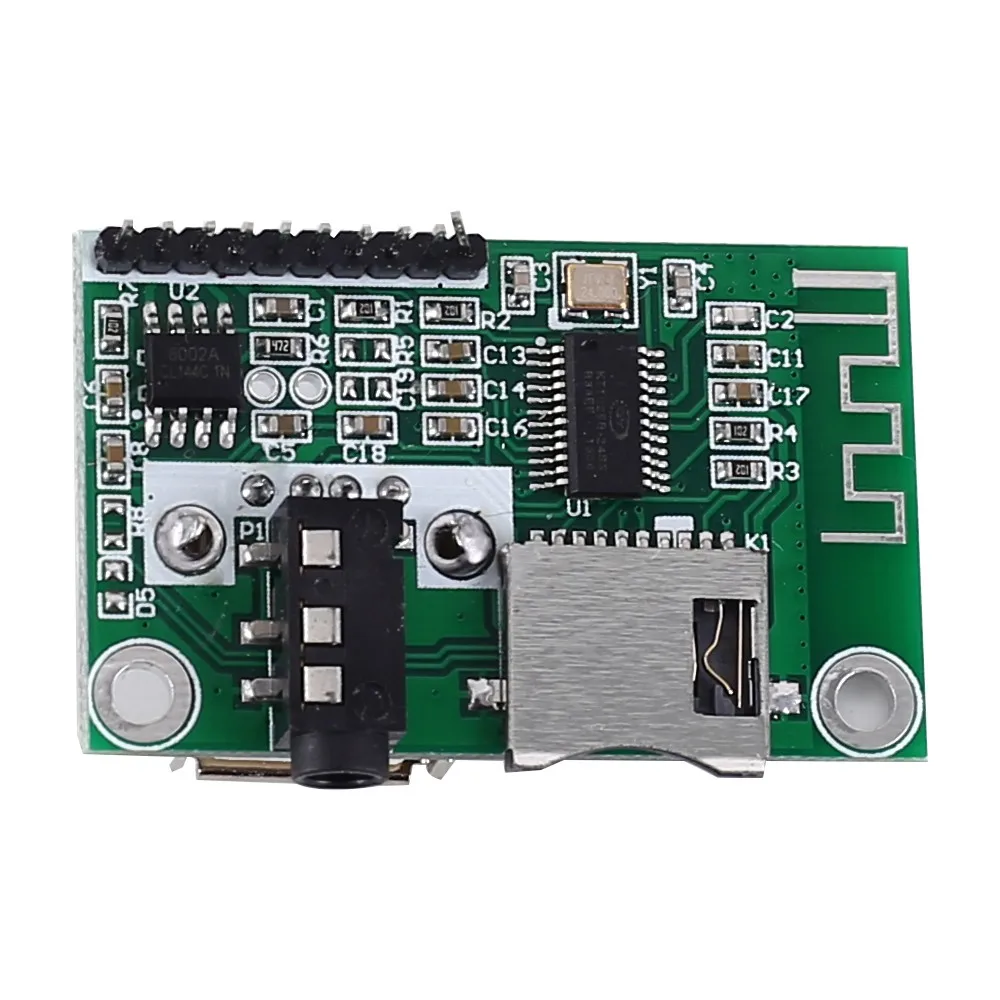

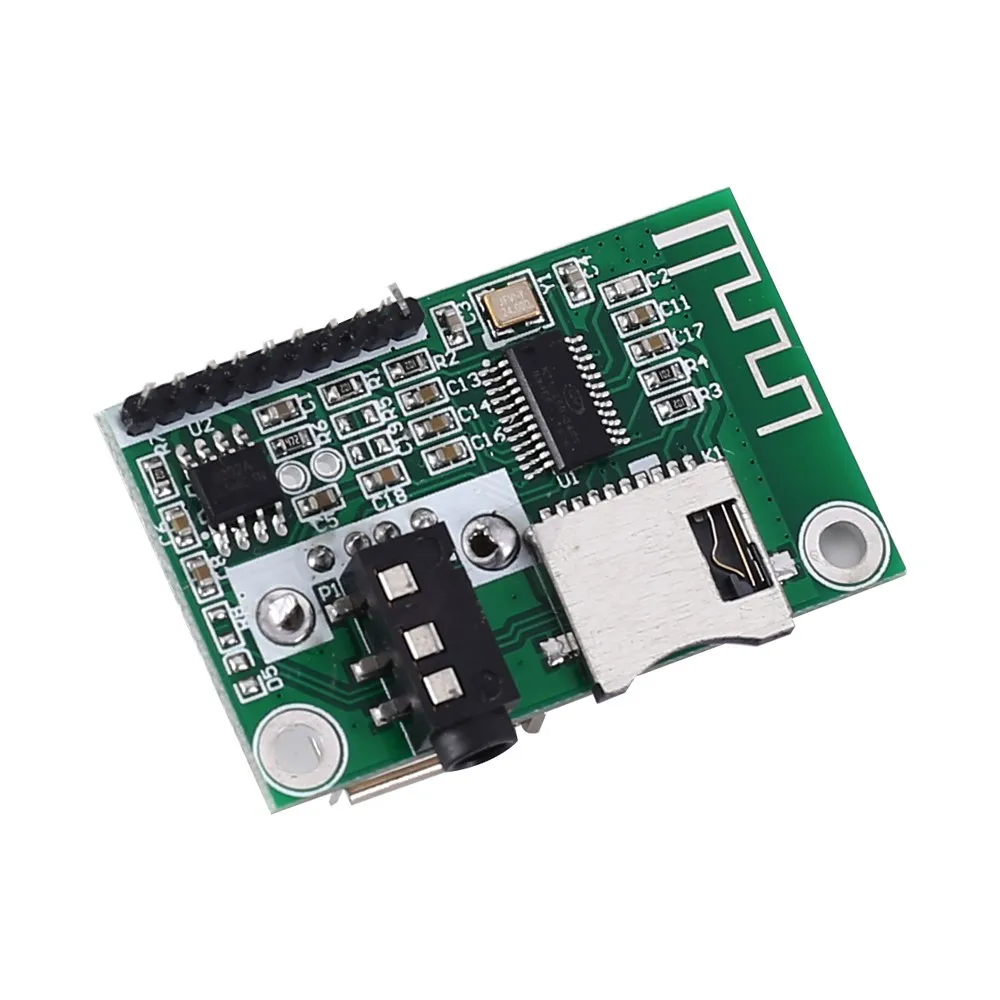

1>.Bluetooth аудио контроллер
2>. Режим работы анимации
3>. Режим работы спектра
4>. Режим воспроизведения MP3

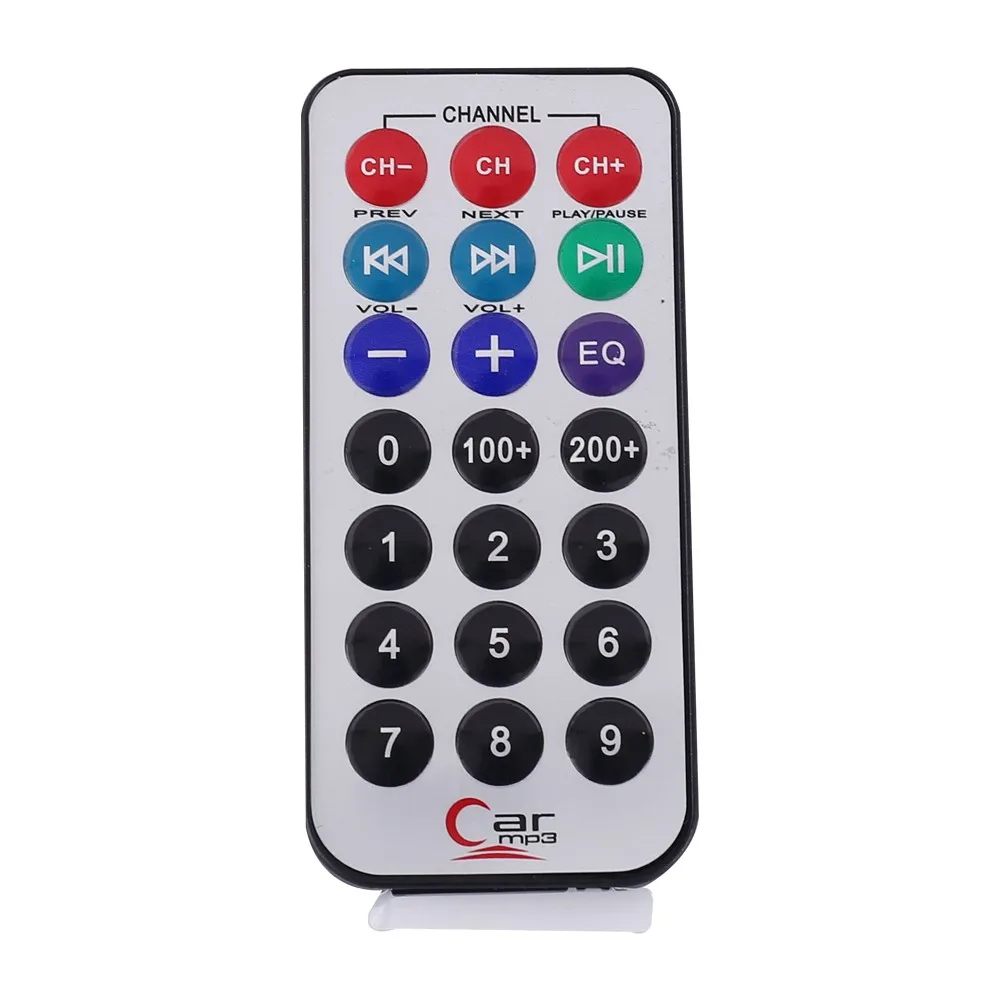

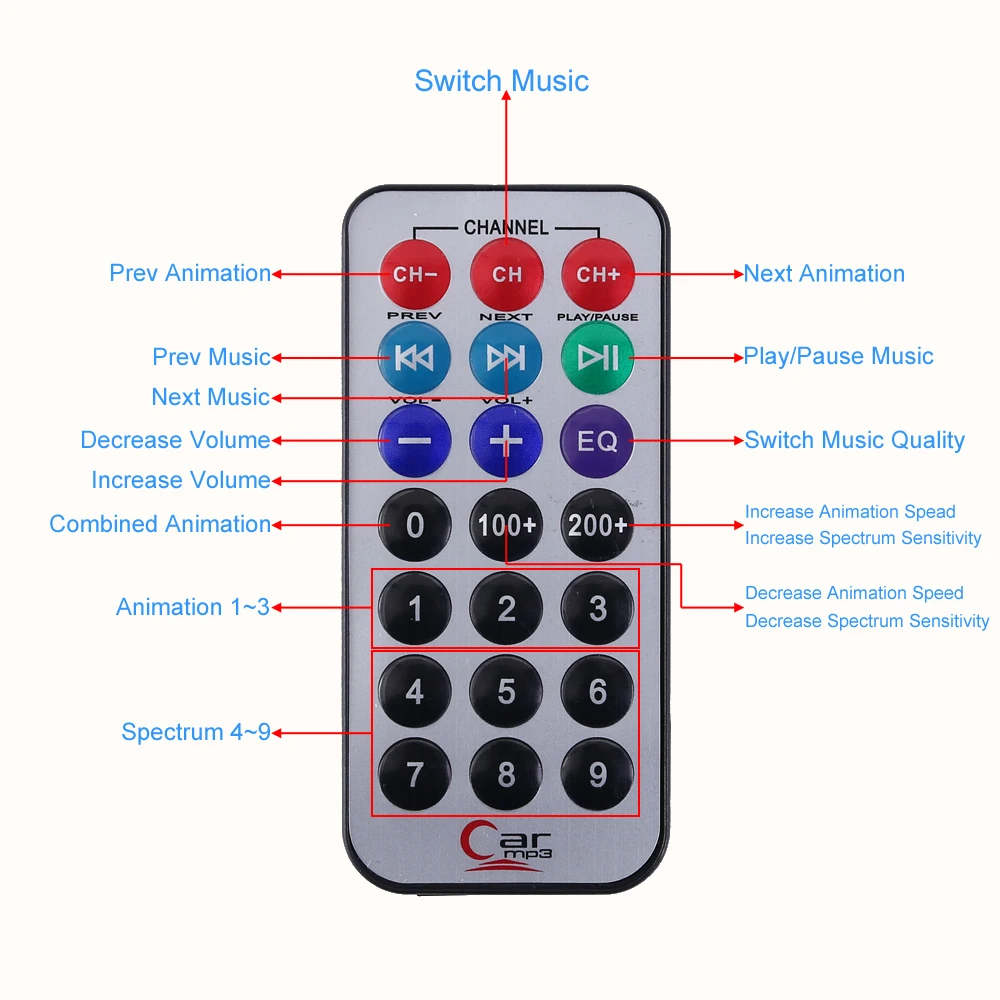

5>. Пульт дистанционного управления
6>. Воспроизведение памяти с выключением питания
7>. Встроенный усилитель 3 Вт
8>. Аудиовыход
9>. Аудио вход tf-карты
10>.MP3 + WAV декодирование без потерь
11>. Более 35 анимационных вспышек
12>. Более 8 вспышек спектра
13>. Матовый 5 мм RGB светодиодный
14>. Более чем 10 минутах комплексные анимации Дисплей
15>. Регулируемая скорость анимационной вспышки
16>. Регулируемая чувствительность дисплея спектра

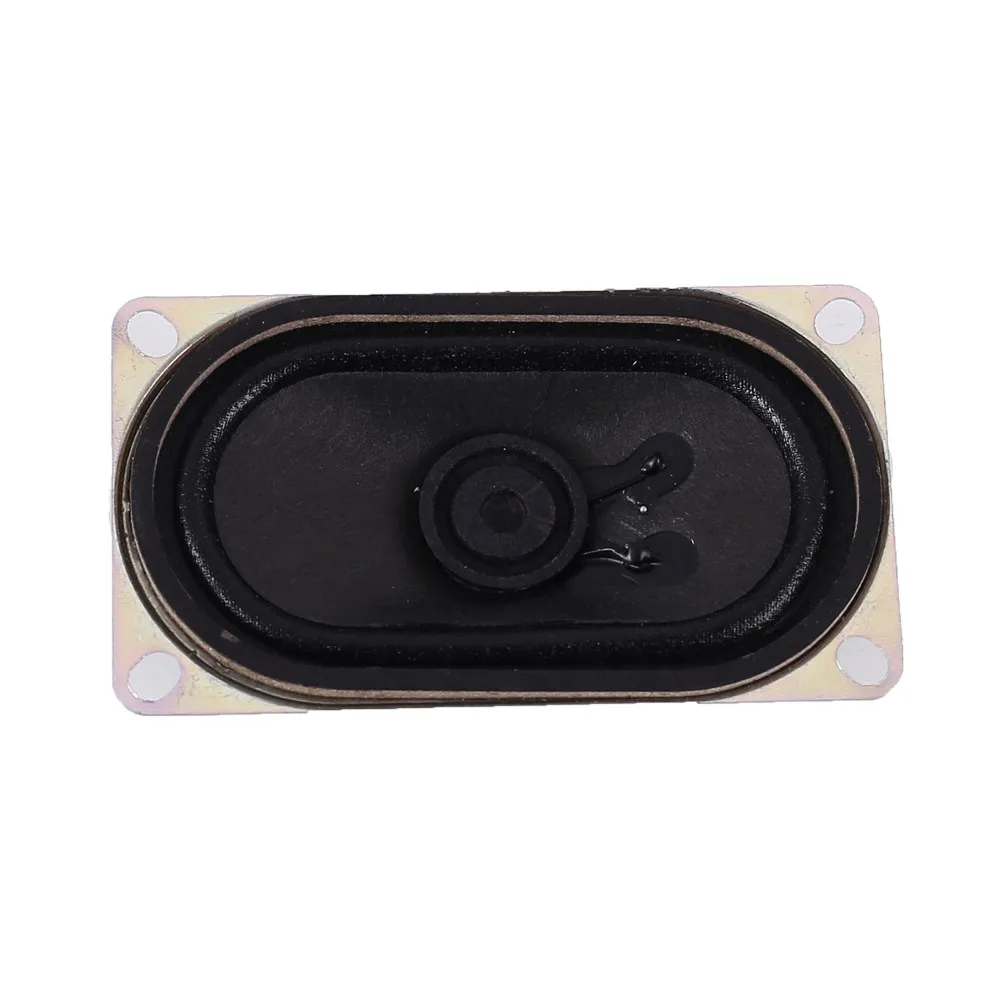

17>. Высококачественный динамик большого размера
3. Параметры:
1>. Работа Напряжение AC/DC 4,5 V ~ 5,5 V
2>. Рабочий ток: 1300mA
3>. Рабочий модуль: Bluetooth и пульт дистанционного управления
4>. Рабочая температура:-40 ℃ ~ 85 ℃
5>. Рабочая влажность: 0% ~ 95% относительной влажности
6>. Размер (установлен):90*90*450 мм (разные люди установлены, высота будет немного отличаться).
4. Функция:
1>. 16*16 светодиодная решетка
2>. Различные режимы могут быть свободно преобразованы:
2,1>. Автономный режим анимации (более дюжины)
2,2>. Режим музыкального спектра (вспышка с музыкой)
3>. Подключаемые компоненты, используемые для достижения высокой степени успеха
4>. Код по умолчанию внутри чипа, функция более обширная, поэтому, пожалуйста, не обновляйте код внутри произвольно!
5. Применение:
1>. Обучение сварочным навыкам
2>. Студенческая школа
3>.DIY производство
4>. Дизайн проекта
5>. Электронная конкуренция
6>. Подарок
7>. Коллекция ремесел
8>. Украшение дома
9>. Сувенирная коллекция
10>. Дизайн выпускного
11>. Праздничные подарки
6. Часто задаваемые вопросы:
1>. Почему некоторые из светодиодный в одном и том же слой или в одном и том же Колонка не может быть яркий?
В: штифт не спаян и не пропал. Пожалуйста, проверьте припаянные штифты и зафиксируйте их снова
2>. Почему столбец или слой не яркий?

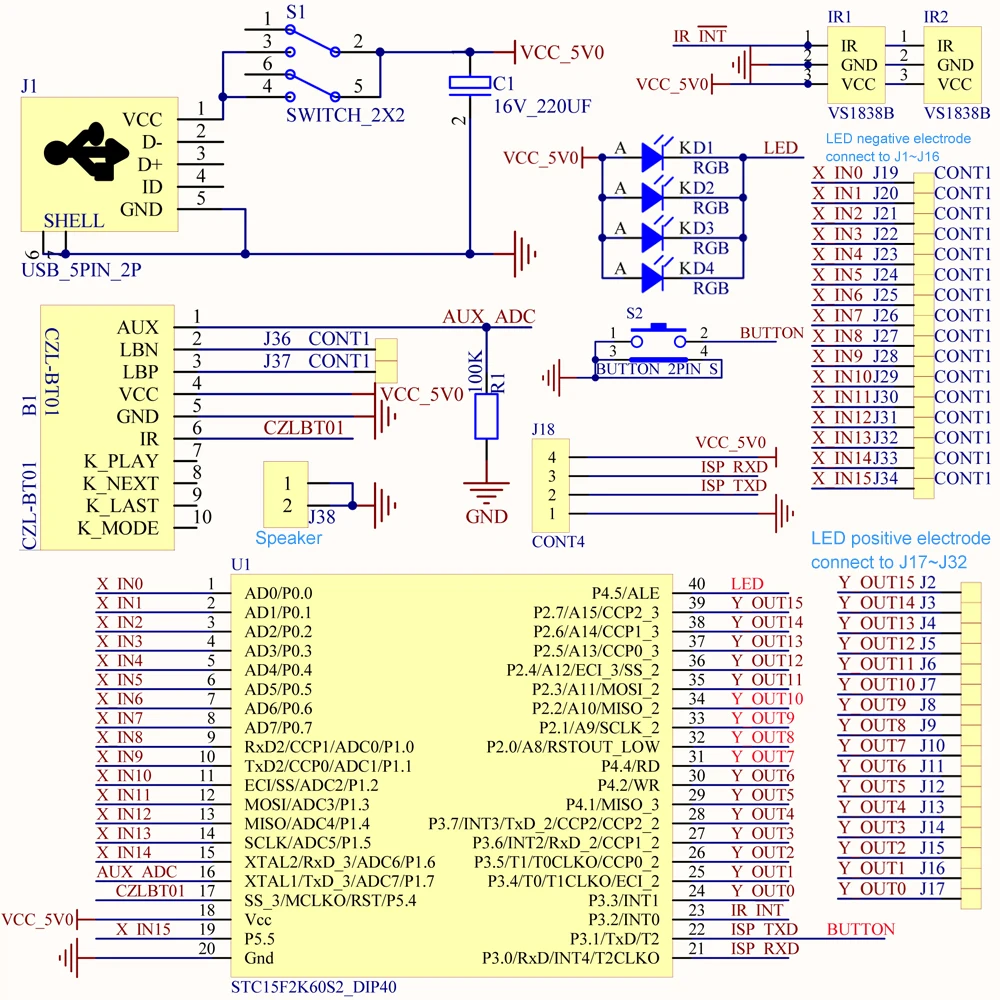

В: Пожалуйста, обратитесь к схеме, найдите соответствующий чип, повторно пайте штифт, чип может быть припаян или не припаян.
7. Советы по установке:
1>. Пользователю необходимо сначала подготовить сварочный инструмент.
2>. Пожалуйста, будьте терпеливы до завершения установки.

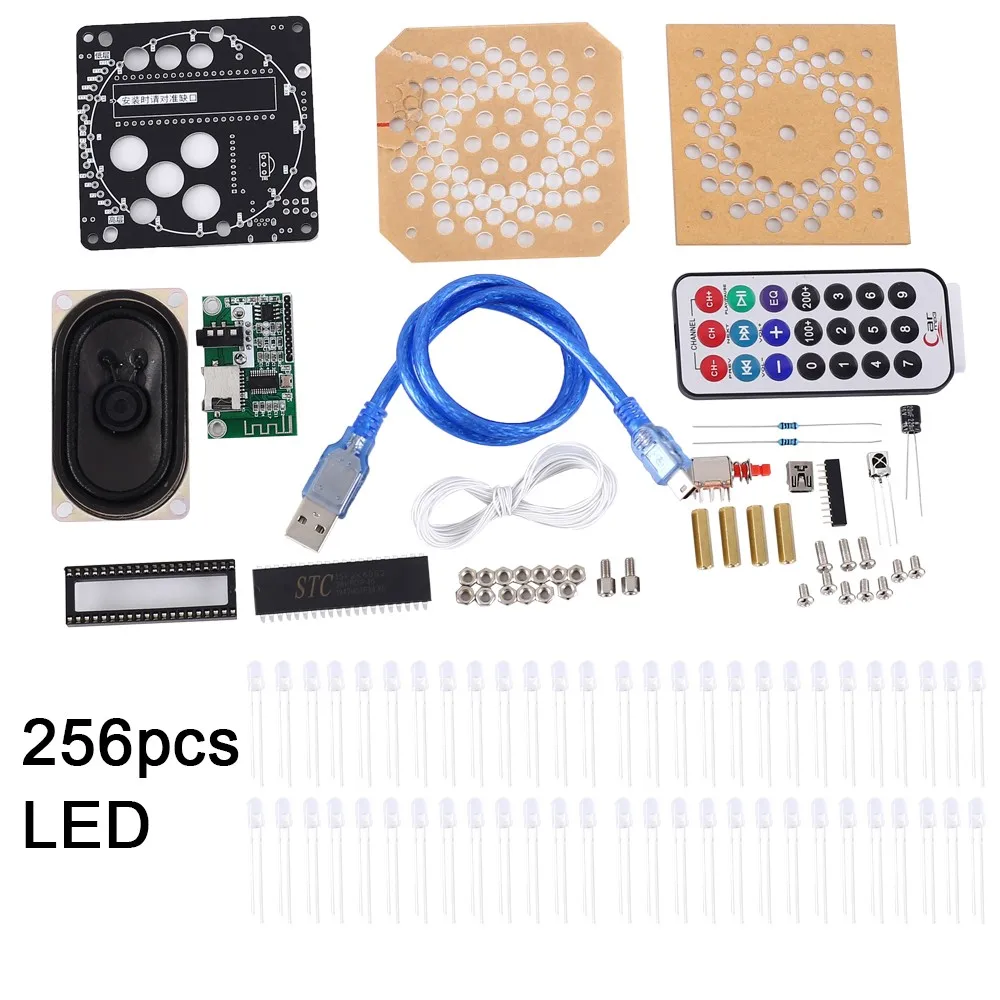

3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.
4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.
5>. Обратите внимание на положительные и отрицательные компоненты.
6>. Строго запрещено короткое замыкание.
7>. Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена!
8>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет.
9>. Установка сложных компонентов предпочтительно.
10>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.
11>. Проверьте, что светодиодный индикатор может быть освещен.
12>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки!
13>. Пожалуйста, свяжитесь с нами для получения полного руководства по установке!
