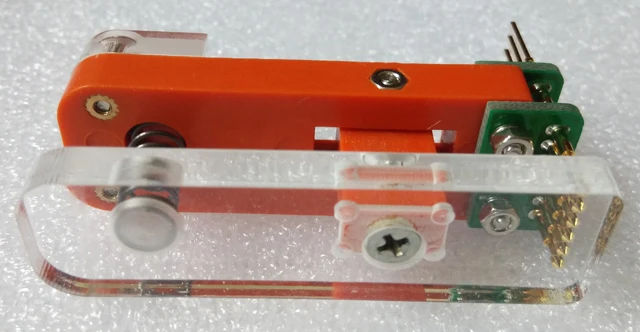

Испытательный Стенд зажим для печатной платы приспособление зонд скачать Программирование запись 2,54 2,0 1,27 Однорядный двухрядный с 30 см проводом

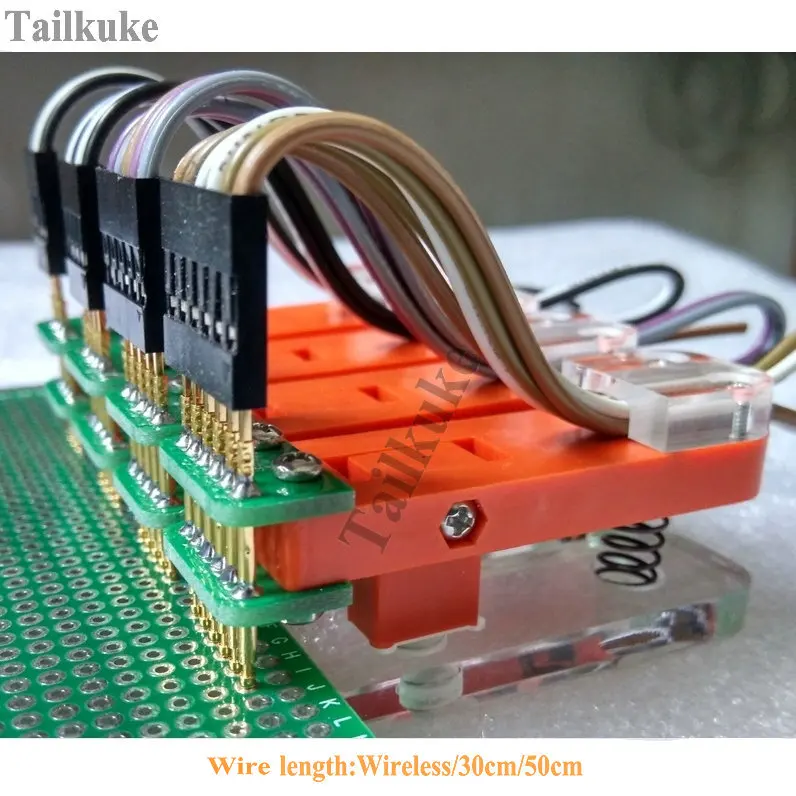

Длина провода: 30 см

Название продукта: испытательный прибор

Модель продукта: T02

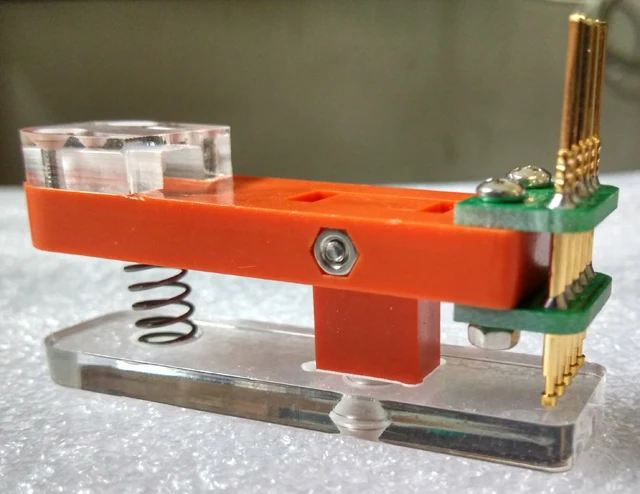

Открытие зажима 4 миллиметра или около того, применимо только к clampsPCBSheet или аналогичной толщины продуктов, нет более высокого устройства рядом с положительной и отрицательной стороной тестовой точки., чтобы избежать блокировки зажима.

Красный, прозрачный товар отсутствует на складе.

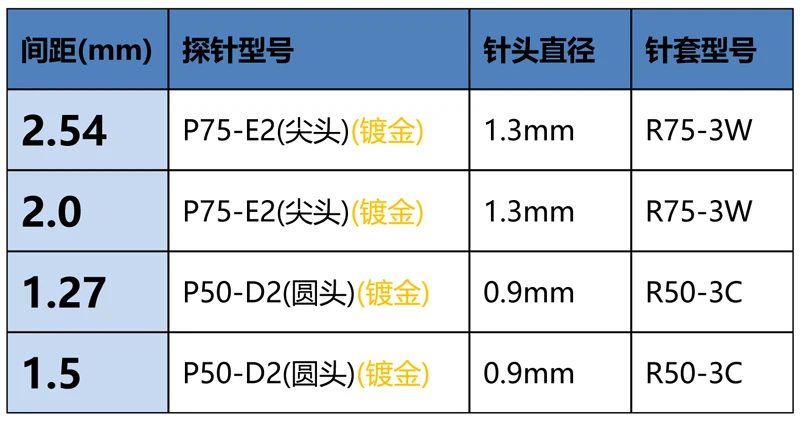

2,54 2,0 1,27 это расстояние между зондами., расстояние относится к центру расстояния между двумя соседними зондами.

Если у вас нет исходного файла PCB и вы не знаете расстояние между тестовыми точками, вам нужно измерить вручную.

Рекомендуется следующий метод: этот метод применяется только к испытательным точкам, где линии равномерно распределены.

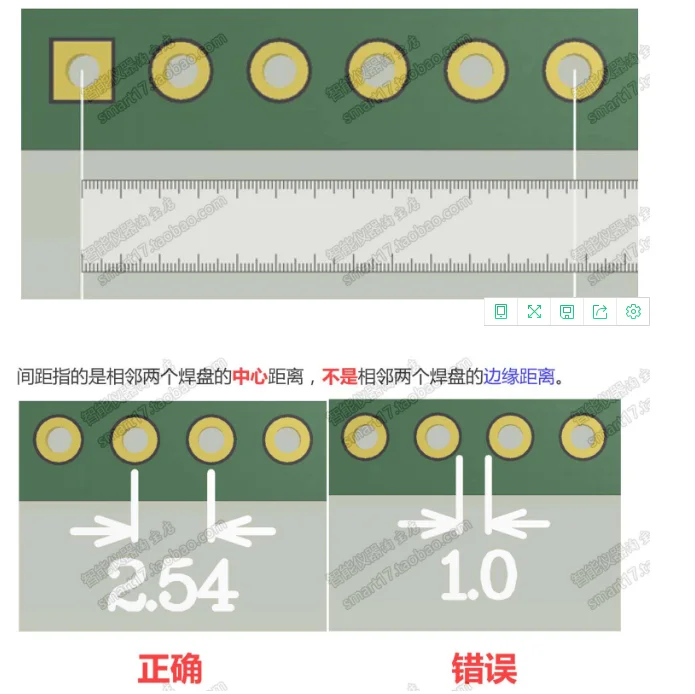

Пример: как показано на рисунке ниже, если есть 6 тестовых точек, Пожалуйста, измерьте расстояние S от первой точки до шестой точки.

На рисунке ниже s-12.7 мм, затем рассчитать расстояние P = S/(n-1)= 2,54 мм.

Рекомендуемая точка spcbtest является designed2.54 2,0 1,27, перфорированная, легче найти.

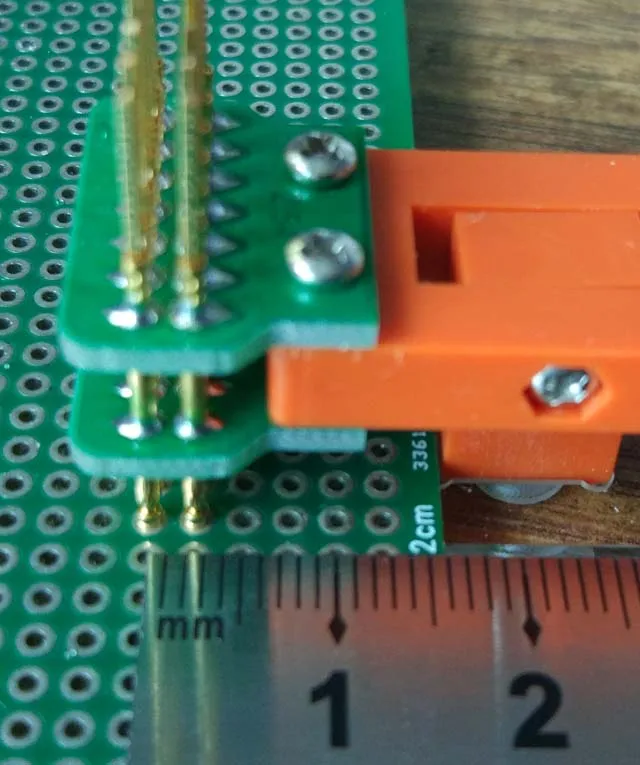

Один ряд клип depth12 мм, тестовая точка расстояние доска край furthest12 мм.

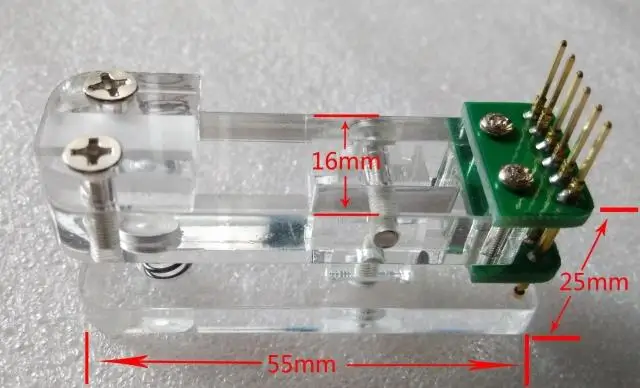

Двухрядный зажим для депфт16 мм, тестовая точка расстояние борта края furthest16 мм.

Некоторые покупатели полагают, что сварочный зонд, пожалуйста, обратите внимание на следующие пункты: Вопросы, требующие внимания: 1. Температура сварочного зонда, будет сжигать акриловый поддон, рекомендует, чтобы коврик aPCBPlate + Визитная карточка, визитная карточка возле акрилового поддона. 2. Если вы хотите получить тестовую точку sidePCBA Это отверстие, мы рекомендуем, чтобы зажим был боковым бортом после сварки, таким образом, помогает позиционировать зонд. 3. Сварочная предварительно внимательная игла для общей и определенной регулировки направления. 4. Если это двухрядный зажим, первый пакет внутри зонда, сварка хорошо перезагружается снаружи Зонд.

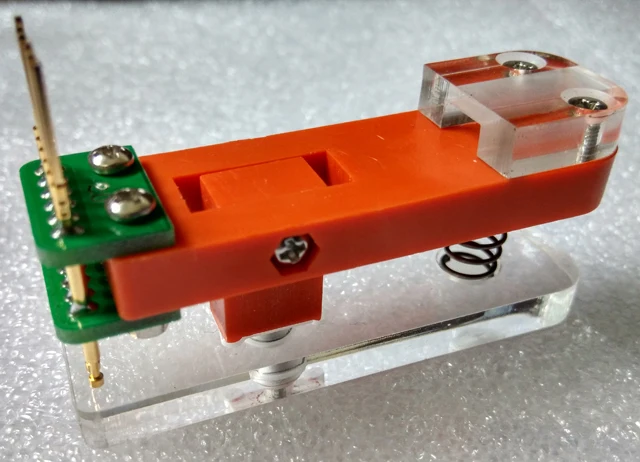

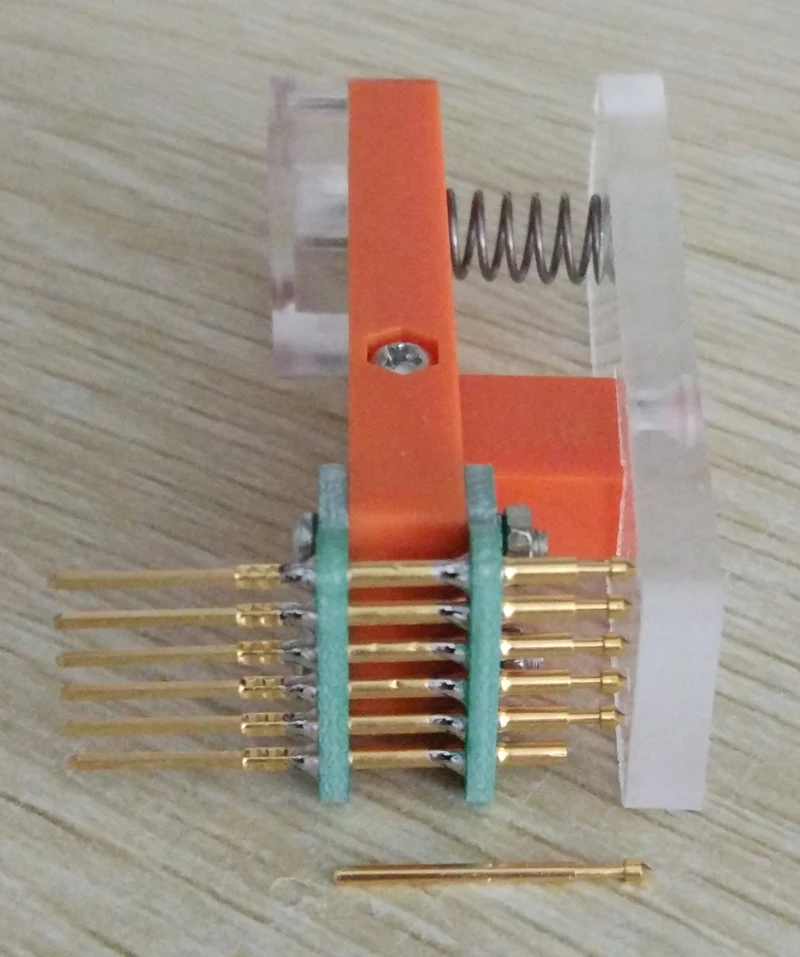

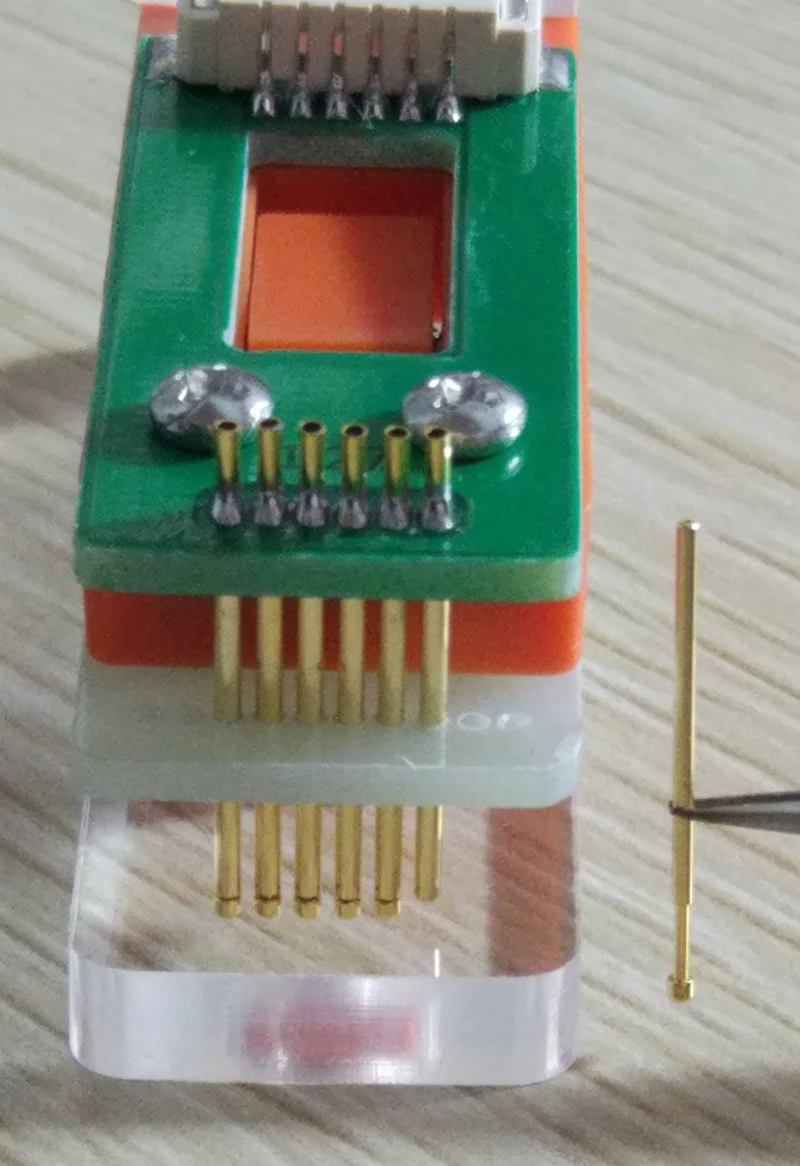

Зонд может быть вытянут из иглы

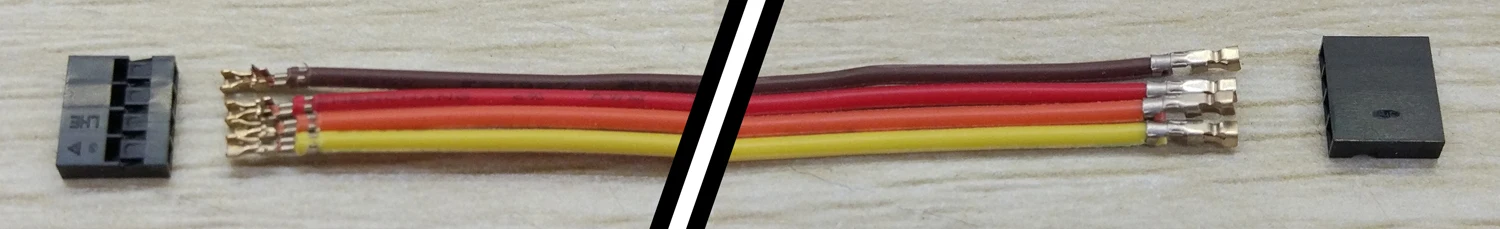

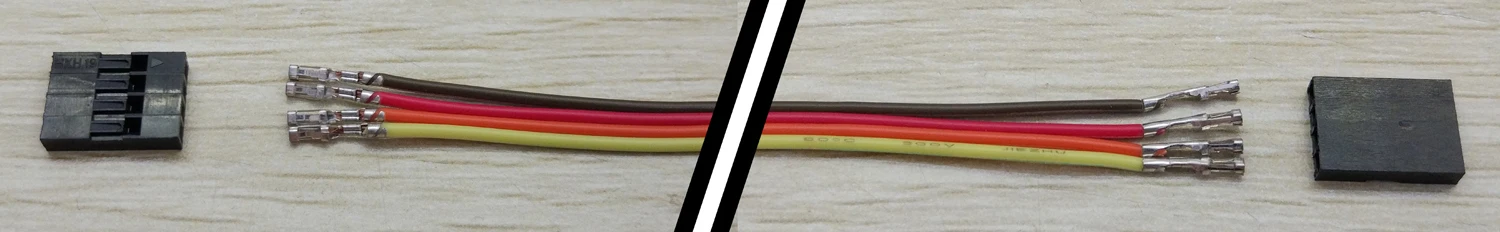

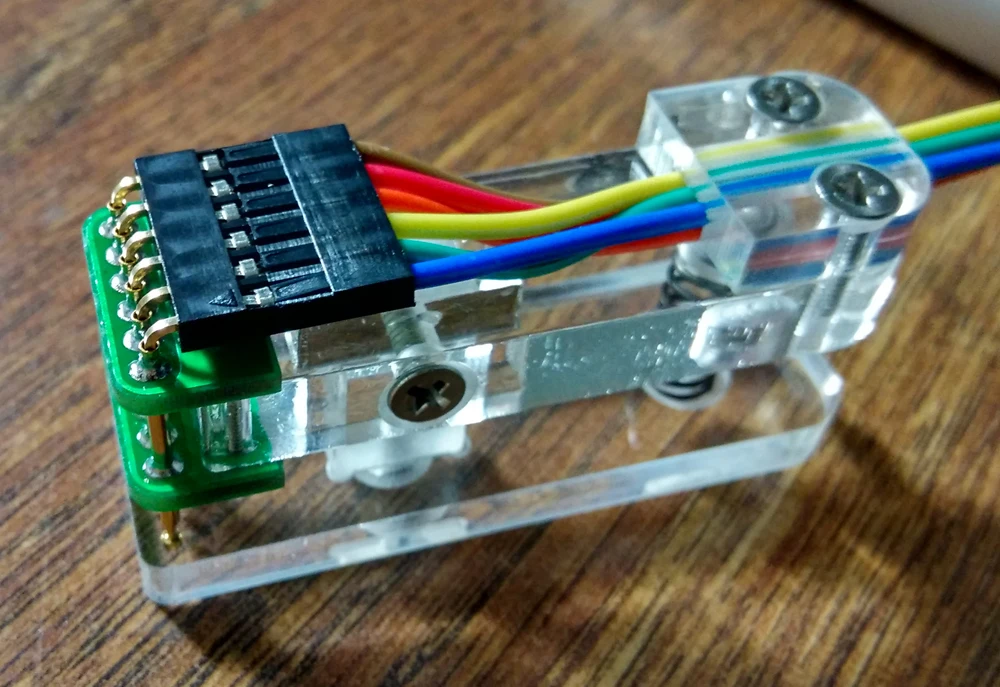

По умолчанию проводка заканчивается спецификациями, как показано на рисунке ниже

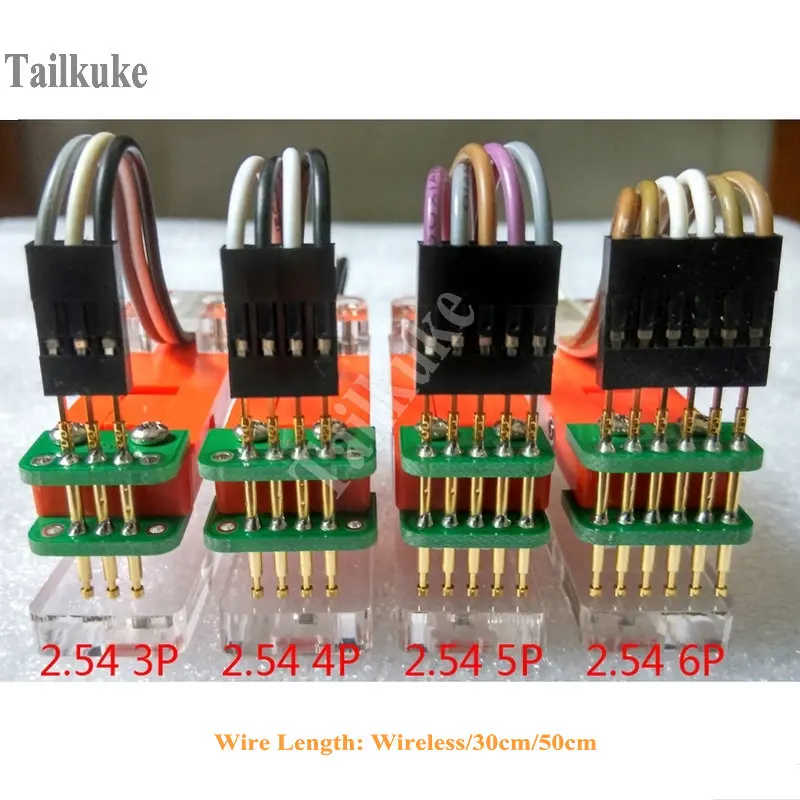

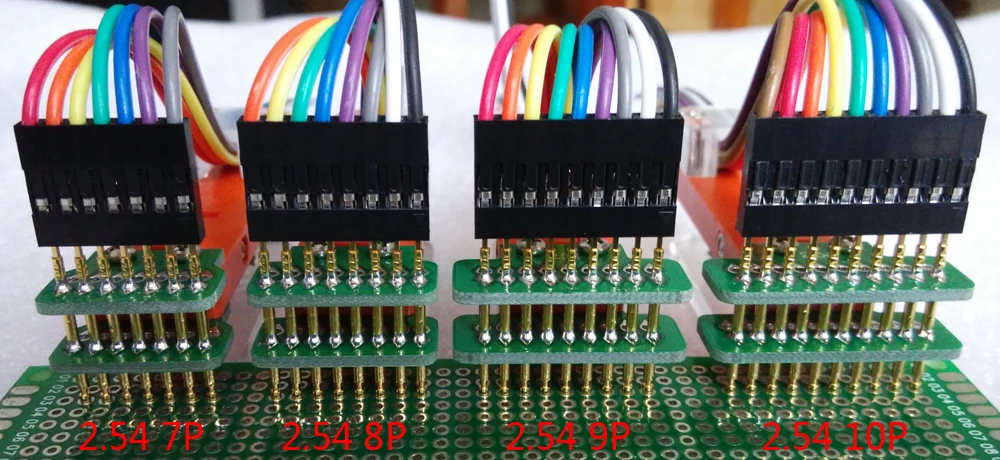

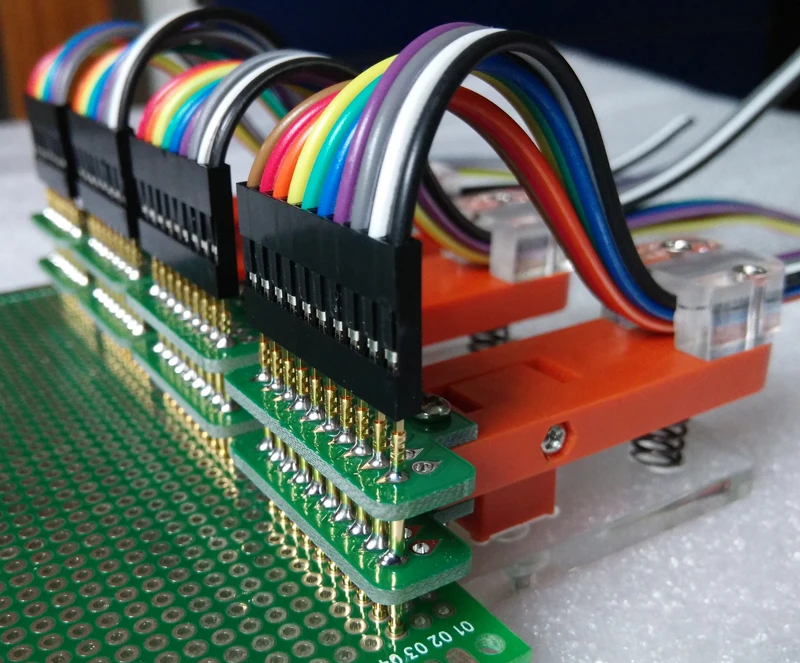

Следующая Иллюстрация-проводка с интервалом 2,54

Следующая Иллюстрация-проводка с интервалом 2,0

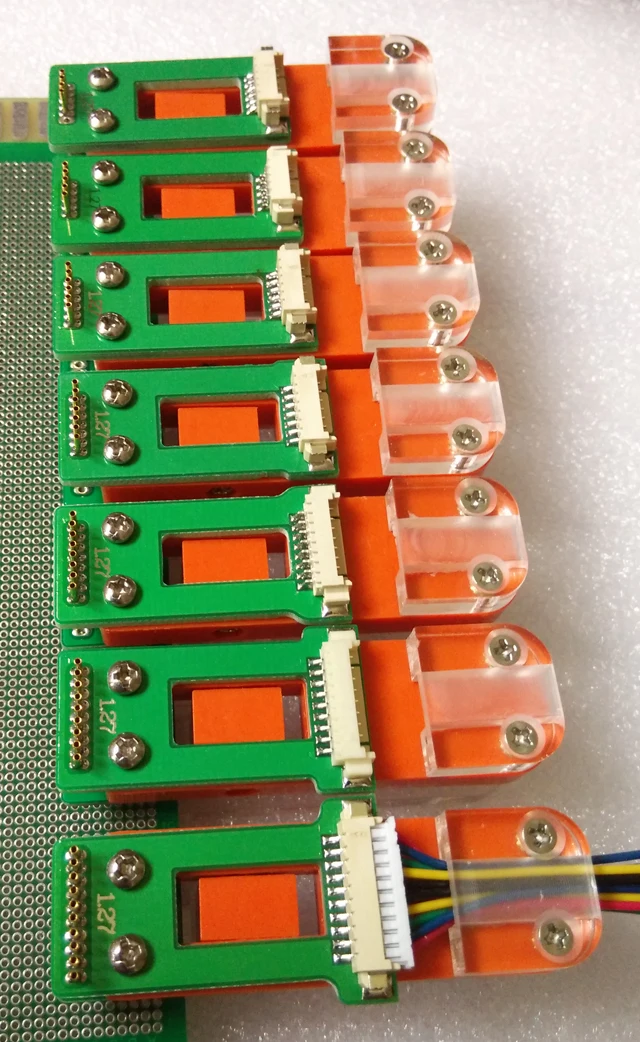

Следующая Иллюстрация-1,27 между проводами

В противном случаеРазличные спецификацииКабель адаптера, вы можете отметить характеристики проводки, пример: wiring2.54 интервал go1.25 интервал Go

Пластиковый корпус по умолчанию с одним из, вы можете отметить shell1PThe.

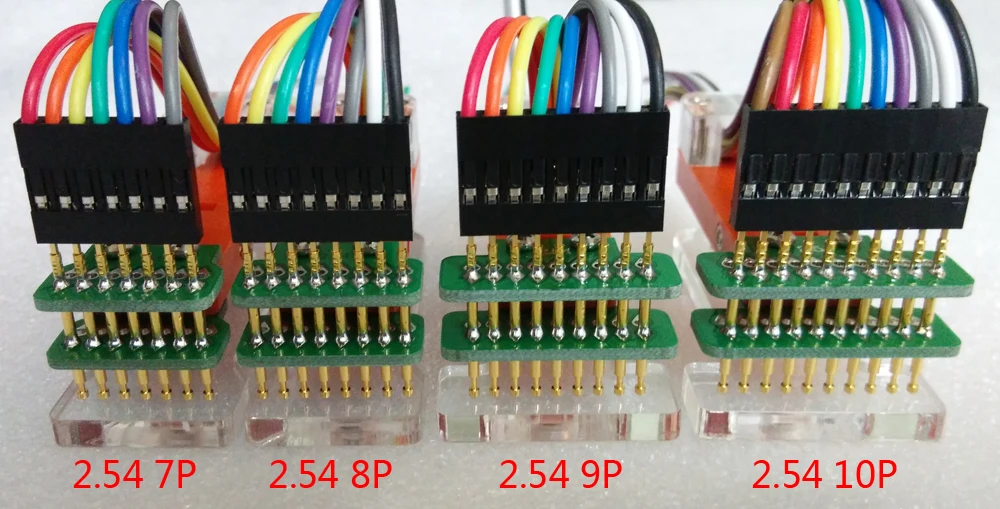

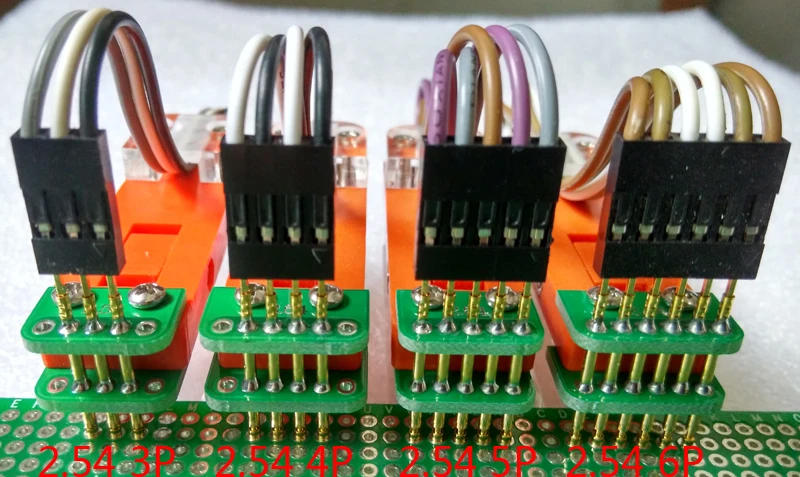

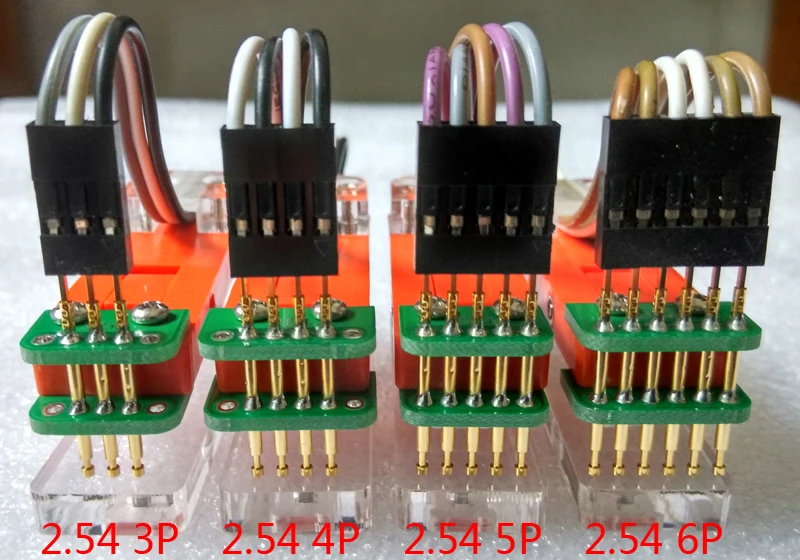

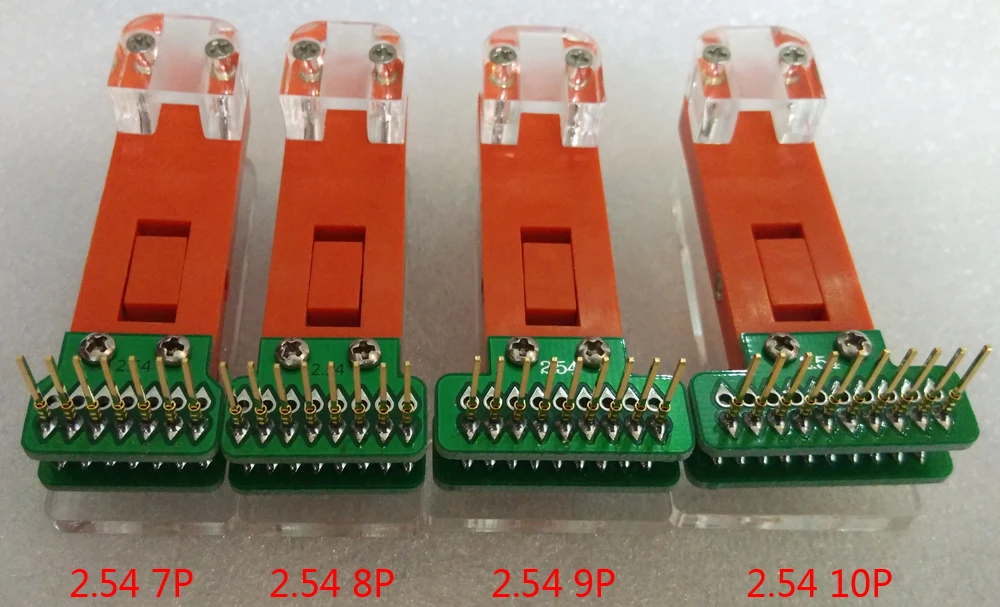

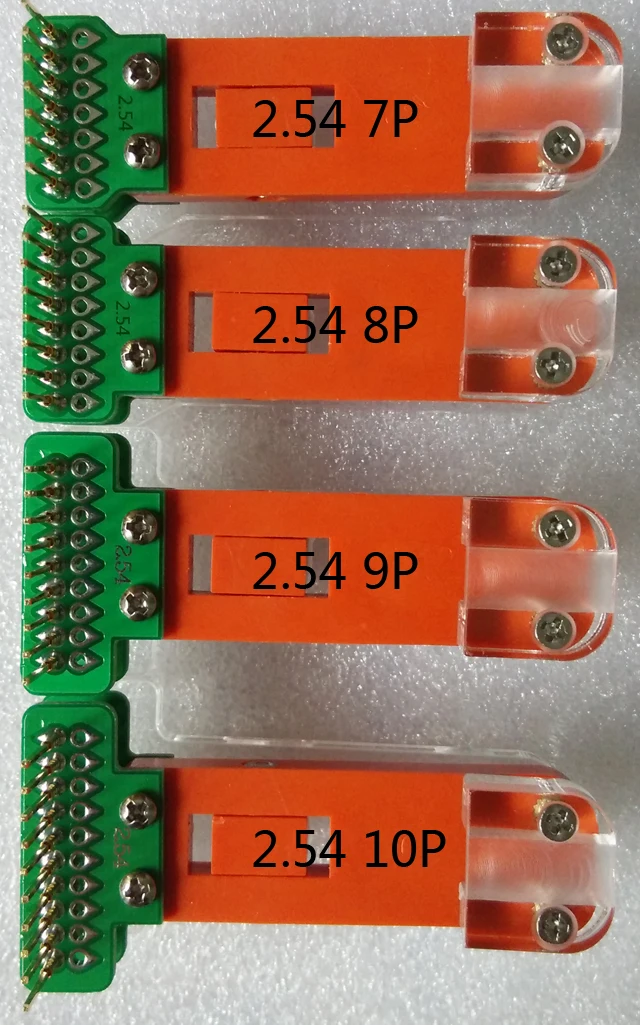

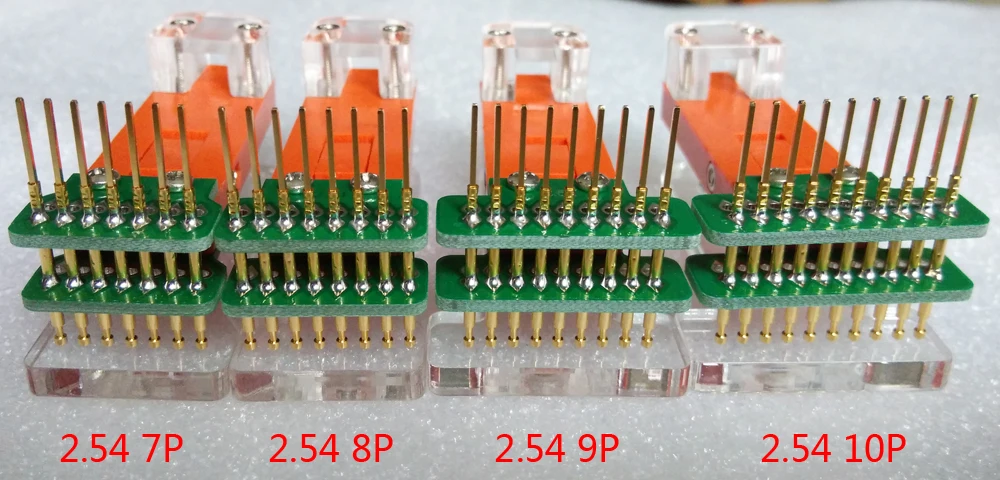

Следующий is2.54однорядный

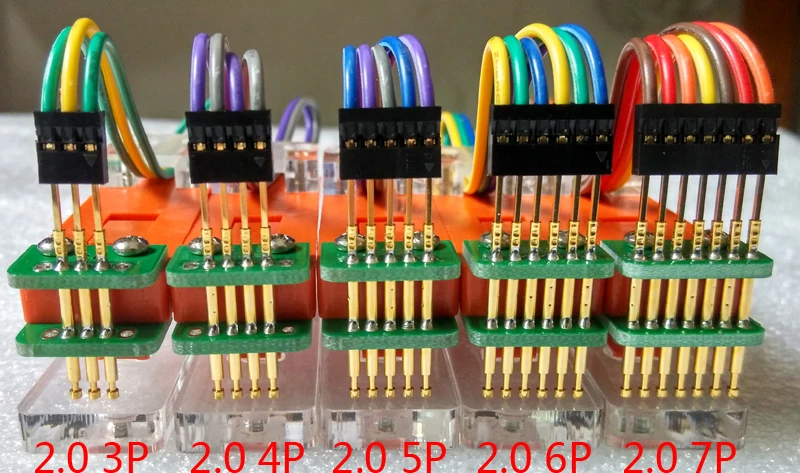

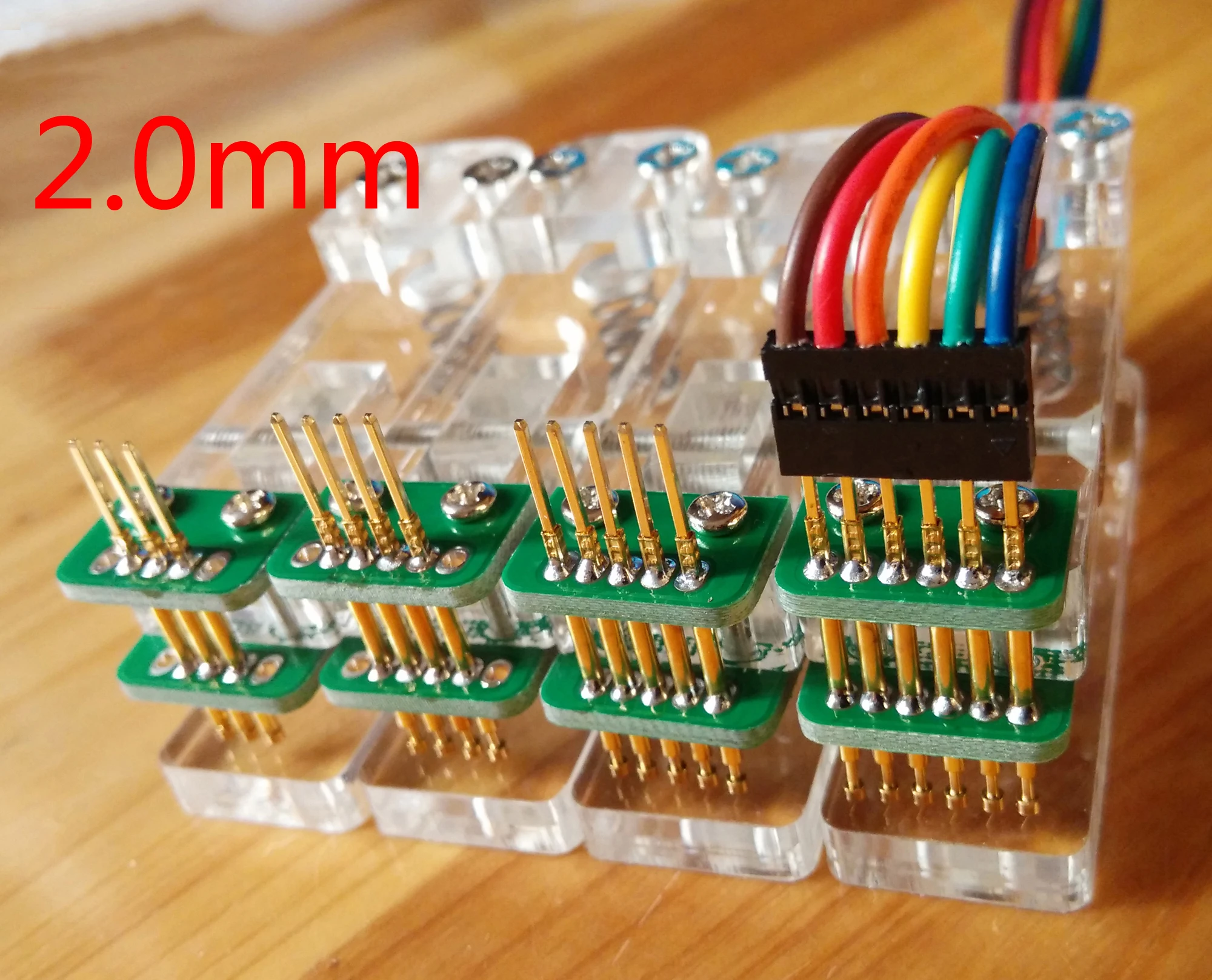

Следующий Однорядный is2.0.

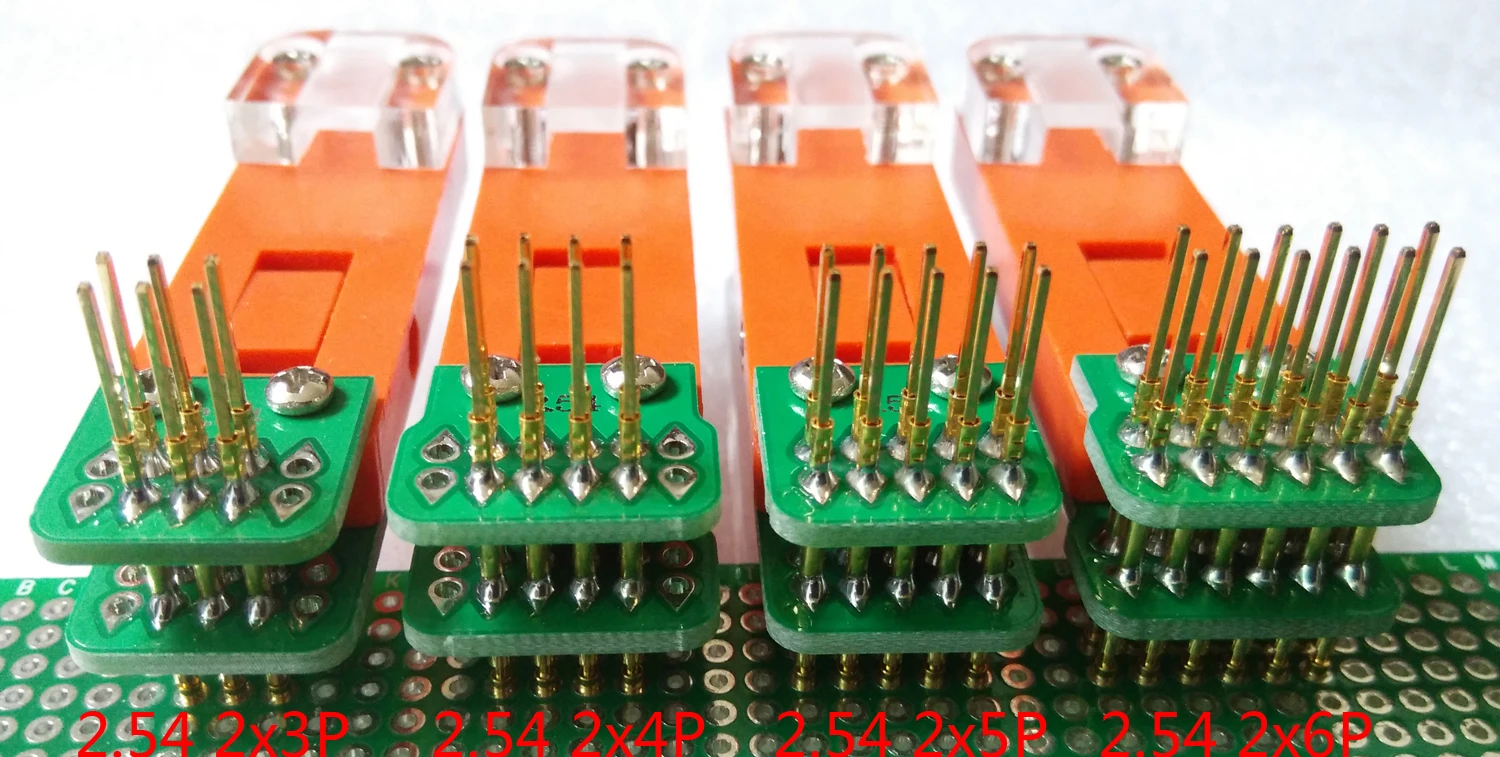

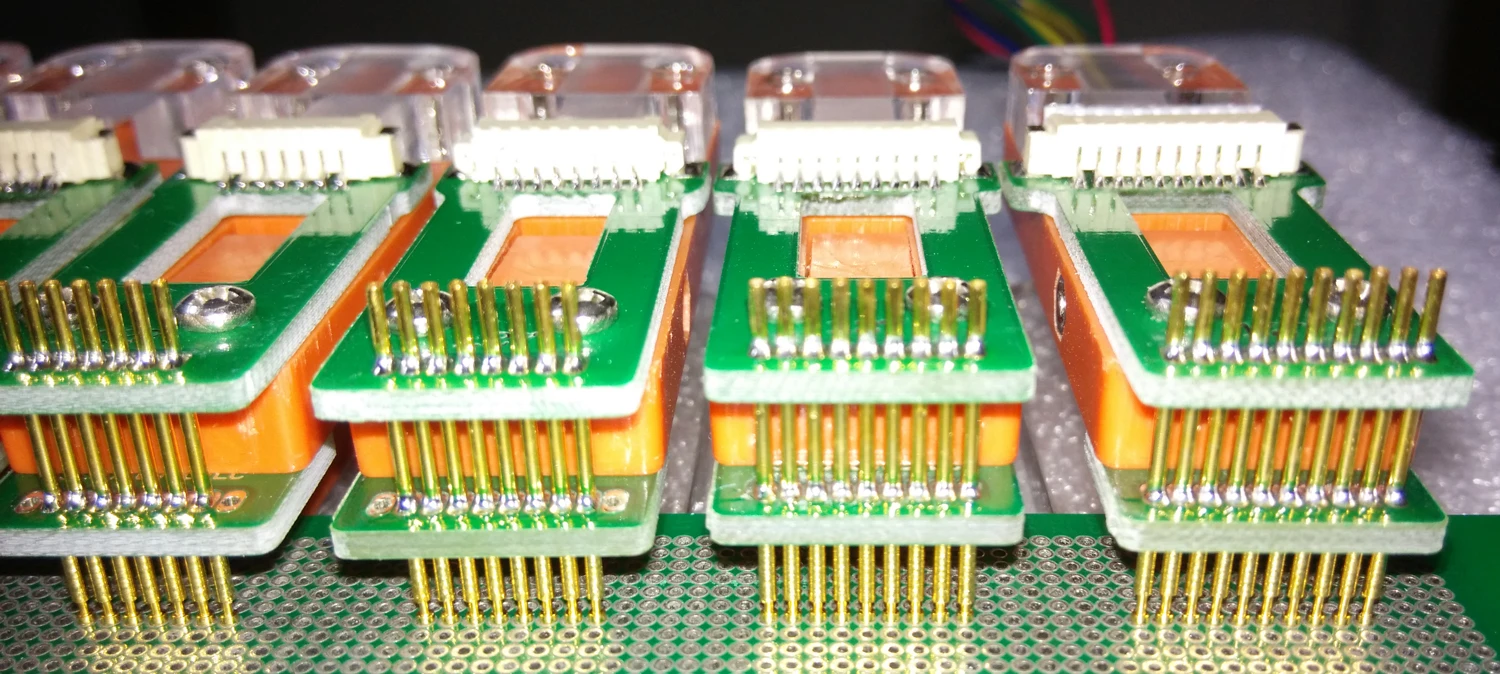

Следующий двухрядный is2.54.

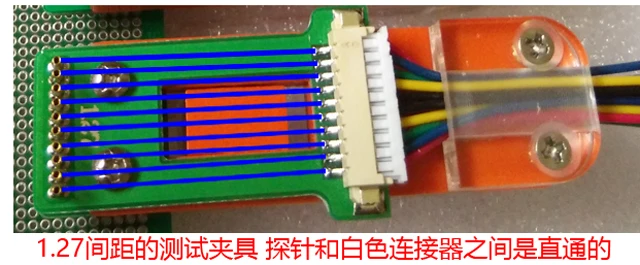

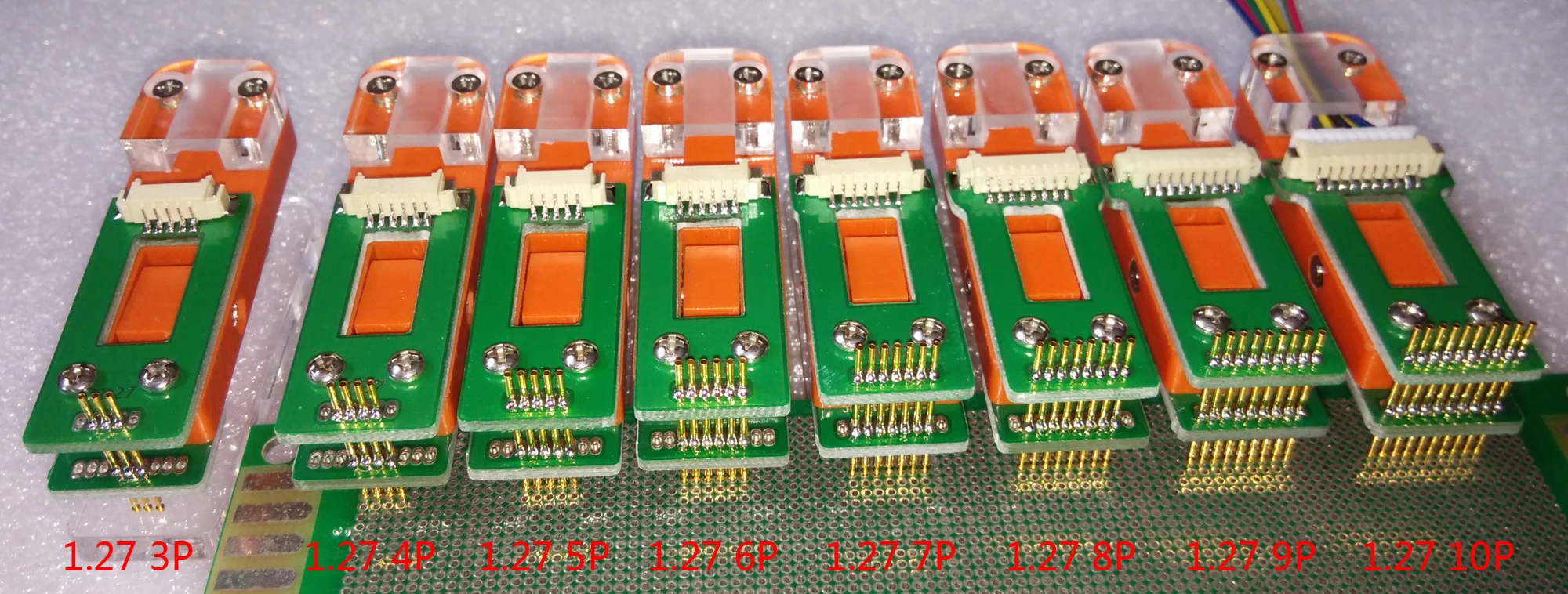

Следующий is1.27однорядный

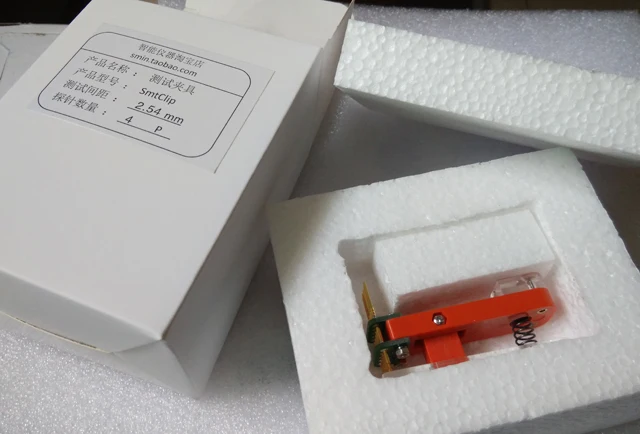

Упаковка
