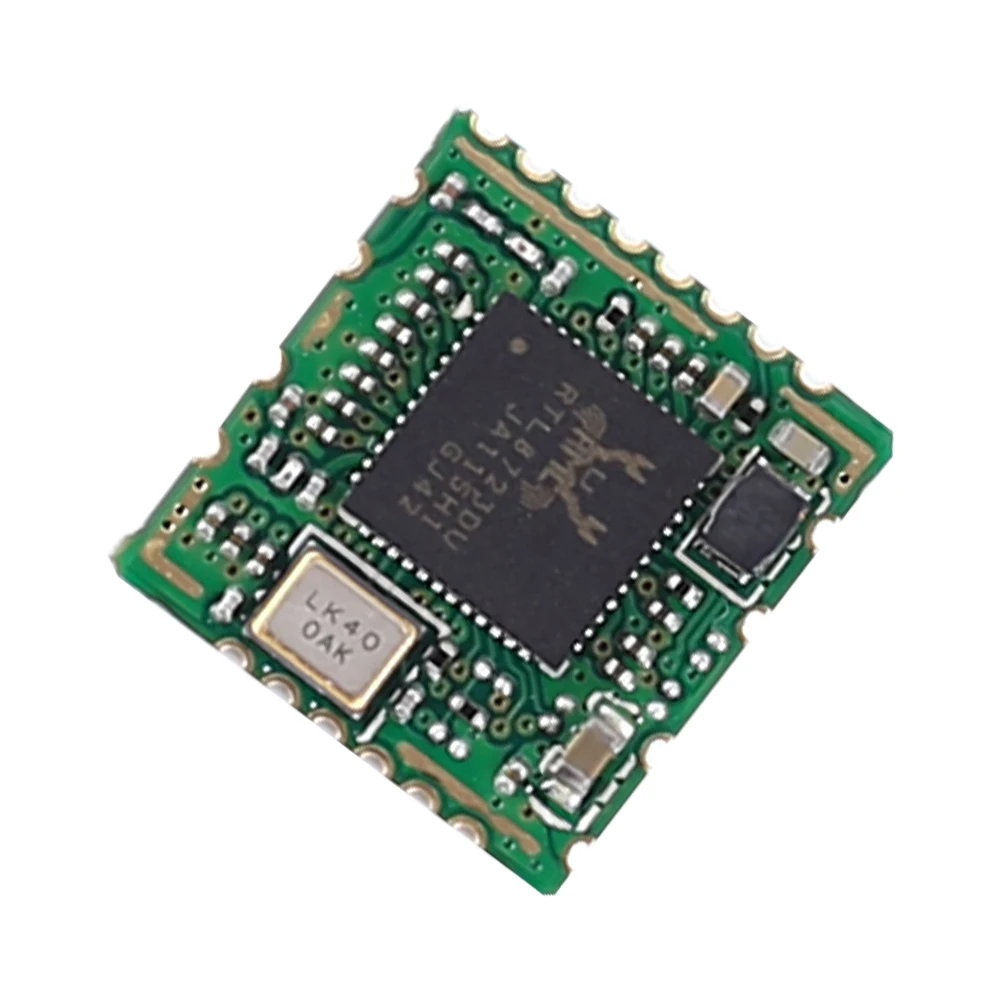

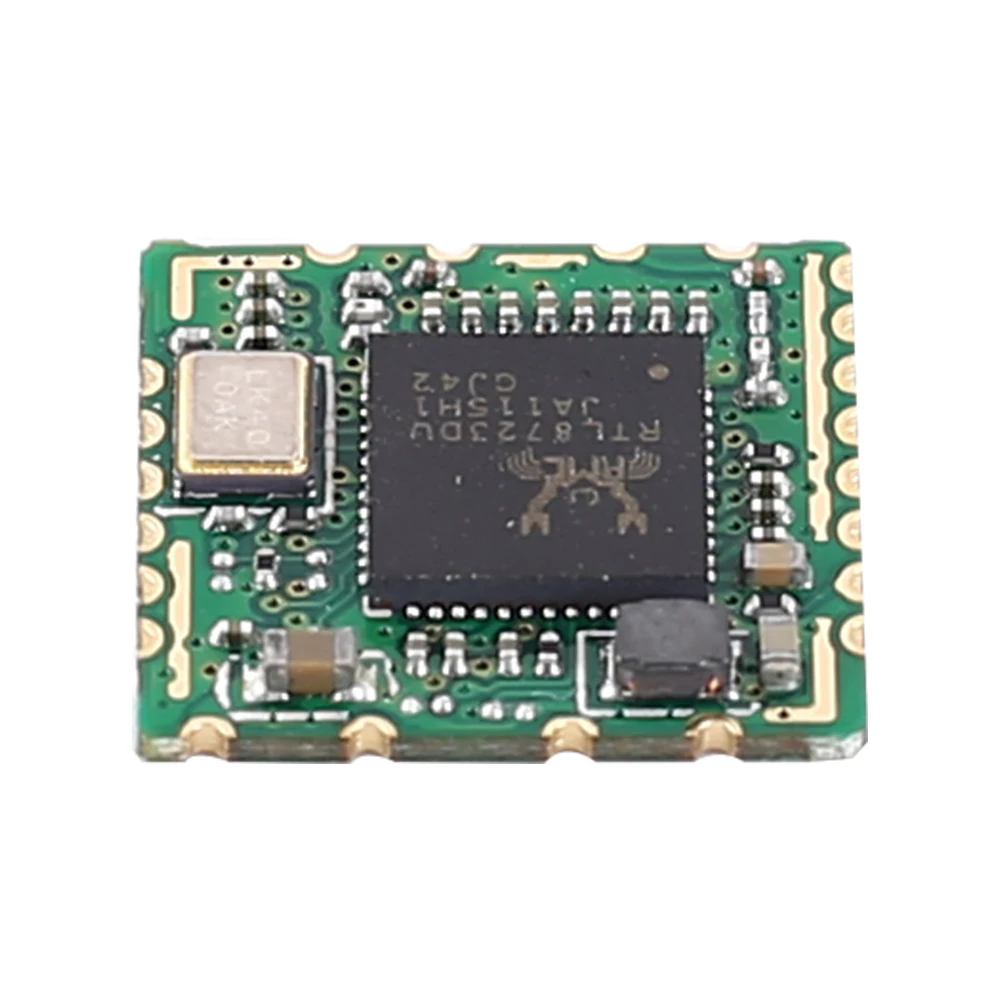

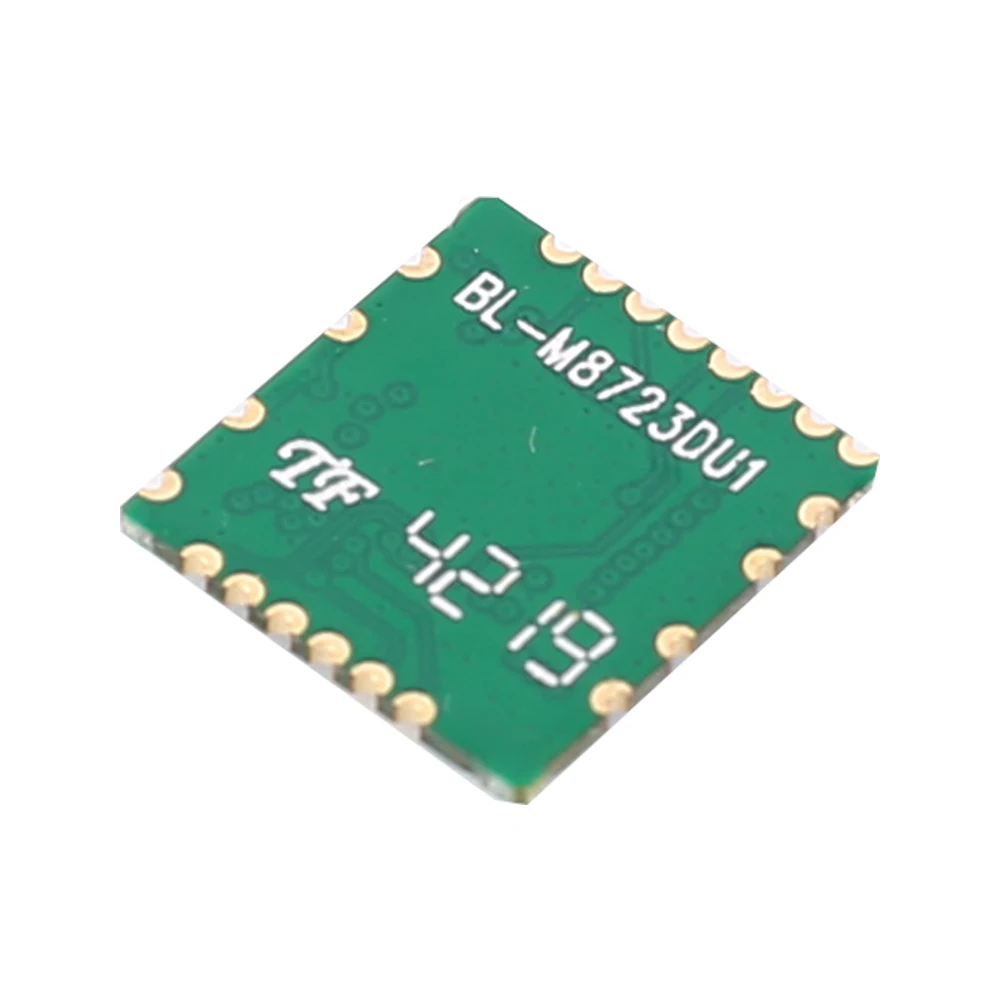

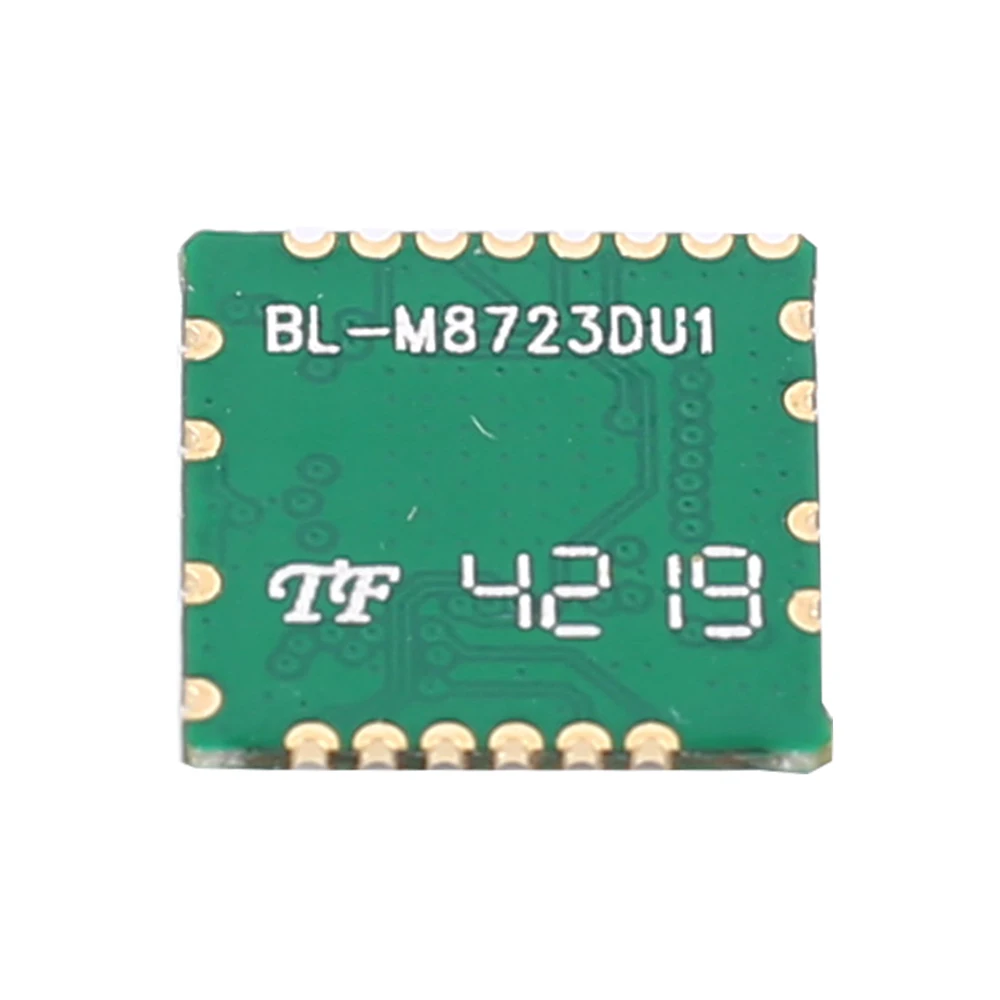

DC3.3V RTL8723DU Беспроводной WI-FI Bluetooth модуль приемопередатчика USB2.0 150 Мбит/с 2,4 ГГц

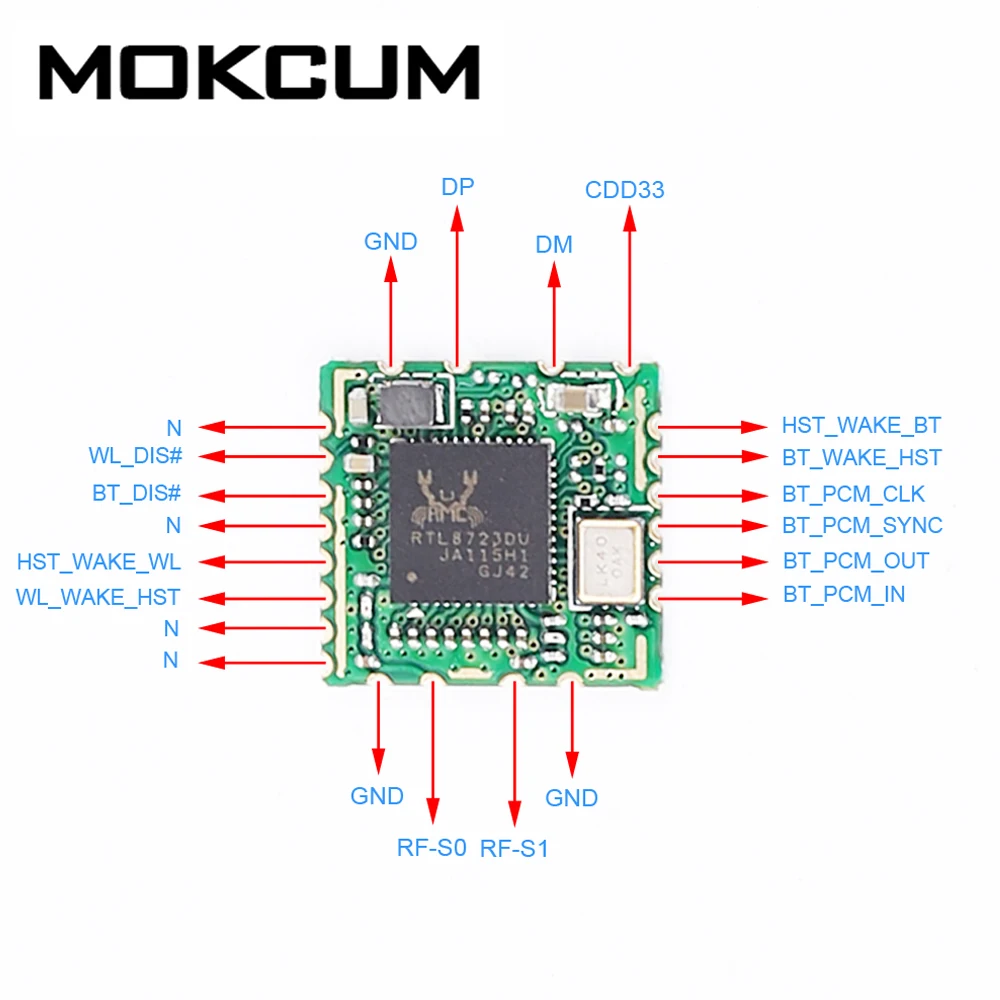

1. Описание: Это беспроводной Wi-Fi модуль приемопередатчика bluetooth. Этот модуль подходит для планшетов, ноутбуков, читателей и т. Д. 2. Особенности: 1>. Быстрая скорость передачи 2>. Поддерживает Bluetooth 4,0 3>. Маленький размер 3. Параметры: 1>. Название продукта: беспроводной WIFI модуль приемопередатчика Bluetooth 2>. Работа Напряжение: 3,3 V 3>. Рабочая частота: 2,4 ГГц 4>. Модель чипа: RTL8723DU-CG 5>. Тип интерфейса: USB интерфейс 6> скорость передачи: 150 Мбит/с 7>. Режим работы: одноранговый и централизованный контроль 8>. Система поддержки: LINUX 9>. Стандарт IEEE: 802.11b/g/n 10>. Расстояние передачи: 100 метров 11>. Рабочая температура:-10 ℃ ~ 70 ℃ 12>. Температура хранения:-40 ℃ ~ 105 ℃ 13>. Рабочая влажность: 5% ~ 95% относительной влажности 14>. Размеры: 24,5*15*2 мм 4. Описание штифта: 1>.GND:Grond 2>.RF-S0:WLAN/BT RF TX/RX сигнальный порт 0 3>.RF-SI:WTAN/BT RF TX/RX сигнальный порт 1 4>.GND:Grond 5>.BT_PCM_IN: Входное/Выходное соединение общего назначения 6>.BT_PCM_OUT: Входное/Выходное соединение общего назначения 7>.BT_PCM_SVNC: Входное/Выходное соединение общего назначения 8>.BT_PCM_CLK: Входное/Выходное соединение общего назначения 9>.BT_WAKE_HST:Chip wakeup host 10>.HST_WAKE_BT: чип Host wakeup 11>.VDD33: Потребляемая мощность 3,3 V 12>.DM: высокоскоростной USB D- Singal 13>.DP: высокоскоростной USB D + Singal 14>.GND:Grond 15>.N: Нет атрибутов 16>.WL_DIS #: Этот штырь может внешне Shutdoun RTL8723DU Функция MLAN, когда WL DISn тянется низко. Когда этот штырь Заявлено, USB интерфейс будет отключен. Функция радиоотключения WLAN с хост-интерфейсом Отвод подключен. 17>.BT_DIS #: Этот штырь может внешне Shutdoun RTL8723DU Функция BT, когда BT_DISn тянется низко. Этот штифт также может поддерживать Функция BT Radio-roff с хост-интерфейсом, остающимся подключенным. 18>.HST_WAKE_WL: Входное/Выходное соединение общего назначения 19>.WL_WAKE_HST: Входное/Выходное соединение общего назначения 5. Примечание: 1>.PIs резерв цепи "pi" для сопоставления антенны. 2>. Схема RF должна поддерживать сопротивление 50ohn. 3>. Дифференциальный сигнал USB поддерживает сопротивление 90ohn. 4>. Защищены фильтр постоянной ёмкости, универсальный конденсатор для 3,3 V вход питания. 6. Применение: 1>. Робот 2>. Подходит для планшетов, ноутбуков, читателей и т. д. 3>. Подходит для smart TV, HD-definition 4K TV,smart cinema projection screen equipment. 4>. Подходит для автомобильной навигации и автомобильной электроники. 5>. Подходит для устройств бытовой электроники или смарт-приборов (телевизор, dvd-плеер, Blu-Ray плеер, OTT, телеприставка, IP телевизор и т. Д.). 7. Посылка: 1>.1 шт. беспроводной WIFI Bluetooth модуль приемопередатчика
