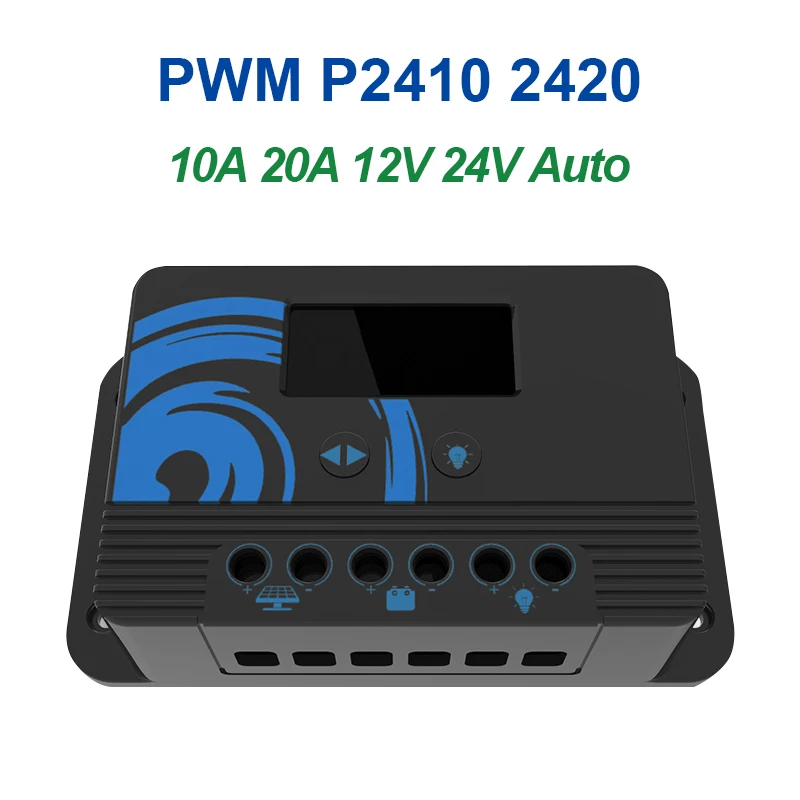

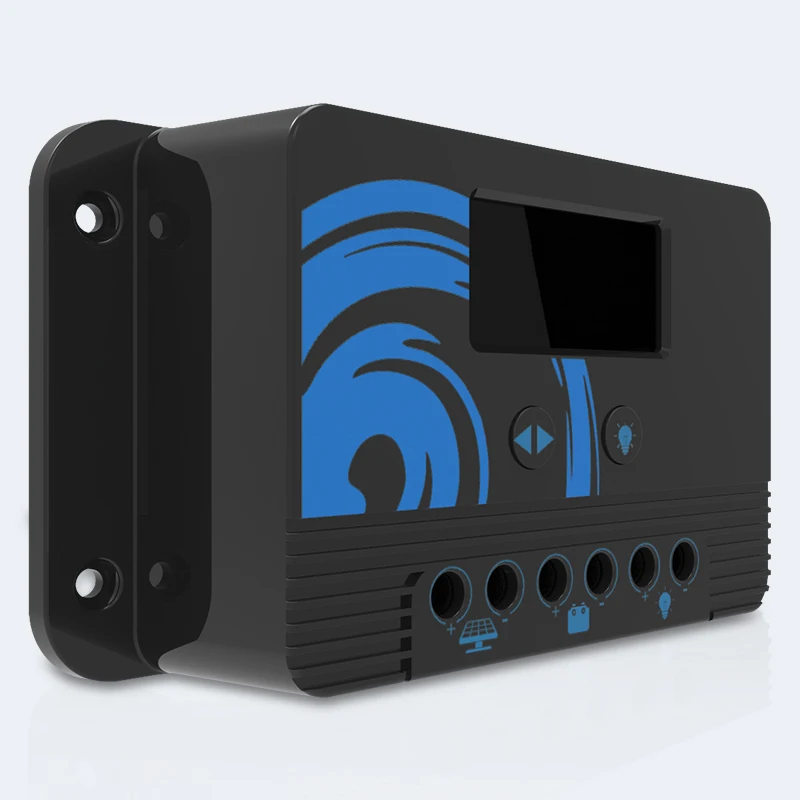

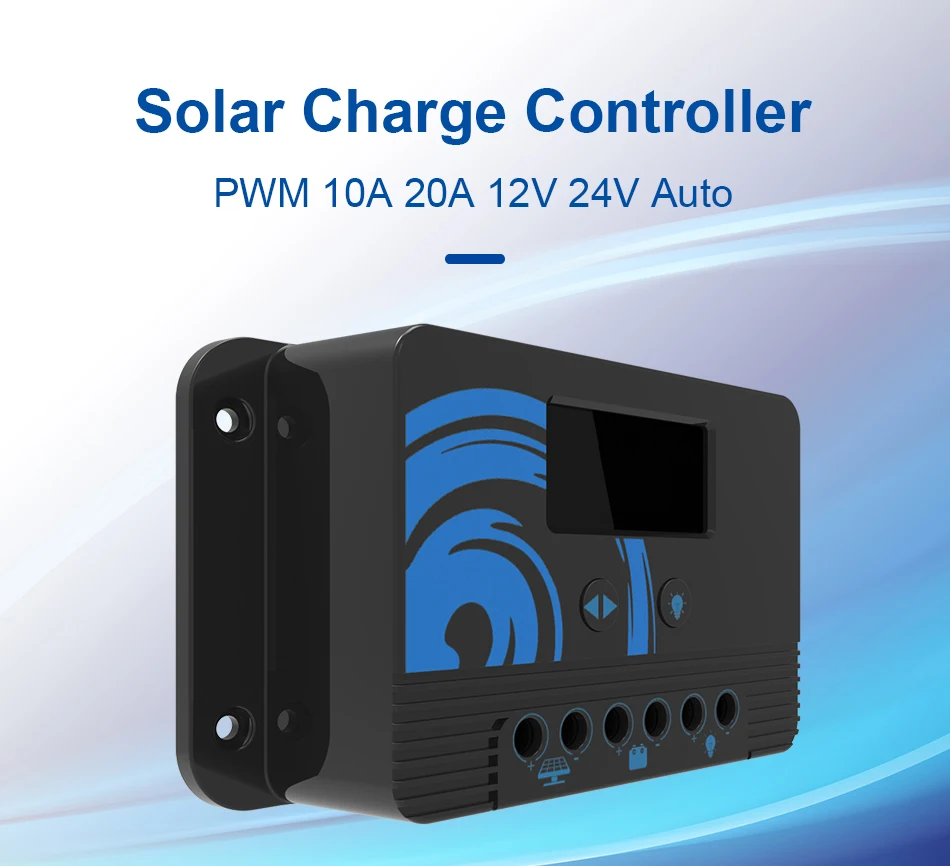

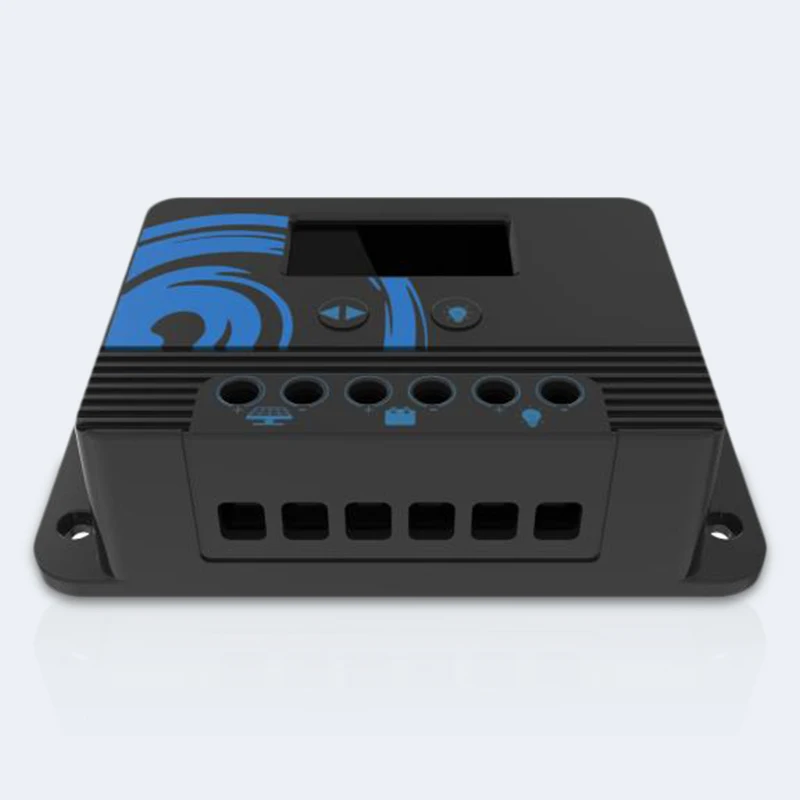

2019 новый регулятор заряда солнечной батареи PWM10A 20A, 12 В/24 В, автоматический выход 5 В, регулятор панели солнечных батарей PV, USB, зарядное устройство для дома, ЖК-дисплей

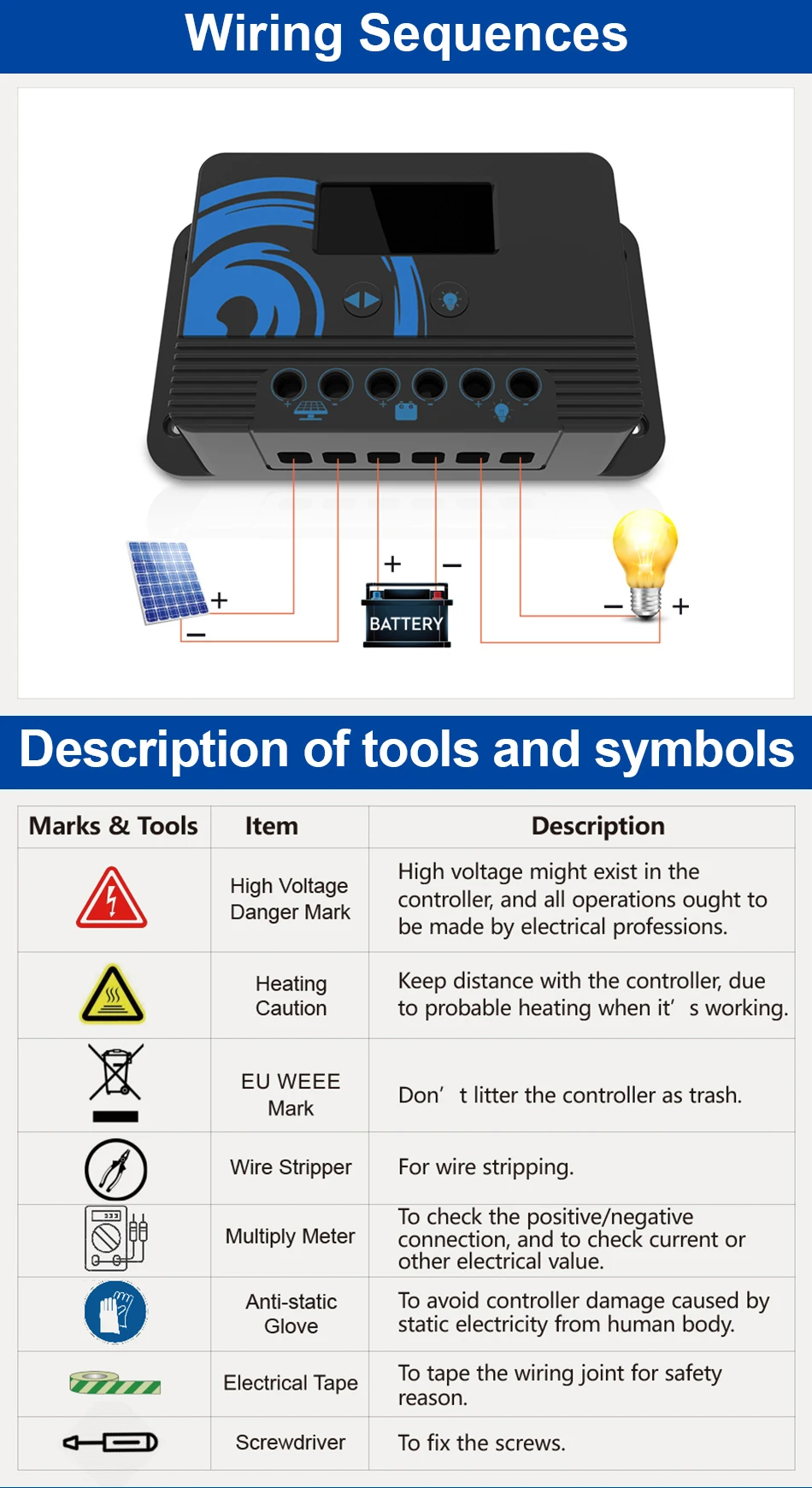

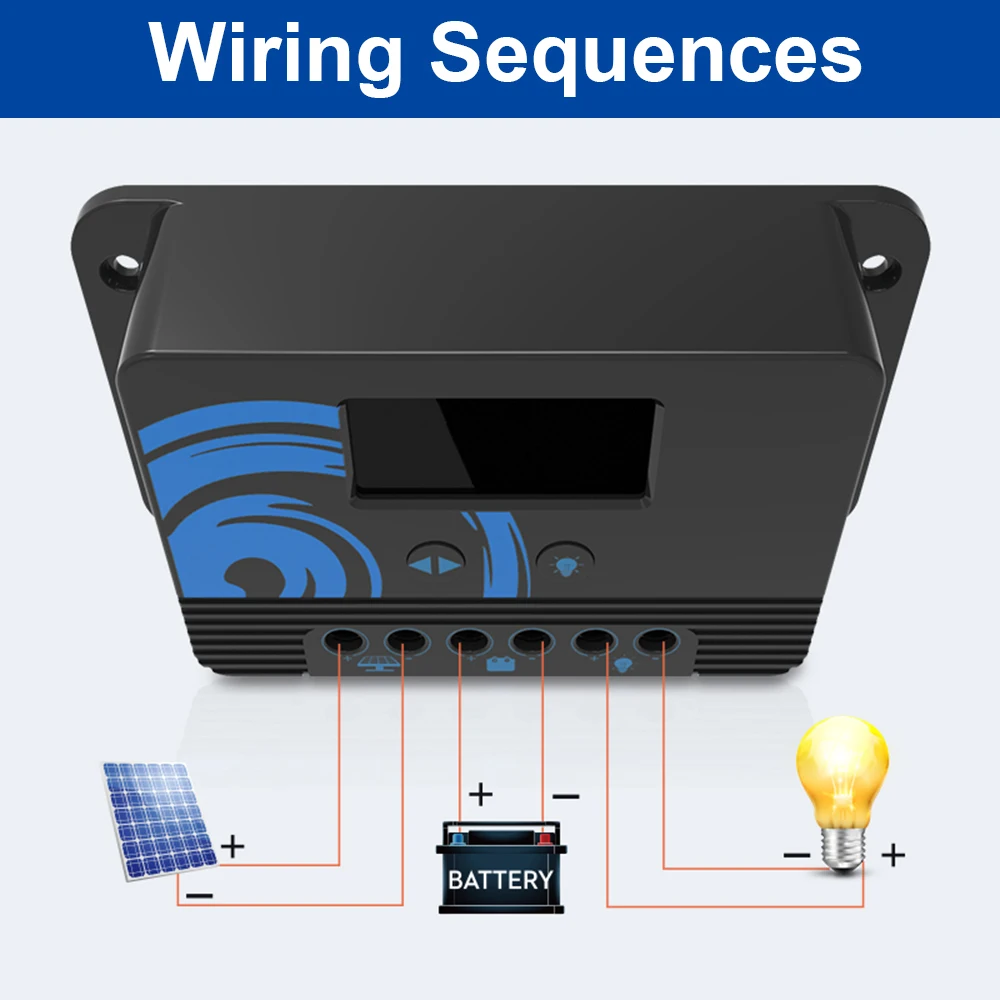

Подключение системы 1. Подключите аккумулятор к регулятору заряда-плюс и минус. 2. Подключите фотогальванический модуль к регулятору-плюс и минус. 3. Подключите потребителя к регулятору заряда-плюс и минус.
При деинсталляции применяется обратный заказ!
Неправильный порядок может повредить контроллер!
Спасибо за использование нашего продукта. Этот ШИМ-контроллер солнечного заряда обычно является устройством для регулирования солнечного заряда и управления выходом разряда, с ЖК-дисплеем и дополнительным USB-портом 5 В, в основном используется в небольшой солнечной системе постоянного тока.

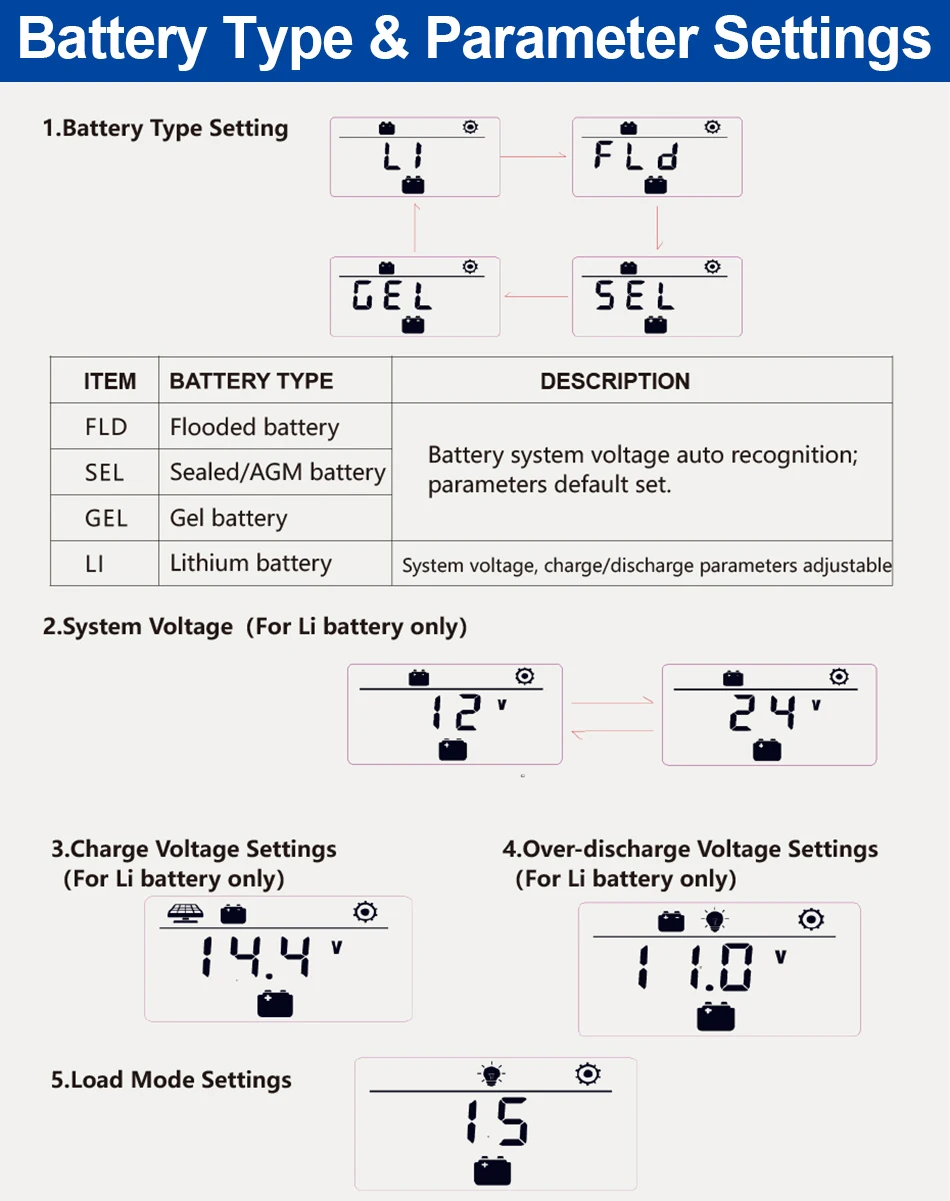

1. Большинство типов батарей можно поддерживать и выбирать, например AGM (или другой Герметичный тип), ГЕЛЕВЫЙ, затопленный и литиевый аккумулятор (с различными настройками напряжения), с помощью ключевых настроек в контроллере
Система автоматического распознавания свинцово-кислотных батарей 2,12 В/24 В
3. 3-фазная зарядка PWM: выравнивание-повышение-поплавок (для затопленных, AGM, гелевых свинцово-кислотных батарей)

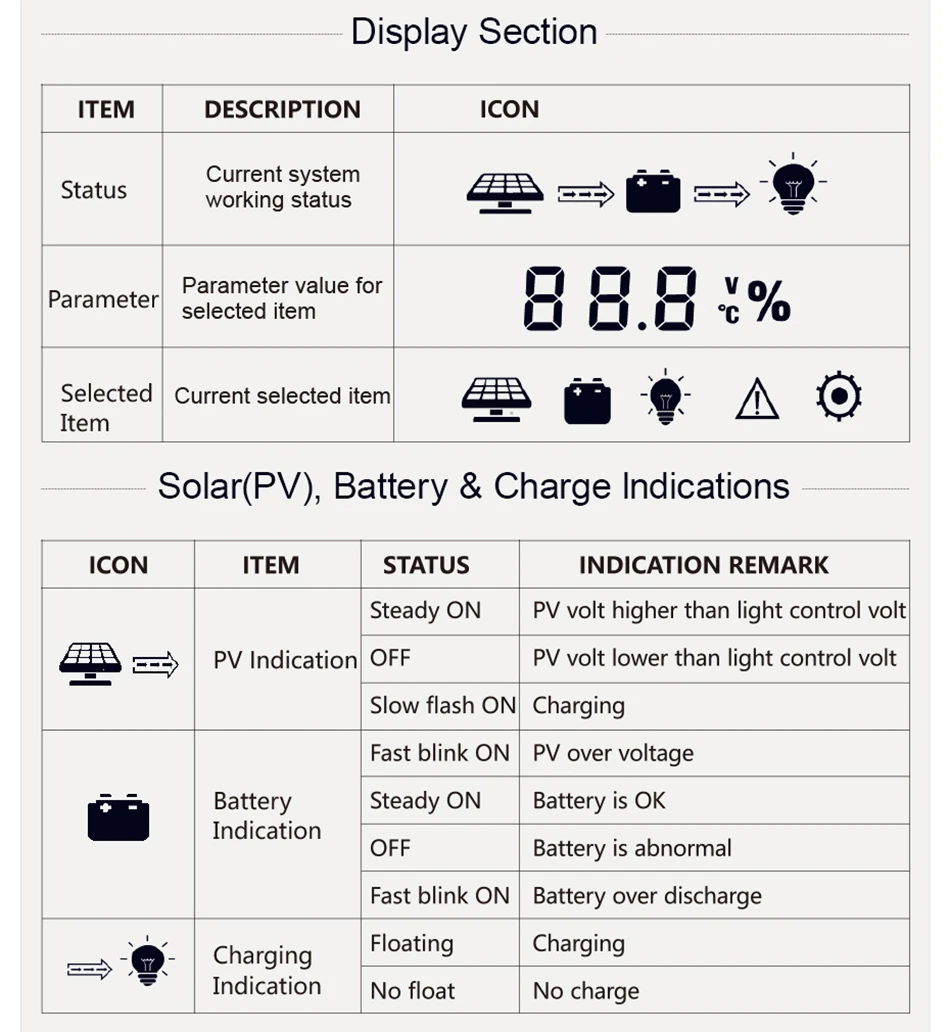

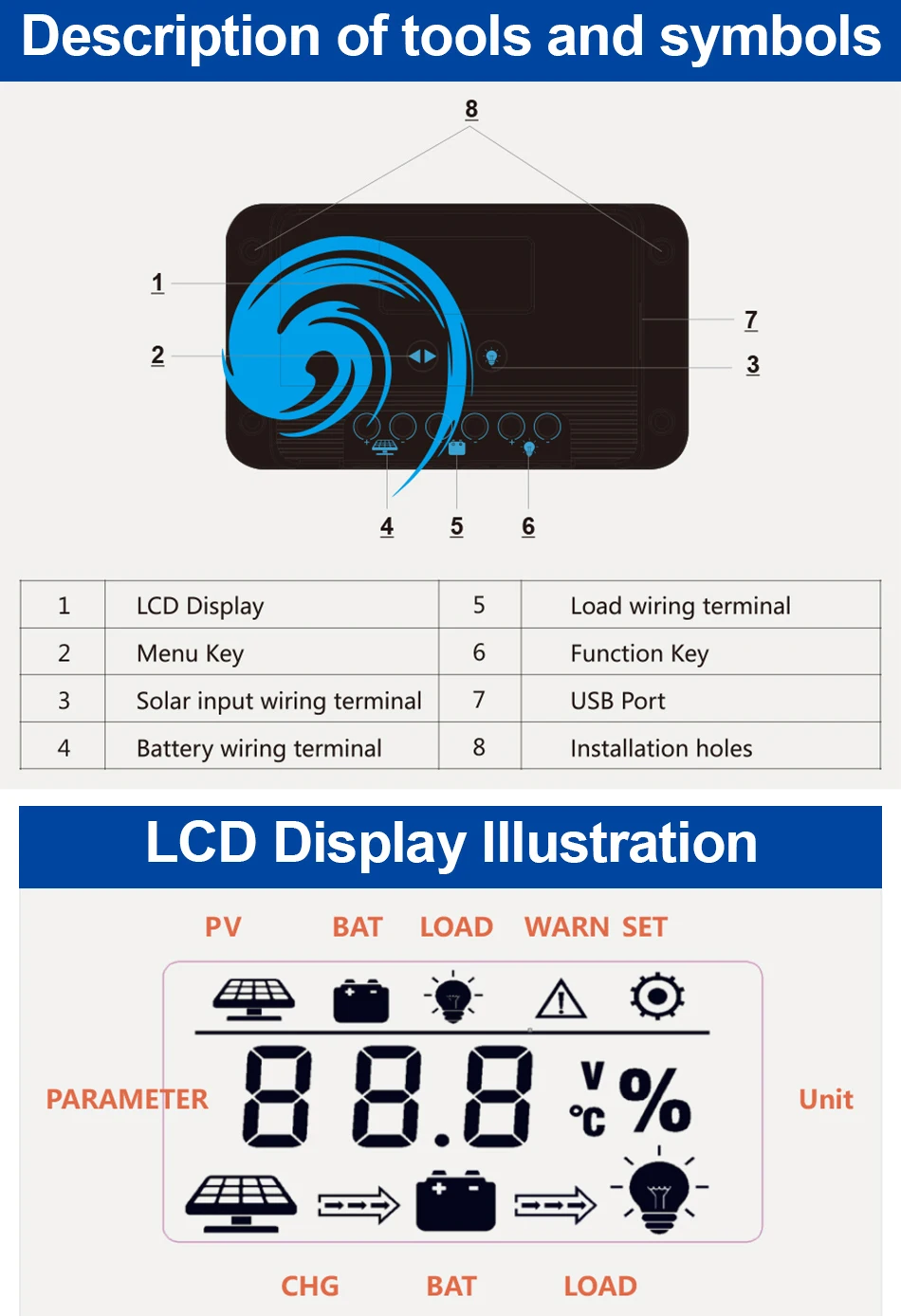

4. ЖК-экран, отображение рабочего состояния системы и параметров настройки

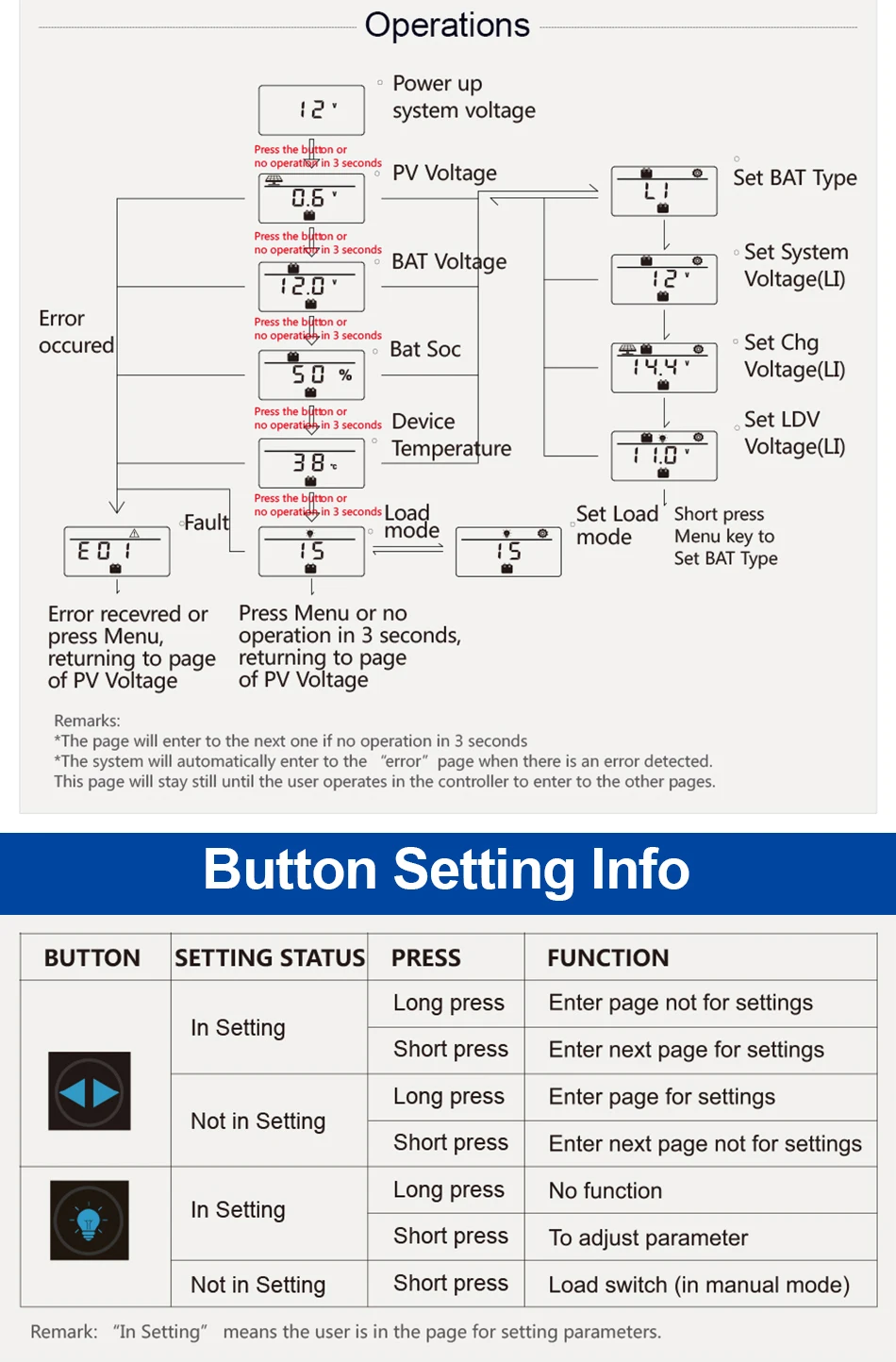

5. Удобное нажатие клавиш, простое и легкое.
6. Дополнительный USB-выход 5 В, подходит для мобильного заряда постоянного тока

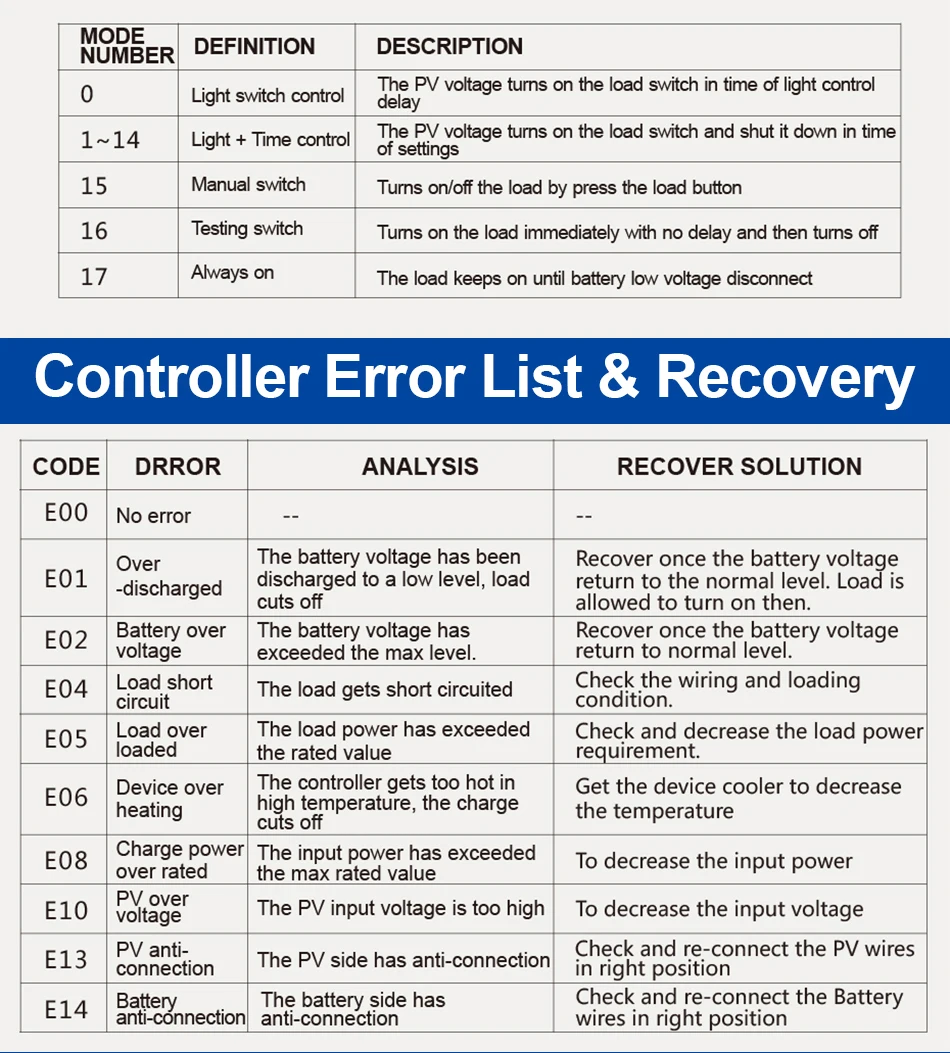

7. Умножьте выбор режима управления выходом: режим управления светом, режим управления светом, режим проверки отладки, ручной и всегда включенный режим
8. Промышленный дизайн для лучшей работы в экстремальных условиях окружающей среды
9. Полный спектр электрической защиты, такой как защита от подключения к PV и проводке аккумулятора, короткого замыкания нагрузки, переразряда аккумулятора, перенапряжения системы и т. д.
Товар
Параметры
Номер модели
P2410
P2420
Напряжение системы
12В/24В авто (FLD/GEL/SLD), 12В/24В (ручной набор для Li)
Потеря без нагрузки
8 мА (12 В),12 мА (24 В)
Максимальное входное напряжение PV
<55 в
Номинальный ток заряда
10А
20А
Максимальная входная мощность PV
170 Вт/12 В; 340 Вт/24 В 340 Вт/12 В; 680 Вт/24 В
Выбор типа батареи
FLD
SEL
Гель
Ли
Выравнивание напряжения заряда
14,8 в ×n
14,6 в ×n
--
--
Повышенное напряжение заряда
14,6 в ×n
14,4 В ×n
14,2 В * Н
14,4 В ×n (регулируемый)
Плавающее напряжение заряда
13,8 В ×n
--
Повышение напряжения восстановления заряда
13,2 В ×n
--
Напряжение восстановления переразряда
12,6 в ×n
12,6 в ×n
(Автоматическая Настройка под напряжение разряда)
Перенапряжение разряда
11,1 В ×n
11,1 ×n (регулируемый)
Напряжение светильник
5 В (12 В система),10 в (24 В система)
Время задержки управления освещением
10s
Режимы нагрузки
Управление освещением (от заката до рассвета), светильник том и временем, режим отладки, ручное управление, Режим постоянного включения.
Рабочая температура
-25 ℃ ~ + 65 ℃
Защита IP
IP30
Вес нетто
180 г
200 г
Связь
На
Дисплей
ЖК-дисплей
Высота работы
≤ 3000 м

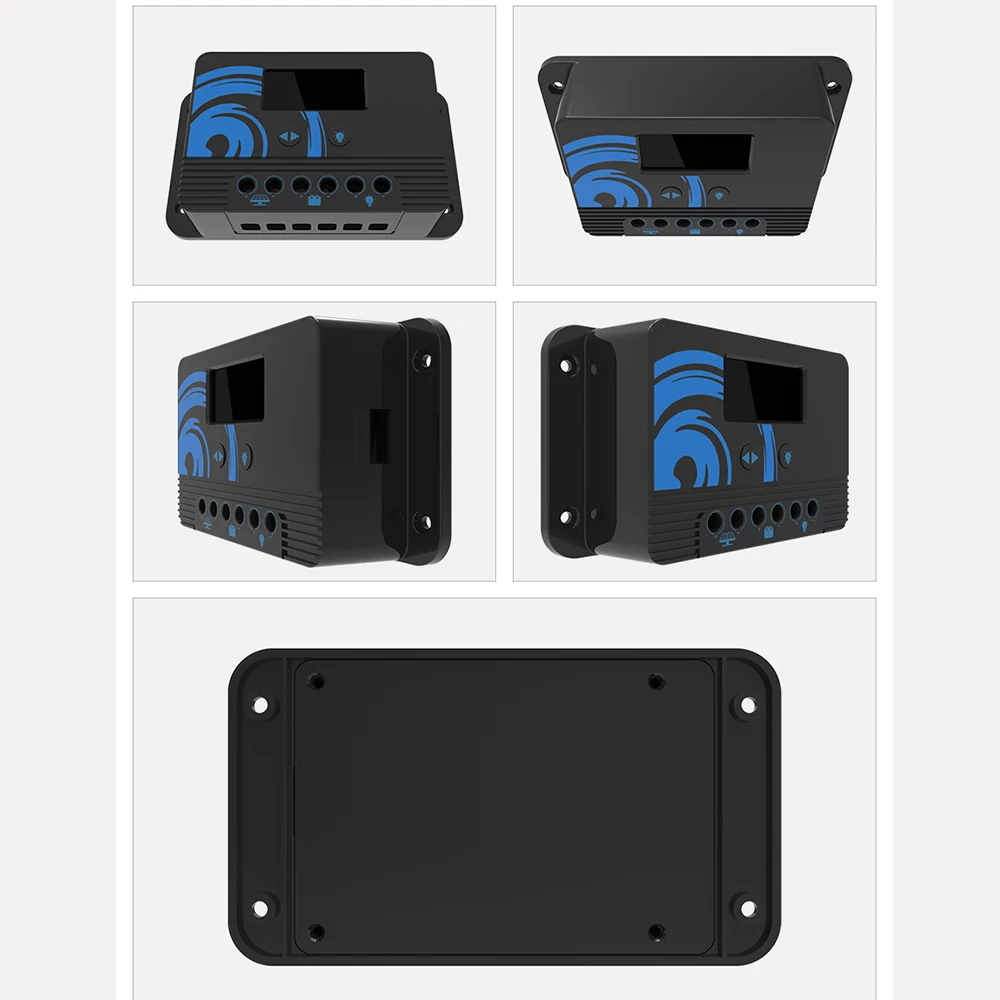

Размер контроллера (мм)
122 × 70 × 34,5
