TZT AD9361 плата разработки RF модуль приемопередатчика программное обеспечение радио SDR беспроводной модуль сбора данных
Описание: 64806Чип AD9361 является высокопроизводительным, высокоинтегрированным двунаправленным трансивером от baseband до радиочастоты (RF). Программируемость и широкополосная способность устройства делают его идеальным выбором для различных приемопередаточных приложений. Устройство интегрирует переднюю часть RF и гибкую часть baseband смешанного сигнала и интегрирует Частотный синтезатор для обеспечения настраиваемого цифрового интерфейса для процессора, тем самым упрощая импорт дизайна. В AD9361 диапазон рабочих частот составляет 70 МГц до 6,0 ГГц, Двойной вход и подключение двух устройств одновременно, а также поддерживает полоса пропускания канала диапазон составляет менее 200 кГц до 56 МГц.Модуль RF программного обеспечения SRF_AD9361_V2.0 имеет размер всего 35 мм * 50 мм и использует один источник питания 5 В.Основная схема модуля выглядит следующим образом:

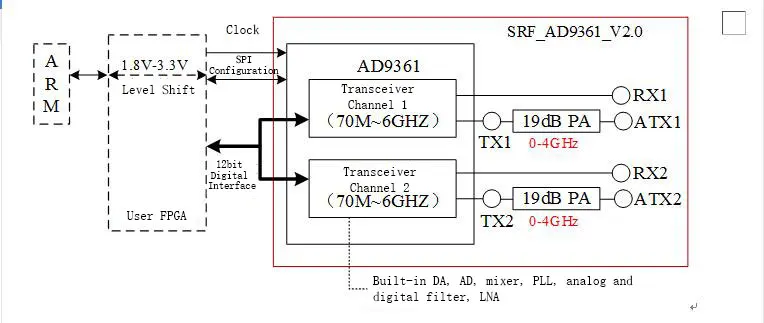

Схема принципа модуля SRF_AD9361_V2.0 и его типичные внешние отношения:
На цифровом сбоку, вход и выход SRF_AD9361_V2.0 напрямую подключены к пользователя цифровую замкнутую, как правило, FPGA и руки и логический уровень составляет 1,8 V. В дополнение к часам, она включает в себя SPI интерфейс и 12-разрядный пользователя baseband интерфейсом. На стороне радиочастоты входные и выходные интерфейсы SRF_AD9361_V2.0 включают два радиочастотных входных интерфейса RX1 и RX2, два радиочастотных выходных интерфейса TX1 и TX2 непосредственно подключены к AD9361 (диапазон сигнала TX1 и TX2 0 МГц-6 ГГц), TX1 и TX2 типичный максимальный выход 0dBm, Который используется для подключения к усилителю мощности, который может иметь пользователь.Чтобы уменьшить нагрузку пользователей, мы также интегрировали усилитель мощности 19dBm на SRF_AD9361_V2.0, что удобно для большинства пользователей использовать непосредственно в лабораторных условиях. ATX1 и ATX2-это выход после усиления мощности. Рабочий диапазон усилителя мощности 0-4 ГГц.

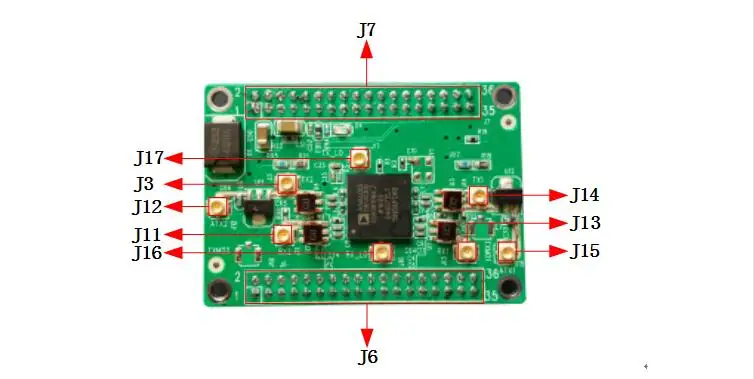

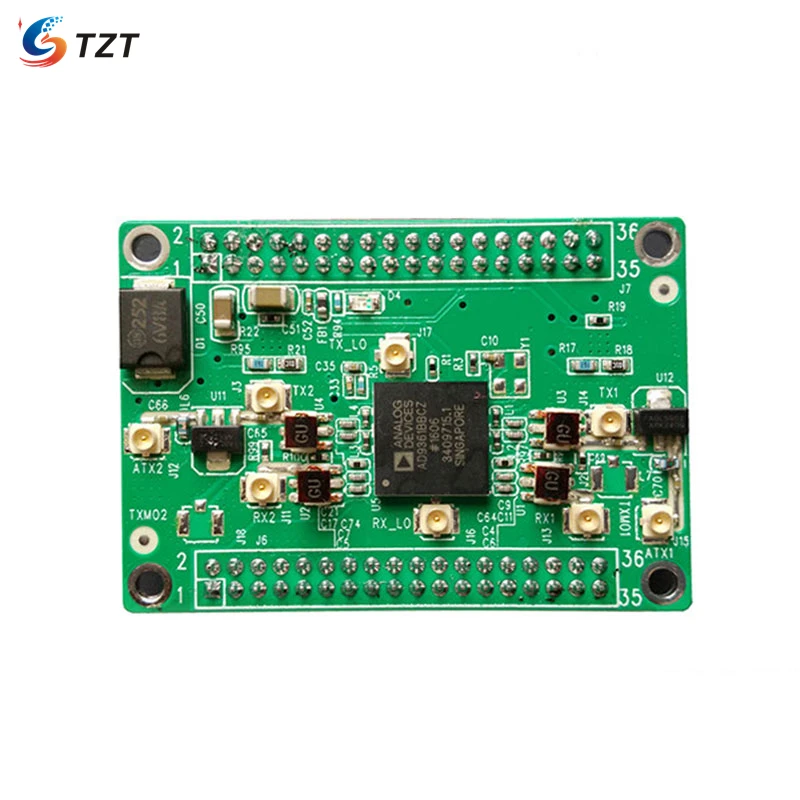

Внешний интерфейс модуля выглядит следующим образом:

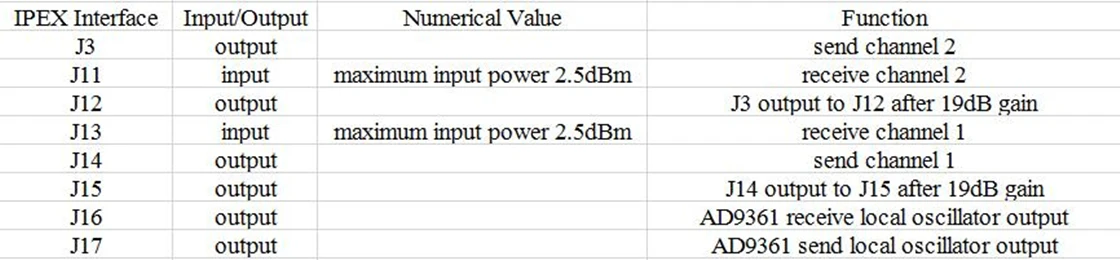

Среди них J6 и J7-блок питания и интерфейс цифровой цепи модуля, который состоит из двух 18*2 контактных заголовков с контактным расстоянием 2 мм, ведущий ко всем цифровым интерфейсам AD9361. Источник питания 5 в постоянного тока.Вход и выход радиочастотного сигнала модуля подключаются к внешней стороне через интерфейс IPEX. В следующей таблице представлено описание каждого интерфейса IPEX.
Посылка включает в себя:1 x AD9361 плата разработки
