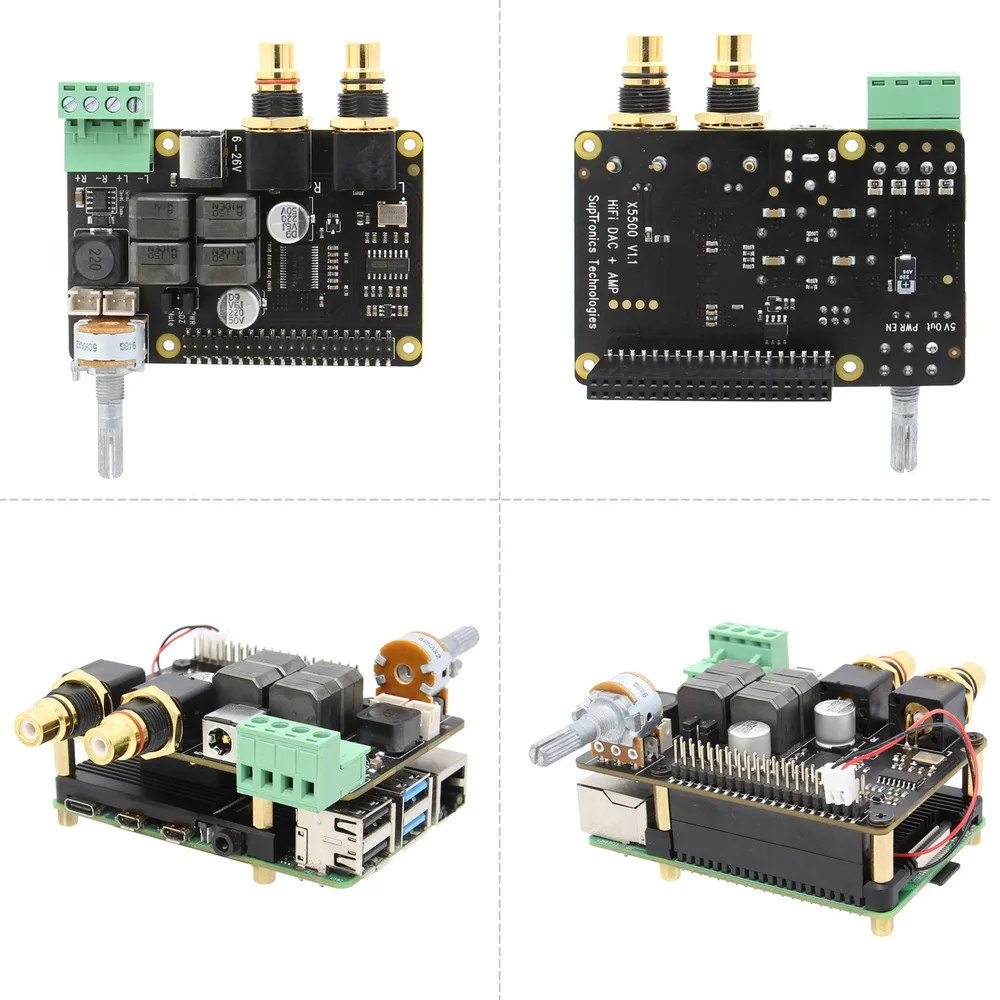

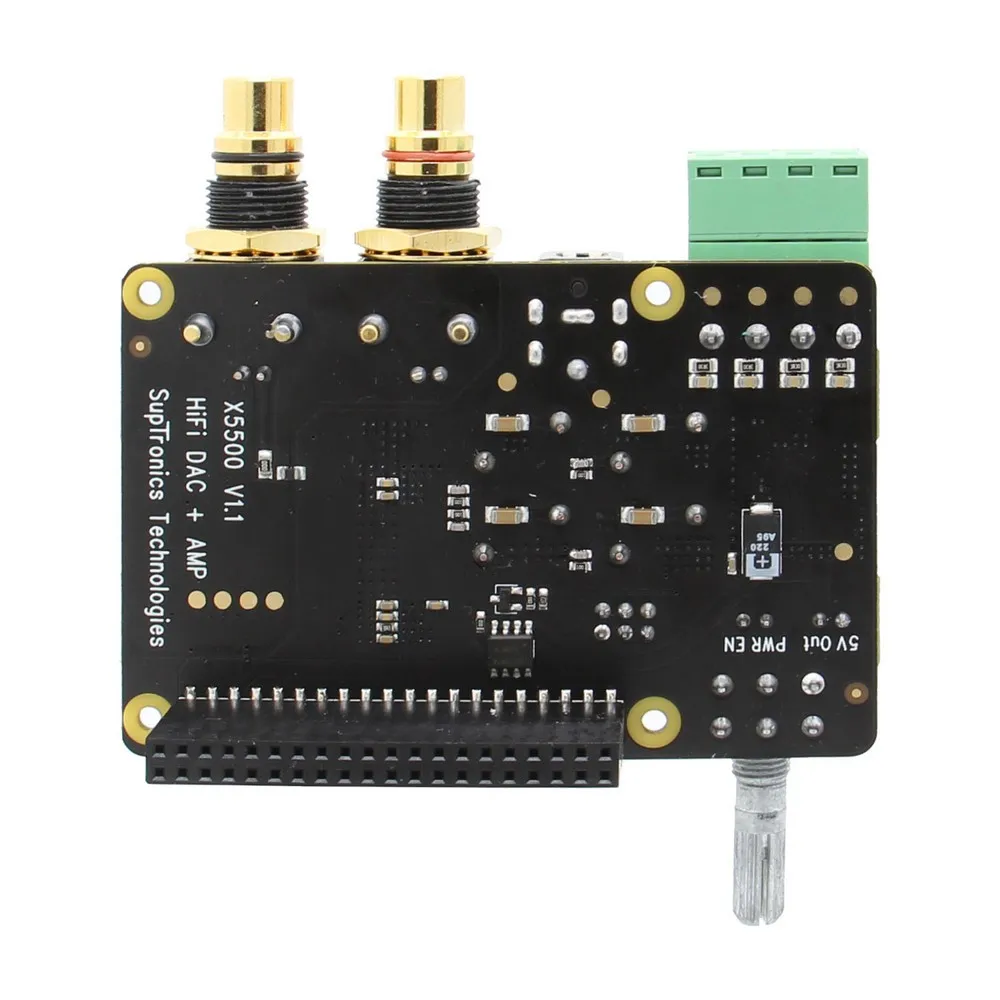

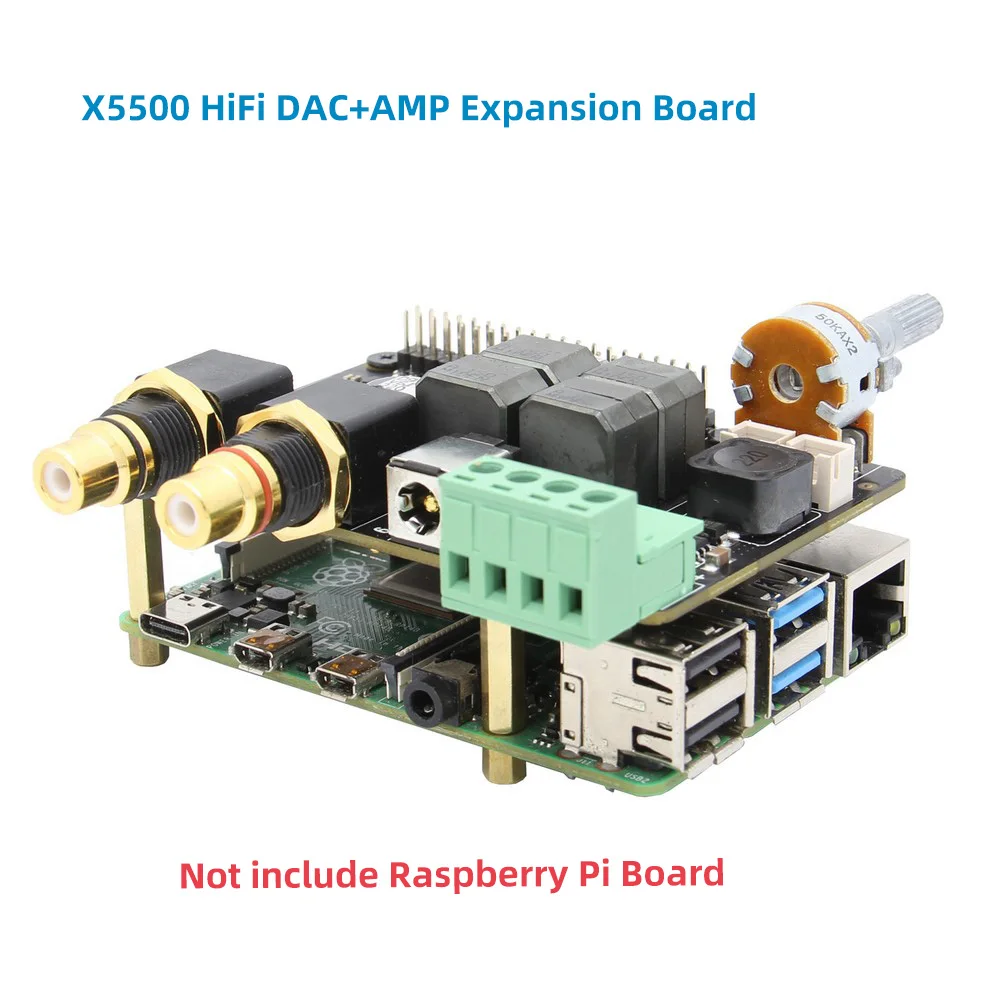

Плата расширения X5500 HiFi DAC + AMP, поддержка X872X710X850X860, совместима с Raspberry Pi 4B3B +3B

Raspberrypiwiki.com/X5500

Raspberry Pi 1 Модель B +/ 2 Модель B / 3 Модель B / 3 Модель B + / 4 Модель B

Moode аудио плеер

OSMC

Openelec

Raspbian Jessie

Volumio

Pi основной игрок

Full-HD аудио-до 24 бит/192 кГц воспроизведение

Audiophile ESS Technology Sabre premier stereo DAC ES9023

ES9023 обеспечивает бесдрожание звука в студии с 112dB DNR

Встроенный высококачественный стерео аудио усилитель класса D (TI TPA3118D2)

До 2 × 30 Вт в 8-ом BTL нагрузке при 24В постоянного тока

Способен управлять динамиками 4 Ом (также работает с более высокими динамиками сопротивления)

Использует Texas Instruments ультра-малошумный регулятор напряжения (Выходной шум <10 vrvrms)

Использует Texas Instruments высокоэффективный понижающий преобразователь постоянного тока (до 95%)

6V ~ 26Vdc преобразовано в 5,1 V, 3A для питания Raspberry Pi

Использует подлинный потенциометр серии ALPS RK163 для плавной регулировки громкости

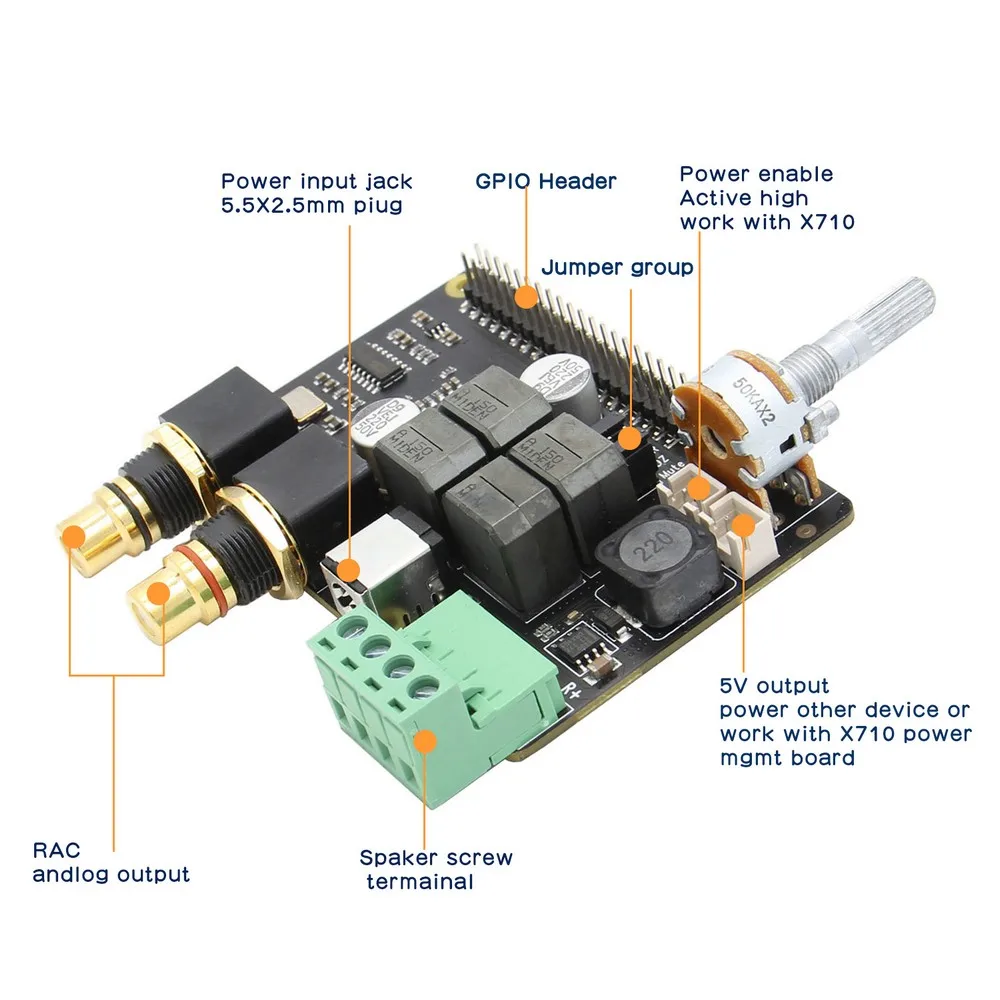

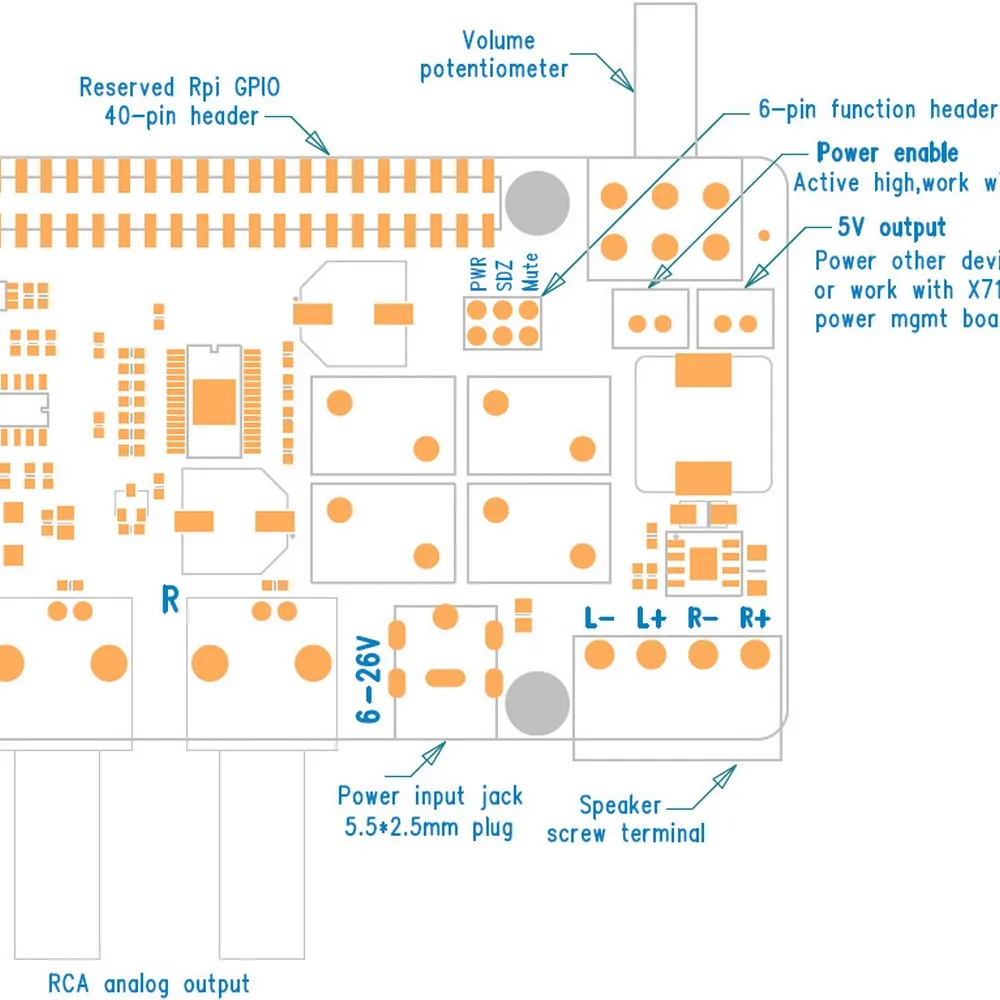

Встроенные подключаемые Винтовые клеммы динамика

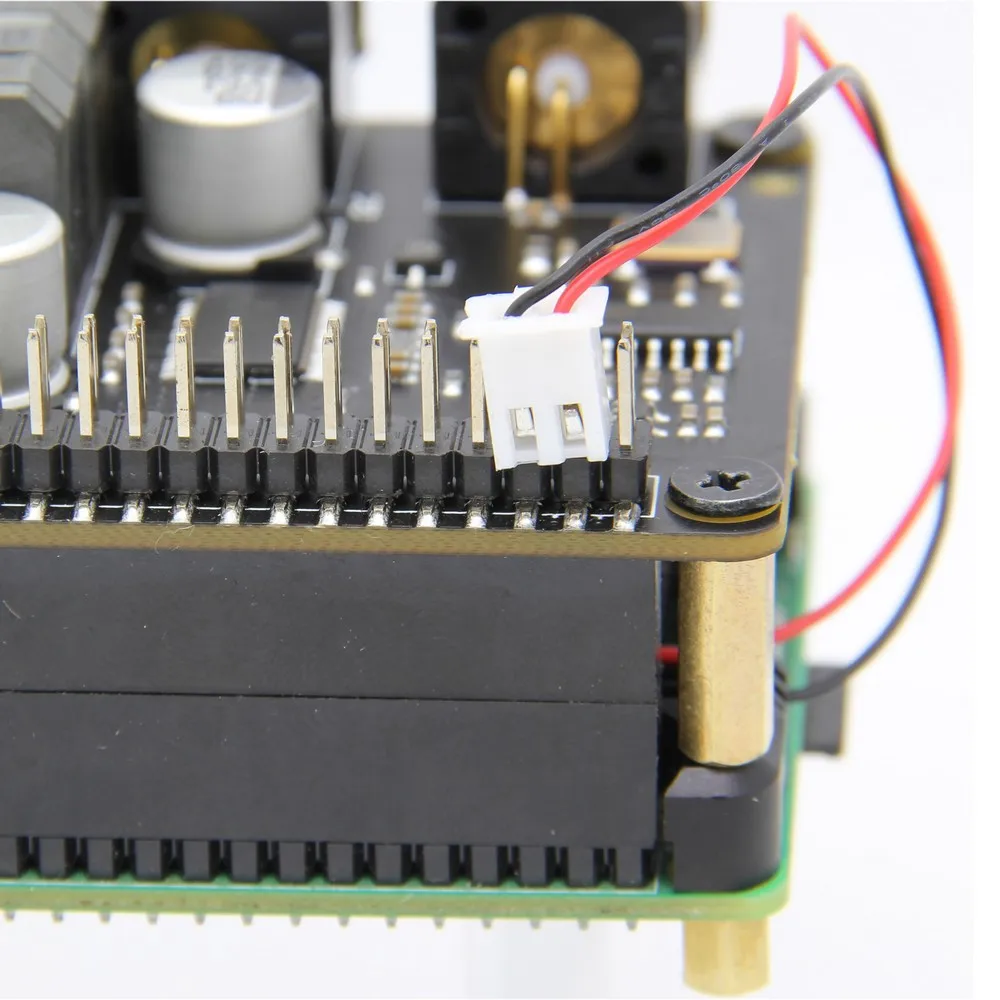

Встроенный разъем XH2.54 обеспечивает выход 5 В для питания других устройств

Использует цифровые аудио сигналы I2S для уменьшения загрузки ЦП через USB аудио решения

Поп-шум может быть улучшен путем включения GPIO управления

AMP может быть включен/отключен с перемычкой

Источник питания: 6-26Vdc,≥ 3A рекомендуется

GPIO используется: LRCK - IO19, BCK - IO18, DATA - IO21, IR - IO26, AMP mute - IO22

RCA аналоговый уровень аудиовыхода: 2 В RMS

Максимальная выходная мощность усилителя: 2 × 30 Вт при нагрузке 4Ω BTL при 24Vdc

Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi I2S)

Размер печатной платы 85x57 мм
