Описание продукта

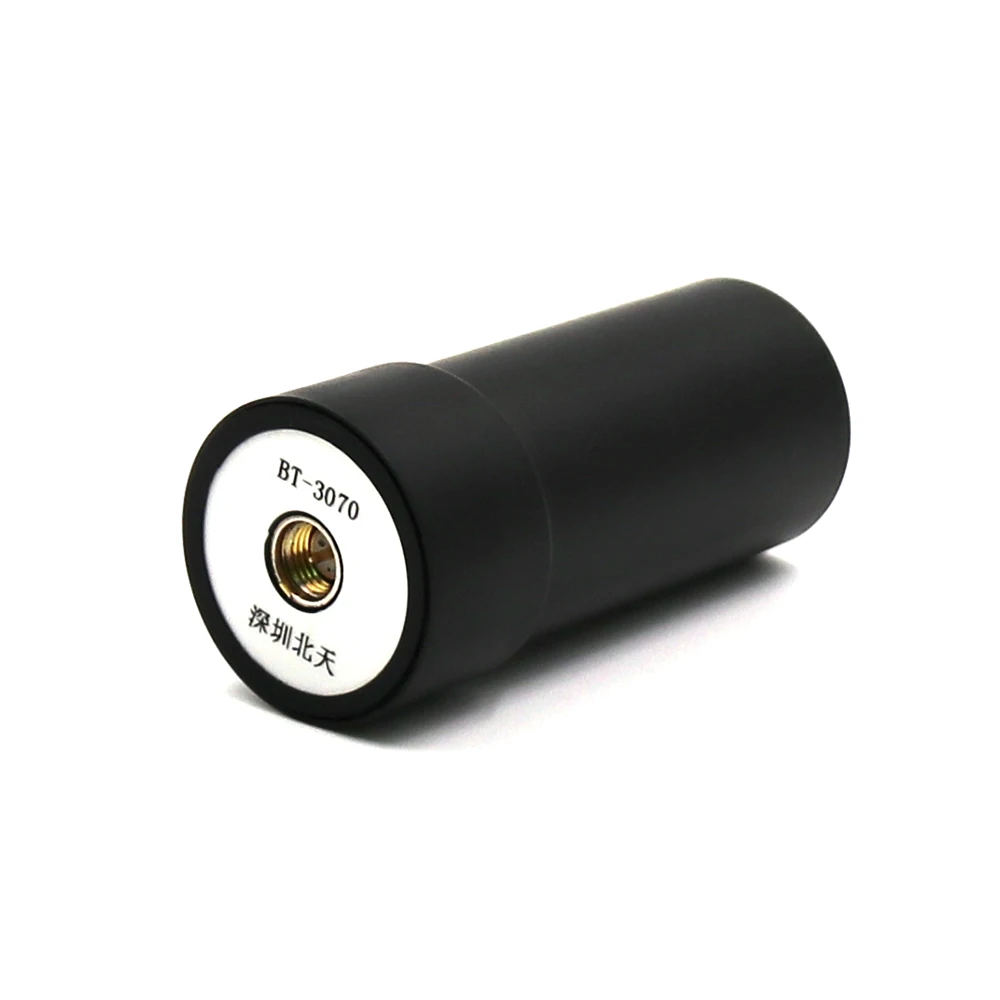

BT-3070 может одновременно принимать сигналы диапазонов частот GPS L1/L2, BDS B1/B2/B3, GLONASS G1/G2 и GALILEO E1/E5b, что подходит для четырех систем, высокоточных измерений и позиционирования.

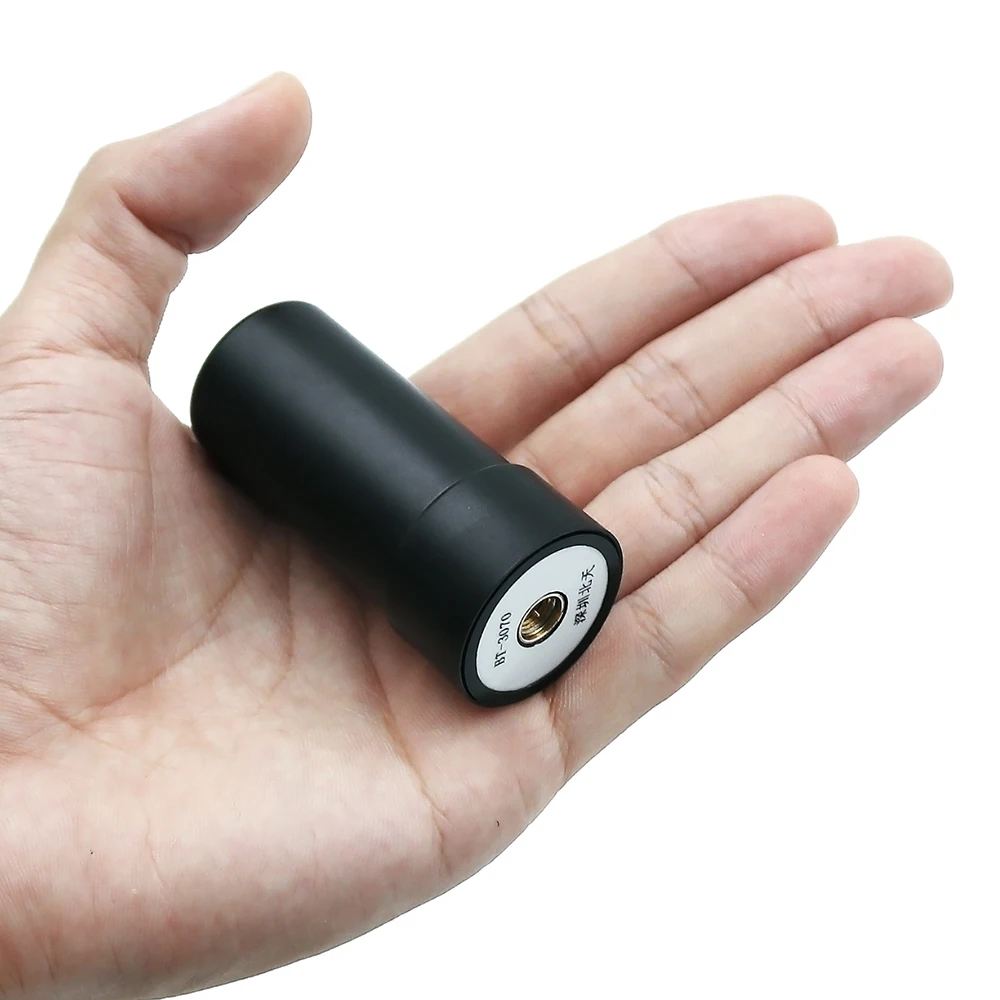

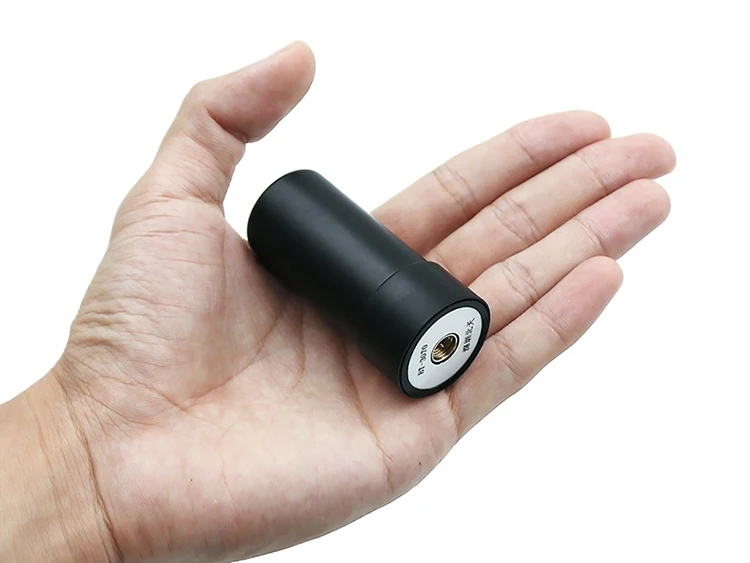

Особенность 1 светильник. Общий вес антенны составляет менее 20 г, что особенно подходит для беспилотных летательных аппаратов, ручных самолетов, Носимых устройств и другого оборудования со строгими требованиями по массе и объему, что может значительно снизить нагрузку.
Особенность 2: легко установить. Антенна подается и передается стандартным разъемом SMA, а антенну можно зафиксировать, подключив разъем антенны к сигнальному разъему терминального оборудования без дополнительного монтажного отверстия.
Особенность 3: отличное всенаправленное излучение. Антенна имеет четырехрычажную спиральную конструкцию. По сравнению с традиционной микрополосной антенной, антенна обладает лучшим усилением низкой высоты и широкоугольной круговой поляризацией, а также может получать более низкие спутниковые сигналы высоты.
Технические характеристики
Антенна имеет четырехрычажную спиральную структуру, которая обладает хорошим усилением низкой высоты и широкоугольной круговой поляризацией для обеспечения приема сигнала низкой высоты.
Антенна имеет стабильный Фазовый центр, чтобы минимизировать влияние антенны на погрешность измерения.
В схеме антенны используется технология защиты от помех, которая может нормально работать в сложных условиях с определенными помехами.
Корпус антенны обладает характеристиками ударопрочности при высоких и низких температурах, гидроизоляции, защиты от ультрафиолета и т. д., что обеспечивает гарантию длительной работы антенны в полевых условиях
Спецификации и параметры
Индекс антенны
\ \РаботаЧастота
\ \GPS
\L1/L2
\ \ГЛОНАСС
\G1/G2
\ \BDS
\B1/B2/B3
\ \GАлилео
\E1/Е5Б
\ \ВертексУсиление
\ \L1 ≥2,0DBi
\L2 ≥2,0DBi
\ \G1 ≥2,0DBi
\G2 ≥2,0DBi
\ \B1 ≥2,0DBi
\B2 ≥2,0DBi
\B3 ≥1. 5DBi
\ \E1 ≥2,0DBi
\Е5B≥2,0DBi
\ \Поляризационная вечеринкаФормула
\ \RHCP
\ \Выходное сопротивление
\ \50Ω
\ \Горизонтальный угол покрытия
\ \360О
\ \Выход стоячей волныЧем
\ \≤1,5
\ \LNAIndex
\ \Усиление
\ \35 ± 2 дБ
\ \Шумовая фигура
\ \≤2 дБ
\ \Выход коэффициента стоячей волны напряжения (КСВ)
\ \≤1,5
\ \Рабочее напряжение
\ \3. 0 В-6,0V
\ \Рабочий ток
\ \≤25 мА
\ \Структурные характеристики
\ \Совместный подход
\ \SMA-J

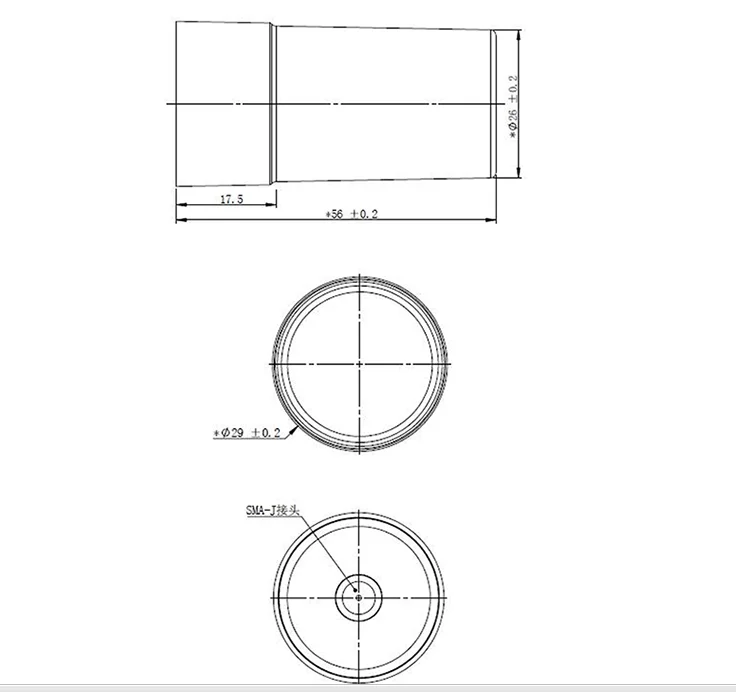

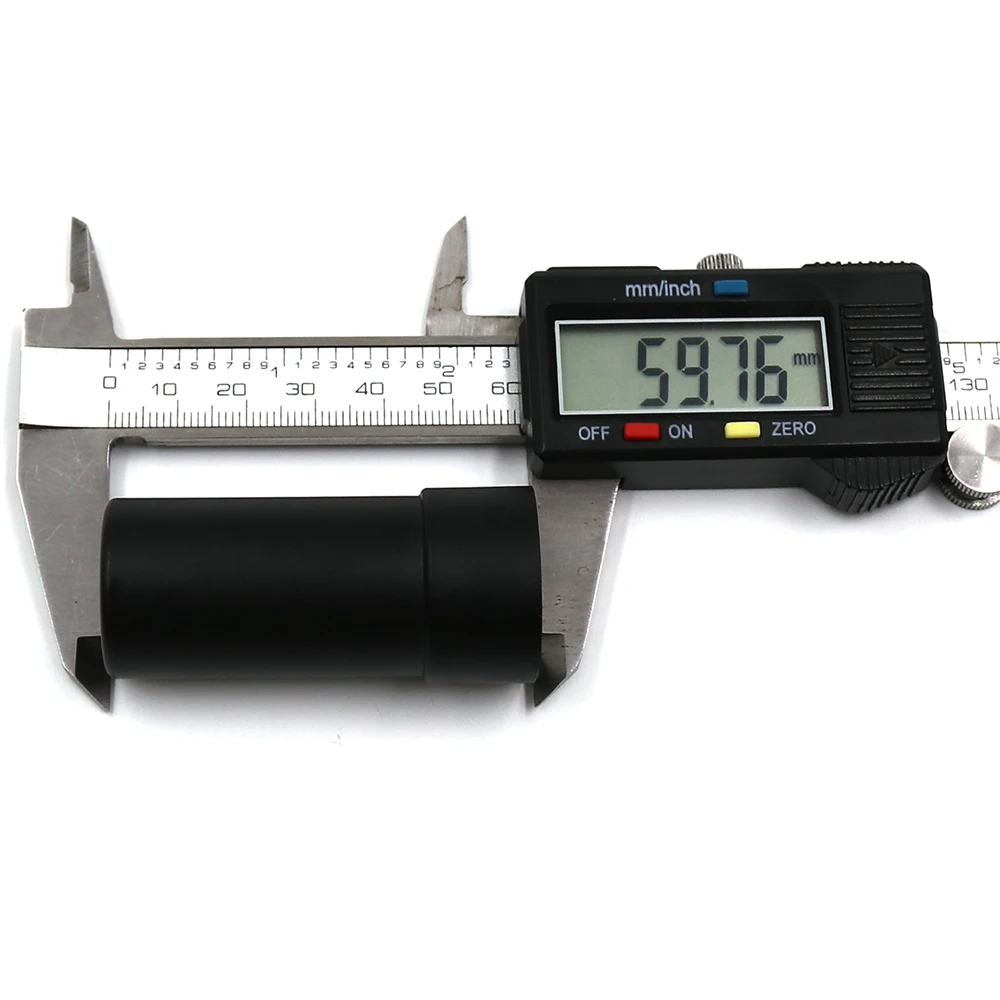

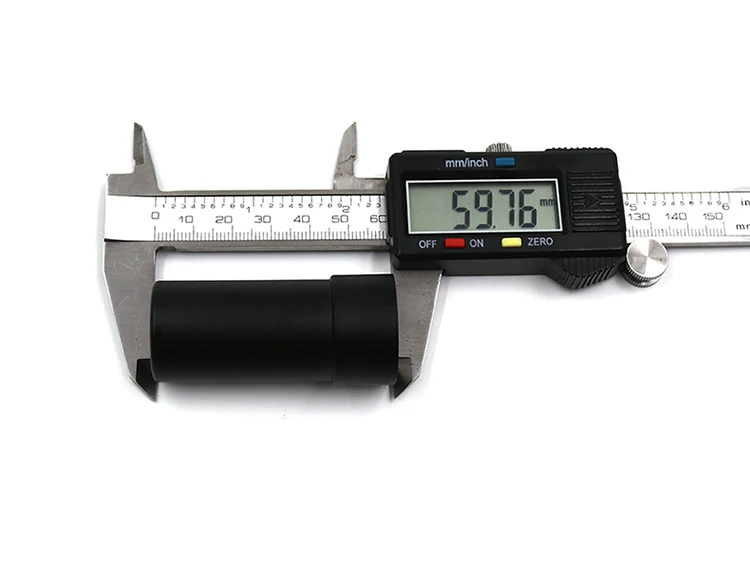

\ \Размер
\ \Ф29,0Мм*56. 0Мм
\ \Вес
\ \≤20G
\ \Класс водонепроницаемости
\ \IP67
\ \Рабочая среда
\ \Рабочая температура
\ \-40℃ ~ 80℃
\ \Температура хранения
\ \-55℃ ~ 85℃
\ \
'
