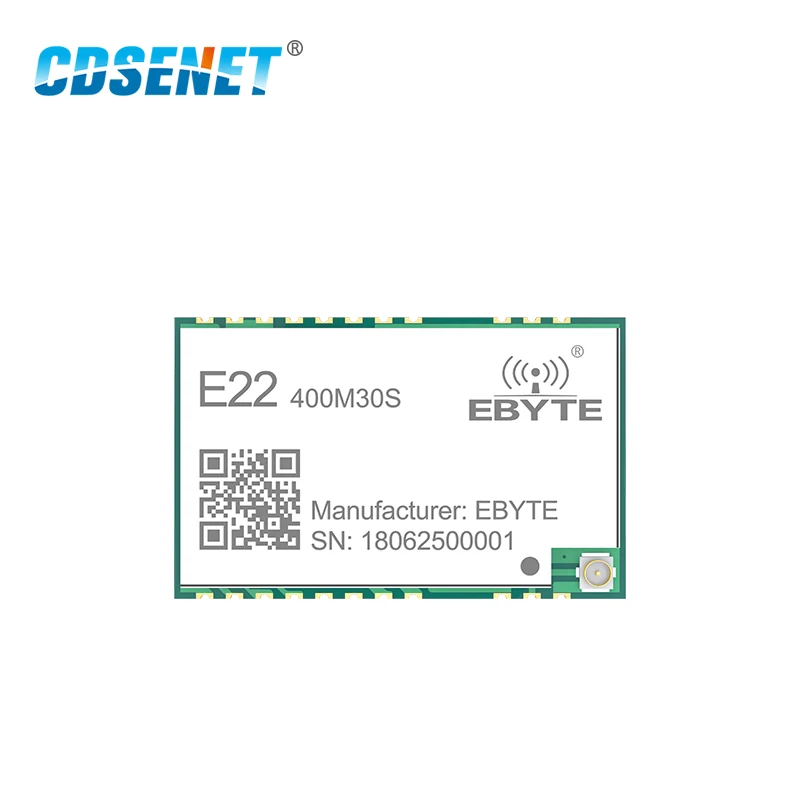

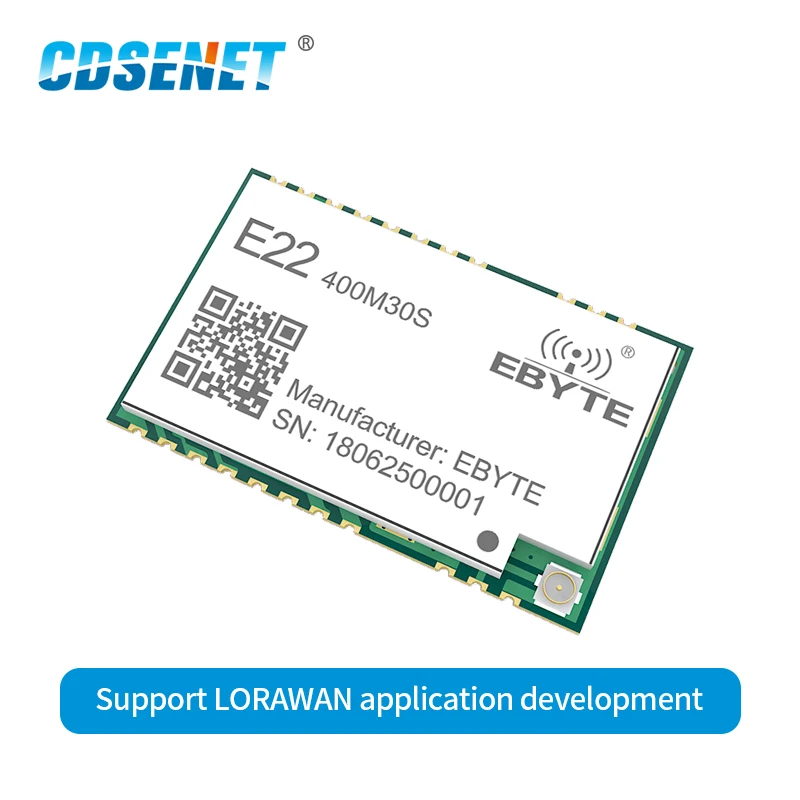

SX1268 1 Вт LoRa 433 МГц беспроводной приемопередатчик CDSENET E22-400M30S 30dBm IPEX штамп отверстие SMD дальний радиочастотный модуль 433 мгц приемник
RF параметр
Значение
Примечание
Рабочая частота
410 ~ 493 МГц
-
Передающая Мощность
30 дБм
Макс. Мощность (1 Вт)
Чувствительность приема
-150 дБм
-
Скорость передачи данных по воздуху
0,018 k ~ 300kbps
-
Испытательное расстояние
12000 м
В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высота 2 м
Аппаратный параметр
Значение
Примечание
Размеры
24*38,5 мм
Тип антенны
IPEX/штамп отверстие
Интерфейс связи
SPI
Посылка
SMD
Электронный параметр
Мин.
Тип.
Макс.
Блок
Состояние
Источник питания
2,5
5
5,5
V
Уровень связи
1,8
3,3
3,7
V
Передающий ток
600
650
700
Ма
30 дБм (1 Вт)
Ток приема
12
14
16
Ма
Ток сна
1
3
5
На
Рабочая температура
-40
20
+ 85
℃
Рабочая влажность
10
60
90
%
Температура хранения
-40
20
+ 125
℃

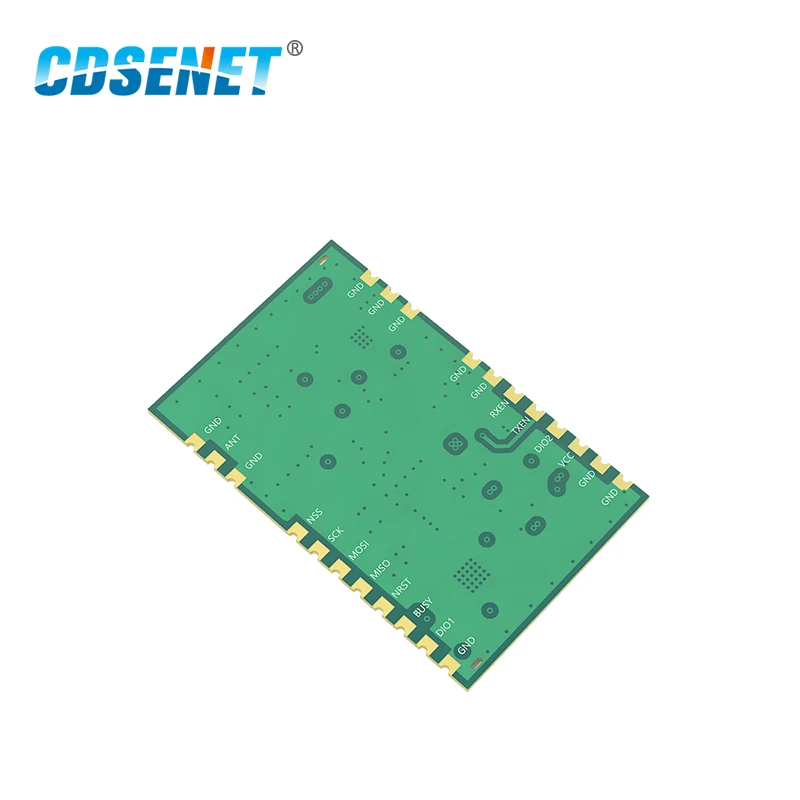

Контактный номер.
Контактный элемент
Направление штифта
Применение штифта
1
GND
-
Наземный
2
GND
-
Наземный
3
GND
-
Наземный
4
GND
-
Наземный
5
GND
-
Наземный
6
RXEN
Вход
RF переключатель RX управления, Подключение внешнего MCU IO, действительный на высоком уровне
7
TXEN
Вход
RF переключатель TX управления, Подключение внешнего MCU IO или DIO2, действителен на высоком уровне
8
DIO2
Вход/выход
Настраиваемый универсальный порт IO (подробнее см. Руководство SX1262)
9
VCC
-
Источник питания, 2,5 V ~ 5,5 V(Рекомендуется внешний керамический фильтр capacitoris)
10
VCC
-
Источник питания, 2,5 V ~ 5,5 V(Рекомендуется внешний керамический фильтр capacitoris)
11
GND
-
Наземный
12
GND
-
Наземный
13
Дио1
Вход/выход
Настраиваемый порт IO(Смотрите больше в таблице данных SX1262)
14
Занят
Выход
Индикатор состояния(Смотрите больше в таблице данных SX1262)
15
NRST
Вход
Чип сброс триггера входного штифта, действительный на низком уровне
16
MISO
Выход
Главный вход SPI slave выход
17
MOSI
Вход
Главный выходной входной сигнал SPI
18
SCK
Вход
Часы SPI
19
НСС
Вход
Выберите чип, Для начала SPI связи
20
GND
-
Наземный
21
Муравей
-
Отверстие для печати(Сопротивление 50 Ом)
22
GND
-
Наземный
