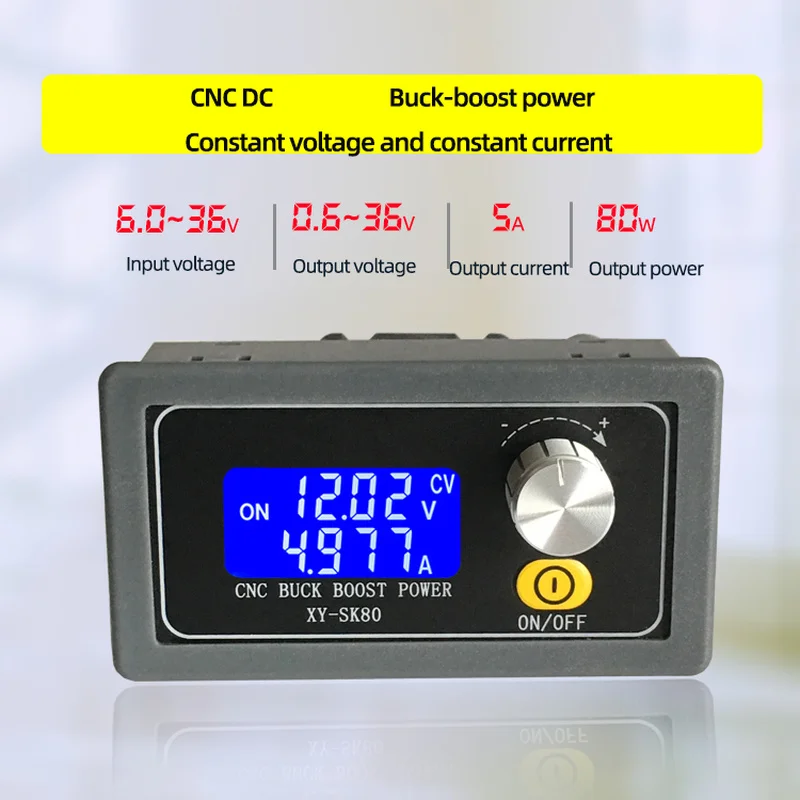

SK80 DC Buck Boost конвертер CC CV 0,6-36V 5A модуль питания регулируемый лабораторный источник питания переменный 5V 12V 24V

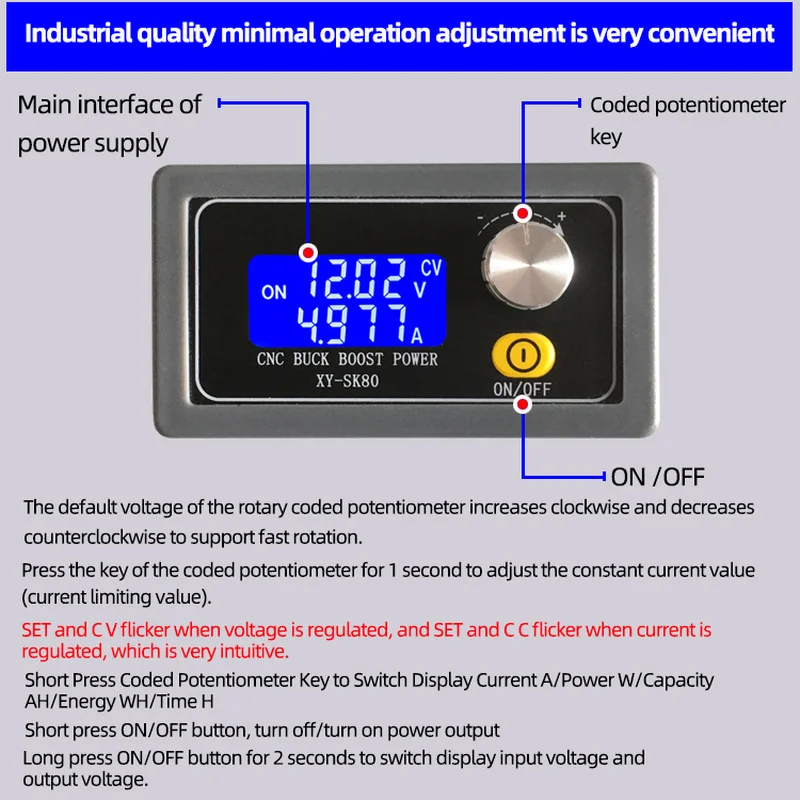

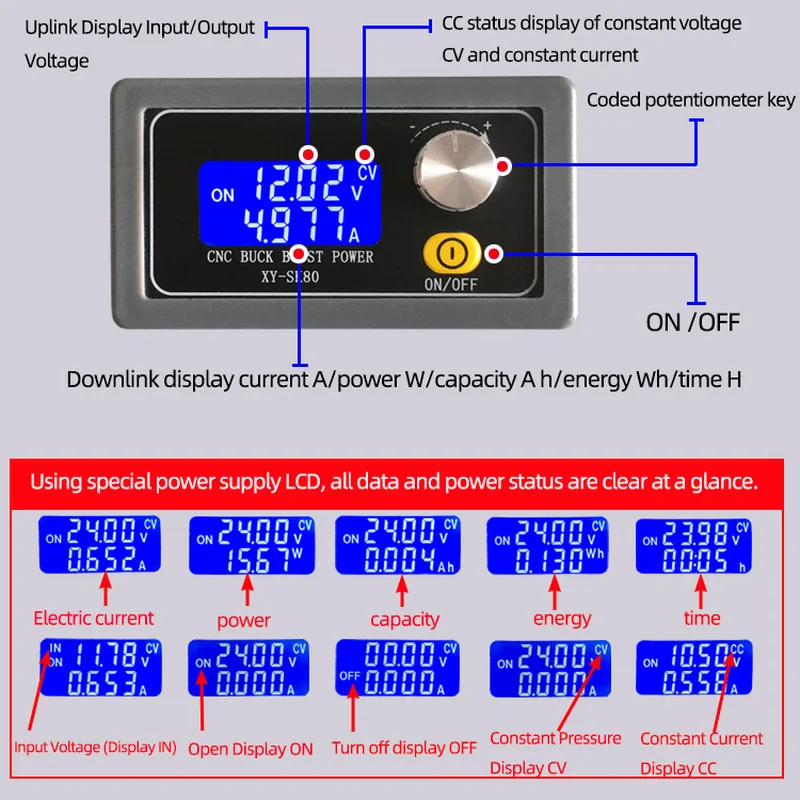

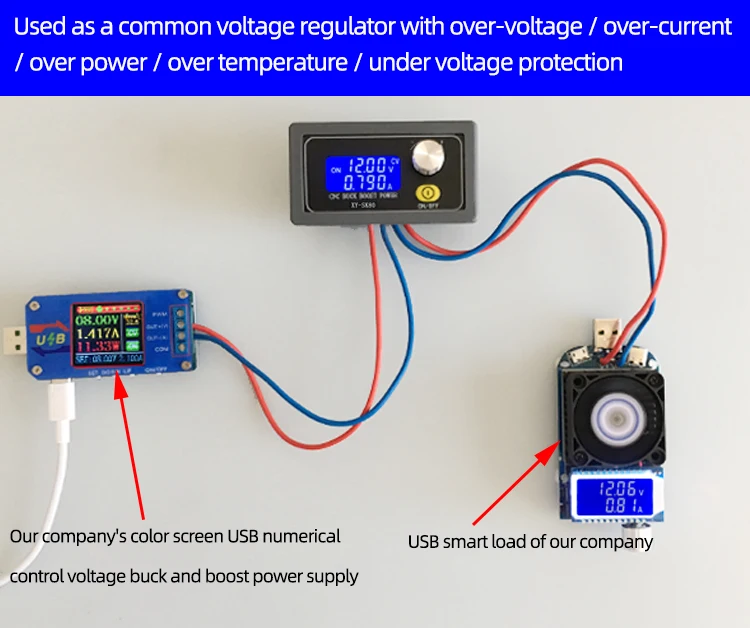

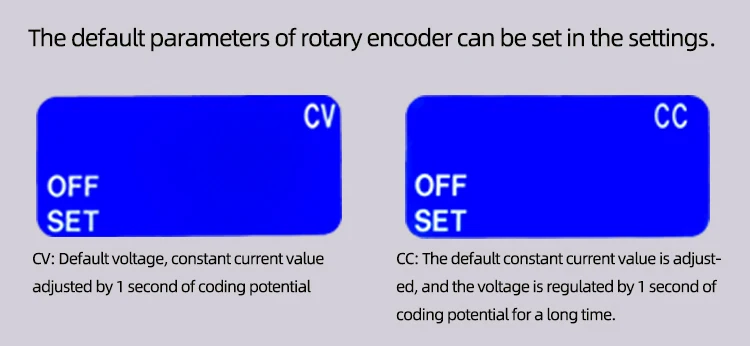

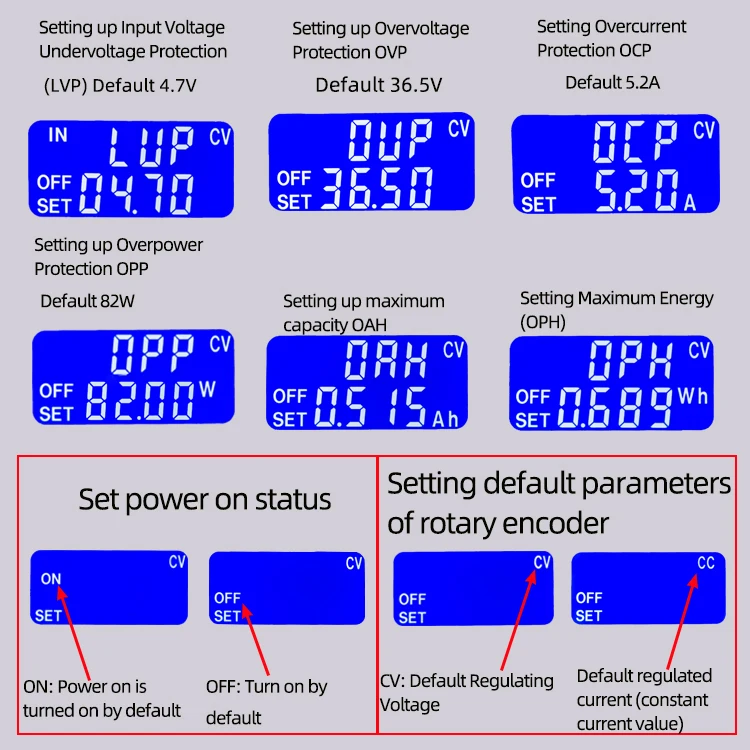

Основные характеристики продукта:1. Цифровое напряжение и ток, удобное и быстрое, промышленное качество, высокая точность, может быть непосредственно использован в инженерных проектах;2. Используя Профессиональный ЖК-дисплей, интерфейс четкий, операция очень проста, и он имеет почти идеальный механизм защиты;3. Аппаратная защита: Входная Клемма защита от обратного хода, обратное соединение не горит; Выходная клемма защита от короткого замыкания, короткое замыкание не горит; Выходная клемма Анти-Реверсивная, при зарядке аккумулятора не требуется никаких дополнительных антиреверсивных диодов;4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перенапряжения (OPP), защита от перегрева (OTP), защита от входного напряжения (LVP);5. По умолчанию может быть установлено Регулируемое напряжение или значение постоянного тока, которое можно быстро отрегулировать в различных приложениях;6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!7. Полный материалов, стабильная производительность и широкий спектр использования.1. Параметры продукта:Входное напряжение: DC6.0V-36V (under-4.7V имеет низковольтную защиту LVP, рекомендуется использовать входное напряжение выше 7 в, когда входное напряжение ниже 7 в, выходная мощность будет уменьшена, чем ниже входное напряжение, тем меньше Выходная мощность)Выходное напряжение: DC0.6V-36VВыходной ток: 0-5.100AВыходная мощность: при естественном рассеивании тепла 80 ВтТочность напряжения: ± 0.5% + 1 байт, разрешение: 0,01 В, Заводская точность калибровкиТочность тока: ± 0.5% + 3 байта, разрешение: 0.001A, Заводская калиброванная точностьЭффективность преобразования: около 88%Мягкий старт: ДаЗащита обратного подключения на входе: Да, обратное соединение не горитЗащита от обратного потока на выходе: Да, может быть непосредственно подключен к батарееЗащита от короткого замыкания на выходе: Да, выход может быть сокращен непосредственноТемпературная защита (OTP): Да, 100 ℃Рабочая частота: 180 кГц После установки в СС значение постоянного тока по умолчанию настраивается. При вождении светодиодный индикатор может быть быстро затемнен Благодаря вращению позиционера кода, что очень удобно!2. Инструкция по эксплуатации интерфейса настройки:2,1. Нажмите и удерживайте кнопку с поворотным кодером в течение 3 секунд, чтобы войти в интерфейс настройки;2,2. Отрегулируйте размер параметра, поворачивая кодовый потенциометр, поддерживая быстрое вращение (быстрое увеличение/уменьшение), короткое нажатие Поворотная Кнопка потенциометра, чтобы переключить параметр, который нужно отрегулировать;2,3. На максимальной емкости (OAH) /максимальной энергии (OPH) /Максимальное рабочее время (OHP) интерфейс, нажмите кнопку «Вкл/Выкл», чтобы выбрать соответствующую функцию для включения или выключения, если она выключена, она отображает «----»;2,4. В интерфейсе параметров максимальной емкости (OAH) /максимальной энергии (OPH) нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон мощности (9.999Ah / 99.99Ah / 999.9Ah / 9999Ah, 9.999Wh / 99.99Wh / 999.9Wh / 9999Wh );2,5. После завершения настройки параметров нажмите и удерживайте Кнопка потенциометра кодировщика в течение 3 секунд, чтобы выйти из интерфейса настройки, и параметры настройки будут автоматически сохранены;3. Этот продукт имеет функцию блокировки:Нажмите и удерживайте Кнопка потенциометра кодирования в течение 5 секунд, чтобы зафиксировать установленное напряжение и ток, чтобы предотвратить неправильное использование! После блокировки нажмите и удерживайте кнопку потенциометра кода в течение 5 секунд, чтобы разблокировать! 4. Применение:4,1. Используется в качестве общего источника питания buck-boost с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/низкого напряжения;(1) Установите значение напряжения.(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, заданное значение постоянного тока составляет 3,00a, тогда максимальный ток при использовании продукта может достигать только 3A, И ЖК-дисплей будет отображаться «CC», когда ток достигает статуса 3A, в противном случае ЖК-дисплей отображает» Статус CV)4,2. Используйте в качестве зарядного устройстваПродукты без функции постоянного тока не могут использоваться для зарядки аккумулятора. Из-за большой разницы в напряжении между разрядным аккумулятором и зарядным устройством ток зарядки слишком велик, а аккумулятор поврежден. Зарядка по току, когда зарядка достигает определенного уровня, она автоматически переключится на постоянное напряжение зарядки.(1) определите напряжение поплавкового заряда и ток заряда аккумуляторной батареи; (если параметр литиевой батареи составляет 3,7 В/2200 мАч, то напряжение поплавкового заряда составляет 4,2 В, если это перезаряжаемая батарея 12 В, напряжение поплавкового заряда обычно устанавливается на 14В или около того)(2) в условиях без нагрузки Установите значение напряжения, чтобы выходное напряжение достигло напряжения заряда поплавка; (если литиевая батарея 3,7 В заряжена, отрегулируйте выходное напряжение до 4,2 В)(3) в условиях без нагрузки Установите значение постоянного тока (ток зарядки аккумулятора);(4) подключите аккумулятор и заряжайте.4,3. Светодиодный драйвер постоянного тока(1) определить рабочий ток и максимальное рабочее напряжение светодиодный-накопителя; (2) при отсутствии нагрузки Установите значение напряжения и значение тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиодный; (3) Подключите светодиодный индикатор и проверьте устройство. Этот продукт может осуществить плавное затемнение светодиодный, регулируя значение постоянного тока (между 0-Рабочий ток), без стробоскопа! 5. Детальная функция5,1 Емкость/энергия/Время работы:Данные статистики автоматически запускаются после включения питания. Значение последнего состояния отображается после выключения питания. Запись автоматически перезапускается после включения питания снова. На соответствующем интерфейсе нажмите кнопку ВКЛ/ВЫКЛ в течение 3 секунд, соответствующие данные будут автоматически очищены.5,2 набор максимальной мощности/максимальной энергии/Максимальное время работы5.2.1. Установите максимальную емкость (OAH) /энергию (OPH): когда функция OAH / OPH активирована, когда статистическая Емкость/энергия выше установленной максимальной мощности/энергии, питание автоматически выключает выход и мигнет «OAH»/«oph»; После поднятия будильника, Мощность/энергопотребление автоматически очищается;5.2.2. Установите максимальное время разряда (OHP): когда функция OHP активирована, когда время работы источника питания больше установленного максимального времени разряда, источник питания автоматически выключает выход и мигает «OHP»; После выхода будильника OHP, автоматически очищается статистическая информация о времени;Эта функция может обеспечить качественный/своевременный источник питания.Примечание: когда функции OAP / OPH и OHP не включены, источник питания автоматически записывает Емкость/энергию и время работы. После включения функций OAH / OPH и OHP источник питания автоматически выключает выход после достижения установленного значения; Время работы находится в режиме обратного отсчета; 6. Меры предосторожности:6,1. Вход модуля VIN-запрещен и выход-короткое замыкание, в противном случае функция постоянного тока недействительна.6,2. Пожалуйста, убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!6,3. Если продукт хочет выход при полной нагрузке, Входная мощность должна быть 15 В ~ 36 В, мощность выше 100 Вт, чем ниже входное напряжение, тем меньше выходная мощность, предел входного тока: максимум 7А, более 7А, Продукт не сможет работать в течение длительного времени.6,4. Модуль имеет функцию защиты от низкого напряжения на входе. По умолчанию около 4,7 в. Когда это меньше этого значения, выход будет автоматически отключен. Когда напряжение выше 4,7 в, Выход будет автоматически восстановлен. Если входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
